WPF 使用Path 绘制图形

dotnet编程大全

专注C#wpf开发，dotnet编程大全

有朋友加我qq,问了下面这个问题，其实不难，画图而已。

开始写代码之前，先了解一下，wpf中 Path的用法.由于此图只有横竖两种线条，使用M h v 三个指令就已足够。


             <PathGeometry Figures="M 0 60 h 10 v 15 h -10 v -15"/>

M 起始点

h 横线相对移动距离

v 竖线相对移动距离

上面示例表示，从(0,60)开始，横线10 竖线15 横线向左10 竖线向上15

看明白的话，能知道它是一个矩形了。

那上面这个图，也就是多个矩形放在一块的事了


             <Canvas Background="Transparent" >        <Path Stroke="Black" StrokeThickness="1">            <Path.Data>                <GeometryGroup>                    <PathGeometry Figures="M 0 60 h 10 v 15 h -10 v -15"/>                    <PathGeometry Figures="M 10 0 h 90 v 35 h -90 v -35 "/>                    <PathGeometry Figures="M 10 35 v 95 h 90 v -95 "/>                    <PathGeometry Figures="M 100 35 h 35 v -15 h -35"/>                    <PathGeometry Figures="M 100 70 h 35 v -15 h -35"/>                    <PathGeometry Figures="M 100 105 h 35 v -15 h -35"/>                </GeometryGroup>            </Path.Data>        </Path>    </Canvas>

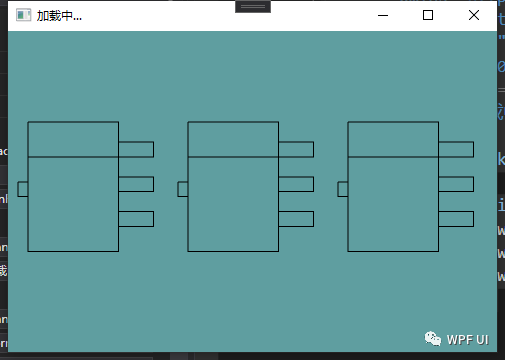

这样，一个自定义控件出来，在窗体中引用一下，就可以了


             <Window x:Class="wpfDemo.MainWindow"        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"        xmlns:ctl="clr-namespace:wpfDemo.Controls"        Height="360.1" Width="505"        Background="CadetBlue"        Title="加载中..."        Margin="0"        BorderThickness="0"        >    <StackPanel Orientation="Horizontal">        <ctl:ATFlowItem Margin="10 0"></ctl:ATFlowItem>        <ctl:ATFlowItem Margin="10 0"></ctl:ATFlowItem>        <ctl:ATFlowItem Margin="10 0"></ctl:ATFlowItem>    </StackPanel></Window>

path还能完成更多更复杂的画图，有兴趣的可以百度一下看看哦

-----------------------------------
