我们通过创建wire变量互通这几个子模块的q→d，然后通过端口名称互联子模块与顶层模块：

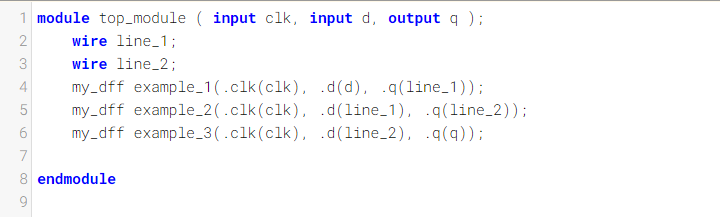

程序如下：

写出这个程序你需要知道的知识：
①子模块的定义，声明和调用（实例化）。
②子模块与顶层的连接方法（by name）。
③wire变量存放二进制信号，由此起到承接作用。
【练习地址链接： Module shift 】

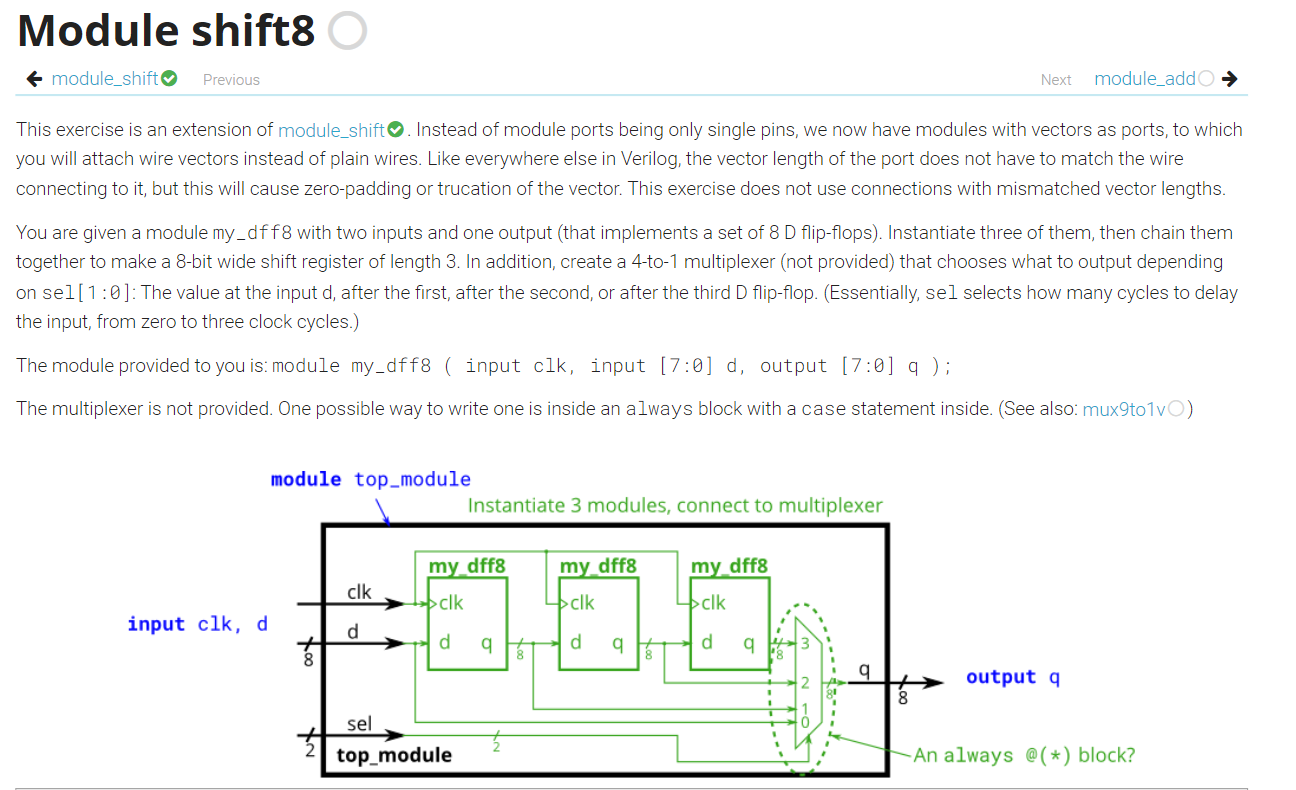

二.稍复杂一些的例子

注意：
①此例不仅需要互联子模块，而且需要传输多位的信号。
②关键性的一步在最后四个8位信号经过“信号选择器”（梯形元件），并由一个二位信号sel控制输出。信号选择器的实现需要借助alway@(*)语句。

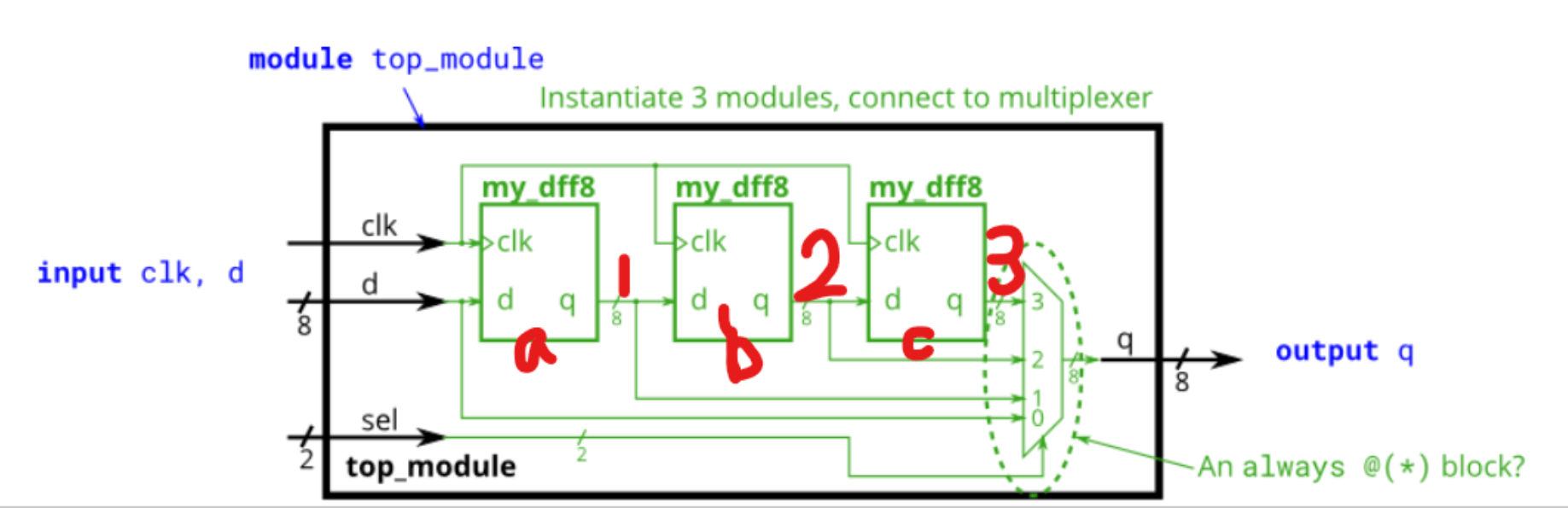

下图是wire和实例的一些名称规定：

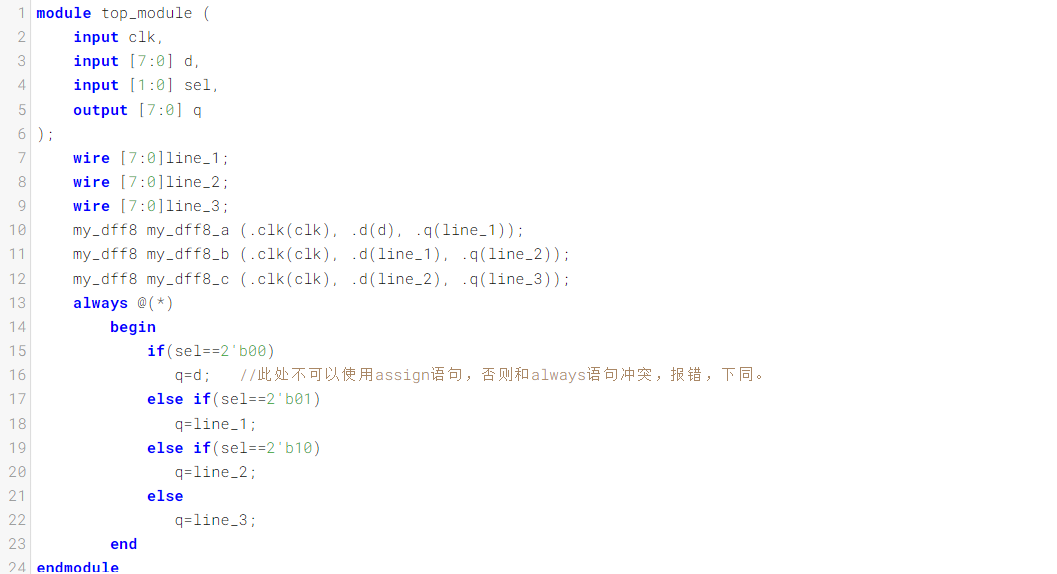

程序如下：

【练习地址链接： Module shift8 】

三.加法器的设计

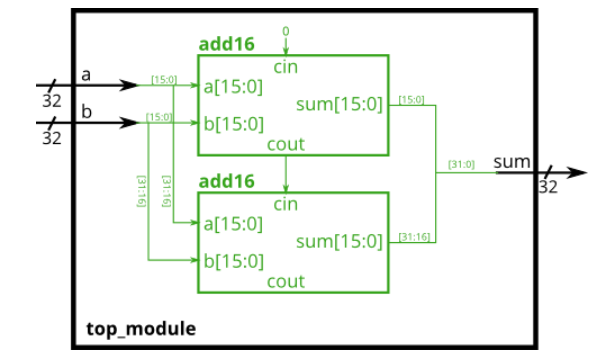

如图所示的32位加法器是将一个32位的信号拆分成“高16位”和“低16位”，分别运算再整合。其中cin和cout管控“进位”：低16位运算的进位通过cout传输给cin，低16位初始没有进位值，所以低16位加法器传入的cin==0。因此,每一个加法器实际上在运算a+b+cin。

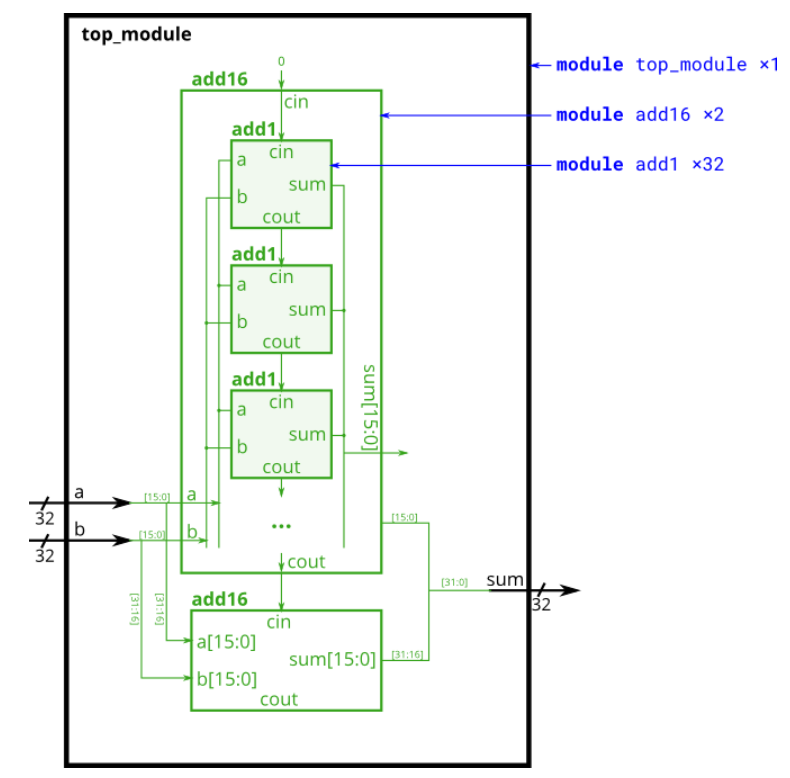

上述的加法器其实是“全加器”，其内部是由多个“半加器”复合而成的：

每一个半加器（图中的add1）只能操作两个1位信号的加法运算。不难看出，一个“16位全加器”是由8个“半加器”复合而成的。

半加器输入两个一位信号，输出两个信号：“和”和“进位”，逻辑门如下：

sum = a ^ b ^ cin
cout = a&b | a&cin | b&cin

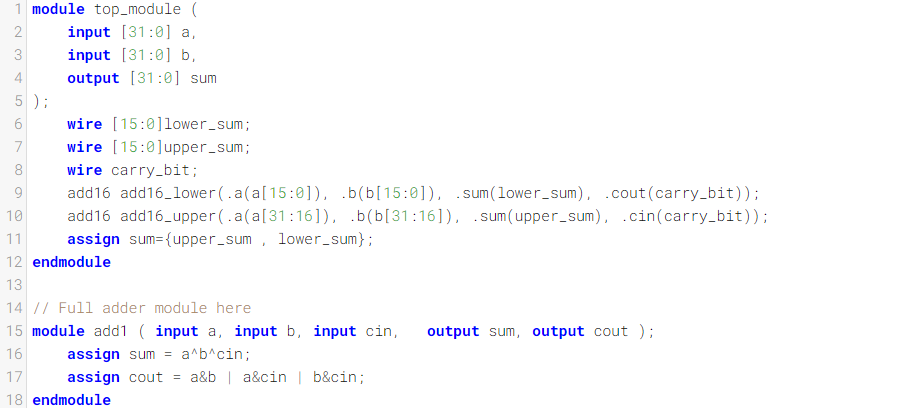

现在，我们通过代码来实现“半加器”：
（需要考虑半加器的逻辑门设计,不需要考虑半加器之间的连接）

【练习地址链接： Module fadd 】

四.加法器优化

“低16位”加法器通过cout向“高16位”传输进位信号，这个过程延迟相当大，需要优化：

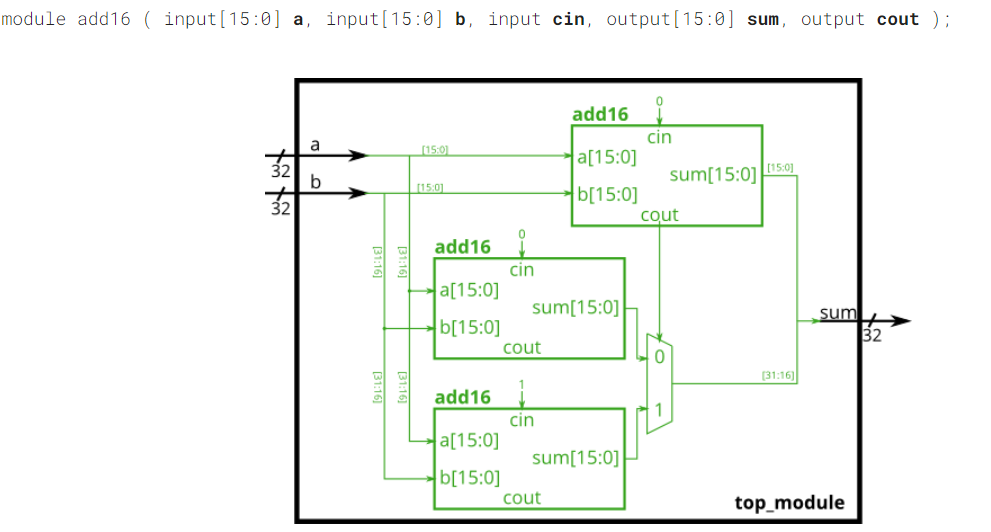

优化方法即：多复制一份”高16位“加法器，不过一个cin=1，另一个cin=0。通过“低16位”输出的进位信号控制一个“选择器”，选择其中一个“高16位”的运算结果，最后再进行整合。这样就避免了“高16位”和“低16位”加法器之间的信号传输，降低了延时。

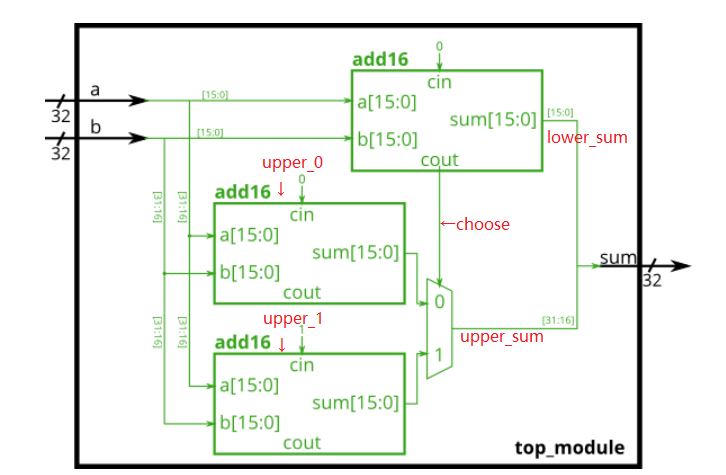

规定名称如下：

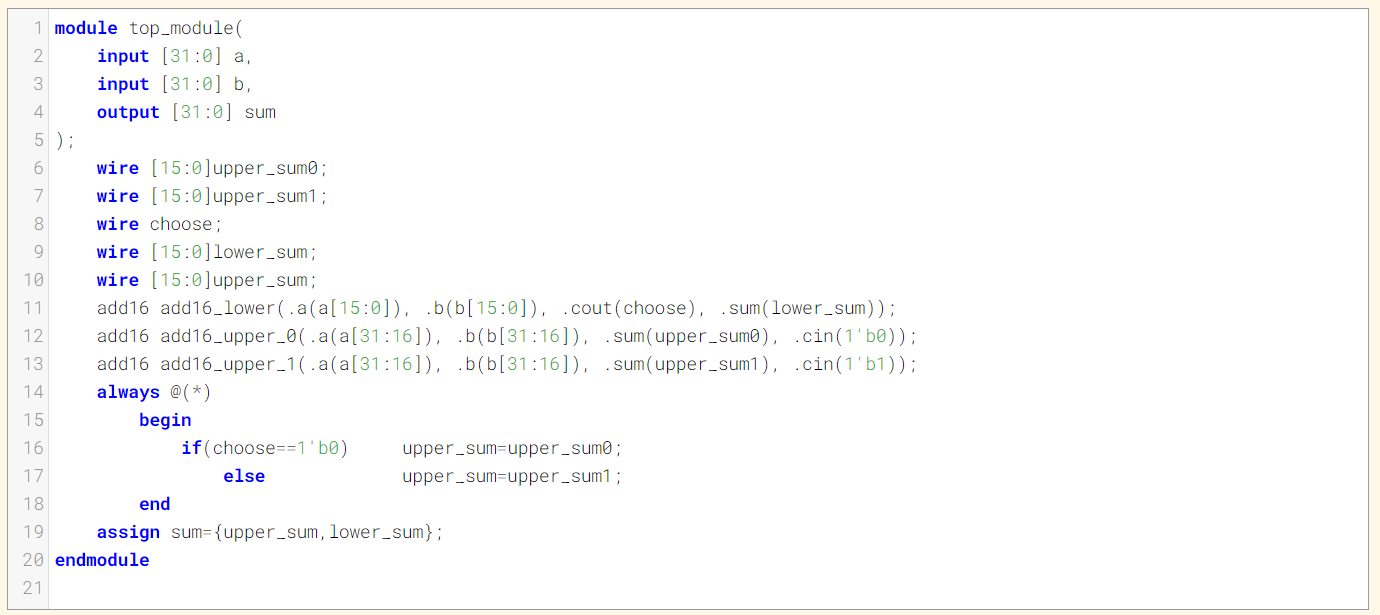

顶层程序如下：

【练习地址链接： Module cseladd 】
