原标题：全球最牛逼电路板设计软件及公司大普及！
板妹儿看到这篇文章真真觉得是业界良心啊，全面、实用，必须拿来给PCB设计的小伙伴们分享哈~
一、世界著名电路板设计软件公司

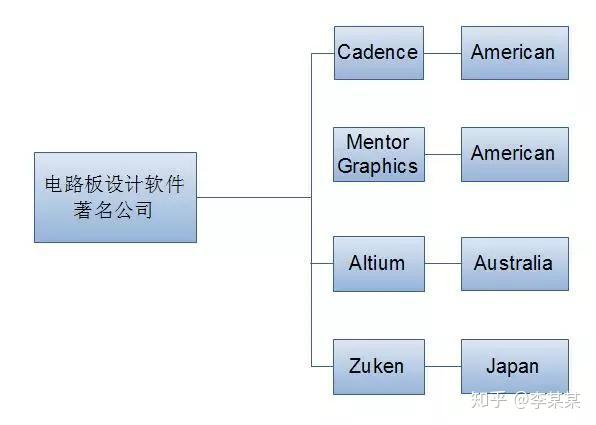

在PCB设计工具领域，主要有三大公司在中国市场竞争，Cadence、Mentor Graphics和Altium。Altium主打中低端市场，所以在中高端市场就是Cadence和Mentor Graphics两家竞争。
二、各个公司产品简介
1.Cadence公司
该公司在EDA领域处于国际领先地位，旗下PCB设计领域有市面上众所周知的OrCAD和Allegro SPB两个品牌，其中OrCAD为90年代之收购品牌，Allegro SPB为其自有品牌，早期版本称为Allegro PSD。经过十余载之整合，目前Cadence PCB领域仍执行双品牌战略，OrCAD覆盖中低端市场（以极低的价格就可以获得好用的工具，主要与Protel和Pads竞争），Allegro SPB覆盖中高端市场（与Mentor和Zuken竞争）。
Cadence公司在收购Orcad之前，它的原理图工具叫Concept HDL，PCB工具就是Allegro，也就是PCB Editor，另外还有SI工具（做信号完整性分析的）。
Orcad旗下有三个工具，原理图工具Caputre CIS，原理图仿真工具Pspice AD和PSpice AA，还有一款PCB布局布线工具Layout（PLUs），值得说明的是Layout（PLUs）比Protel布线还差劲，尽管我认为orcad是最好的原理图软件。
Cadence收购了Orcad之后，就完全将Orcad的Capture CIS和Pspice与自身的产品做了无缝整合而摒弃了Orcad以前的Layout（Plus）。目前Cadence的Allegro已经完全作为PCB布线工具整合到Orcad系列中。要知道这个世界上60%的电脑主板40%的手机主板可都是拿Allegro画的。
那么，Orcad系列和SPB系列到底区别在哪里呢？
(1)、核心产品是一样的。Orcad的原理图是Capture CIS，PS里面的原理图有两个，一个就是Cadence以前的concept HDL，还有就是Capture CIS，不过在SPB里面，名称改为Design Entry CIS；Orcad的PCB布局布线器是PCB Edior，SPB系列里面的也是两者核心是完全一样的；Orcad的原理图仿真工具是PSpice AD和Pspice AA，SPB系列也是，不过在SPB系列里，把Pspice AD和PspiceAA整合成一个产品包，并改名为AMS simulator。
(2)、SPB系列里面分成三个等级，L，XL和GXL，就像衣服的大小号一样，号越大，功能越强，当然价格肯定也越贵了。 L也好，XL也好，Gxl也好，原理图工具Capture CIS是没有任何区别的，而Pspice 功能不分等级，都是一样的。
(3)、Orcad系列和SPB的L等级产品，除了有两点差别外，其余完全一样。差别一，L系列的License可以运行Capture CIS或者 Concept HDL，两者选其一，而Orcad系列是不能运行Concept HDL的。对于那些只用Capture CIS做原理设计的人，肯定不计较这个差别了； 差别二，L系列可以结合高端物理规则约束器和SI L使用，当然，前提是，你还得购买Performance Option和SI L工具才行，值得说明的是， Cadence已经将SI整合到Orcad系列中，只是这里的SI功能比起SPB系列的SI要少些。
另外，现在最新版本16.3，OrCAD也集成到了SPB里了，15.5开始就没有OrCAD这个概念了 。
2. Mentor Graphics公司
（1）Mentor EN2004
Mentor EN 即 Mentor Board Station，是Mentor Graphics推出的原理图和PCB设计软件，既支持Unix系统也支持Windows系统（Win2000 和 Win XP）；其中EN是Enterprise的简写，很多大型电IT公司，如：Intel，朗讯，伟创力，西门子，波导都使用Mentor EN进行PCB设计。而现在国内会使用的Mentor EN的工程师并不是很多，所以熟悉Mentor EN的硬件工程师和PCB Layout工程师一般都有很好的待遇。
另外，Mentor EN是传说中的pcb无敌高手，那些只考虑工期不考虑成本，总是做8层～12层pcb的通讯和军工研究所必杀绝技。
（2）Mentor EE2007
Mentor EE2007 即 Mentor Expedition2007，是Mentor Graphics公司推出的基于Windows界面的高端PCB设计工具。Mentor DxDesigner 和 Expedition 设计流程是 Mentor Graphics公司如今推荐的原理图和PCB设计设计流程。在Mentor Expedition2005版本，也叫Mentor WG2005。
Mentor DxDesigner 是 Mentor Graphics公司推出的原理图输入工具，是原理图工具ViewDraw的升级版本，其功能强大，界面友好，可以支持多种 PCB Layout 工具，如：Mentor Expedition，Mentor Board Station， PowerPCB，Cadence Allegro，和Zuken等。DxDesigner的安装需要Mentor ePD2004和Mentor SDD两个安装。即Mentor DxDesigner Mentor WG2005 ( Mentor Expedition2005)是原理图到PCB的设计流程。
另外，Mentor EE（之前版本也叫Mentor WG）好像所有的bbs都同意这是地球上最好的布线工具。
（3）Mentor PADS

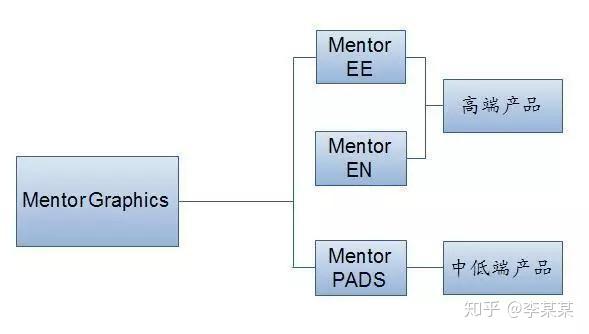

PowerLogic5.0和PowerPCB5.0原理图与PCB设计软件因为其界面友好和使用方便而得到广泛应用，被Mentor Graphics公司收购后， PowerLogic和PowerPCB产品更名为 PADS系列，版本有PADS2005和PADS2007，包括：原理图工具PADS Logic、PCB工具PADS Layout和自动布线工具PADS Router。
3. Altium公司
Altium公司（前身为Protel国际有限公司），Protel进入中国很早，其盗版营销做得非常好，到处可以找到盗版程序下载，而且花很大资金投入让教师撰写教程，当年Protel的教程可以说是铺天盖地，而Cadence和Mentor的教程则极少能看到。但是它的功能还是比较有限制，到一定的技术要求就无法满足设计需求，所以世界500强企业极少使用Protel。现在Protel的客户基本只有中国的本土企业和印度本土企业，而Cadence的工具则是遍布全球市场。
该公司主打中低端产品，有Protel 99，Protel99se，Protel DXP，AD系列等等。
4. Zuken公司
Zuken是另一家EDA大鳄，是日本的，高端产品cr5000,低端的叫CADSTAR 除了日资和与日本有业务往来的企业外还有很多公司用zuken的软件，国内的一些研究所以及一些老的电视机企业在用，LG也在用ZUKEN的工具，NOKIA也在用。
Zuken的主要产品有
a. Cadstar；
b. CR3000、CR5000。
CR3000升级成了CR5000，CR5000有两个PCB工具，PWS和BD，截至到2007年，CR5000的版本是BD10.0，PWS18.0，CADSTAR9.0。
三、Cadence和Mentor比较
Cadence的产品链比较有优势，可以提供从板级到芯片级的整套设计工具。他们产品的优势在于不同级别版本之间的无缝对接，不同版本工具之间的操作方式和文件格式都是完全一样的。比如你原来购买的是10万元版本的，现在由于设计需求增加，想升级到20万元版本，只要换一个授权文件就可以完成升级，连重新安装都不需要，直接就可以增加一些高级的功能。
Mentor就不一样，他们公司有多个不同级别的产品，低端有PADS，高端有Expedition和Board Station。可是这些产品之间互相不兼容，各个程序使用的文件格式都是不同的，从PADS升级到Board Station以后原有的图纸要么重新画一遍，要么找第三方工具来转换，但肯定会有数据丢失。而且操作方式完全不同，工程师需要重新培训，这样可能就要有几个月时间的损耗。
这是因为这几个产品都是Mentor收购过来的，但是Mentor没有做很好的技术融合。Cadence的Orcad产品也是通过收购而来的，但是它把Orcad原有不太好的功能去掉，把自己高端的产品功能模块加进去，通过不同的授权文件来控制功能的使用，所以打通了自己高中低端的产品线。从功能角度讲，Allegro和Expedition没有高下之分，但是从产品的普适性来讲，Cadence的产品更有优势。而且Cadence的产品有个金字塔模式，也就是公司内部可以浮动配置不同电脑所使用的工具版本，因为不是所有的机器所有时间都需要高级版本的功能，这样可以在公司内部只配置几台高版本，然后通过授权文件的更改在内部轮流使用高版本功能，这样就可以最大程度地提高公司的资金利用率。
大公司使用的工具:
Intel：Concept Allegro SpecctraQuest
Dell：viewdraw Allegro SQ原理图也有一部分是Capture
Huawei：viewdraw Allegro SpecctraQuest Expedation
ZTE：Concept Allegro SpecctraQuest Expedation
UT：Concept Allegro SpecctraQuest 手机部用的是PowerPCB
Csico：Concept Allegro SpecctraQuest
Hp：Concept Allegro SpecctraQuest 从Boardstation转成Alllegro 流程
Moto：Concept Allegro SpecctraQuest 从Boardstation转成Alllegro 流程
