学习笔记 --- 3dsMax骨骼绑定（第七篇）
0.前序
笔接上文
学绑骨算是有一年了，以前只会用Biped骨架，到现在对自建骨架，角色绑定的思路方法稍微有一点自己的理解了
不出意外的话这应该就是这个系列笔记的最后一篇了，可能以后还会多出个总结什么的吧（挖坑）
本系列选学的教程是琅泽教育的骨骼绑定课程，老师好像有参与过《企鹅部落》，经验很丰富
不过不好的一点可能是这个教程的老师是主打影视方向的，我这边学绑骨主要是为了给游戏角色绑定骨架，制作动画导出FBX，然后应用到Unity里面，所以一些地方，尤其针对变形动画相关的，以及在骨架节点规范上和老师有比较大的出入，不过zhihu这边的笔记都有补充到，相关问题的汇总可参阅下面这篇文章
另一个一直觉得老师没讲到位的点是绑定中，对于位置/旋转/缩放的参考轴向问题（尤其是在连线参数），对此下面这篇文章有详细的讲解
本篇很多地方涉及MaxScript脚本编码，但文章中只介绍下希望实现的功能，脚本的用法，以及把代码贴出来； 不打算过多赘述有关编程基础，算法思路相关 ，因为我本来就是学编程出身的，本文只打算站在程序员的角度讲下MaxScript这个API该怎么用
编程，算法这方面...都是基本功啦 哈哈（其实学的时候脚本也没跟着老师去写，看看语法，开侦听器看看操作代码，自己照着功能就能写出来了）
如果有美术出身的想学编程，建议从C++ 或者 python3 学起，不打算精研编程，只想调库用工具的话，选python3来入门真的不错，进几年不少AI 图形学相关，面向大众的库都是出py3封装的，而且MaxScript和python3也很像（都是弱类型的），Max本身也支持python3来进行脚本编码。然后可以去 力扣 刷刷题，训练一下，算法什么的不用学太深，有遍历的概念就行
74.面部表情控制骨架搭建
这里来看一下面部表情控制骨架的搭建思路

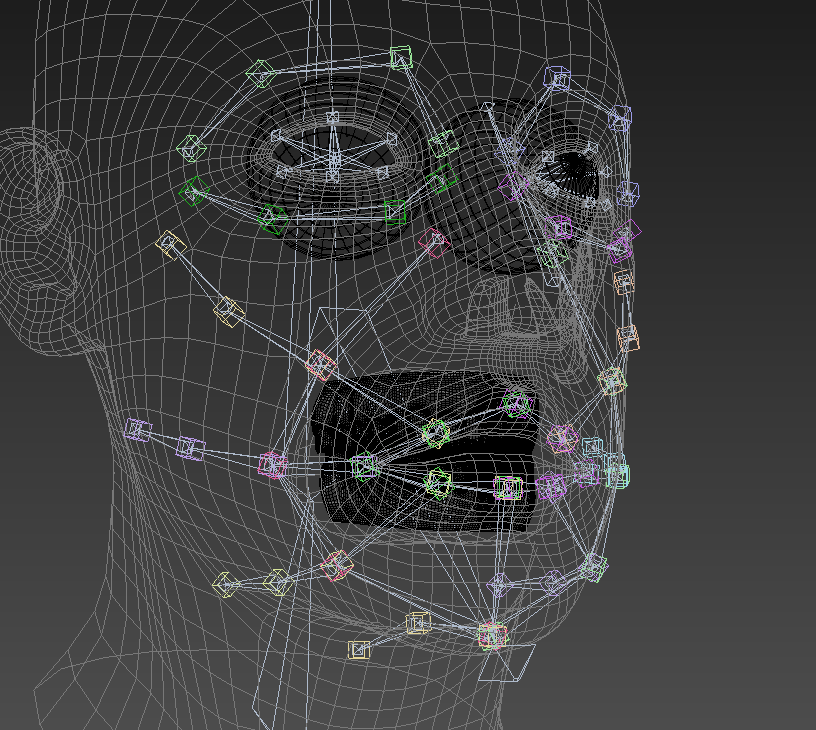

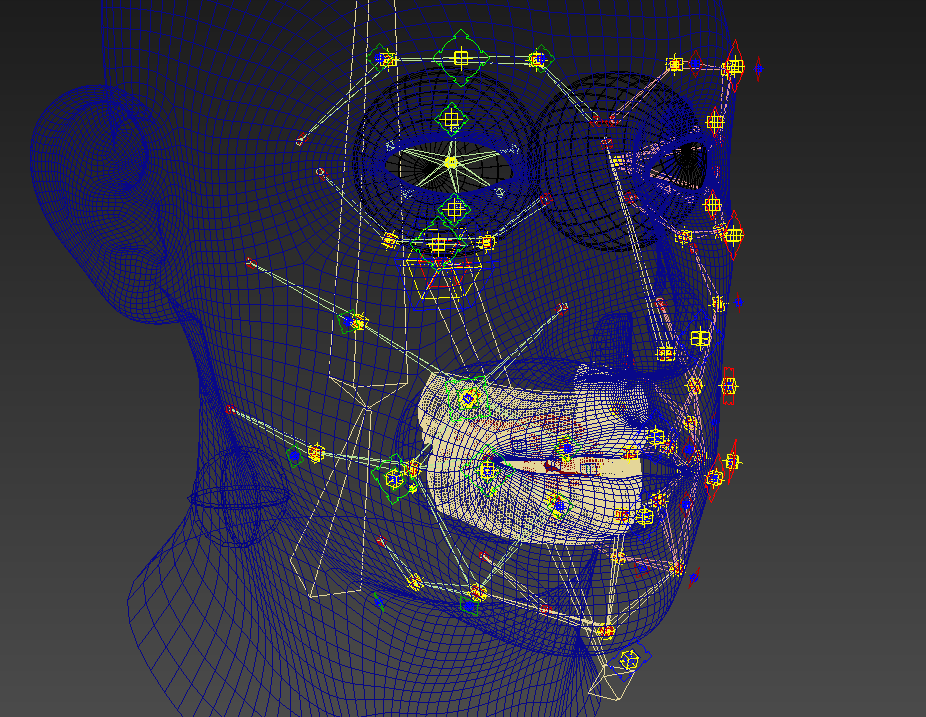

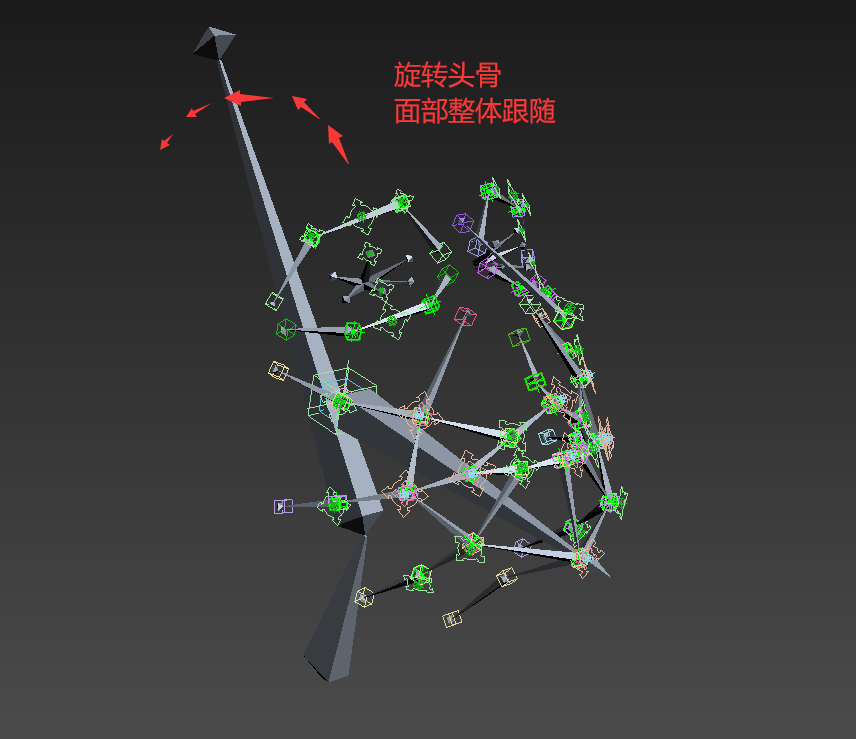

我们最终整体效果如下：

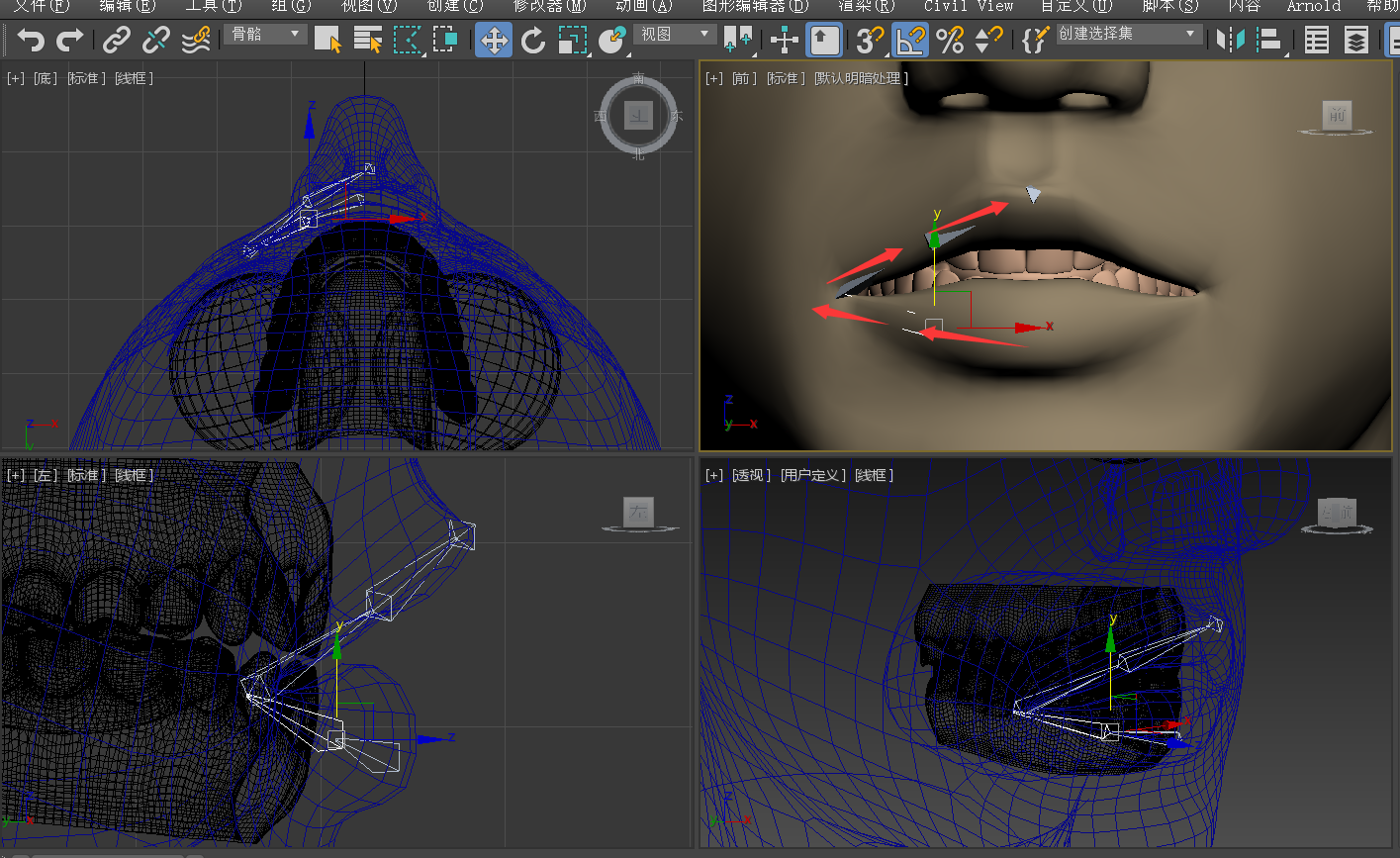

先给嘴唇的一侧创建一条骨链

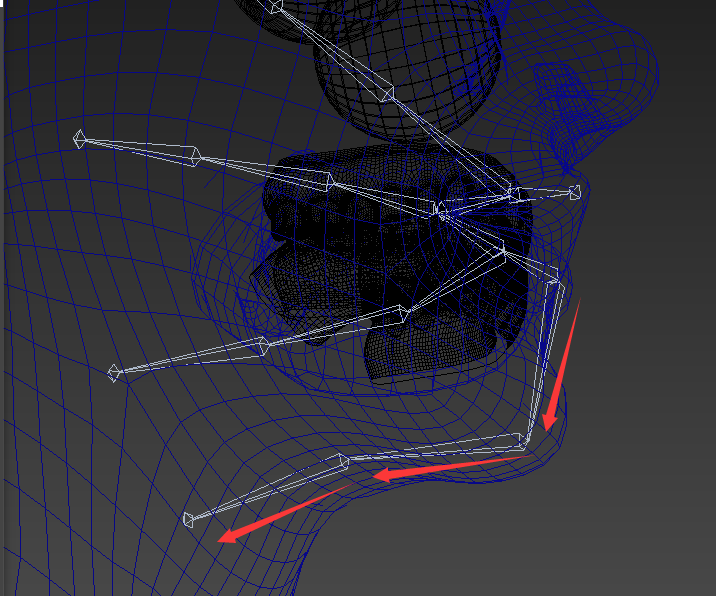

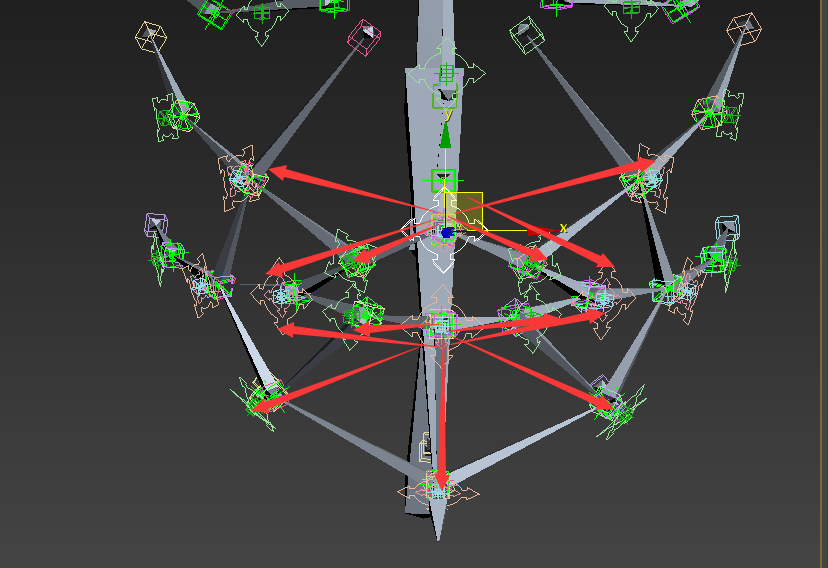

从嘴角和上下嘴唇末端的骨骼节点，延伸出三条骨链用于控制面部
注意使用位置对齐对准根骨的位置
可以参考网格上的五星点位置来布置骨骼， 因为在网格拉伸运动时，五星点会成为转折的分流位置
要制作表情动画，对于人物面部的网格布线也有一定的要求， 详见王康惠带师的人物模型布线规则 ，这里就不展开赘述了
下巴中间创建这样一条骨链
随后围绕口轮杂迹，创建这样一段骨链，位置上注意对齐其它骨链上的节点

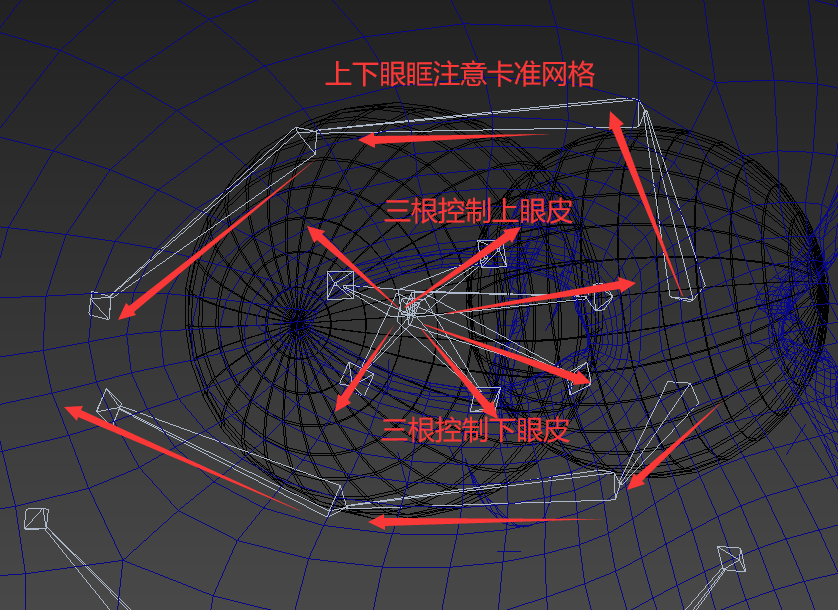

眼部创建这样的骨架用于控制上下眼眶和眼皮
随后侧面创建如图所示的骨骼
我们还需在人中创建这样的一条骨链，在闭嘴时需要这条骨链带动人中的皮肤

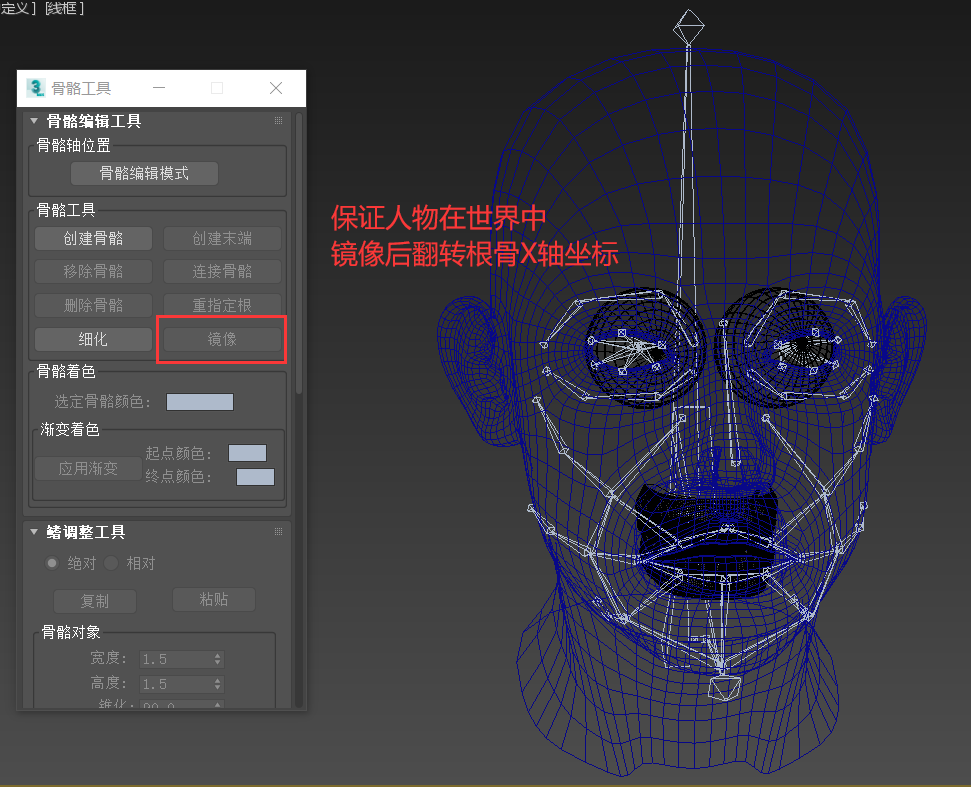

保证人物居中，通过骨骼工具的镜像复制（本质上是通过旋转完成的，不是-1缩放）创建另一侧的骨架
75.通过脚本为骨链创建约束
这里并不打算展开有关编程的基础，因为我本来就是个程序员，这里是站在程序员的角度来看看MaxScrpit该怎么用
基于面部的骨架，我们通过设置骨骼的 约束+伸长装配 ，通过将骨骼约束到虚拟体上来控制面部骨架的拉伸效果
类似于第四篇第46节角色脊椎效果，但这里我们并不打算使用样条线或是IK来控制，而是单纯的使用虚拟体
对于这个装配之前的章节已经讲的很清楚了，这里就不在赘述，不过还是特别要注意，我们最终必须通过连线参数，或是浮点脚本真正的改变骨骼的缩放值，不能使用Max骨骼自带的伸长效果
但是对于角色面部的骨架而言，要装配的骨骼节点实在过多不便于，这里我们就来学习一下如何通过编写脚本，来实现自动化的虚拟体创建与约束装配
---75.1 MaxScript API

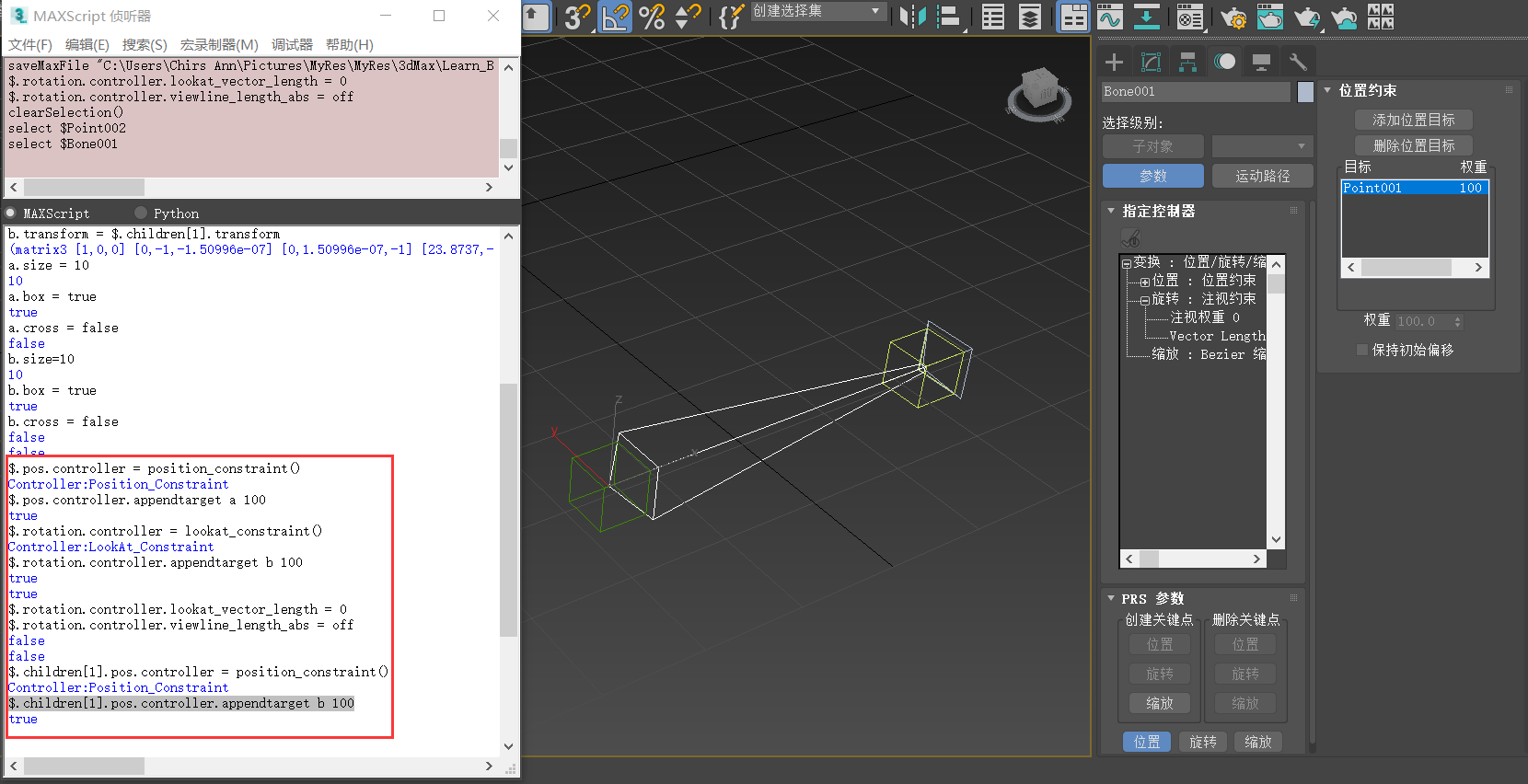

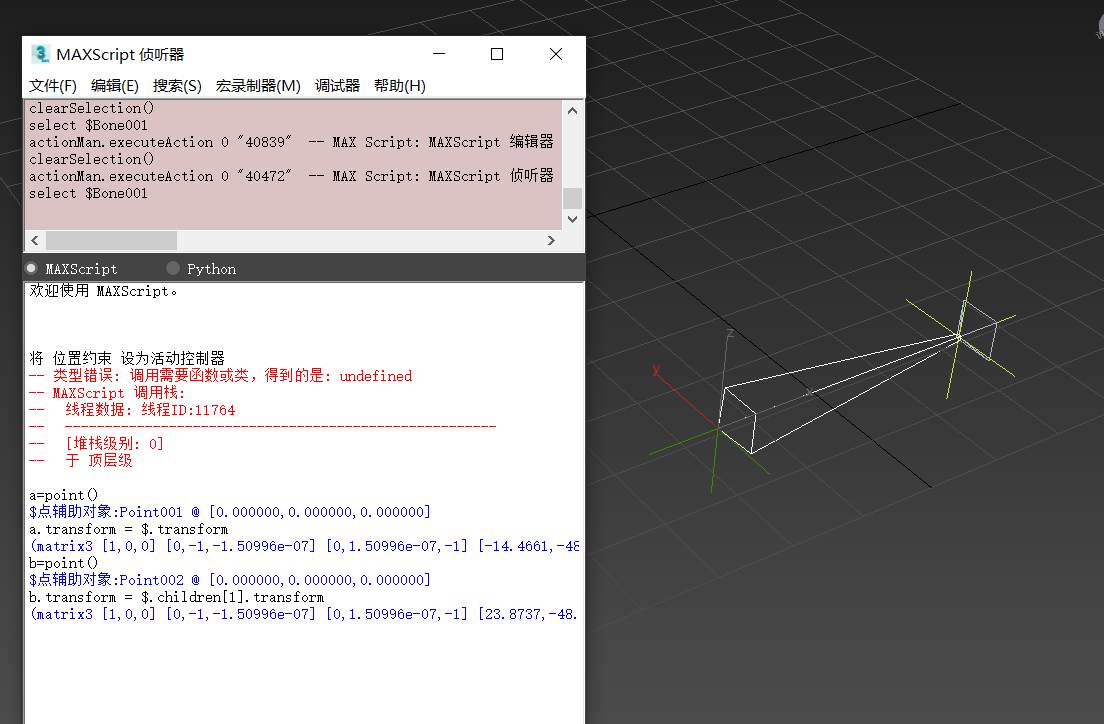

下面先通过侦听器来演示MaxScript中一些基本的功能代码：
（这里注意MaxScript是一种弱类型的语言，和python3有些像）
为选中的骨骼，创建两个虚拟点分别对齐到骨骼节点和骨骼的子节点
a=point()
a.transform = $.transform
b=point()
b.transform = $.children[1].transform

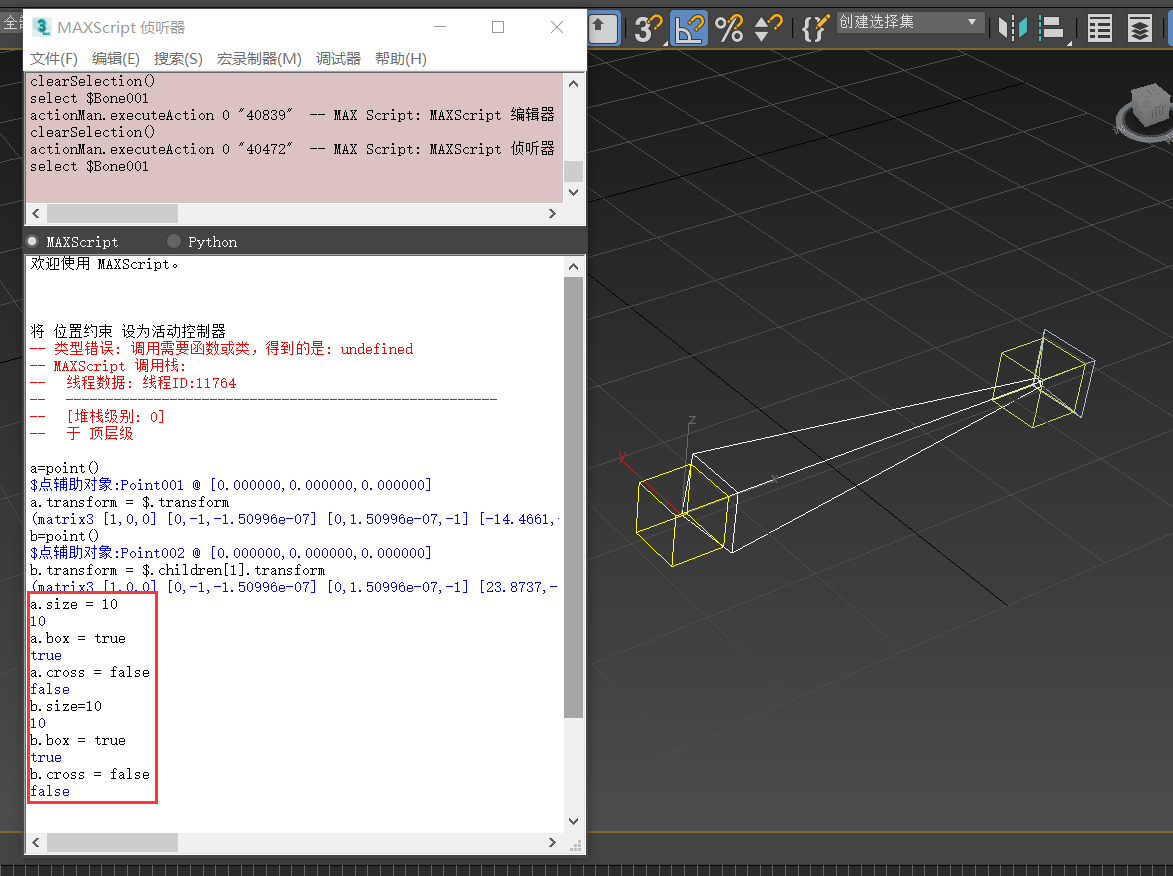

调整虚拟点的样式
a.size = 10
a.box = true
a.cross = false
b.size=10
b.box = true
b.cross = false
为骨骼节点指定位置约束(到根部a节点)和方向约束(到子端b节点)，调整方向约束上方向节点(到子端b节点)，子节点指定位置约束(到子端b节点)
$.pos.controller = position_constraint()
$.pos.controller.appendtarget a 100
$.rotation.controller = lookat_constraint()
$.rotation.controller.appendtarget b 100
$.rotation.controller.lookat_vector_length = 0
$.rotation.controller.viewline_length_abs = off
$.rotation.controller.upnode_world = off --上方向节点设置
$.rotation.controller.pickupnode = b
$.rotation.controller.relative = on --保持初始偏移
$.children[1].pos.controller = position_constraint()
$.children[1].pos.controller.appendtarget b 100

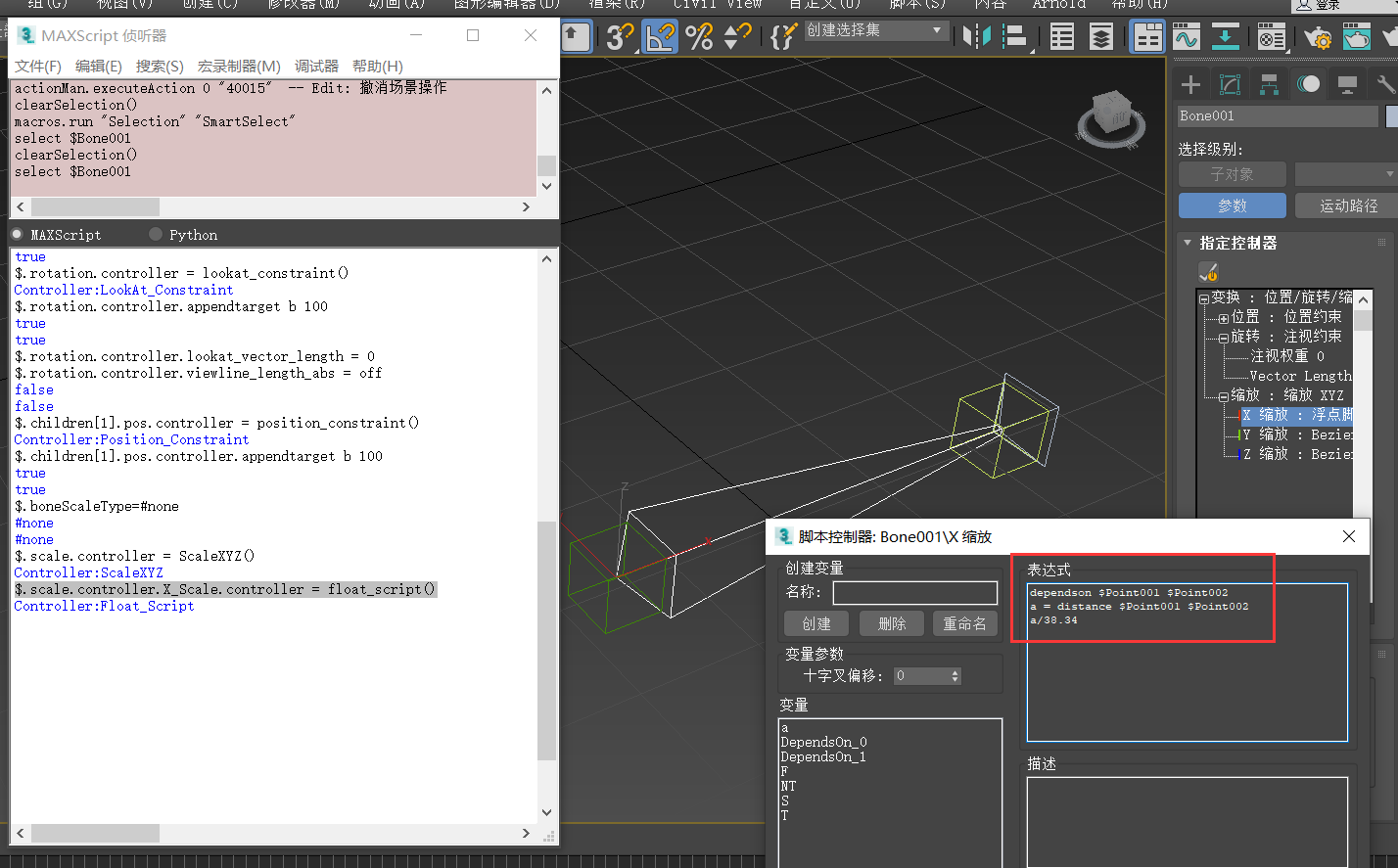

关闭Max骨骼伸长 指定浮点脚本控制器
至于浮点脚本控制器内的代码，这里我们还是使用手动添加的方法
$.boneScaleType=#none
$.scale.controller = ScaleXYZ()
$.scale.controller.X_Scale.controller = float_script()
---75.2 最终的代码和使用
不过最终我们并不是为了一个单一的骨骼创建约束，而是为一整条骨链

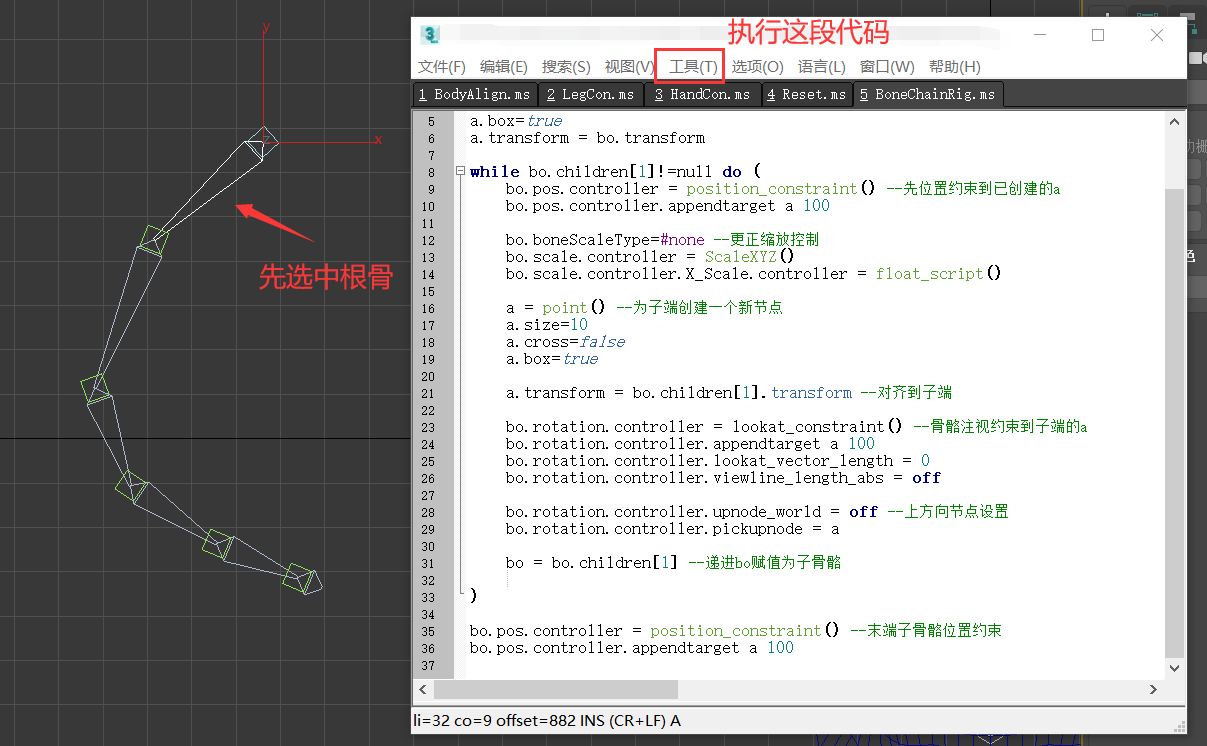

这里假定我们先选中了骨链的根骨，之后可以通过下面这段脚本为一整段骨链创建约束
这里和老师的写法不一样，没有用数组，用了while循环，算法相关这里就不讨论了...

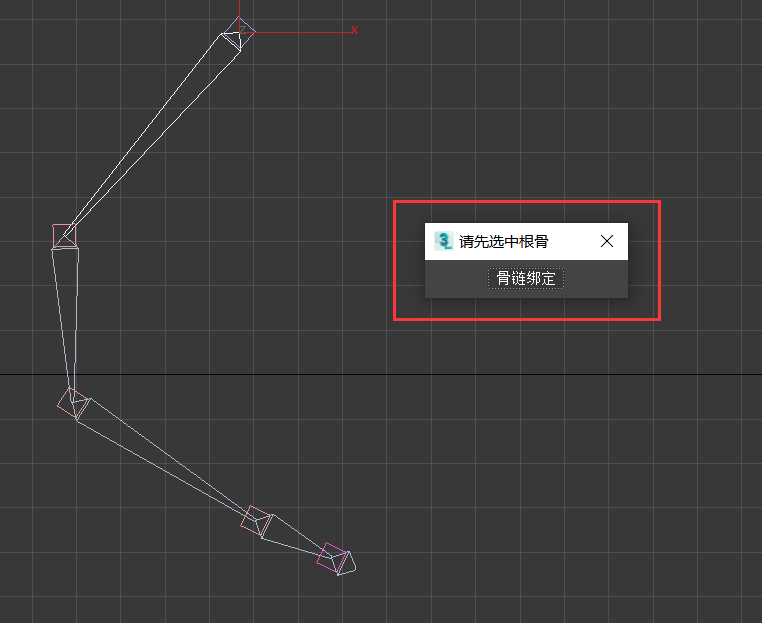

最终我们可以创建一个窗口，使用一个按钮来搭载我们的绑骨功能
rollout boneRig "请先选中根骨"
button btn "骨链绑定"
on btn pressed do (
bo = $ --选中的骨骼节点
a = point() --已经在骨骼节点处创建的虚拟节点
a.size=10
a.cross=false
a.box=true
a.transform = bo.transform
while bo.children[1]!=null do (
bo.pos.controller = position_constraint() --先位置约束到已创建的a
bo.pos.controller.appendtarget a 100
bo.boneScaleType=#none --更正缩放控制
bo.scale.controller = ScaleXYZ()
bo.scale.controller.X_Scale.controller = float_script()
a = point() --为子端创建一个新节点
a.size=10
a.cross=false
a.box=true
a.transform = bo.children[1].transform --对齐到子端
bo.rotation.controller = lookat_constraint() --骨骼注视约束到子端的a
bo.rotation.controller.appendtarget a 100
bo.rotation.controller.lookat_vector_length = 0
bo.rotation.controller.viewline_length_abs = off
bo.rotation.controller.upnode_world = off --上方向节点设置
bo.rotation.controller.pickupnode = a
bo.rotation.controller.relative = on --保持初始偏移
bo = bo.children[1] --递进bo赋值为子骨骼
bo.pos.controller = position_constraint() --末端子骨骼位置约束
bo.pos.controller.appendtarget a 100
createdialog boneRig

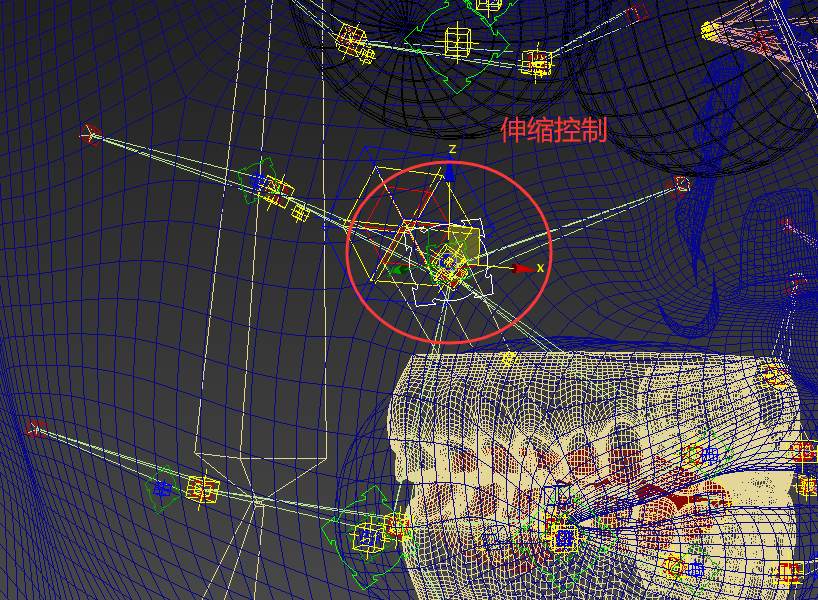

我们还需手工装配骨链的伸缩控制，这里就不赘述了，如果只是为了Max中的效果，可以直接打开骨链的伸缩
取消勾选冻结长度，拉伸选择缩放模式
76.为节点创建控制物体
---76.1 功能布置

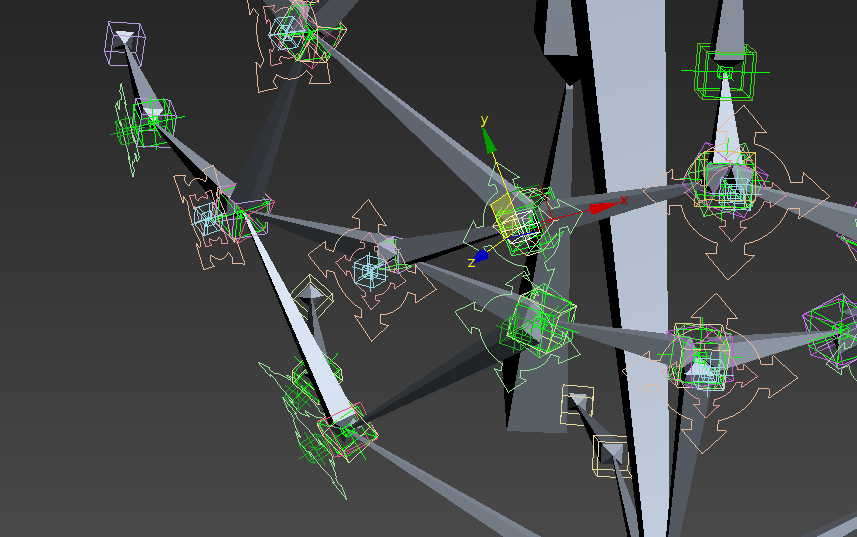

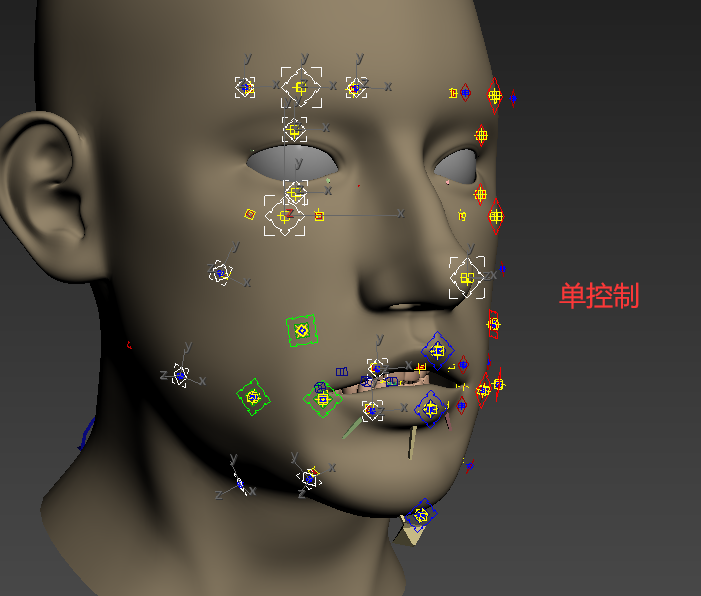

我们需要为面部的骨链节点创建控制物体

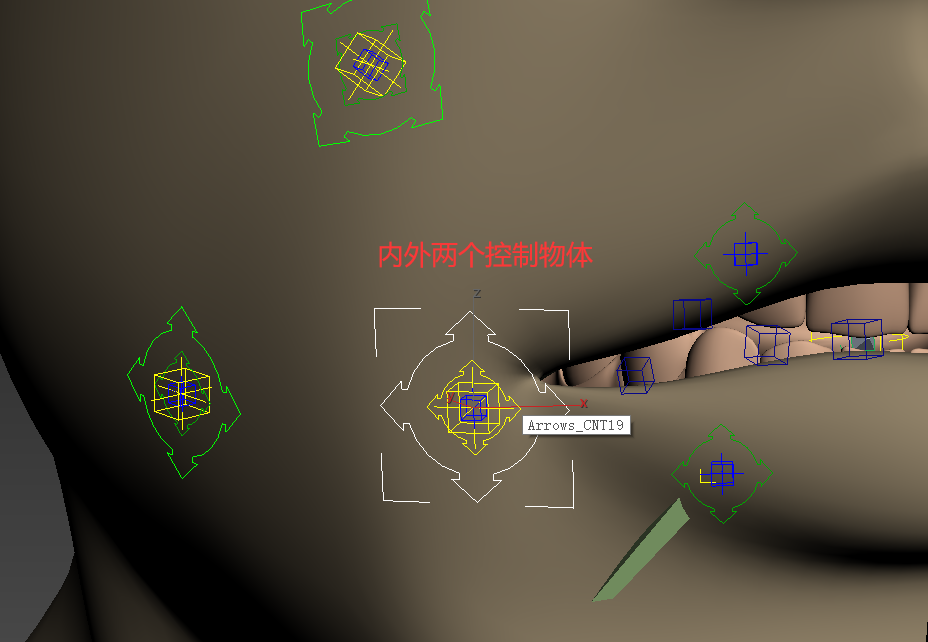

在一些位置我们会使用这样的内外双层控制
外层控制物体在运动时，会带动周围的节点一并运动

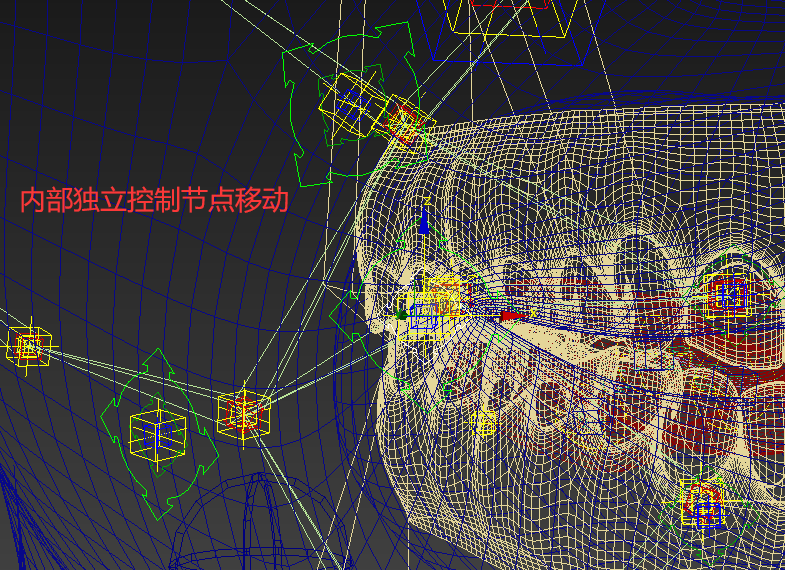

而内层的控制物体可以操作节点独立运动
一些节点还需跟随下颚张开运动
---76.2 父子结构与创建方法设计
为了实现复杂的运动控制，我们计划搭建如下图所示的父子结构

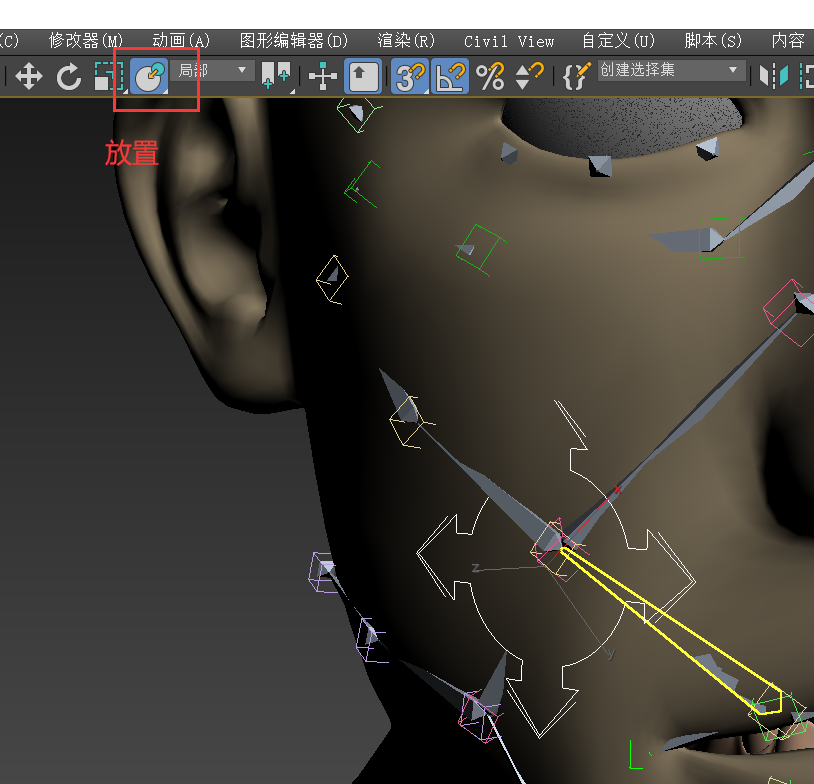

对于控制物体与父Point，我们通过手工创建，使用Max的放置功能再结合旋转，贴合面部走势
---76.3 通过脚本创建父级节点

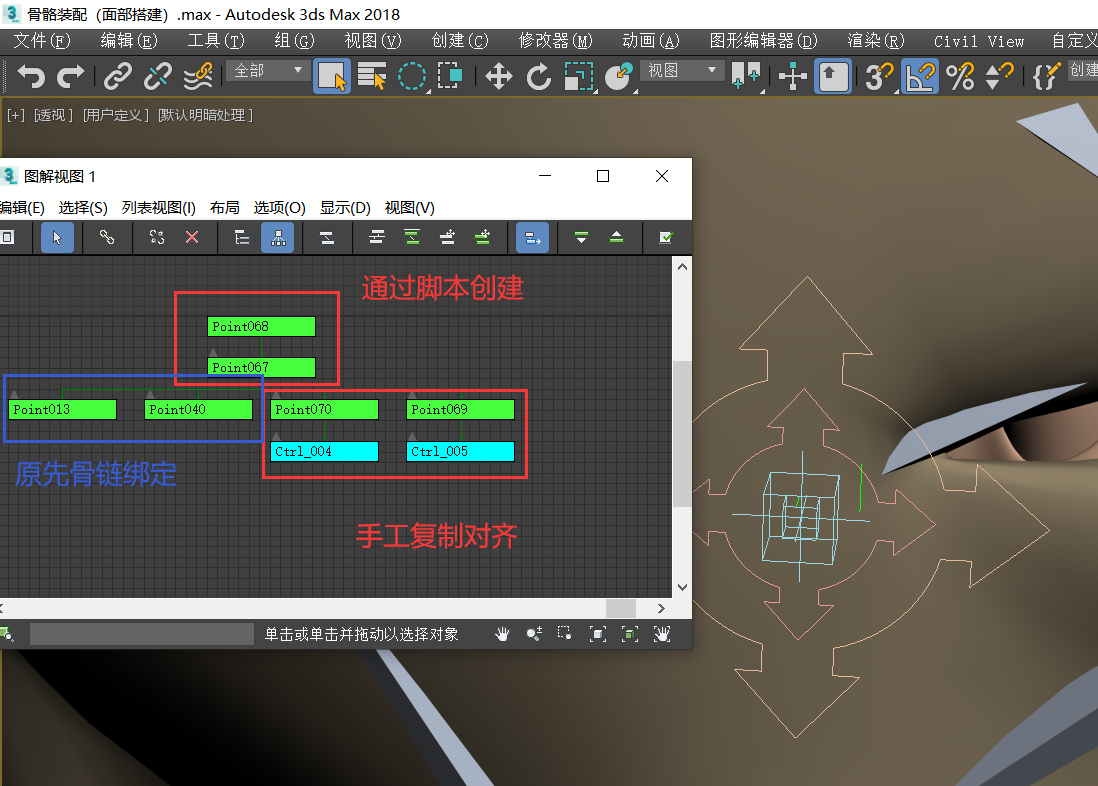

对于节点的上一级两个父物体，我们通过脚本编码进行创建
创建父级时，需要对准骨链Point的pos，同时对准控制物体的rotation
通过配置选择集的方法，先选中骨链的point，之后选中控制物体的父point，执行下面的脚本
这里就不赘述编码思路了

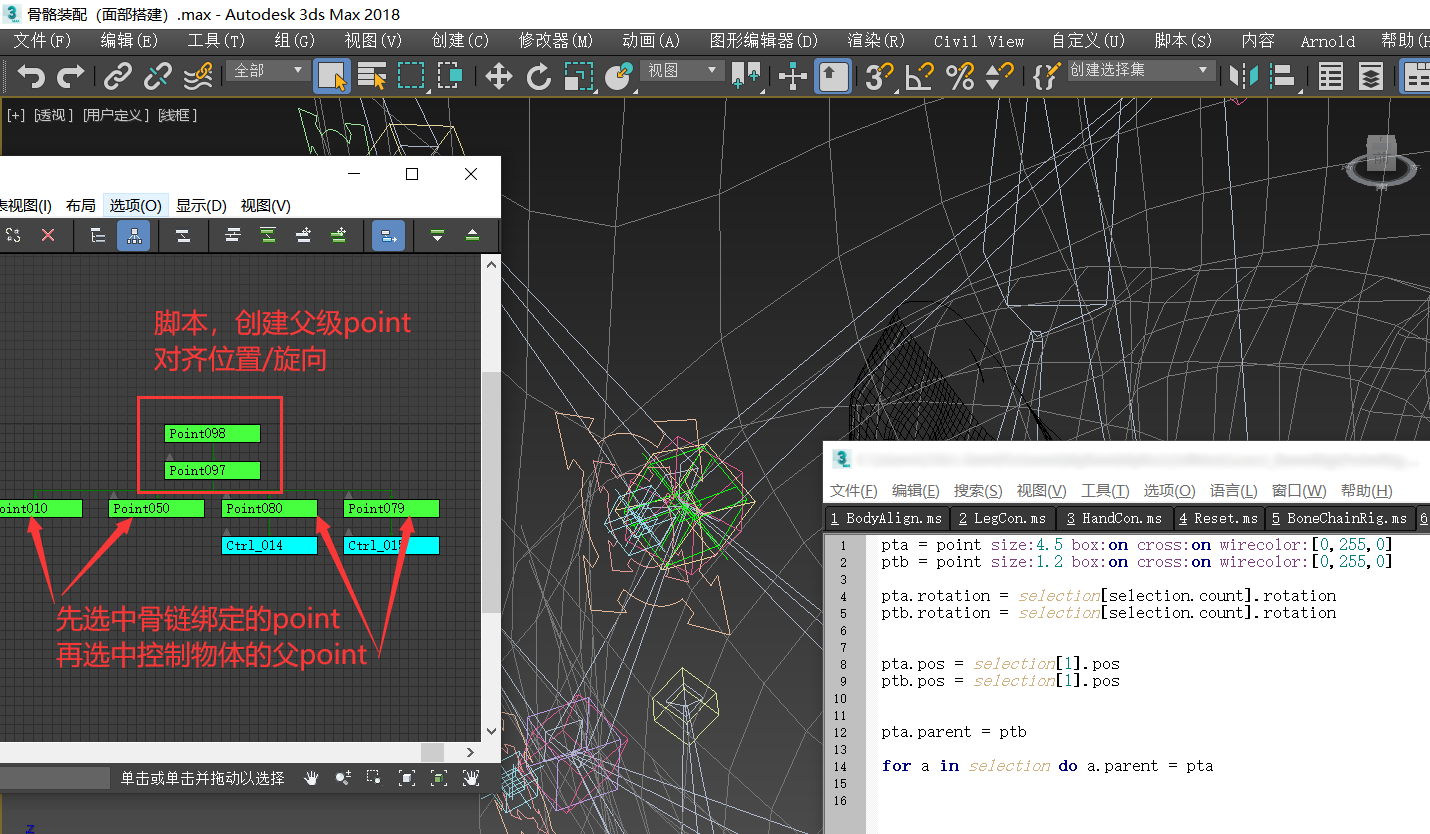

注意使用的时候，要先选中骨链绑定产生的Point，再选中控制物体的父Point（配置选择集顺序）
pta = point size:4.5 box:on cross:on wirecolor:[
0,255,0]
ptb = point size:1.2 box:on cross:on wirecolor:[0,255,0]
pta.rotation = selection[selection.count].rotation
ptb.rotation = selection[selection.count].rotation
pta.pos = selection[1].pos
ptb.pos = selection[1].pos
pta.parent = ptb
for a in selection do a.parent = pta

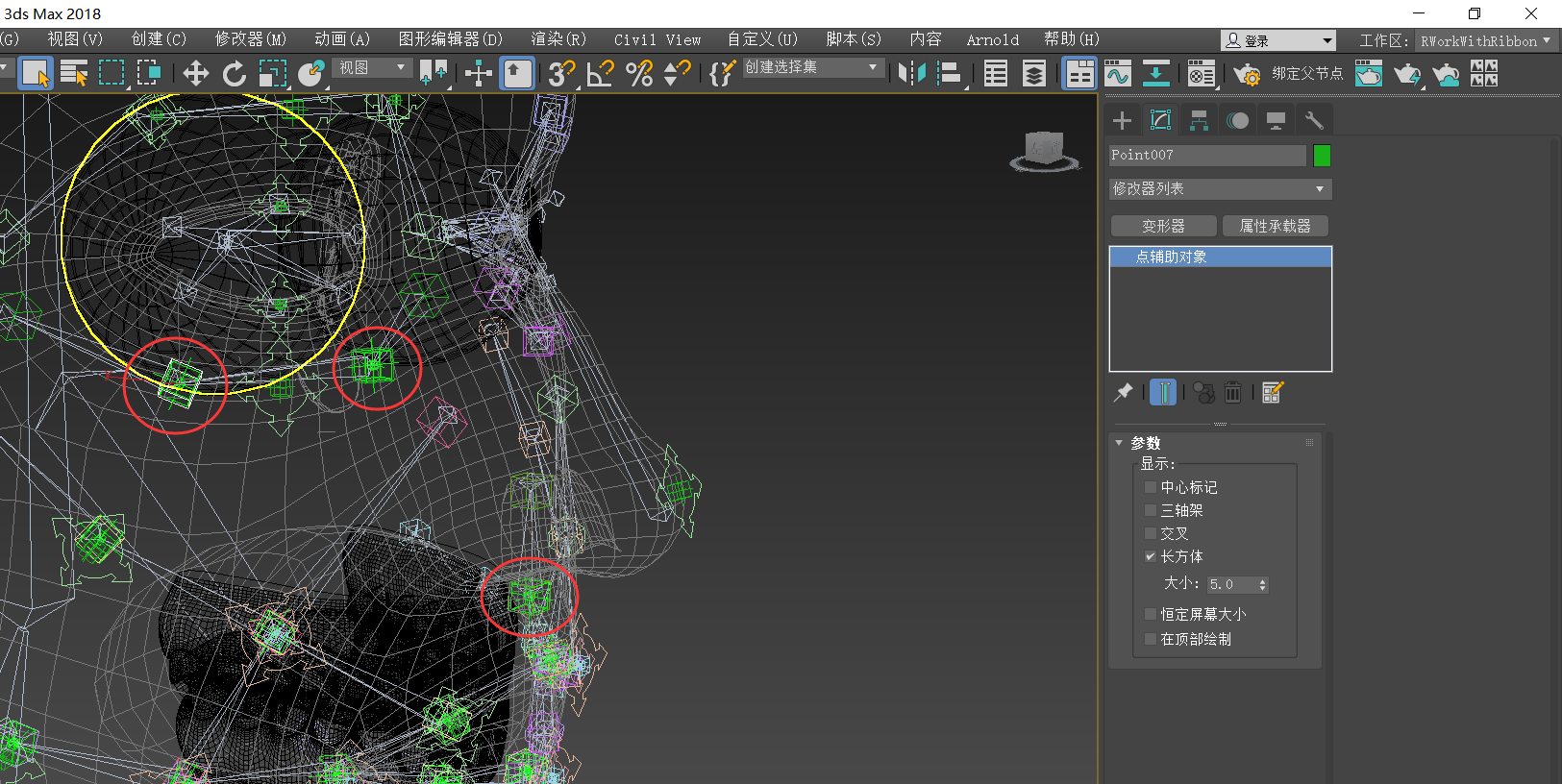

特别的，人中骨链的中段，和下眉骨两个节点，没有控制物体但也需要创建一组父级节点，选中骨链的Point直接运行脚本即可
之前75节中的代码，我们创建了一个窗口按钮进行功能承载

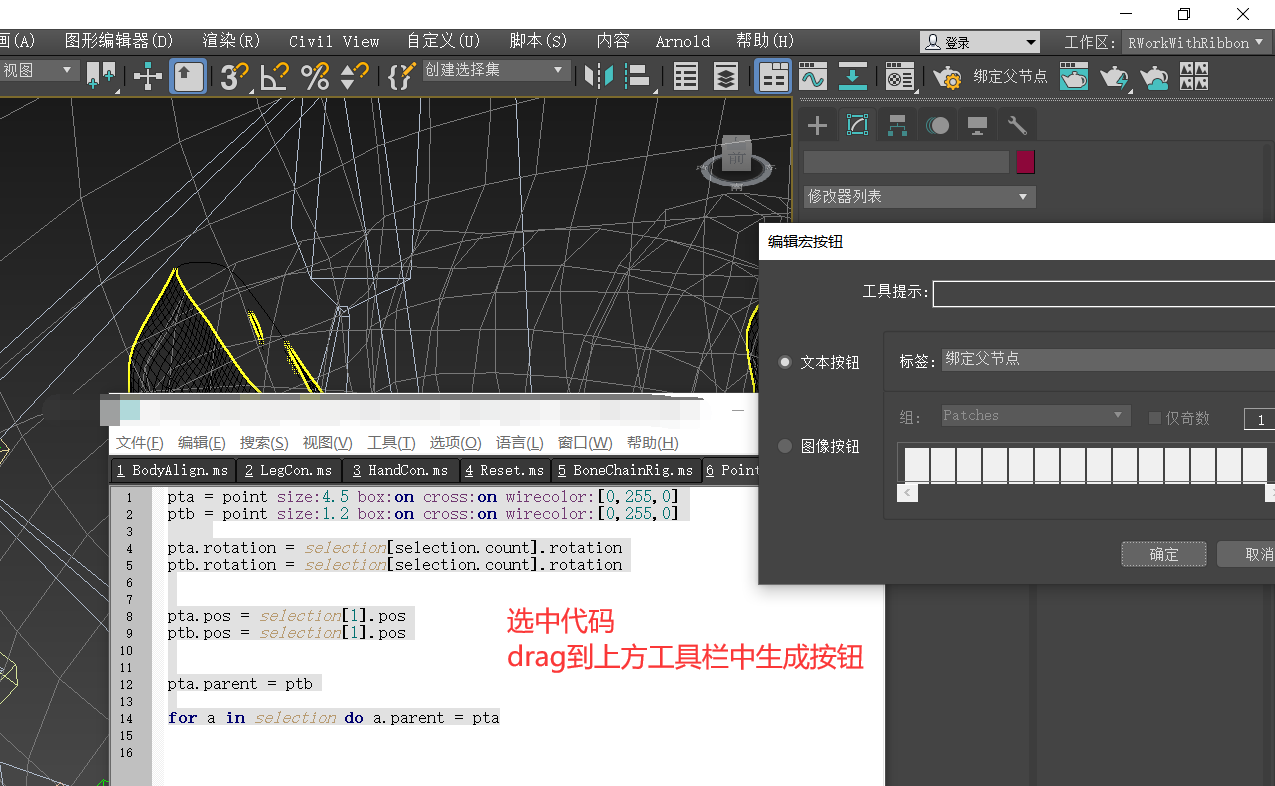

这里还有一种快速的创建功能承载按钮的方式，选中代码drag到Max上方的菜单中
77.通过脚本镜像控制物体
---77.1 Max自带镜像的问题

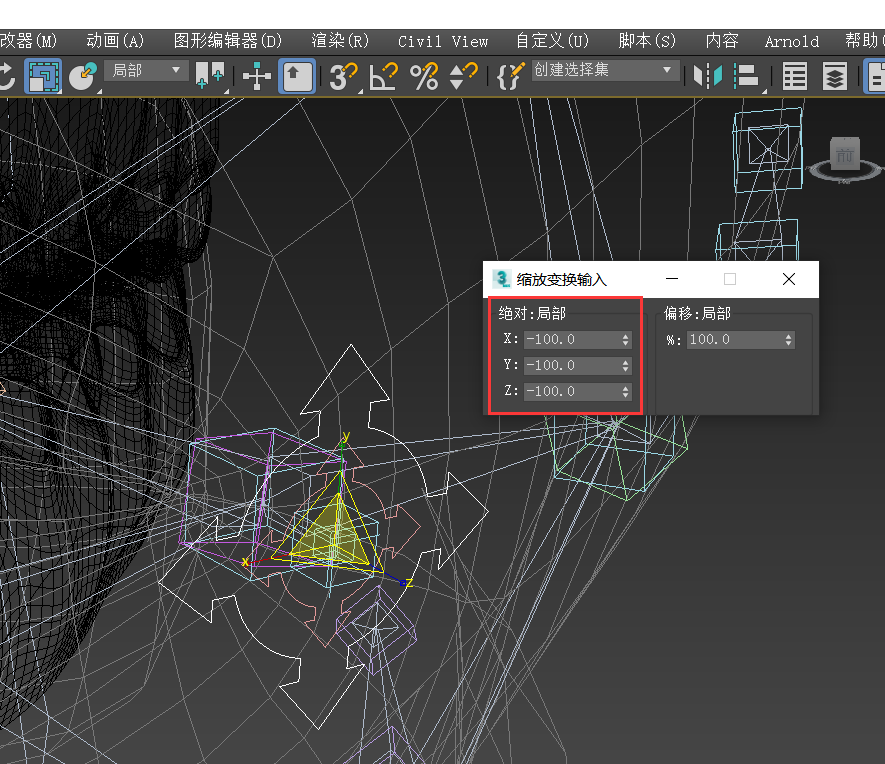

我们需要将控制物体向左边的脸部镜像一份，这里不能直接使用Max自带的镜像功能（因为有负缩放的问题）
---77.2 获得镜像的旋转姿态
这里我们打算写一个脚本来完成旋转上的镜像复制功能

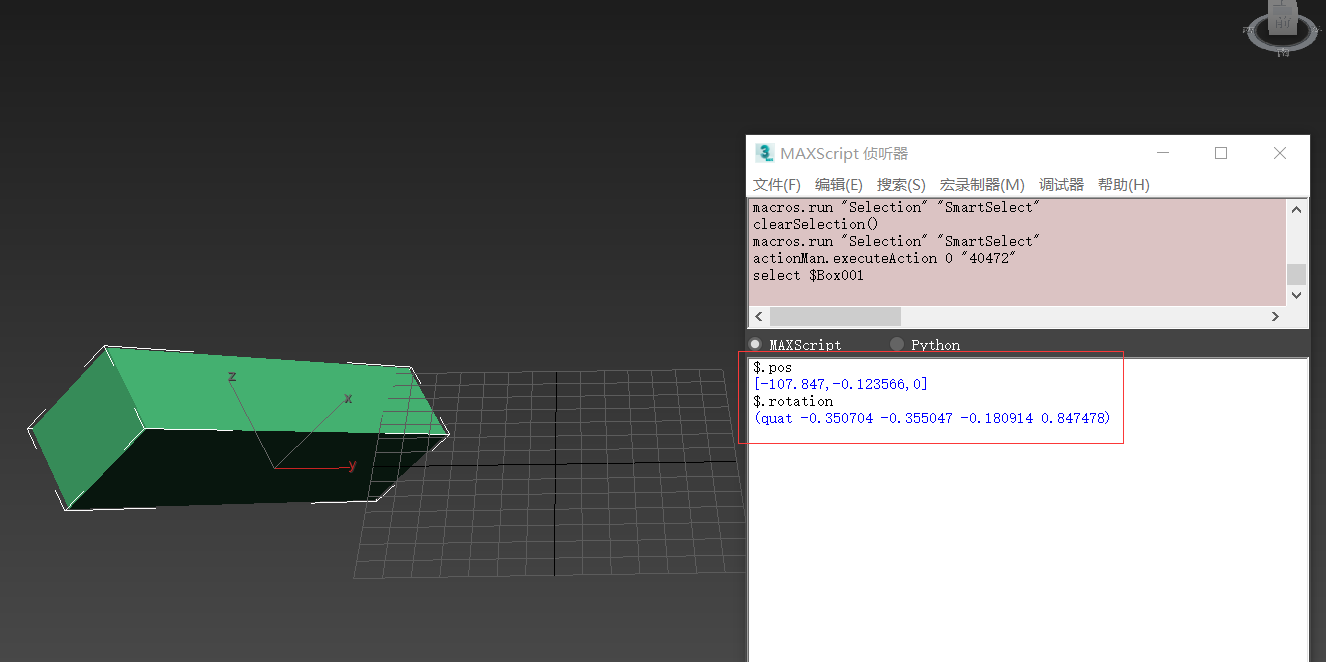

通过侦听器输出可以看到，Max脚本中rotation旋转是通过四元数记录的（虽然控制器以及动画里面插值是用欧拉角...）
关于四元数 欧拉角 万向锁，这些3D数学相关的知识本文就不过多赘述了，感兴趣的话可以看看隔壁的文章

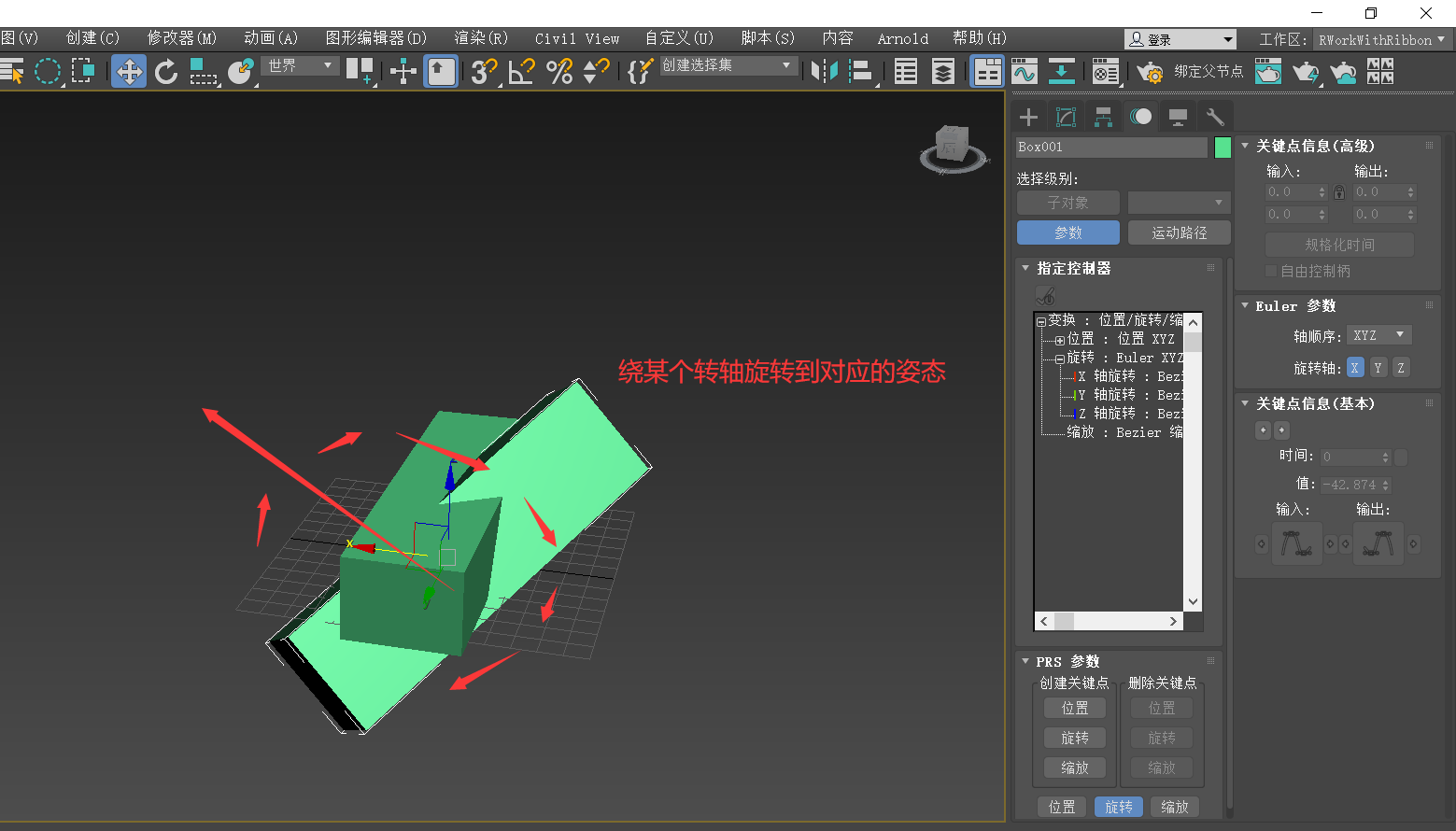

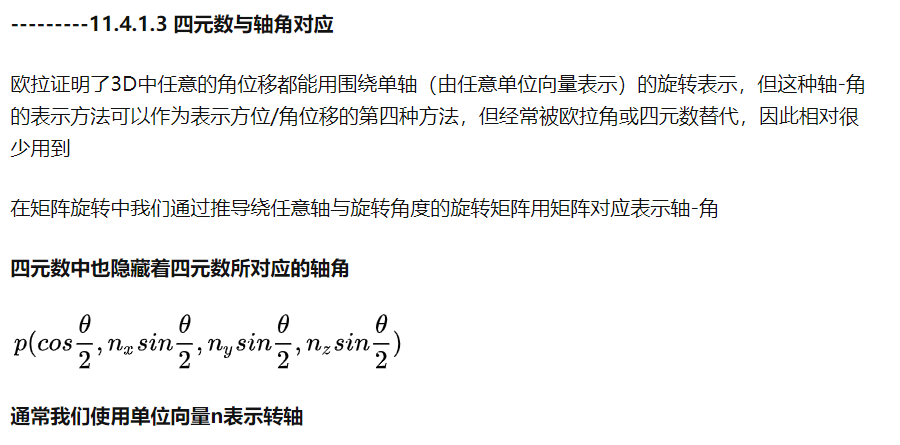

这里我们只需要知道，四元数有一个轴角对应，transform里面的rotation，就相当于记录了相对于父物体的一个轴-角旋量

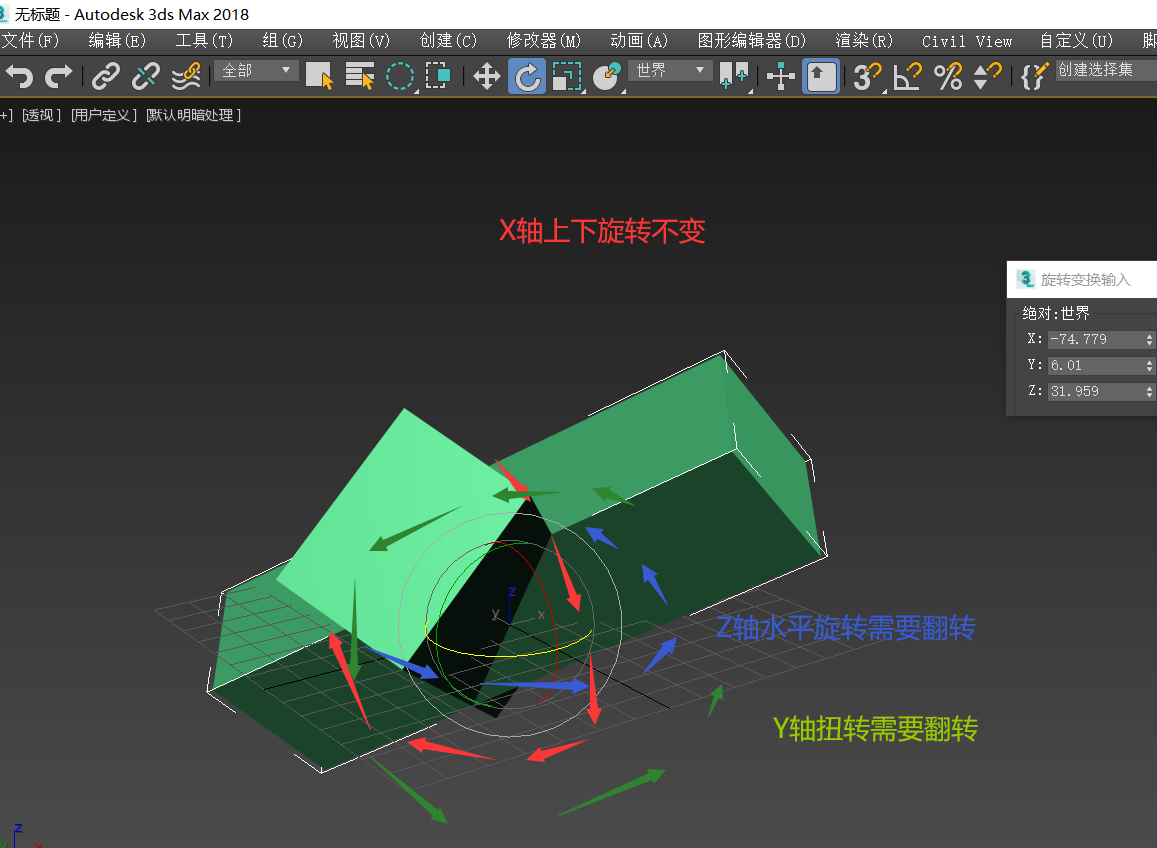

如果我们想要获得沿X轴镜像（YZ镜面）的旋转，方法很简单，只需要翻转一下YZ转轴就可以
对应到MaxScript里，我们只需将 xyzw 中间两位取反即可
克隆物体，获得镜像的旋转姿态之后，再将X轴坐标取反，放置在镜像位置，即可完成克隆
---77.3 克隆选择集与加选

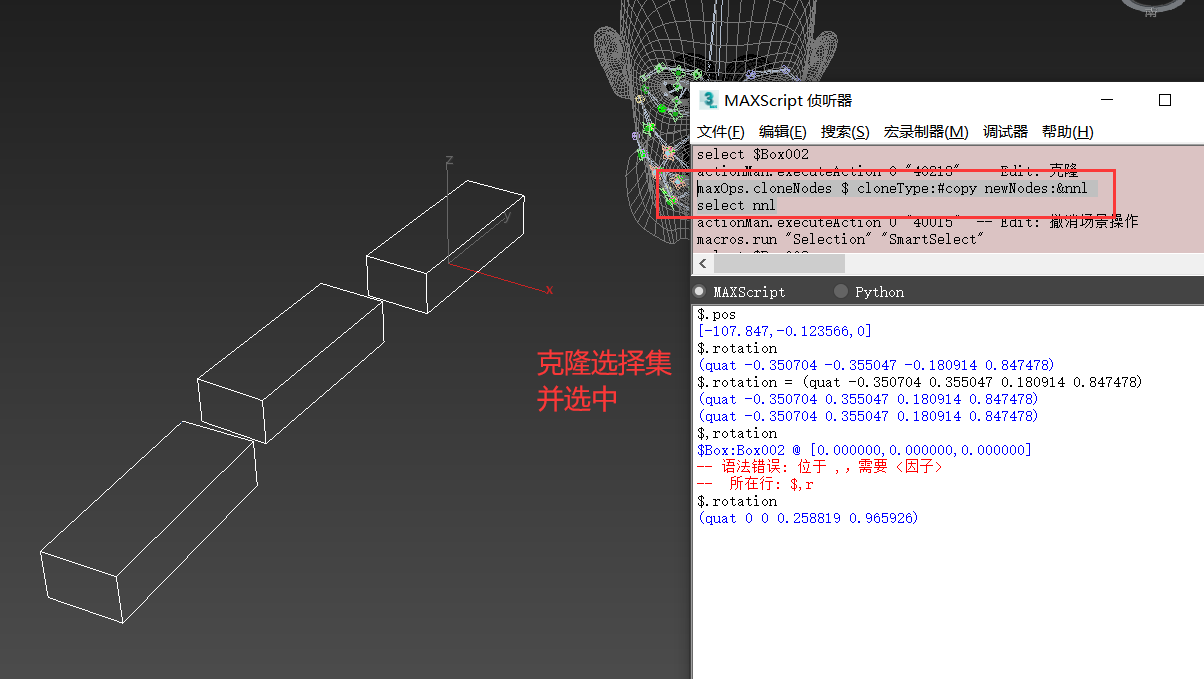

侦听器，克隆选择集，并修改选中克隆出的物体，代码如下
maxOps.cloneNodes $ cloneType:#copy newNodes:&nnl --克隆选择集
select nnl --修改选择集
向选择集中加选代码如下
selectMore a --将a添加到选择集中
---77.4 最终的代码与使用
在上一节（76节）中我们已经通过为右边脸部的控制物体创建了两个父级Point节点

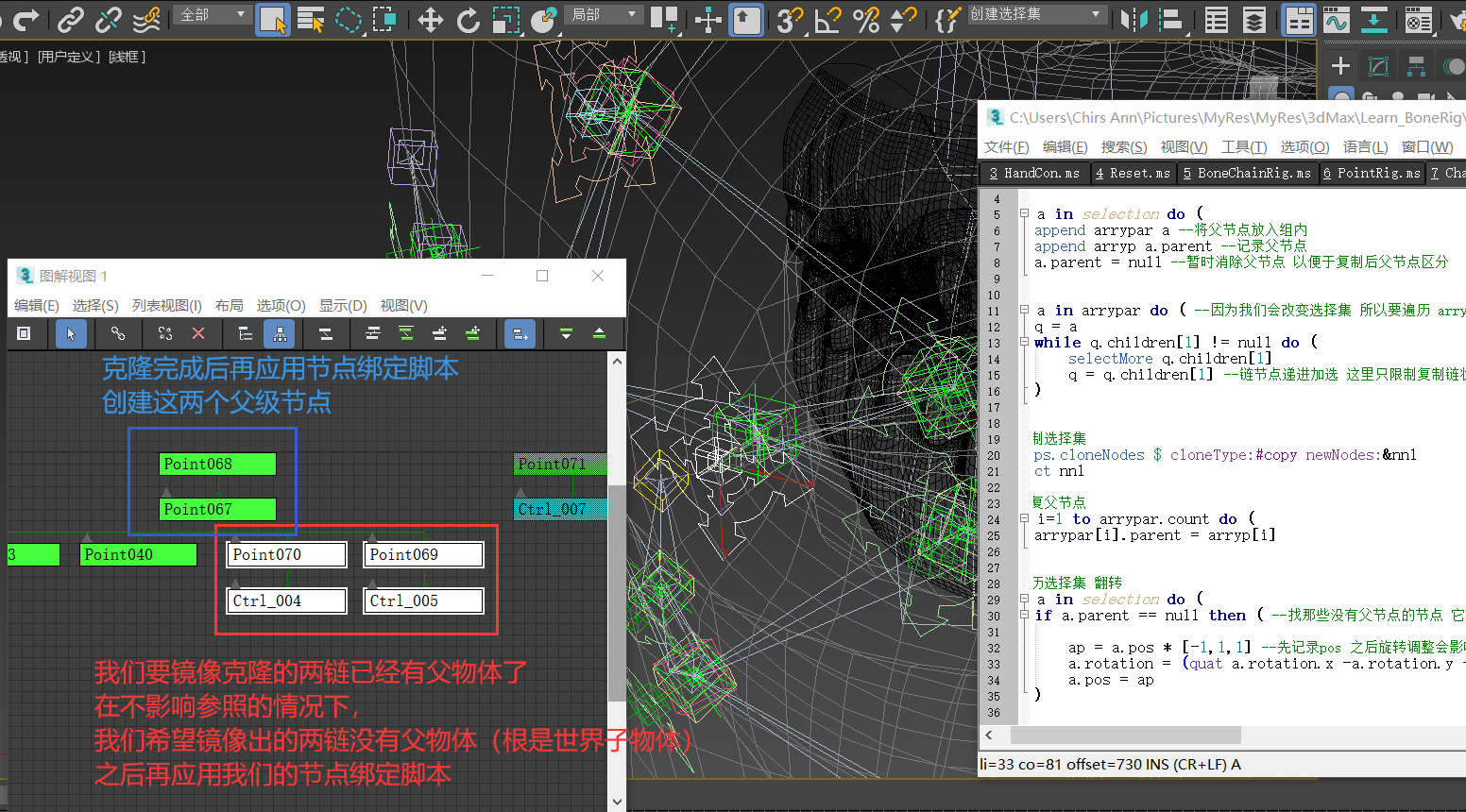

因此脚本编码的时候要注意一下，我们不能打破已有的父子绑定，但是镜像克隆过去的链状体，参照我们希望根节点是没有父物体的（从而后面再运用我们76节中的脚本创建两个父级节点）
代码最终的功能，仅针对于链状体克隆，如果要克隆复杂树，需要通过递归来展开子物体

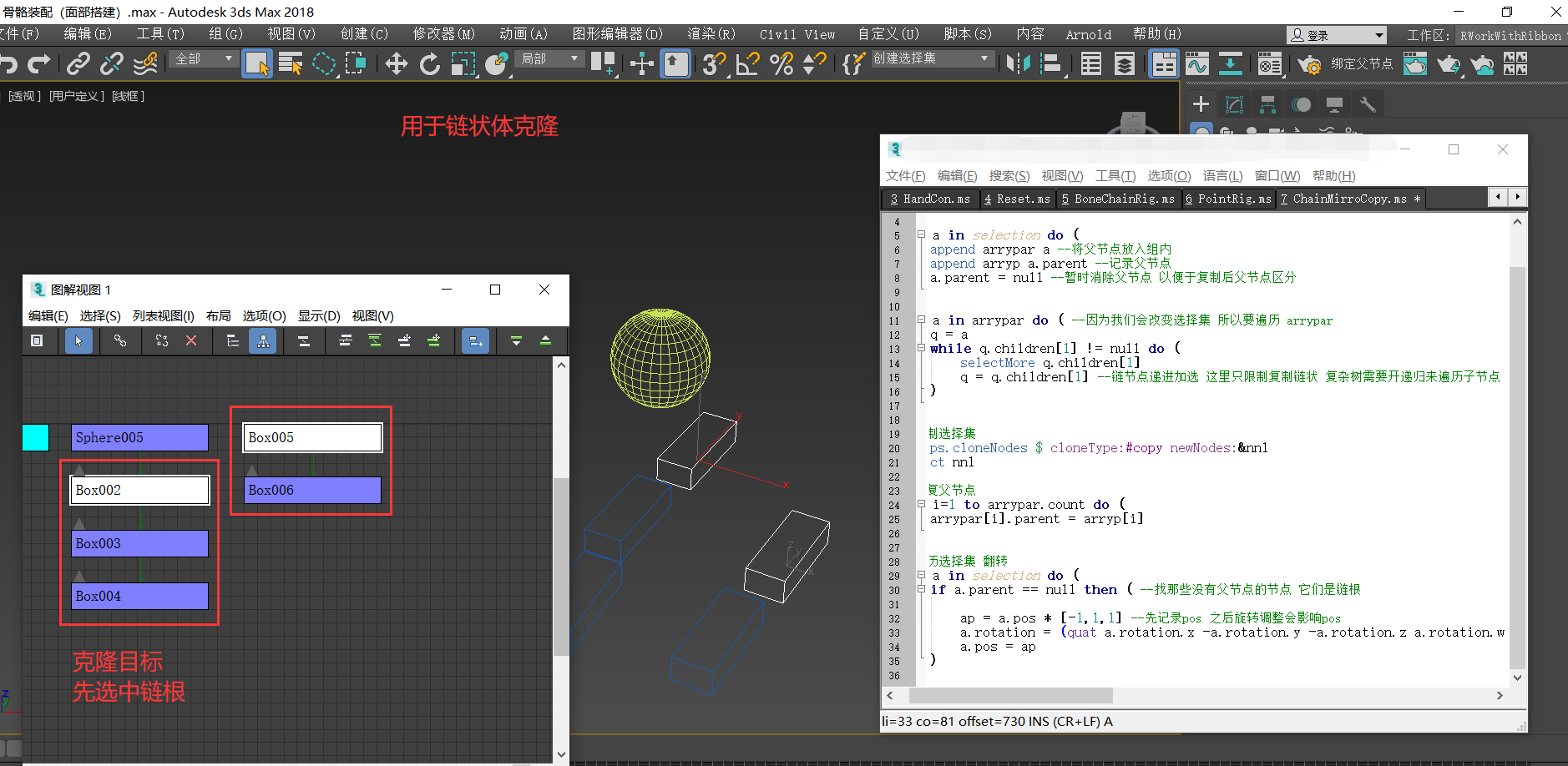

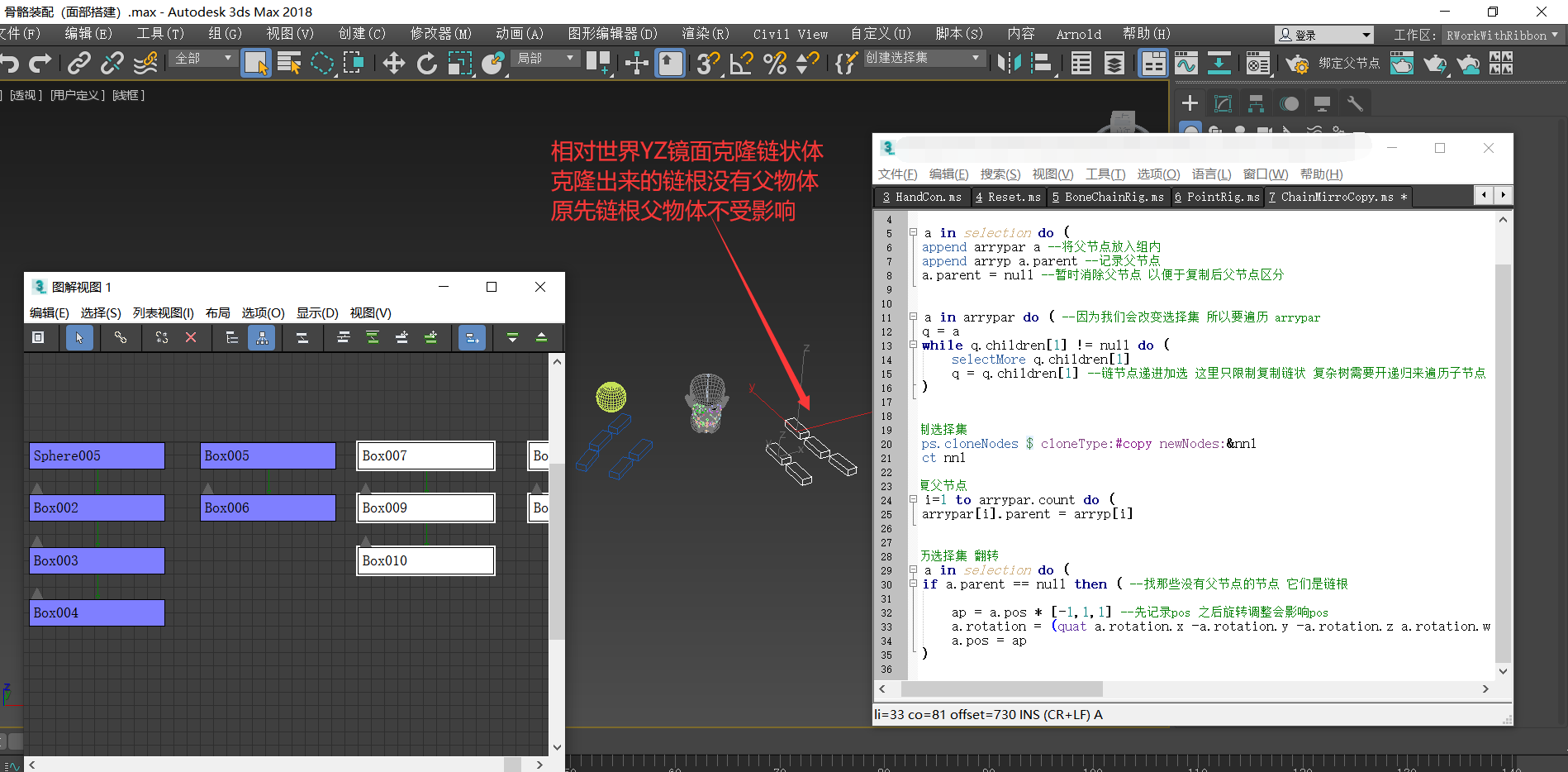

在使用上我们先选中需要克隆的链状体的所有根节点，代码会加选子物体到选择集中，进行克隆，同时调整克隆后物体的位置和旋转姿态，沿X轴（YZ镜面）镜像
原先参照链状体，根节点的父子关系不受影响
贴一下代码
arrypar = #() --创建一个组,记录初始选择集中的根节点
arryp = #() --记录根节点的父节点
for a in selection do (
append arrypar a --将父节点放入组内
append arryp a.parent --记录父节点
a.parent = null --暂时消除父节点 以便于复制后根节点区分
for a in arrypar do ( --因为我们会改变选择集 所以要遍历 arrypar
q = a
while q.children[1] != null do (
selectMore q.children[1]
q = q.children[1] --链节点递进加选 这里只限制复制链状 复杂树需要开递归来遍历子节点
--复制选择集
maxOps.cloneNodes $ cloneType:#copy newNodes:&nnl
select nnl
--恢复父节点
for i=1 to arrypar.count do (
arrypar[i].parent = arryp[i]
--遍历选择集 翻转
for a in selection do (
if a.parent == null then ( --找那些没有父节点的节点 它们是链根
ap = a.pos * [-1,1,1] --先记录pos 之后旋转调整会影响pos
a.rotation = (quat a.rotation.x -a.rotation.y -a.rotation.z a.rotation.w)
a.pos = ap
)78.面部节点牵动装配
我们将使用列表+多重连线参数进行节点的牵动装配
父子关系、约束、露出变换，它们会形成一种 物体级别的相互依赖关系 ，这种关系不允许成环，因此在一些复杂的绑定的时候经常造成冲突
我们会使用列表+多重连线参数进行节点的控制和牵动绑定，连线参数会形成一种 控制器级别的相互依赖关系 ，同样不允许成环，但相比上面的物体级别依赖， 更细化，在复杂绑定时不易造成冲突
在前文（绑骨系列第六篇66.4节）中我们就使用了连线参数解算位置，来避免冲突问题
关于位移/旋转/缩放的轴向参照问题可以参阅下面这篇回答
---78.1 轴向的调整和注意

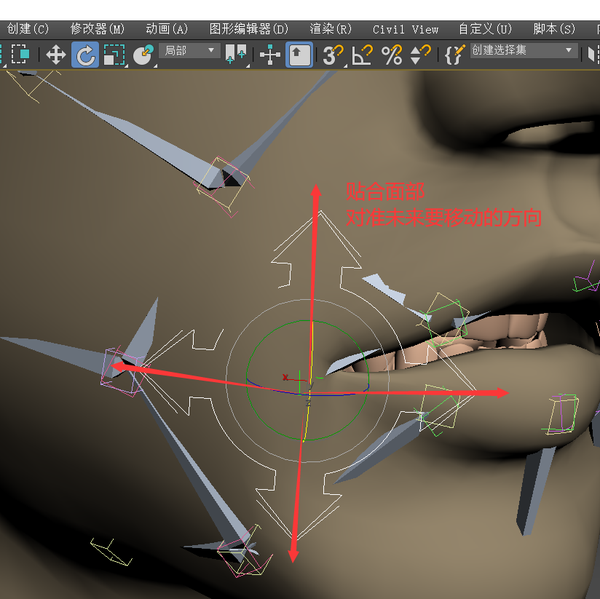

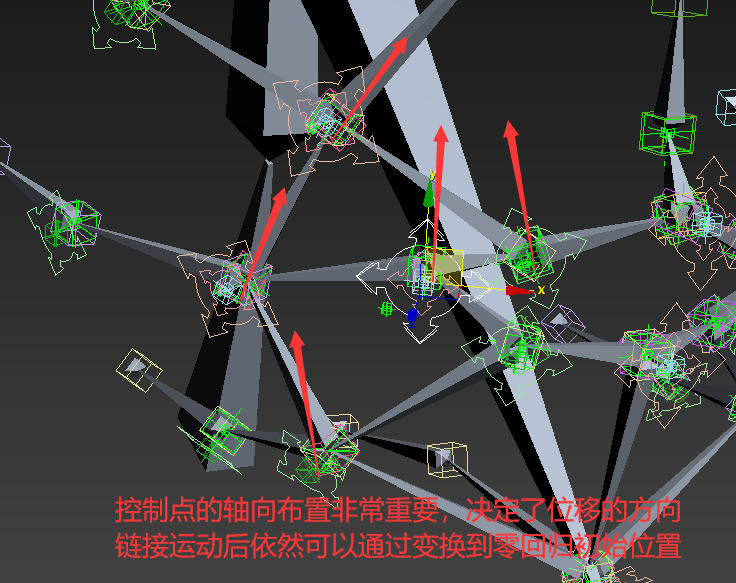

我们需要特别注意控制物体轴向（旋向）的布置，这决定了未来控制物体独立移动时的方向、受到牵动时移动的方向（尤其注意牵动时移动的方向性）
我们需要保证控制物体的轴向处于需要的位移轴向上，并且控制物体的父Point，节点的两个父级Point，都对齐到这一轴向
for a in selection do (
b = a.parent
a.parent = null
a.scale = [1,1,1]
a.rotation = b.rotation
a.pos = b.pos
a.parent = b

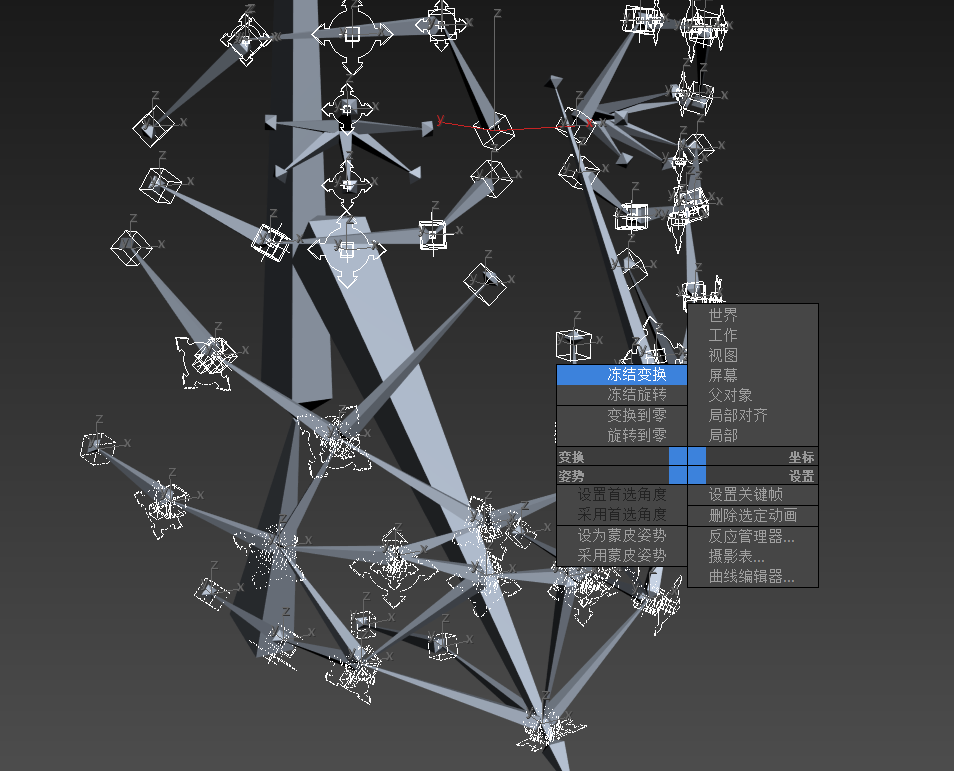

轴向调整完成后，我们选中所有的控制物体/虚拟物体，冻结变换
---78.2 节点自身的控制绑定

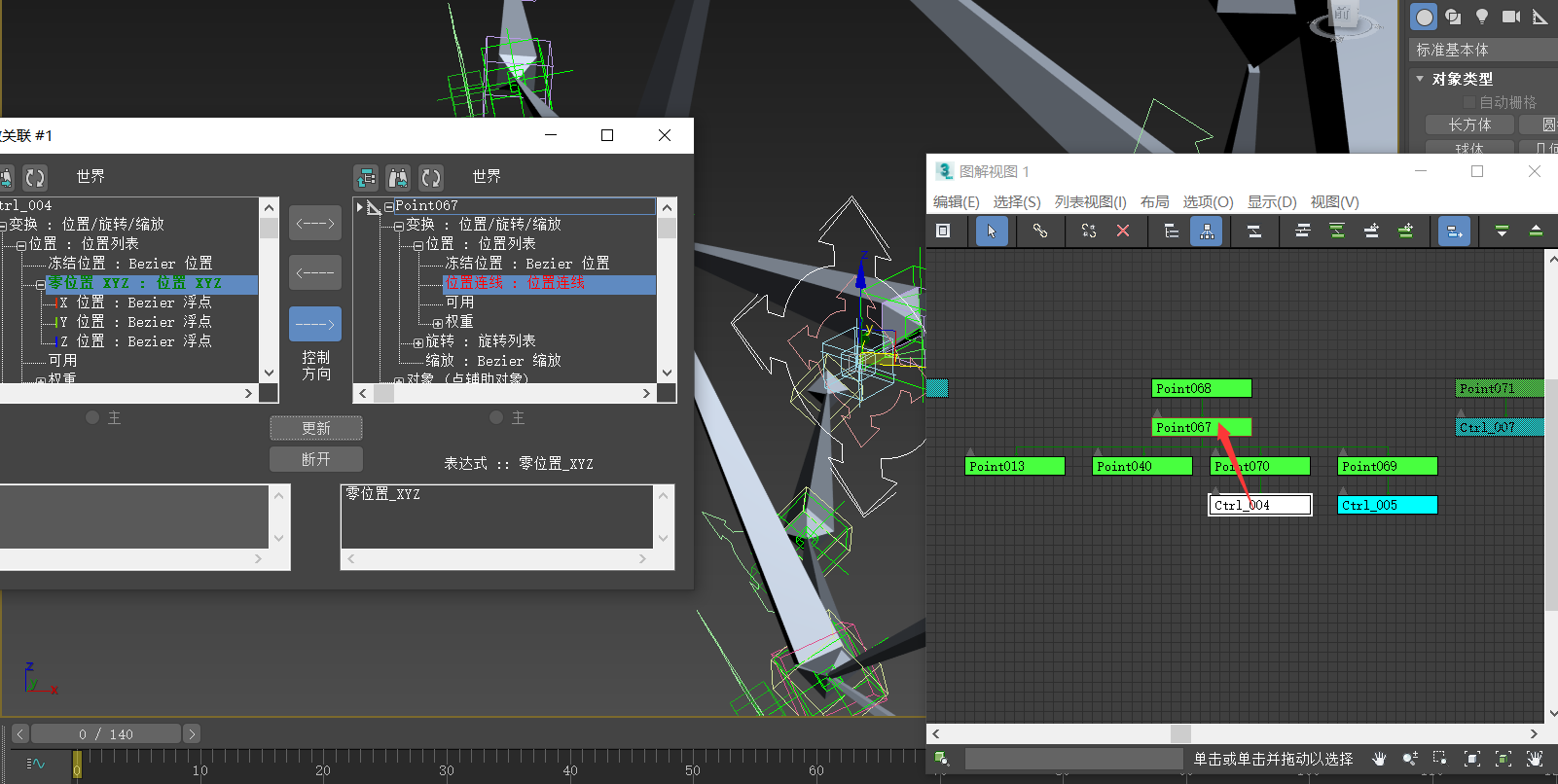

对于内外的双重控制物体，它们都能影响节点整体的位移，我们创建这样的一段连线参数绑定
控制物体的零位置 ---》 第一父级Point的零位置

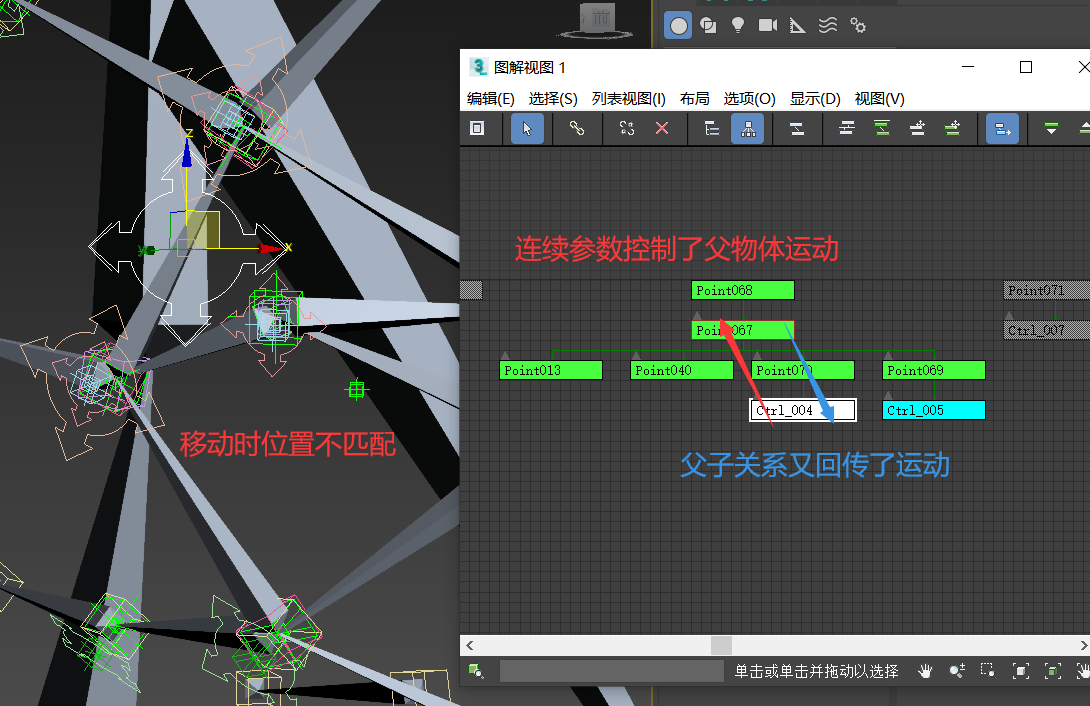

但是此时移动控制物体，我们发现控制物体相对节点的位移有一个差值
似乎控制物体相对节点产生了2倍的移动
这是由于控制物体作为父Point的子物体，其相对世界的位置本身就受父物体影响
控制物体运动，连线参数控制父物体运动，父物体又向子物体回传了一次运动，从而造成了二次运动

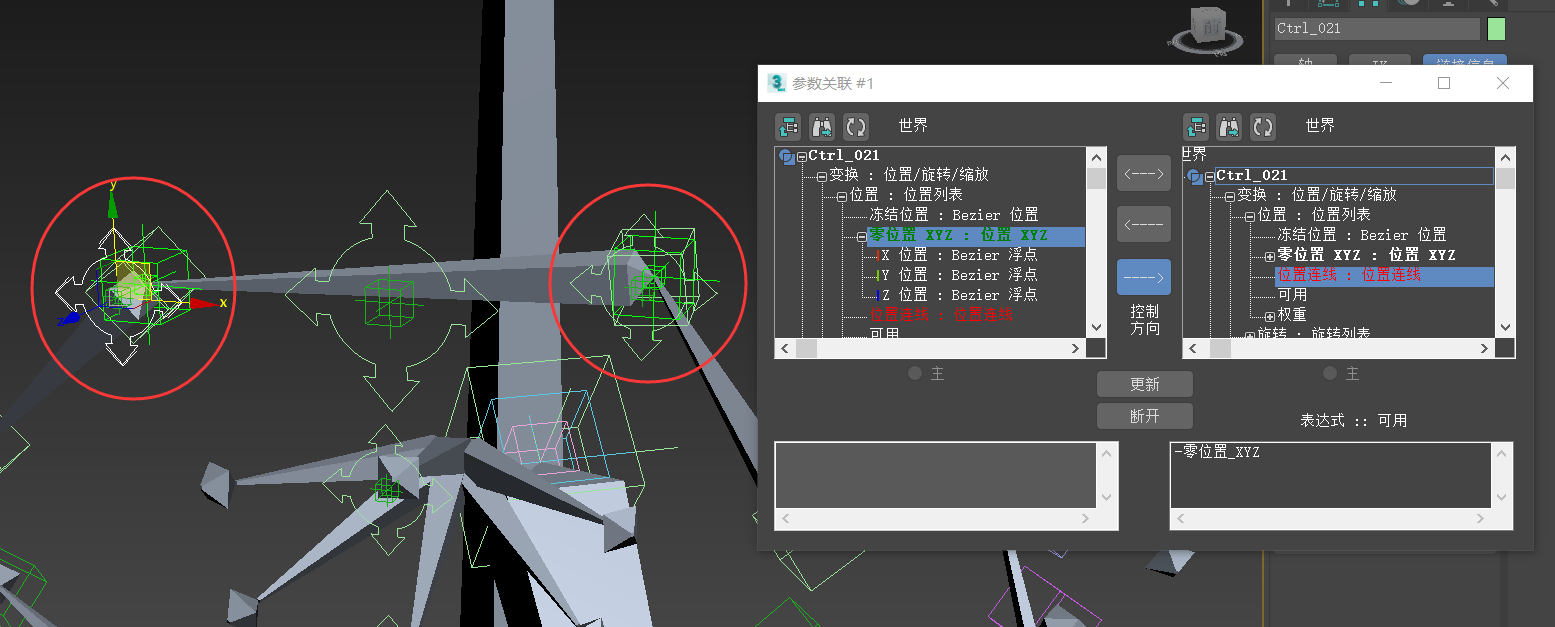

对此，可以创建这样的一条连线参数

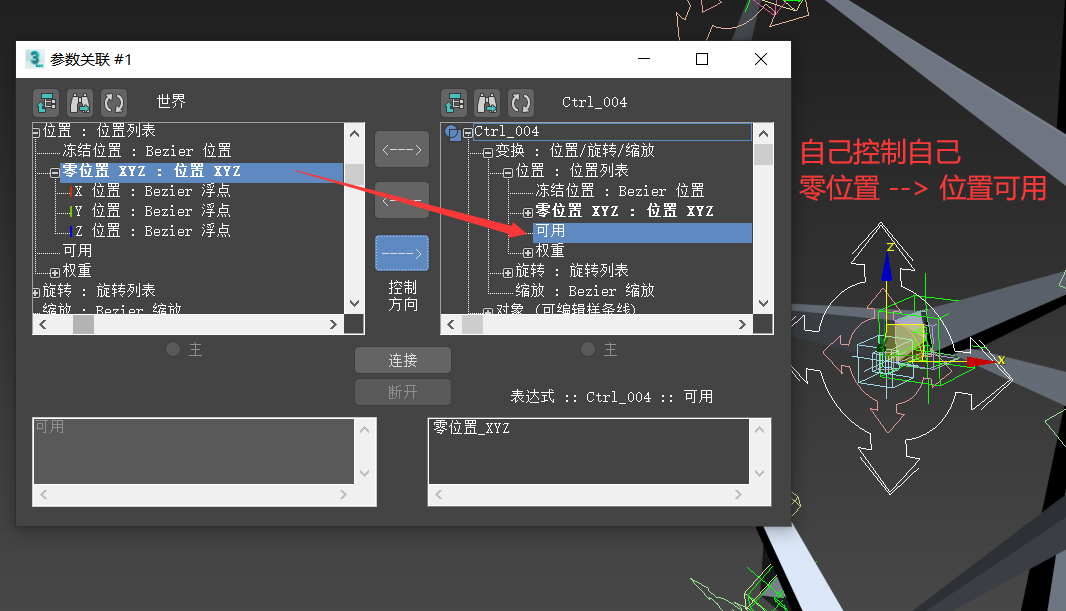

控制物体的零位置 ---》 控制物体位置列表 - 可用 （自己控制自己的移动，注意要再乘一个 -1 倍的因子）
链接时位置列表会自动添加一个位置连线控制器接受控制

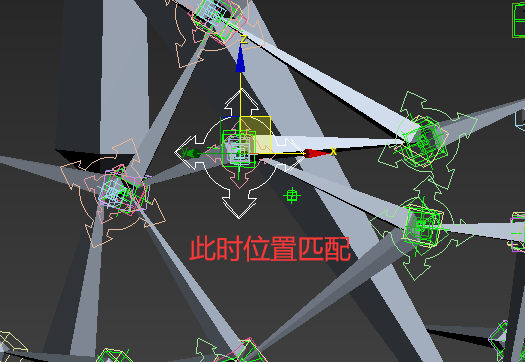

从而控制物体再自己的控制下会抵消一倍的运动，进而与节点的移动持平
---78.3 节点之间的牵动绑定

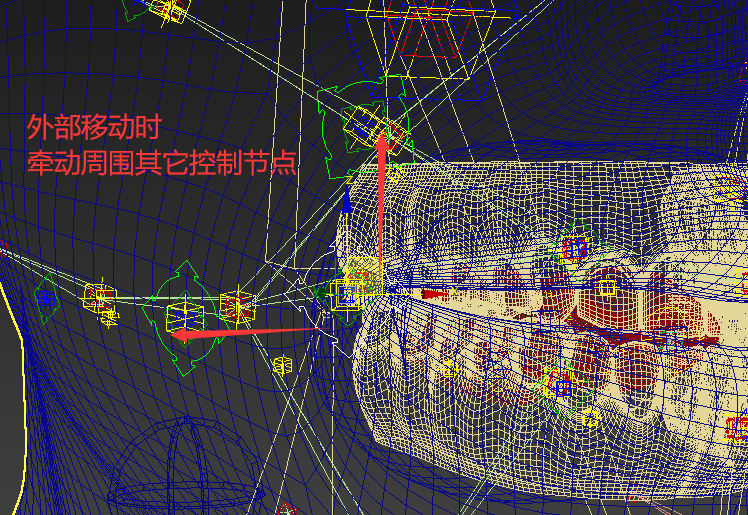

表情动画中人物的嘴角是一个很重要的控制位点，嘴角的节点在运动时，需要带动周围的节点一起运动

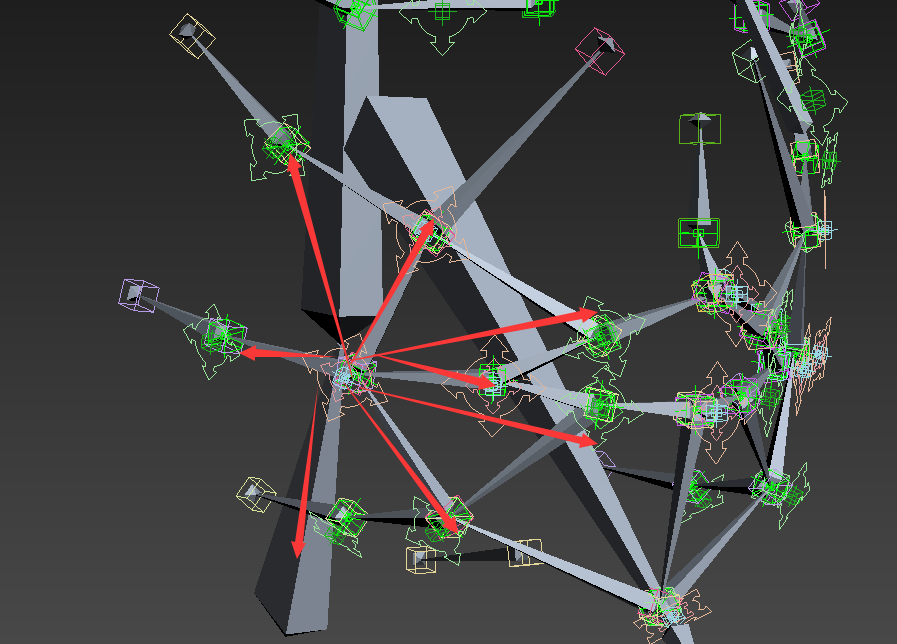

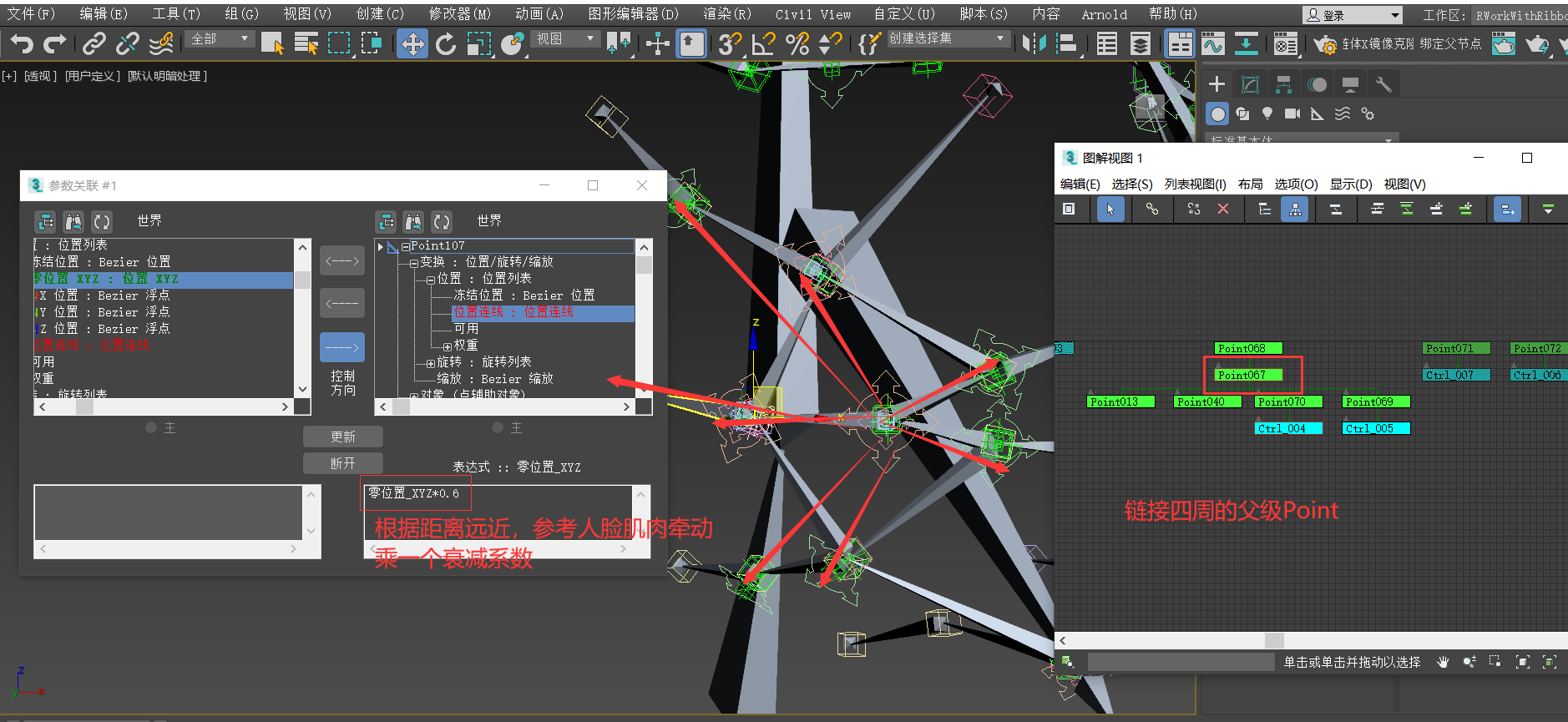

我们只需将嘴角外层的控制物体零位置，连线控制到，其它节点第一父级Point 位置列表中，注意根据位置远近，参考人脸肌肉的牵动，乘折减系数
创建连线时不必在意顺序问题 ，父级Point自身并不打算移动，因此零位置不必保留，有零位置就连接到零位置上，没有零位置就连接到可用上再创建一层位置连线接受控制
注意78.1节的轴向调整问题

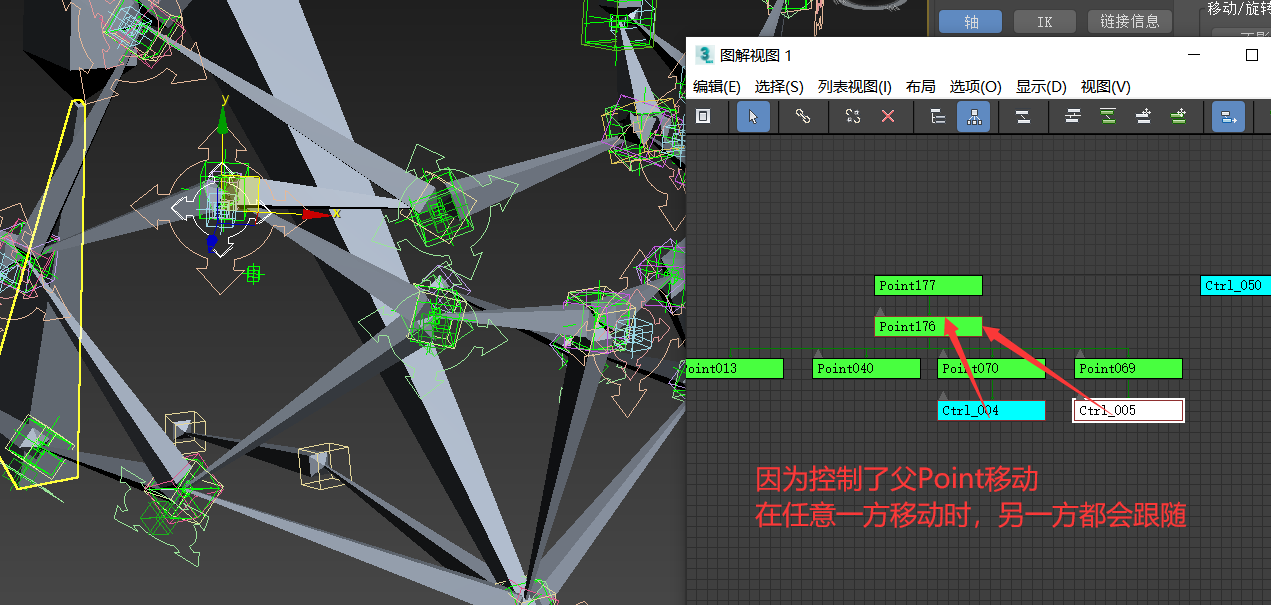

链接完成后，我们会发现，对于双重控制， 无论移动内外层那一方，由于其控制了父级Point的位移，因此另一方都会跟随移动
两方的移动，分别由父级Point，不同层的位置连线接受，因此互不影响，可以进行叠加
并且两方移动后，可用通过变换到零，随时归位
同理我们装配其它节点向周围节点的牵动效果
连线时我们先选中控制方，在连线参数对话框一侧，找到运动发起的控制器
在不断选中被控制物体，刷新对话框另一层，找到被控制的控制器，调整表达式，创建连线

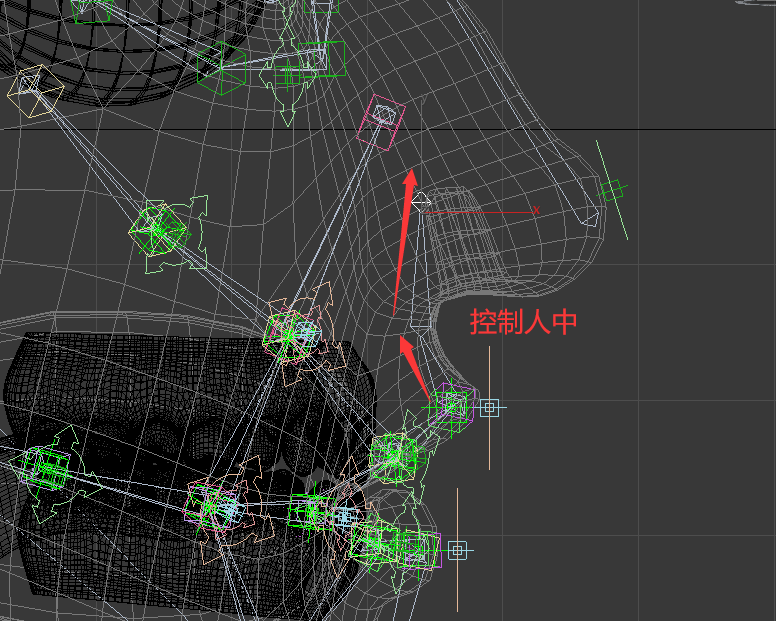

---78.4 人中的控制
人中的节点我们需要特别处理，在76.3节中我们为人中节点（没有控制物体）创建了一组父级Point

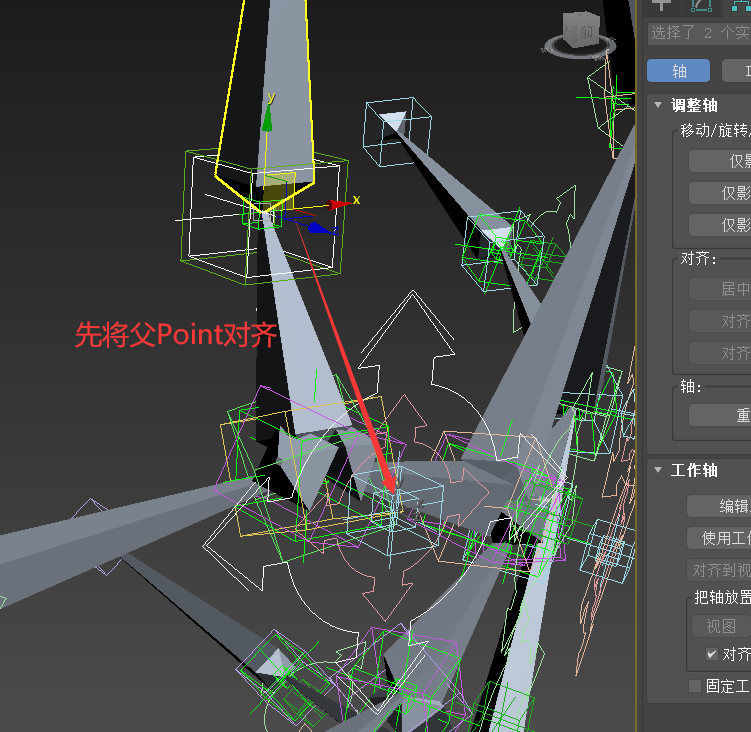

这里先将父级Point的轴向对齐上嘴唇中心节点
先创建一条位置连线，由上嘴唇中部外层控制物体零位置运动，控制人中第一父级Point运动，注意乘折减系数
给人中的父级Point，列表中加出一层位置XYZ修改器

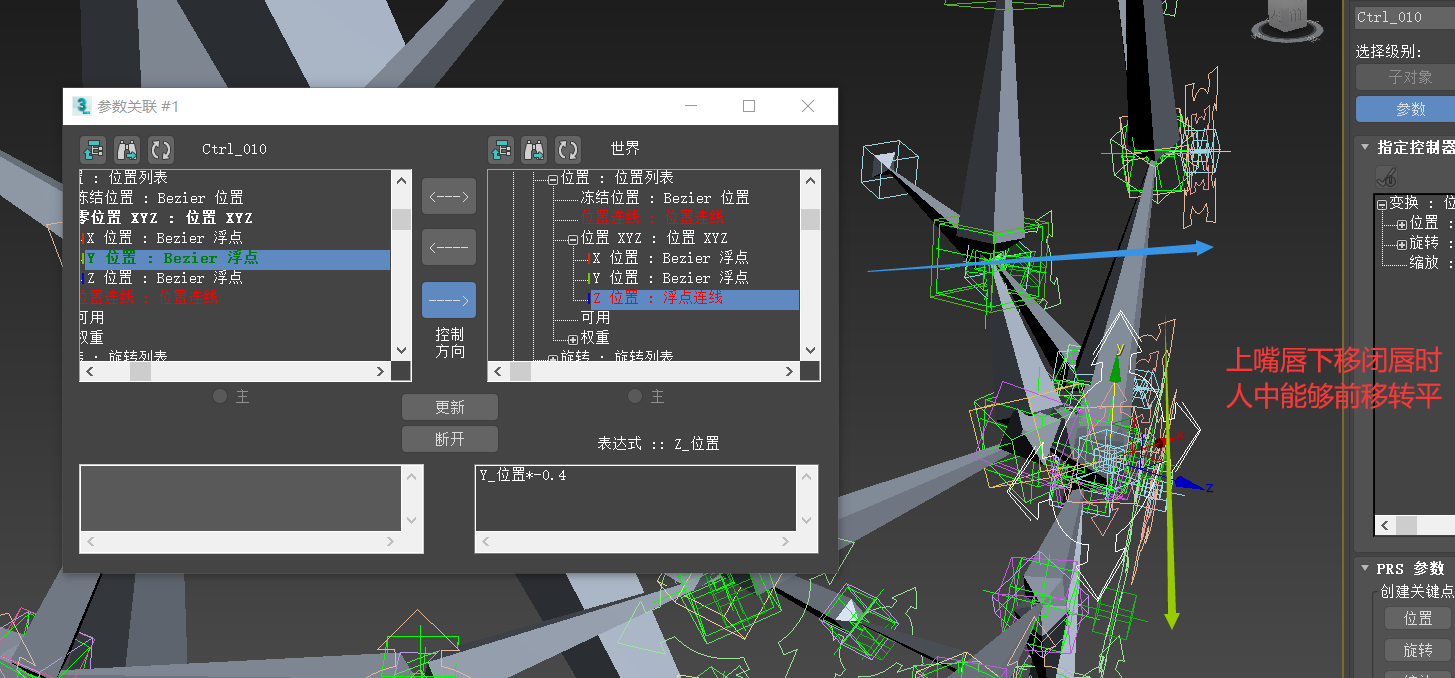

本例中（注意轴向），还需再创建一条连线参数，由上嘴唇中部外层控制物体，零位置的Y轴，连线控制到加出的位置XYZ中的Z轴，并乘一个 -0.5 的 反号折减
从而我们操作上唇向下闭唇时，人中的位置能得到拉伸，并且凸出转平，向上翘唇时，人中位置会更加内凹
79.下颚装配
---79.1 下颚张开的节点设计

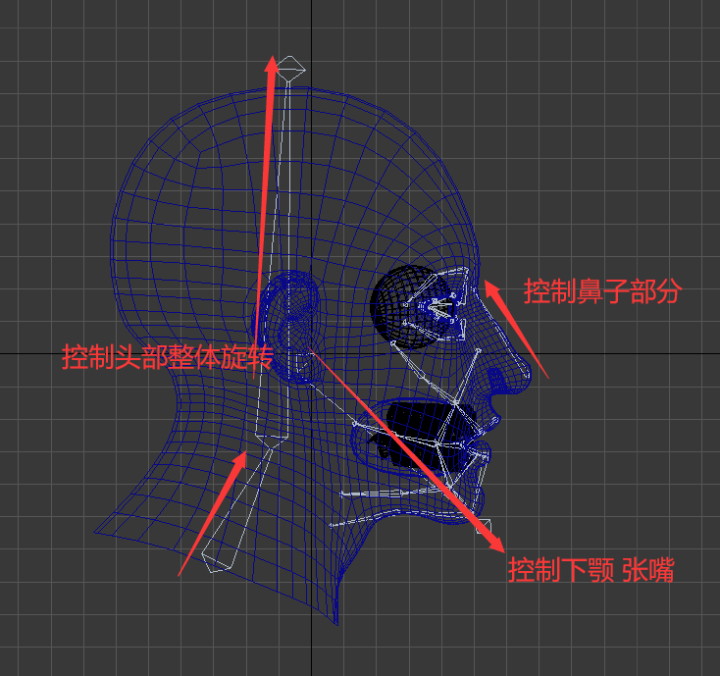

在74节中，我们特别创建了一段骨骼用于控制下颚张开的运动

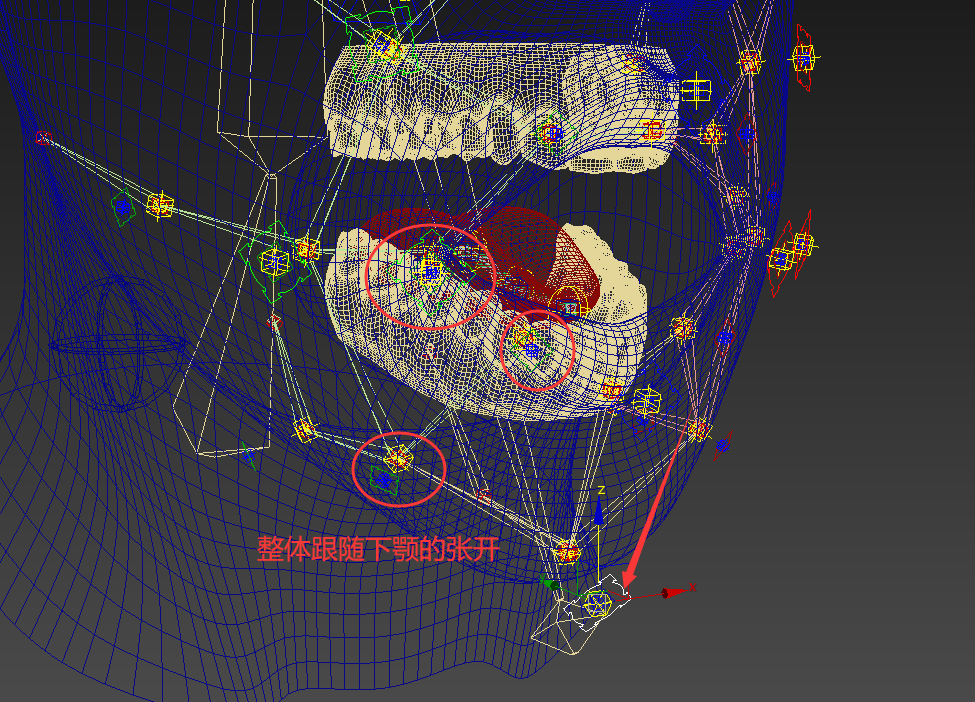

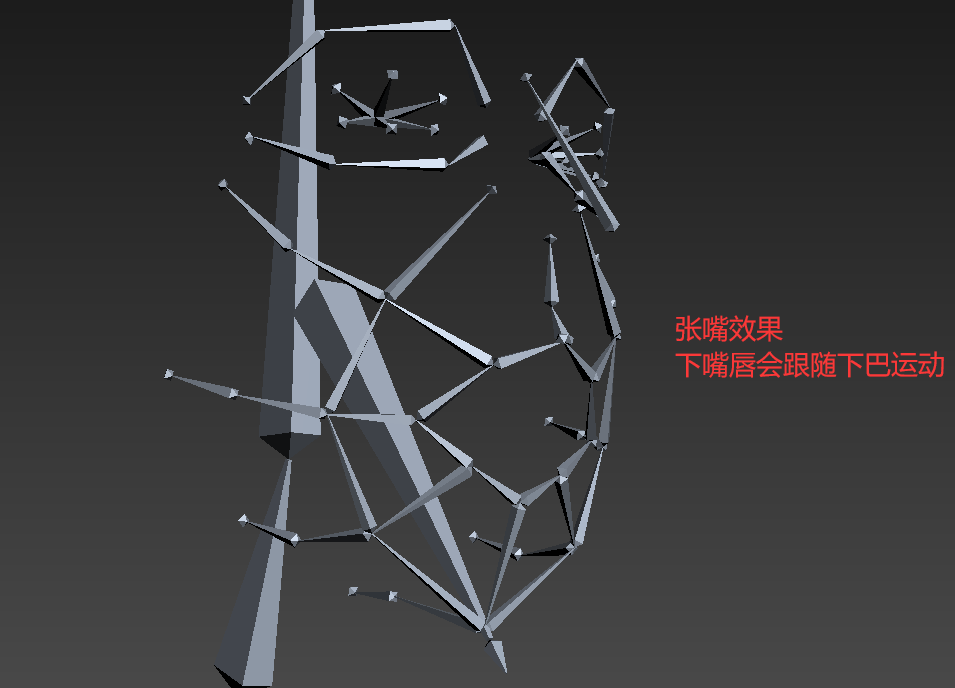

当这块骨骼旋转表现下颚张开时，会带动面部的节点（尤其是下巴，下嘴唇）一并运动
我们在76.2节中设计的，节点最高级别的Point，就会应用到这里的装配中
首先我们需要设计一下节点跟随下颚张开的运动幅度，这里区分了3级运动（1级最大，3级最小）
---79.2 主动节点设计
1级完全跟随骨骼的节点，可以直接链接约束到骨骼上（将骨骼作为主动节点）
2级和3级，则需要我们创建一个Point作为主动节点，通过 配置约束权重 的方法，提供削弱的跟随效果

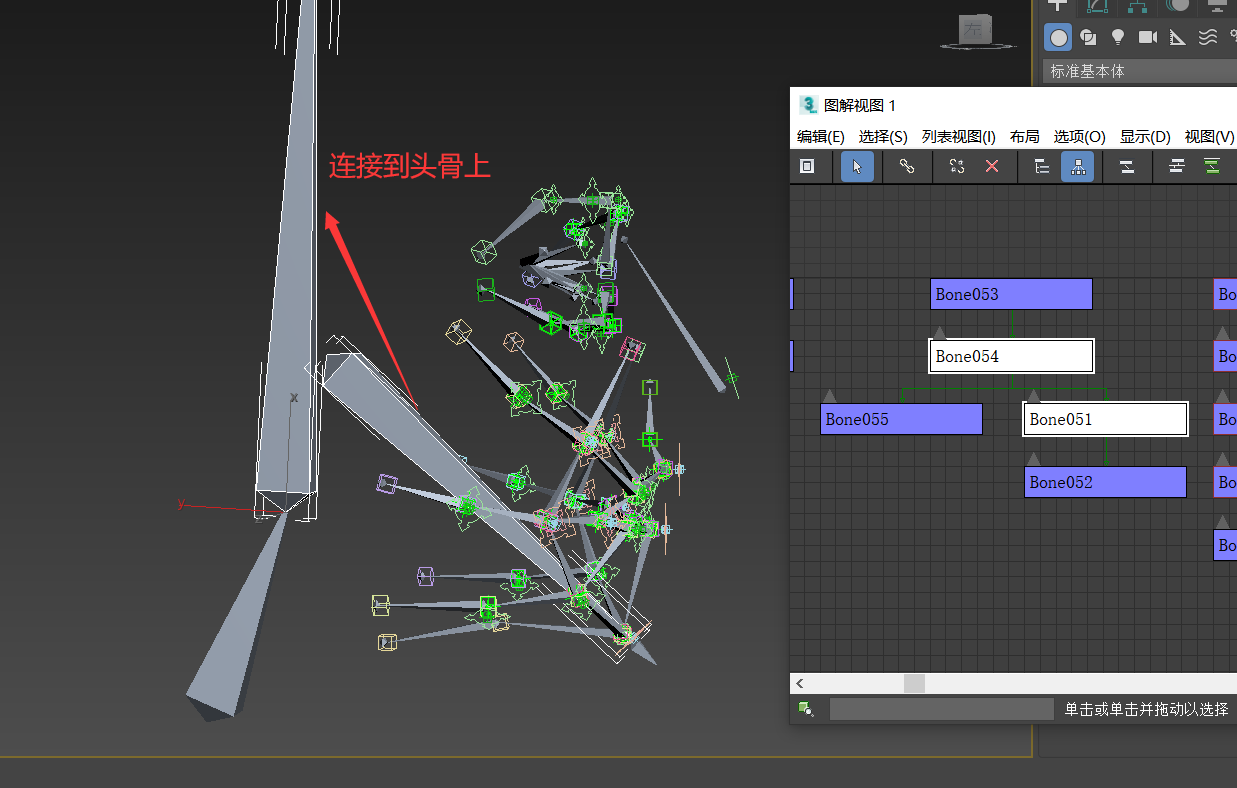

首先将下颚骨链接到头骨上（骨骼---》骨骼 可以直接父子链接， 节点绑定规范详见文章开头的补充文章 ），绑定父物体后记得冻结变换

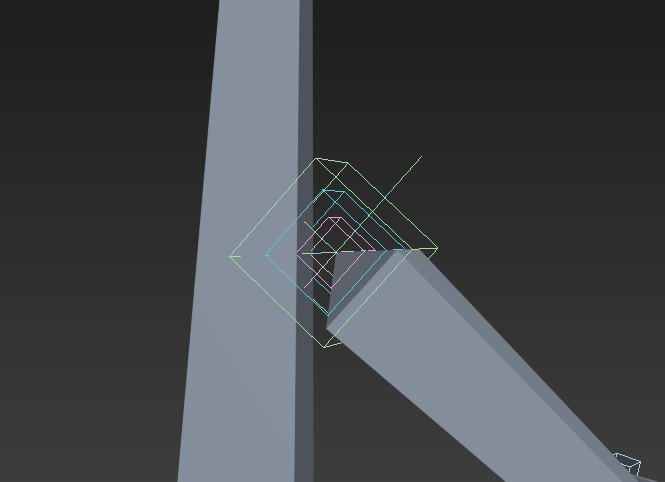

创建这样的三个Point，对齐到下颚骨，三个Point链接约束到头骨上（虚拟物体--》骨骼 不能用父子链接），冻结变换

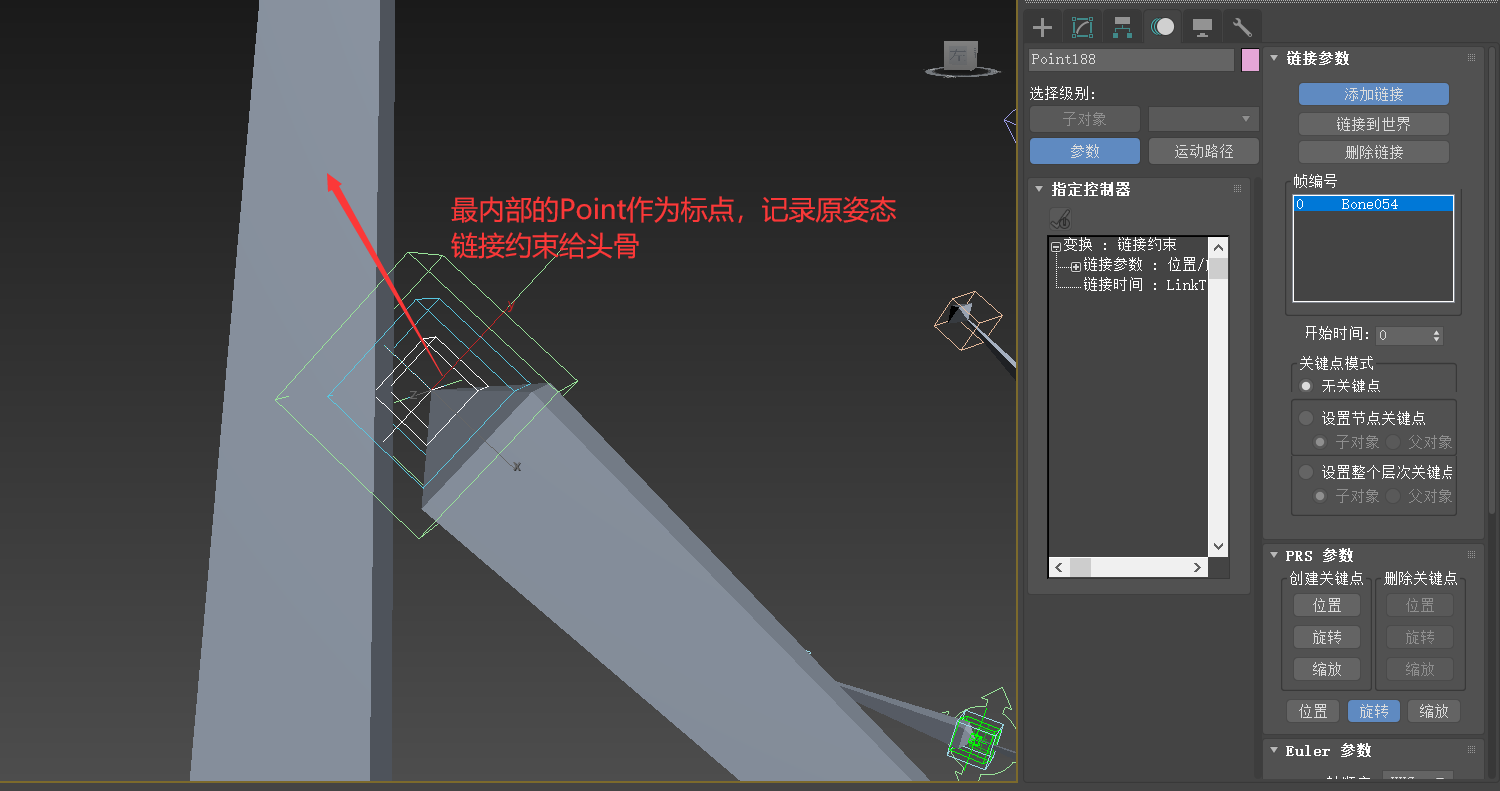

最内层粉色的Point用于标记初始姿态，外层两个Point用于作为2级和3级的主动Point

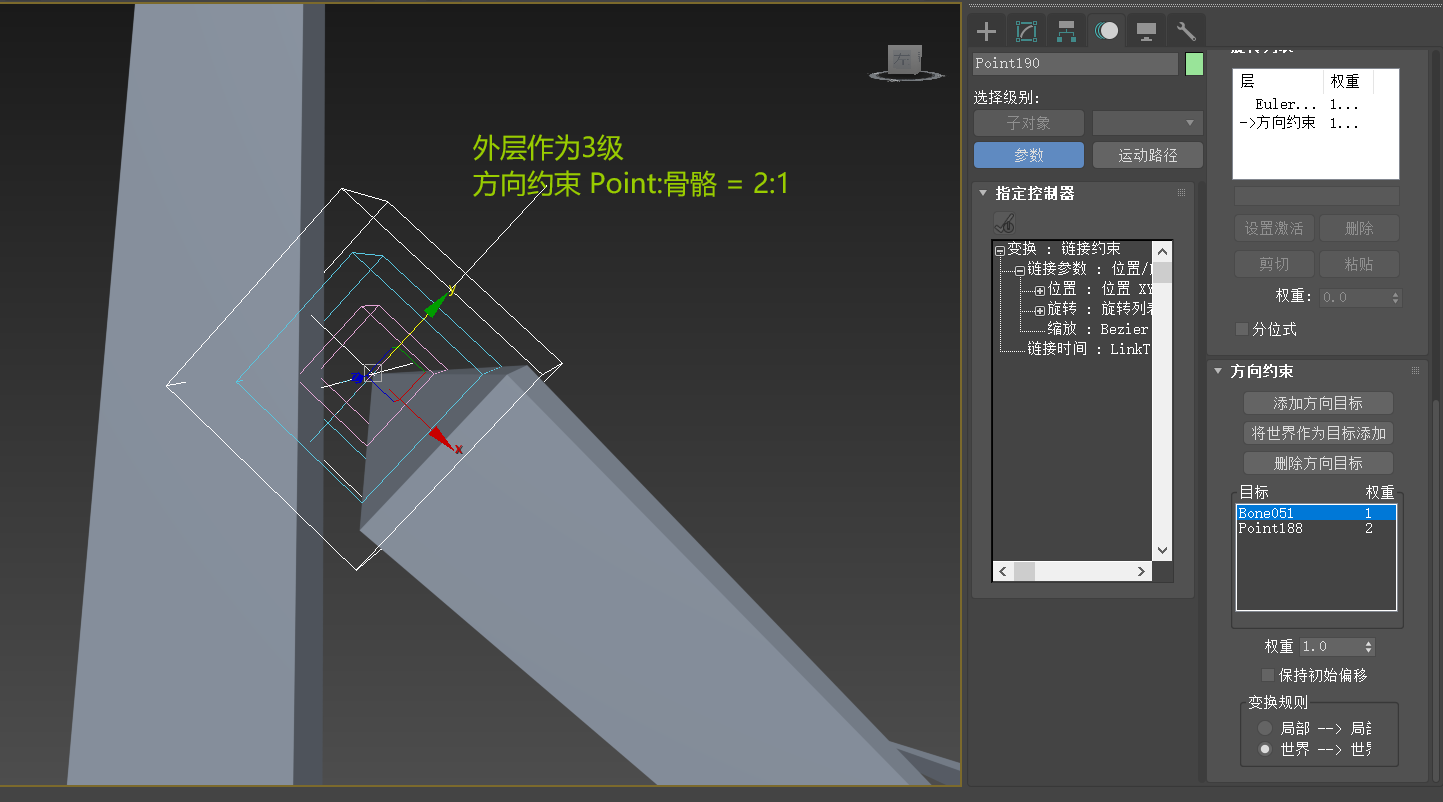

通过方向约束+权重配置，表现削弱的旋转效果

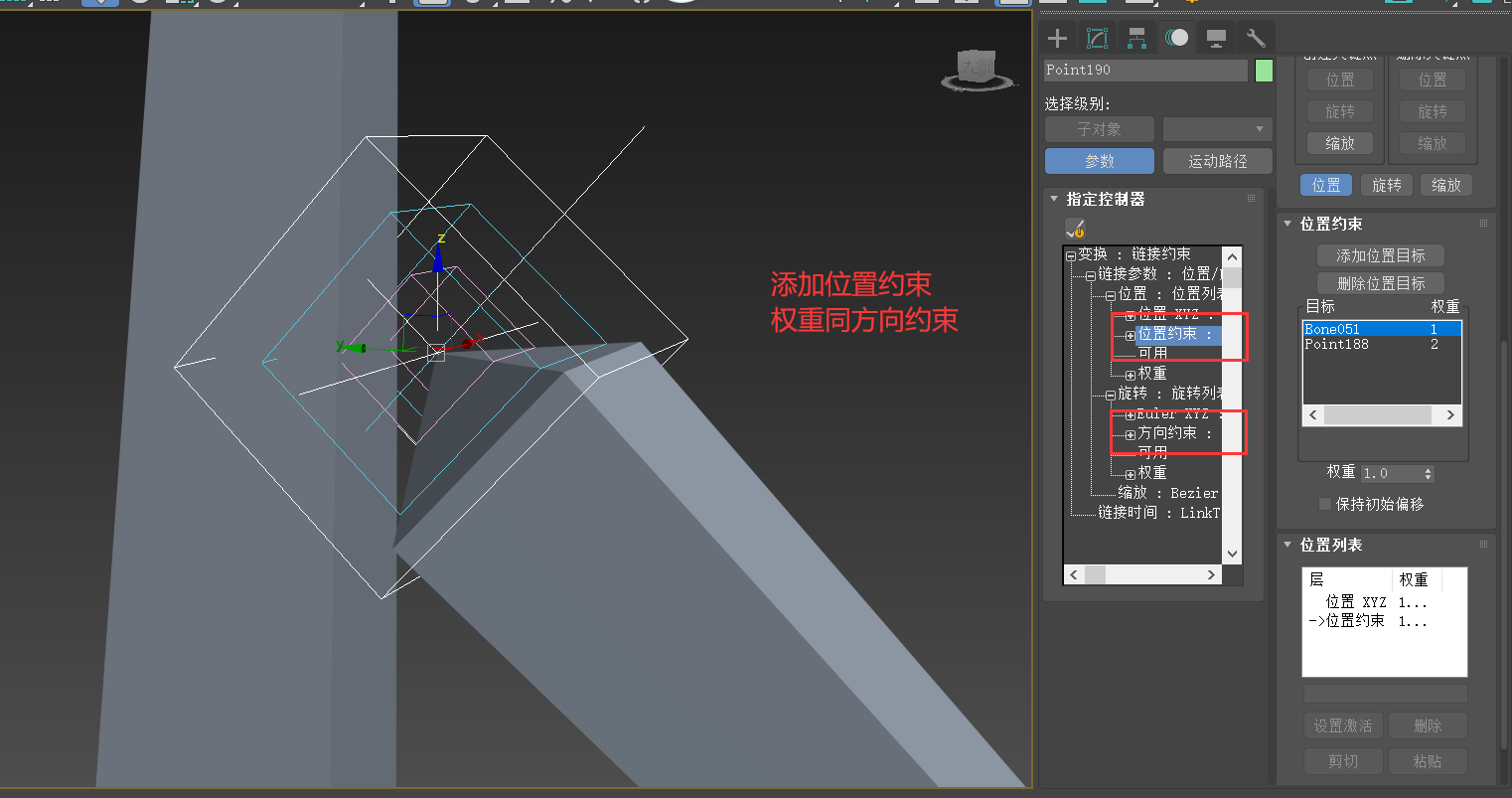

我们还需控制下颚的伸出效果（下颚骨延伸方向位移），因此主动节点还需添加一个位置约束，权重过渡同方向约束
---79.3 节点装配
下巴中部（包括下嘴唇中部），三个节点的最高父级Point，通过链接约束，绑定到骨骼上（虚拟物体--》骨骼 不能用父子链接）实现完全跟随
绑定后记得冻结变换

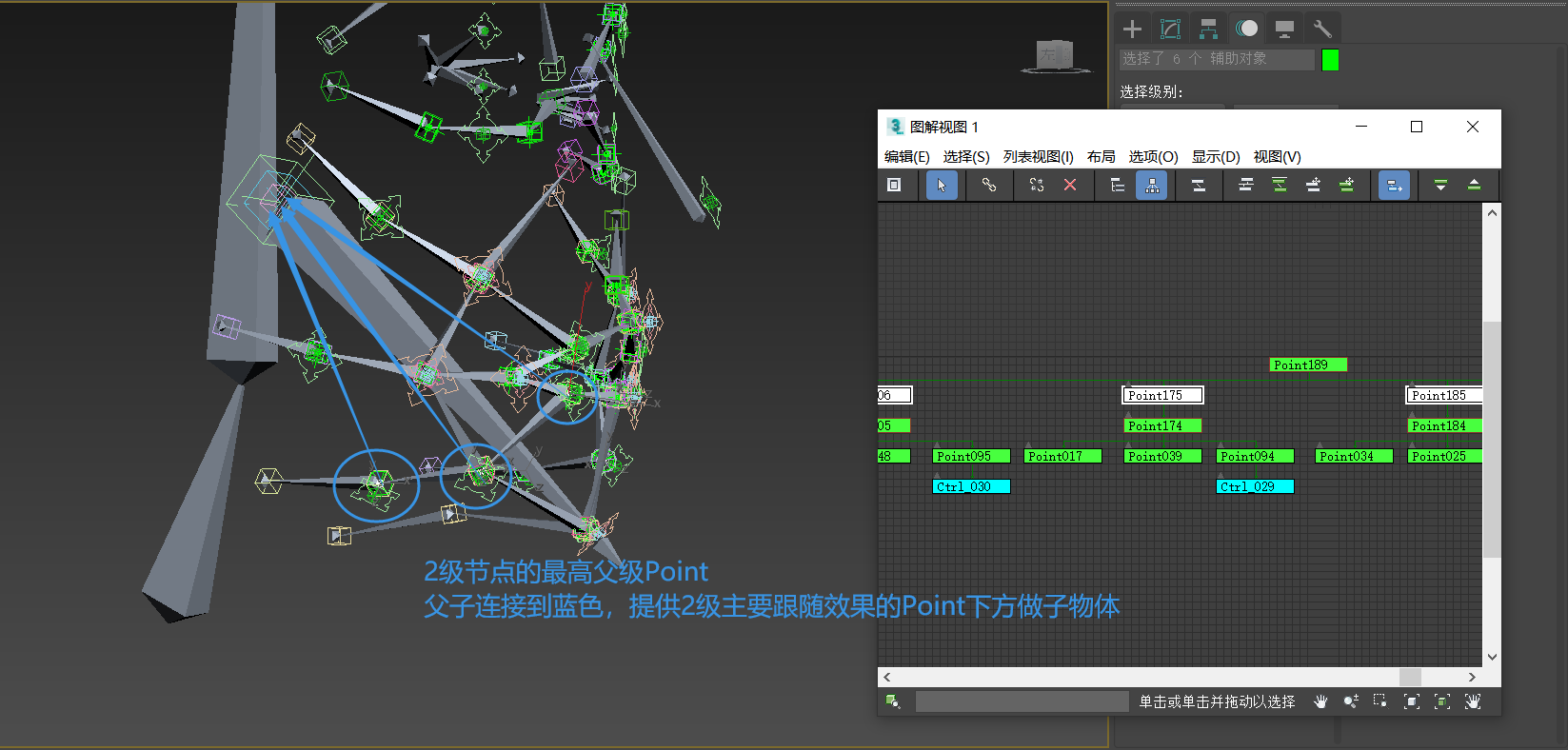

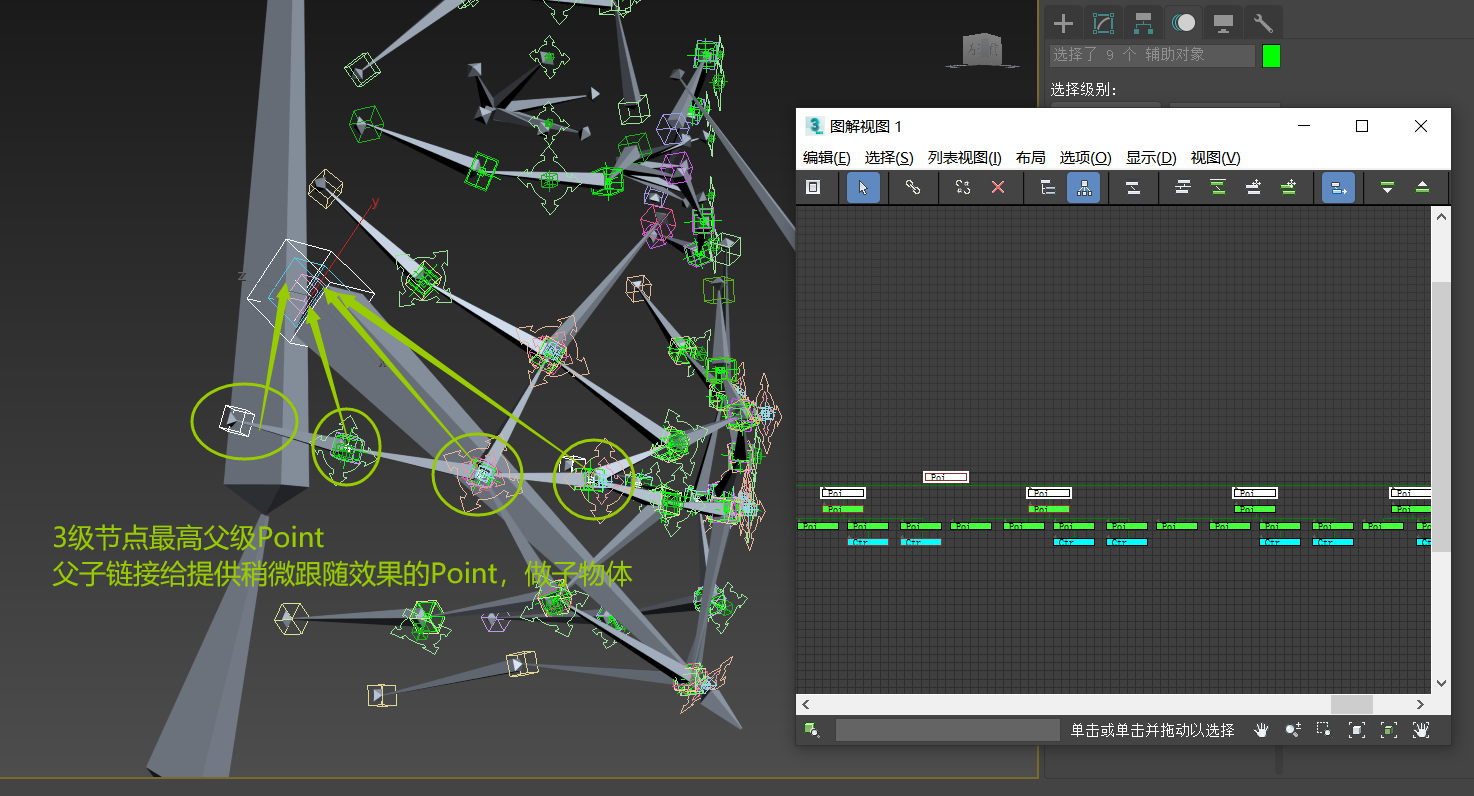

2级和3级节点，直接通过父子链接（虚拟物体---》虚拟物体 可使用父子链接）跟随主动节点
绑定后记得冻结变换

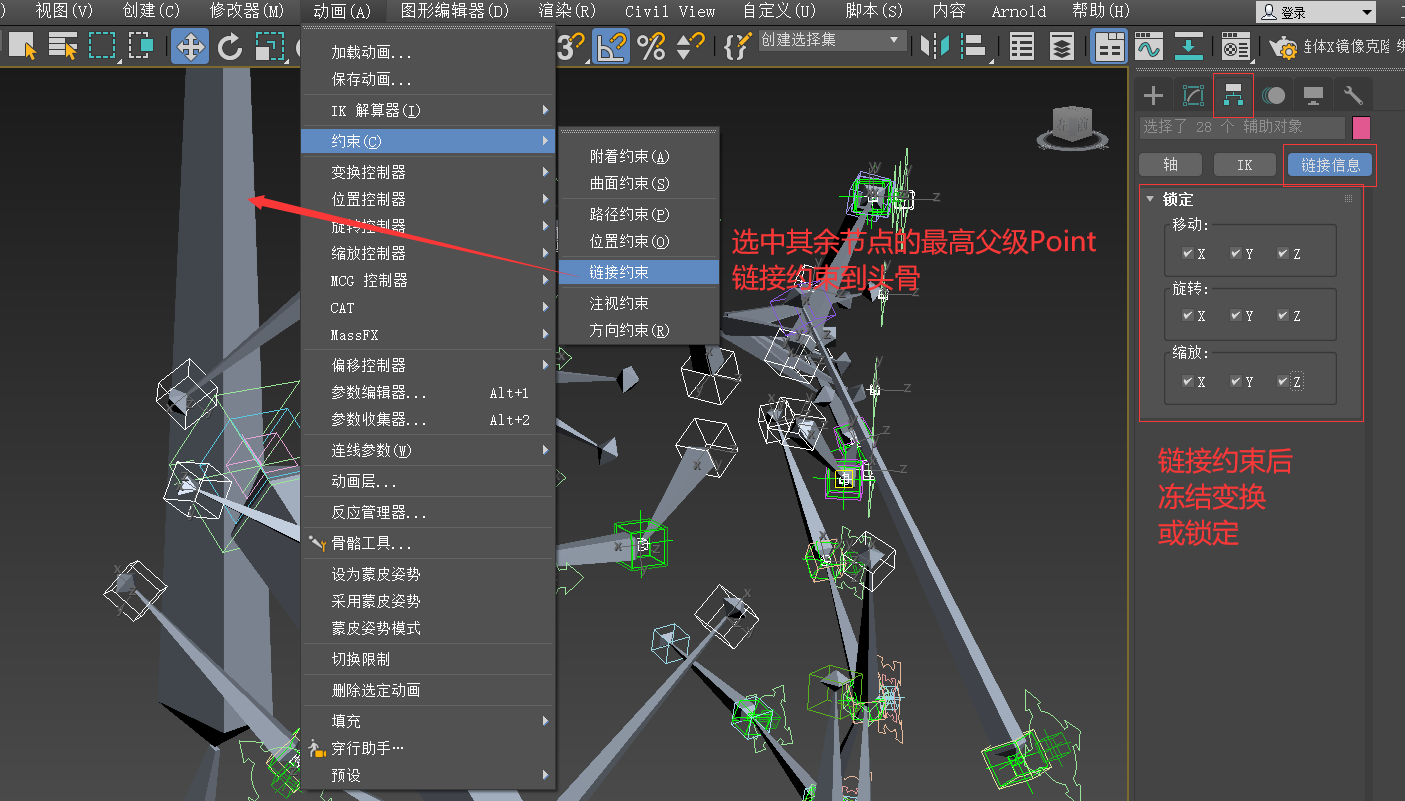

其余节点的最高父级Point可通过链接约束绑定到头骨上
此时旋转一下下颚骨，检查节点的伸张效果，对于权重可进行调整
---79.4 控制物体装配

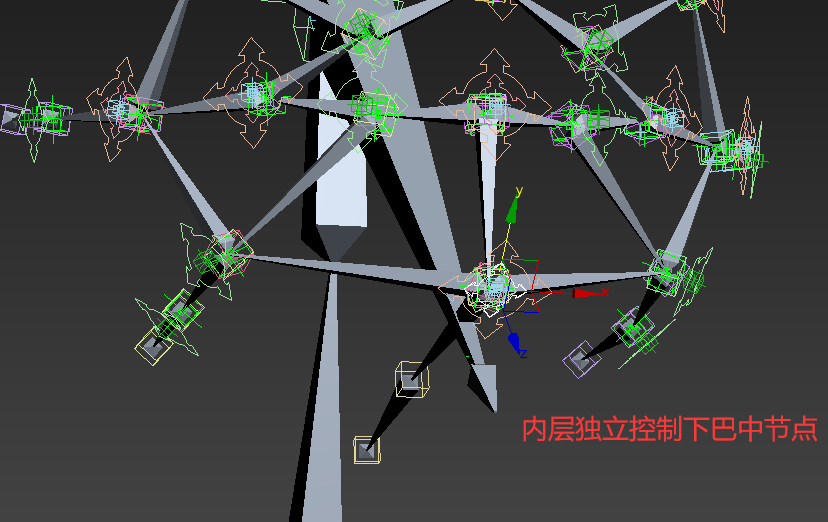

在77节中我们为下巴中部节点配置了双层控制，这里内侧控制物体通过78.2节中的绑定独立控制节点
外层的控制物体，我们希望用它的位移来控制下巴的运动

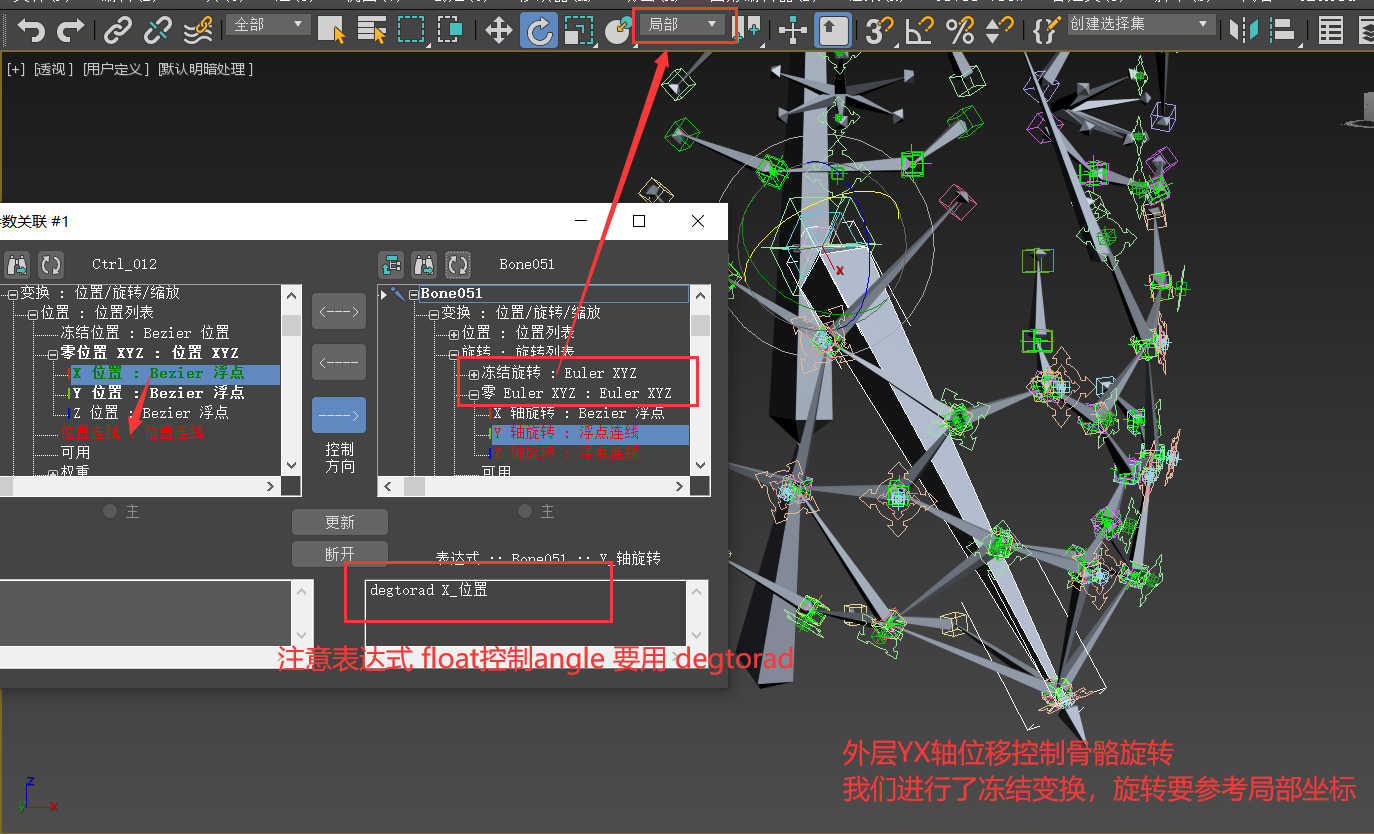

在旋向上我们通过YX轴位移，连线绑定控制下颚骨骨骼的ZY轴旋转上
注意我们 对骨骼进行了冻结变换，因此零旋转需要参照局部坐标系轴向确定 ，位移则永远参考父物体坐标系 （关于这个轴向问题详见文章开头补充的文章）
注意这里是float控制angle，表达式需要 degtorad进行转换
我们还希望控制物体Z轴的移动，能够控制下颚的伸出效果（下颚骨延伸方向进行位移）
（这里因为有这个伸出效果，因此没有用HI进行装配，而是用连线参数）
但这里就出现了一个问题， 位移的控制轴向是参考父坐标系进行的（无论是否冻结变换）（关于这个轴向问题详见文章开头补充的文章）
对于控制物体而言因为它有一个方向对齐的父Point，因此它的父坐标系Z轴和自己的Z轴位移同向

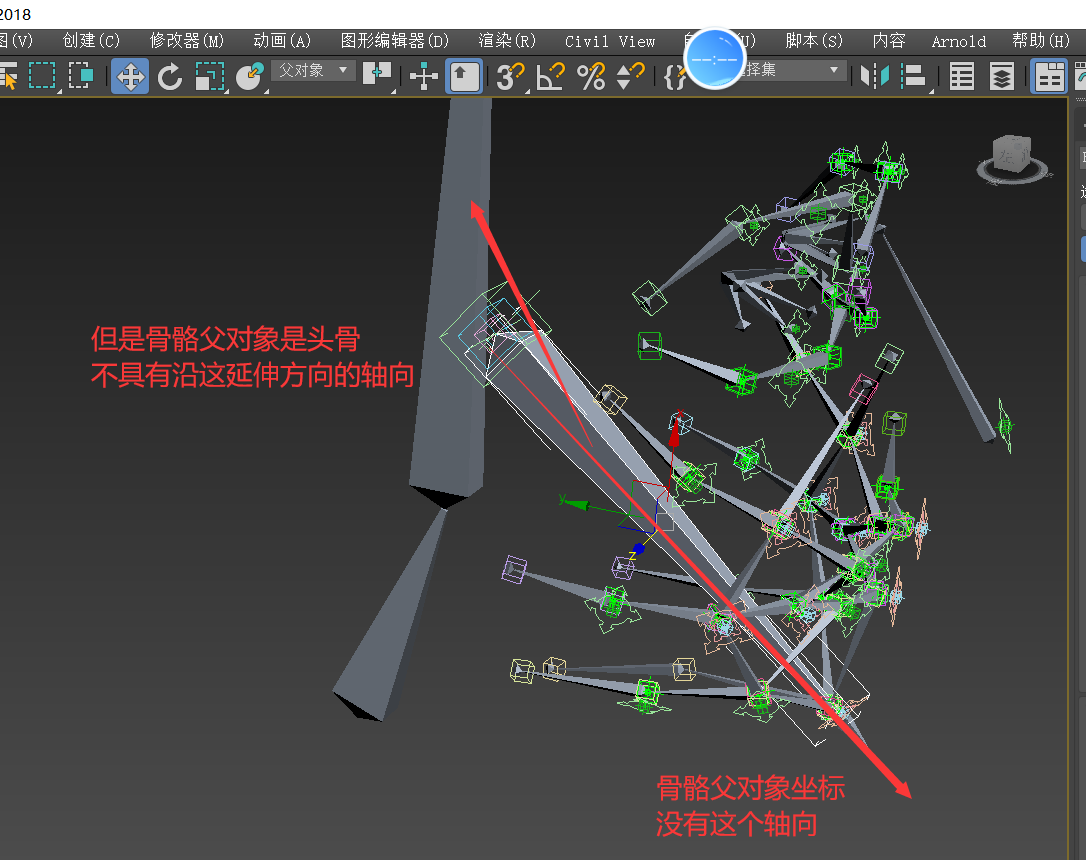

但是下颚骨的父物体是头骨，在父坐标系下它并没有沿着延伸方向的轴向

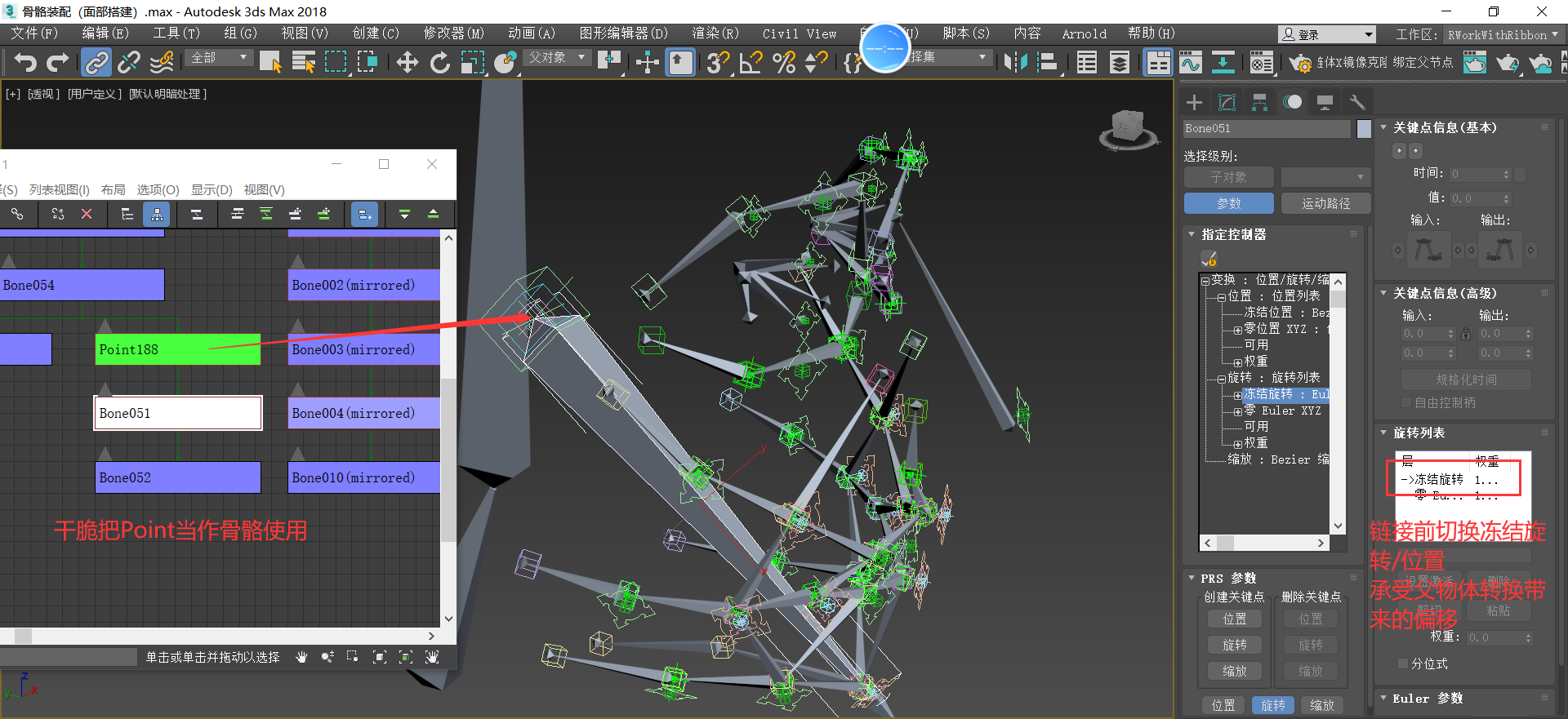

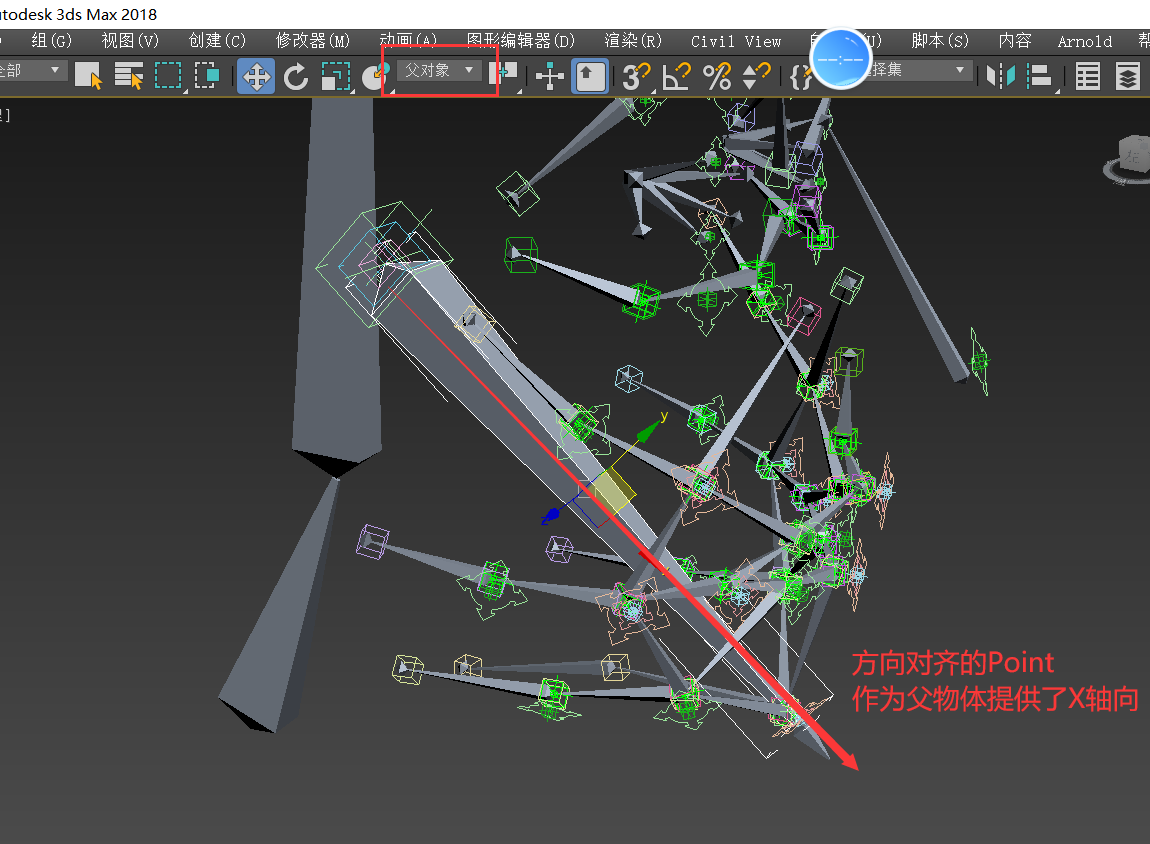

因此这里我们需要更改一下骨骼节点的设计，这里干脆就 把标记初始姿态的Point作为其父节点 ，从而提供延伸轴向， 这个Point我们就将其当作骨骼节点，加入到骨架体系中
更改父物体之前，骨骼需要在位置/旋转列表中， 切换启用冻结位置和冻结旋转控制器，用于承受修改父物体导致的偏移
此时就可以将控制物体的Z轴位移，绑定到骨骼的X轴位移上，从而控制下颚的伸出效果
由于节点的最高父Point通过链接约束绑定到了骨骼上（79.3节），因此也存在运动回传的问题（78.2节），我们也需要通过连线绑定一个自我控制，消除掉自身的位移运动效果，从而只保留下颚骨回传的旋转/位移，带来的运动

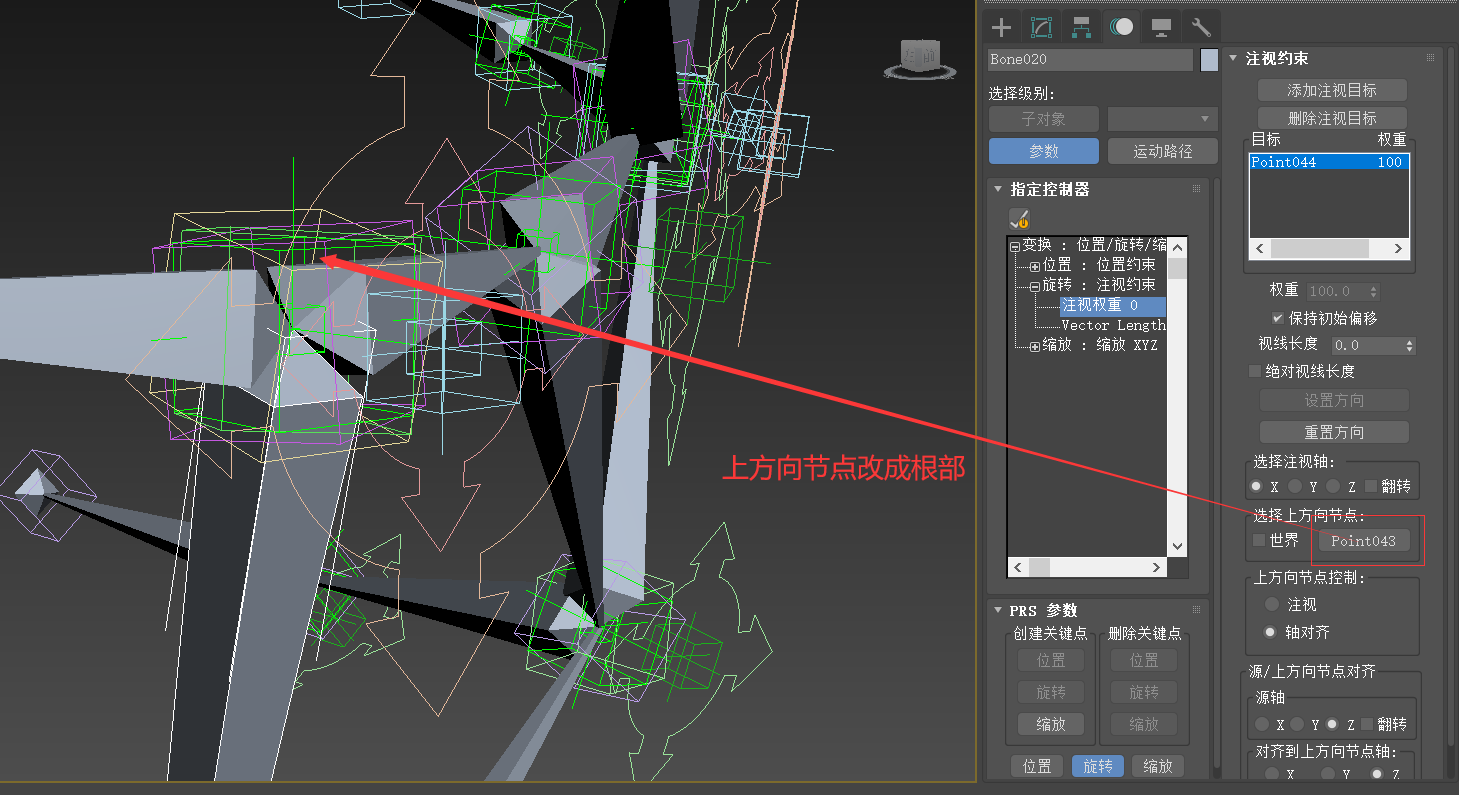

特别的，我们还需要更改一下下巴中部骨骼的上方向节点，改为其根部的虚拟体
75节中骨链绑定，我们是按照其注视目标作为上方向节点，也就是末端节点作为上方向节点的
然而这里注视目标也就是下巴中部那个控制节点，在运动时会受到下颚骨旋转的影响，导致这段骨骼产生不必要的旋转
下颚装配的最终效果：
https://www.zhihu.com/video/1473346615993483264
80.眉骨装配
先用78.2节的方法，对节点的独立控制进行装配
我们希望通过中间的控制物体来统一的牵动，控制眉骨运动

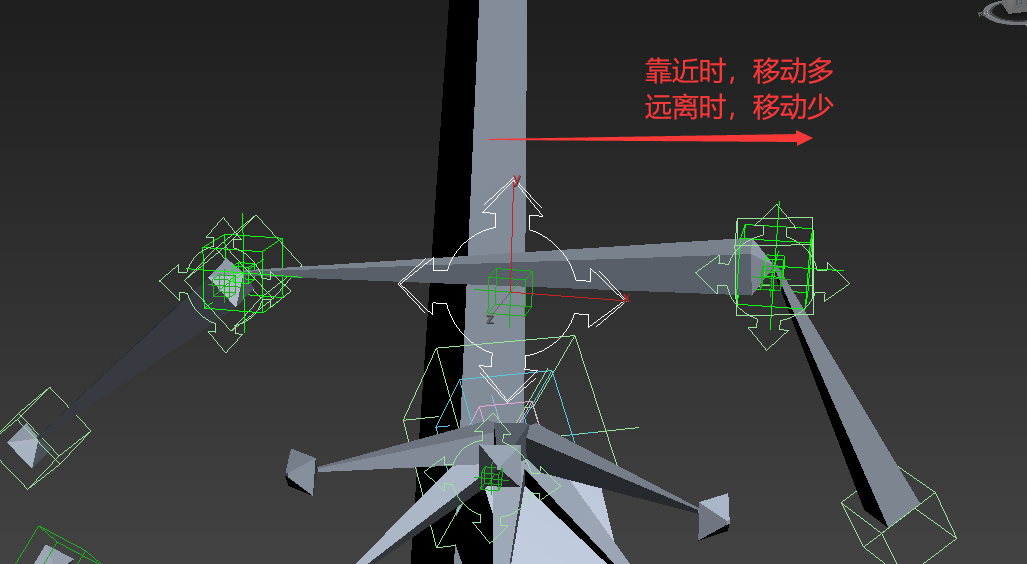

对于X轴，我们希望当控制物体靠近节点时，节点能更多的位移，远离时更少的位移
还是通过连线参数进行绑定
先确保所有的控制物体，辅助物体，都被 冻结变换，为连线参数提供“零位点”，方便表达式的编写
通过 if else 语句 判断X_位置的正负，选择不同的比例应用即可， 注意表达式中X_位置的正负
//右侧 >0 方向：
