TEM衍射斑点标定之DM软件

虽然 透射电子显微镜(TEM) 能在纳米尺度上实现对待测样品 形貌、 尺寸的分析 ； 结合选区电子衍射(SAED)，可以更进一步实现对待测样品的 晶体结构、 晶相组成的鉴定 ，从而提高样品分析的准确度和可靠性。可是，每个刚接触TEM的小白，看到数据总会问师兄师姐们，我这个该如何下手，是不是？

一张好的TEM图能让你的paper更自信更完美。 接下来我们分享一下 如何用DM软件标定看到就头疼的SAED图 。通常说的图如下，DM文件和图片文件都可以打开。

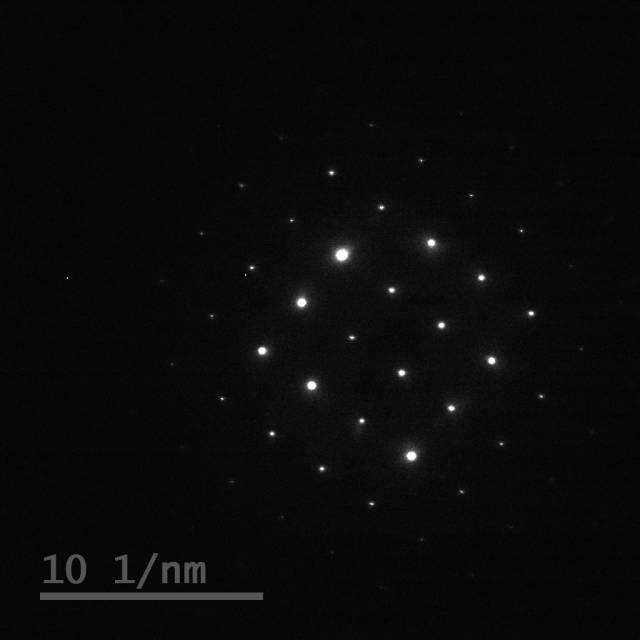

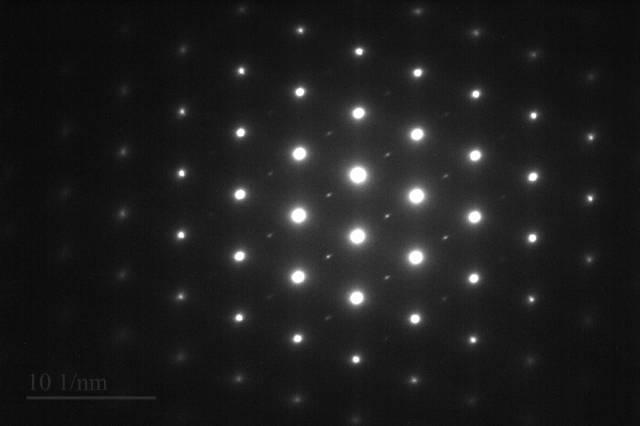

单晶照片

多晶照片

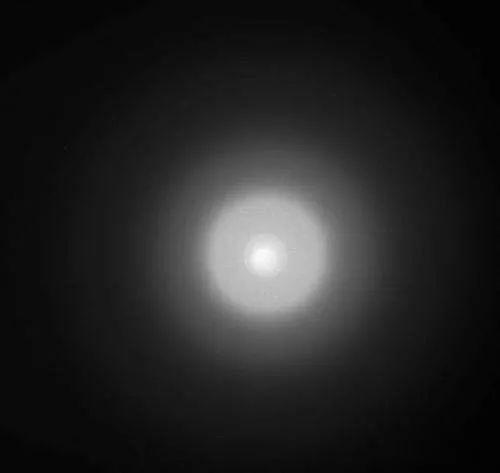

非晶照片

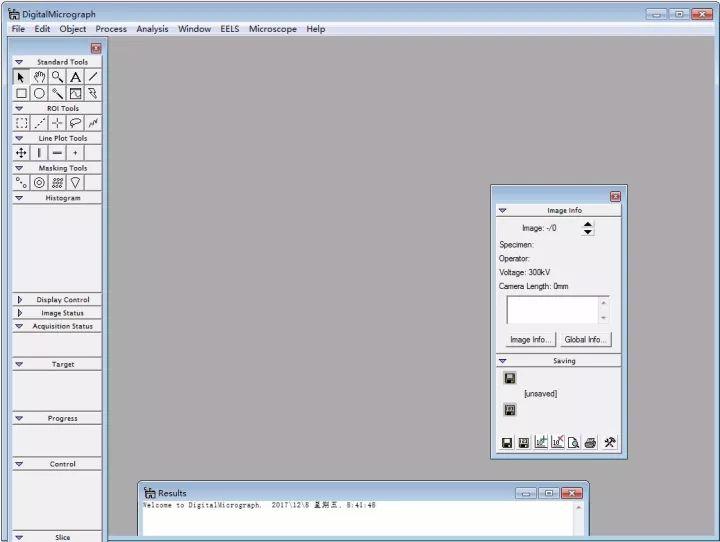

接下来我们简单演示下用DM软件标定多晶与单晶的SAED图片方法。以下是软件的工作界面。

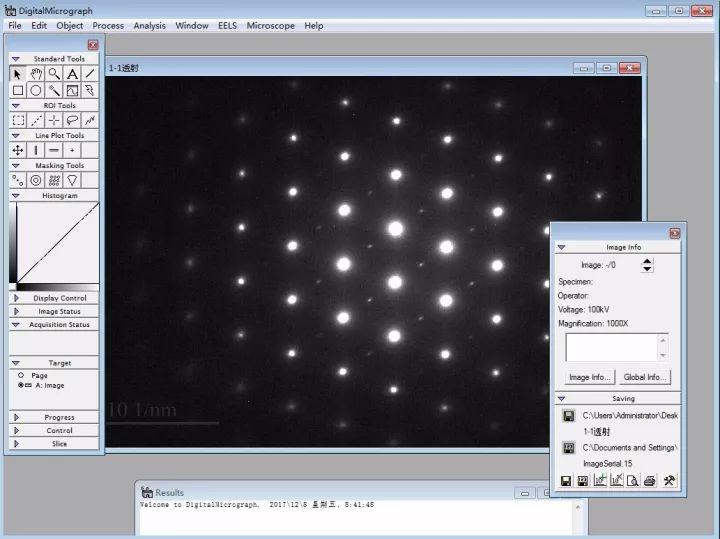

导入所需要处理的图片（file—open---目标文件）

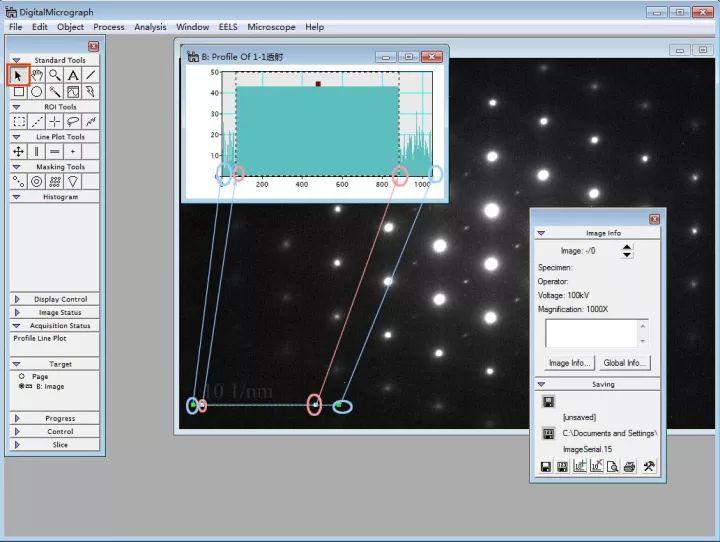

第一步 标尺长度标定： 主要利用 standars tools 中的长度测量功能；具体操作为点击鼠标左键，选择起点，按住不要松拖动到目标长度，松开后出现profile of 对话框。

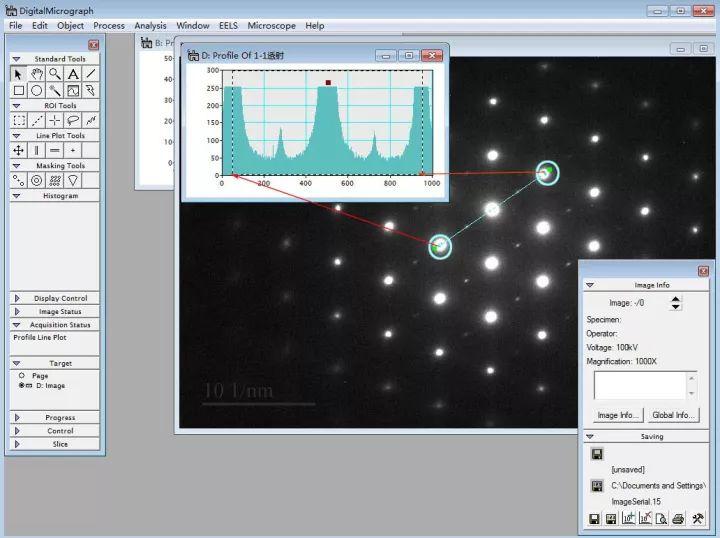

然后在 profile of 对话框中点击左键不要松，拖动可选择沿图像中已知线条（图中蓝色线条包围区域）任意长度距离的线条（图中红色箭头包围区域）。在线条的中间显示出所选区域所占长度单位。再测量出标尺长度。图中为810单位长度，即在图像中810单位长度代表实际的10 nm-1 。也就是说81单位长度代表1 nm-1 。

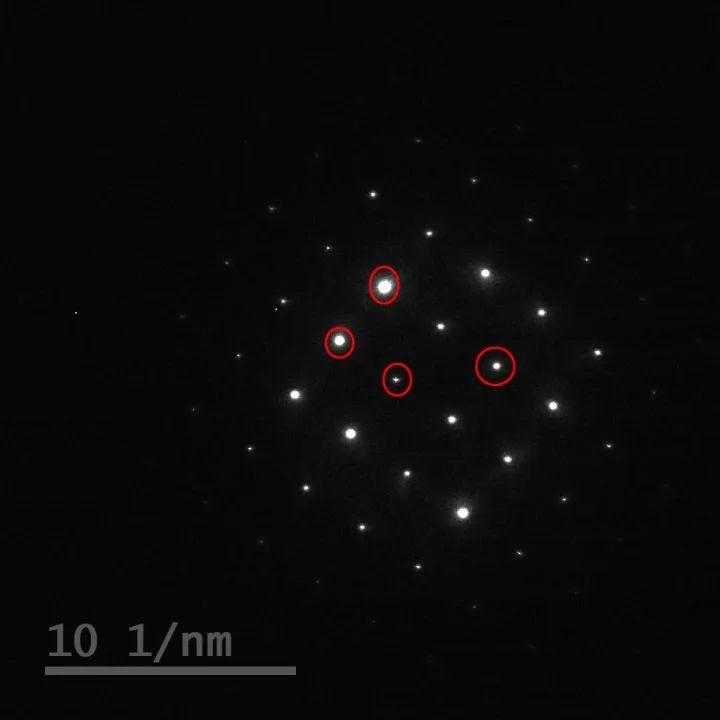

第二步 衍射斑间距标定 ：选取SAED图中比较明亮的两个过圆心的对称点，量出两者之间的距离，图中为904.8个单位长度，则任意一衍射点到圆心的距离为904.8/2=452.4 单位长度。即对应于452.4/81=5.585 nm-1 。然后对所得结果取倒数1/5.585=0.1790 nm。此即为图中衍射点所对应的衍射晶面的晶面间距。

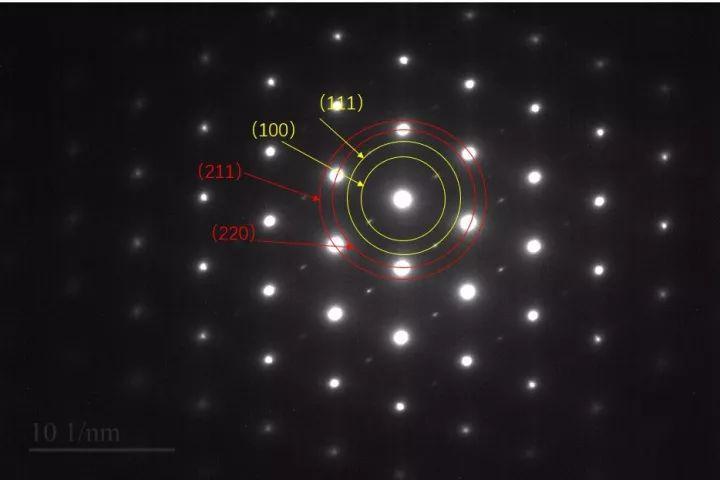

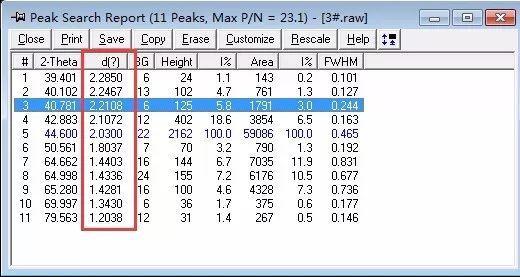

假设该种材料已知，打开jade，调出其标准卡片（本例随意选取了一个），将测量的距离和标准卡片数值 d 进行比对。假设我们测出的d值分别对应于该材料的(211)、（220）晶面间距，则确定衍射斑点对应的面为（211）和（220）晶面。

对于多晶材料，将SAED图导入PPT或者其他作图软件, 经过处理得到指认出衍射圆环的SAED图或则以平行四边形法标出多套衍射斑点。

对于单晶材料，处理过程一样，但是由于单晶材料的平移对称性，在测量的时候中心的选择可以是任意的，即图中的任意一点都可作为原点（000）点（图中红圈所示）。每一个衍射点对应于一组衍射晶面。但是，一旦选定以后所有的晶面指认都要相对于该选定原点操作。

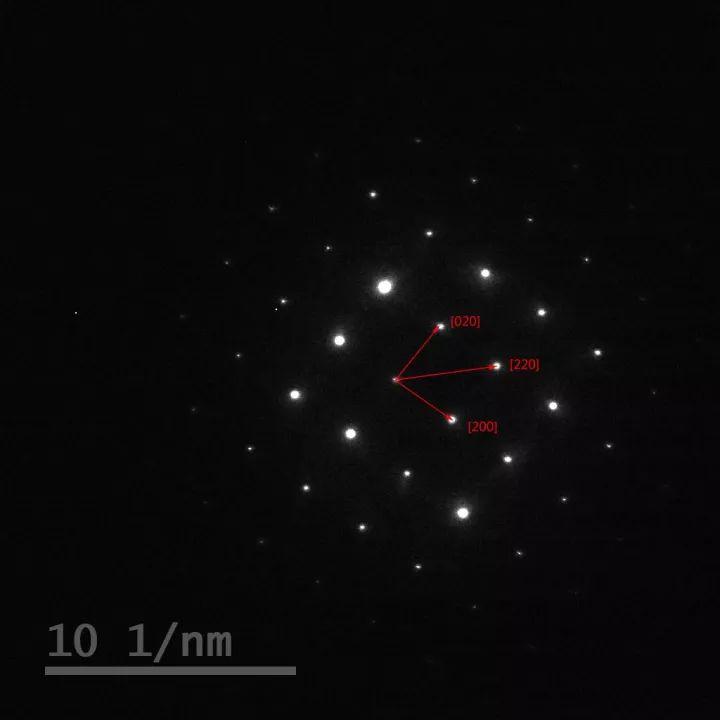

单晶材料SAED照片最后处理结果如图所示。需要注意的是，单晶材料中衍射点所对应的衍射晶面满足矢量叠加原则。

如果当我们用某些仪器测试的结果在用DM处理时，测量衍射点到中心距离时直接显示长度（nm-1），这种情况下不需要标尺标定，直接测量距离，然后求倒数即可得到对应衍射晶面晶面间距。
