Solidworks Flow Simulation仿真分析以及数据导出教程
Solidworks Flow Simulation仿真分析以及数据导出教程
1.打开solidworks 2020

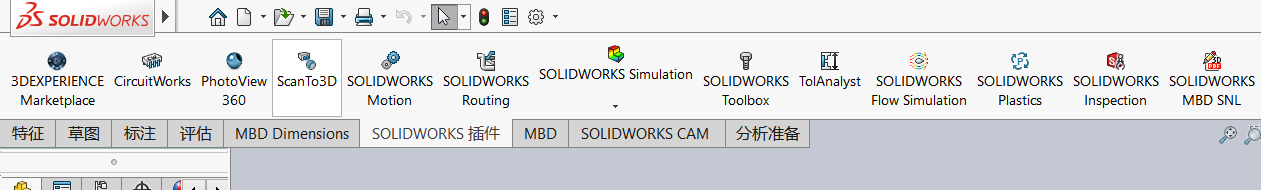

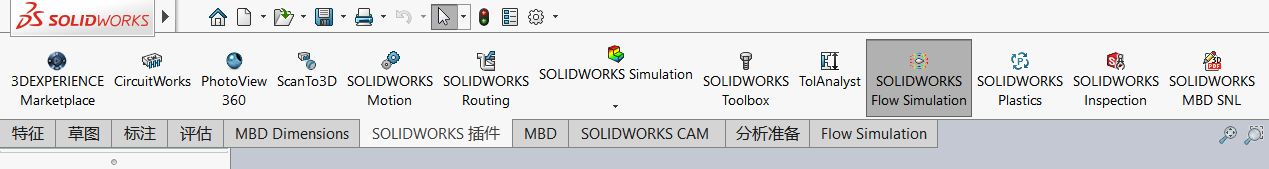

2.在菜单栏找到solidworks插件，点击solidworks Flow Simulation
3.此时，在菜单栏可以看见Flow Simulation插件，点击它即可进行后续操作。
4.新建一个圆柱，进行流体仿真分析，圆柱拉伸100mm的长度

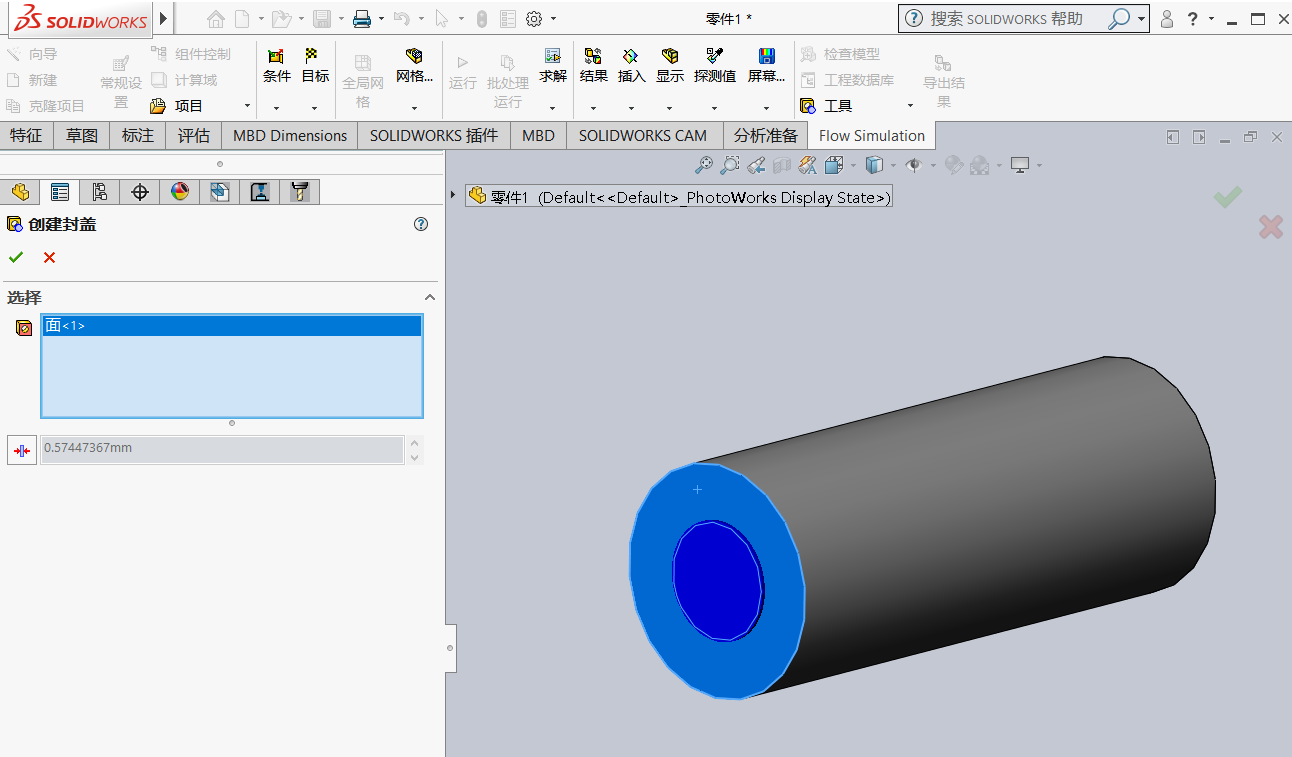

5.在Flow Simulation中，选择工具，选择端盖工具，分别给左右端面密封起来
6.保存模型，点击左上角的导向，填写项目名称，下一步
7.单位选择SI（m-kg-s），下一步

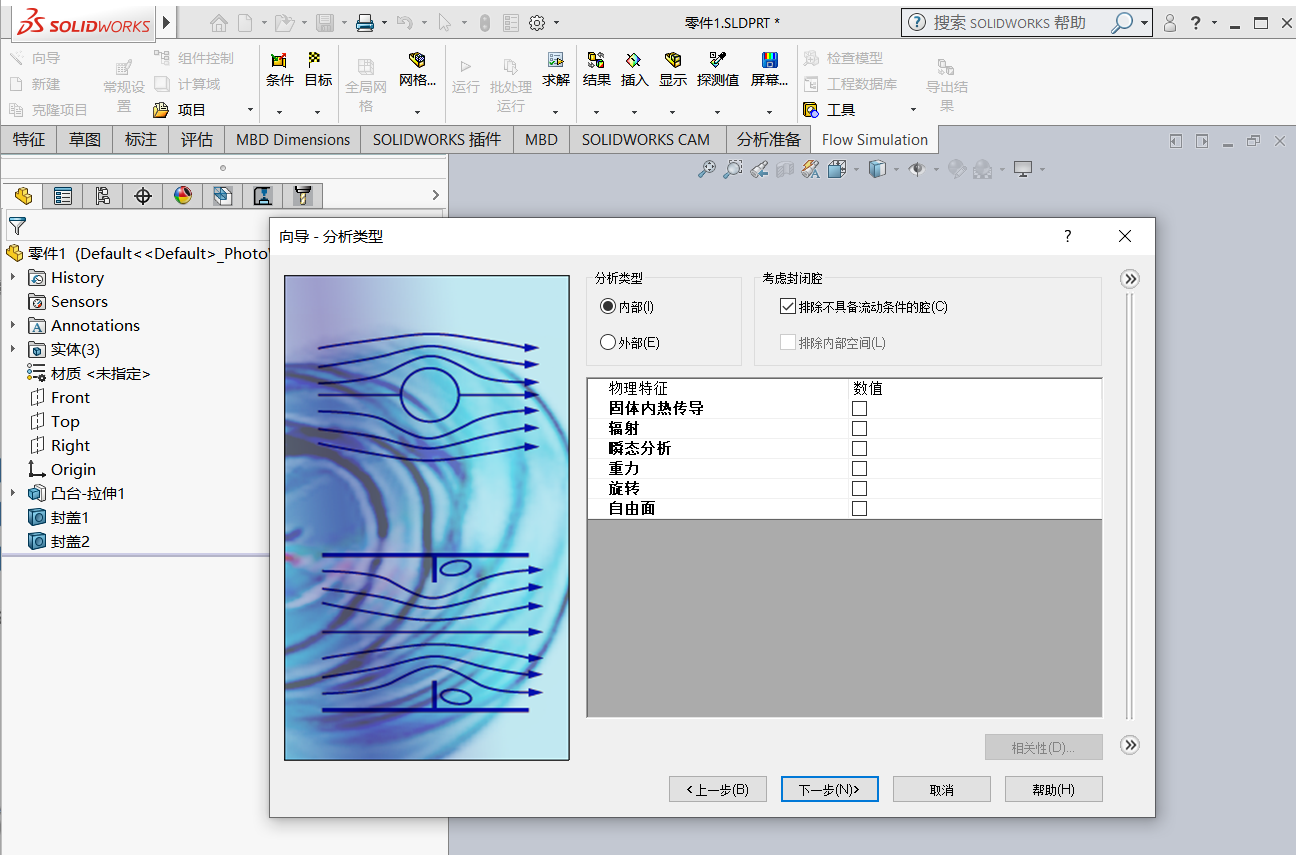

8.分析类型，选择内部，下一步
9.选择流体仿真的成分，选择真实气体，选择氩气，下一步

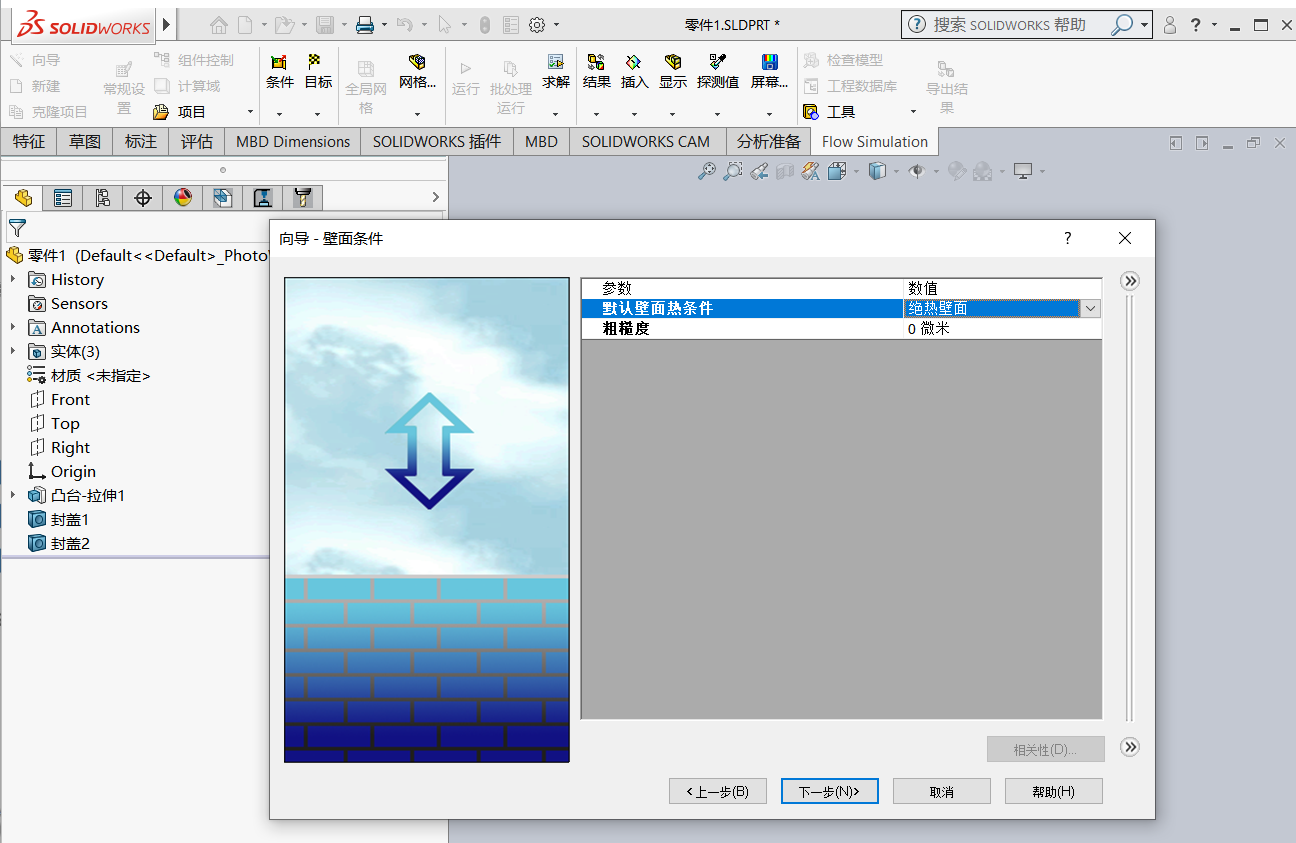

10.填写壁面条件，绝对隔热；填写粗糙度，0微米；此参数根据实际需要填写

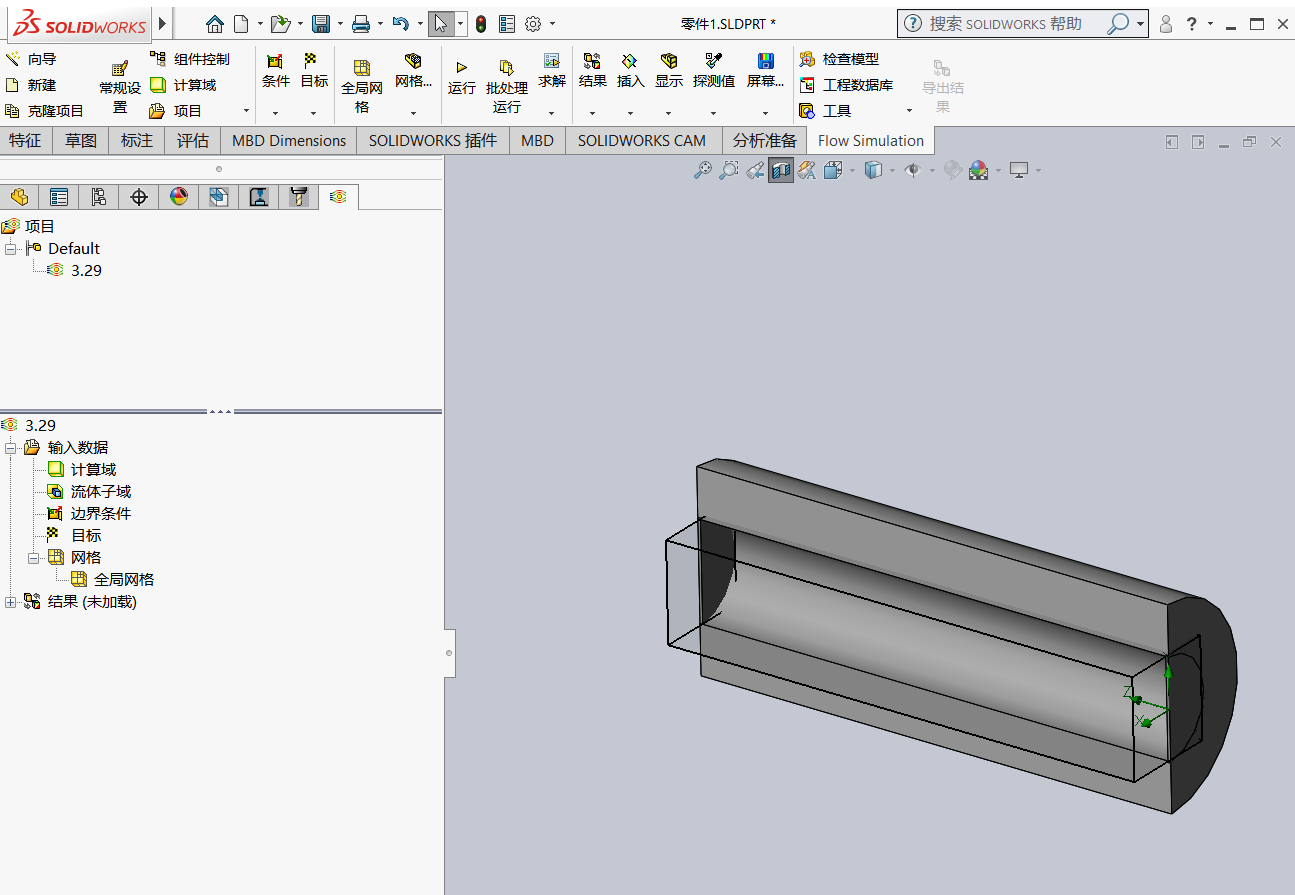

11.截取圆柱的剖面图，中间剖开即可；一会方便选择内部端面
12. 右键，插入边界条件，选择一个内侧的端面作为进口，选择入口速度，设置6m/s速度，勾选确认

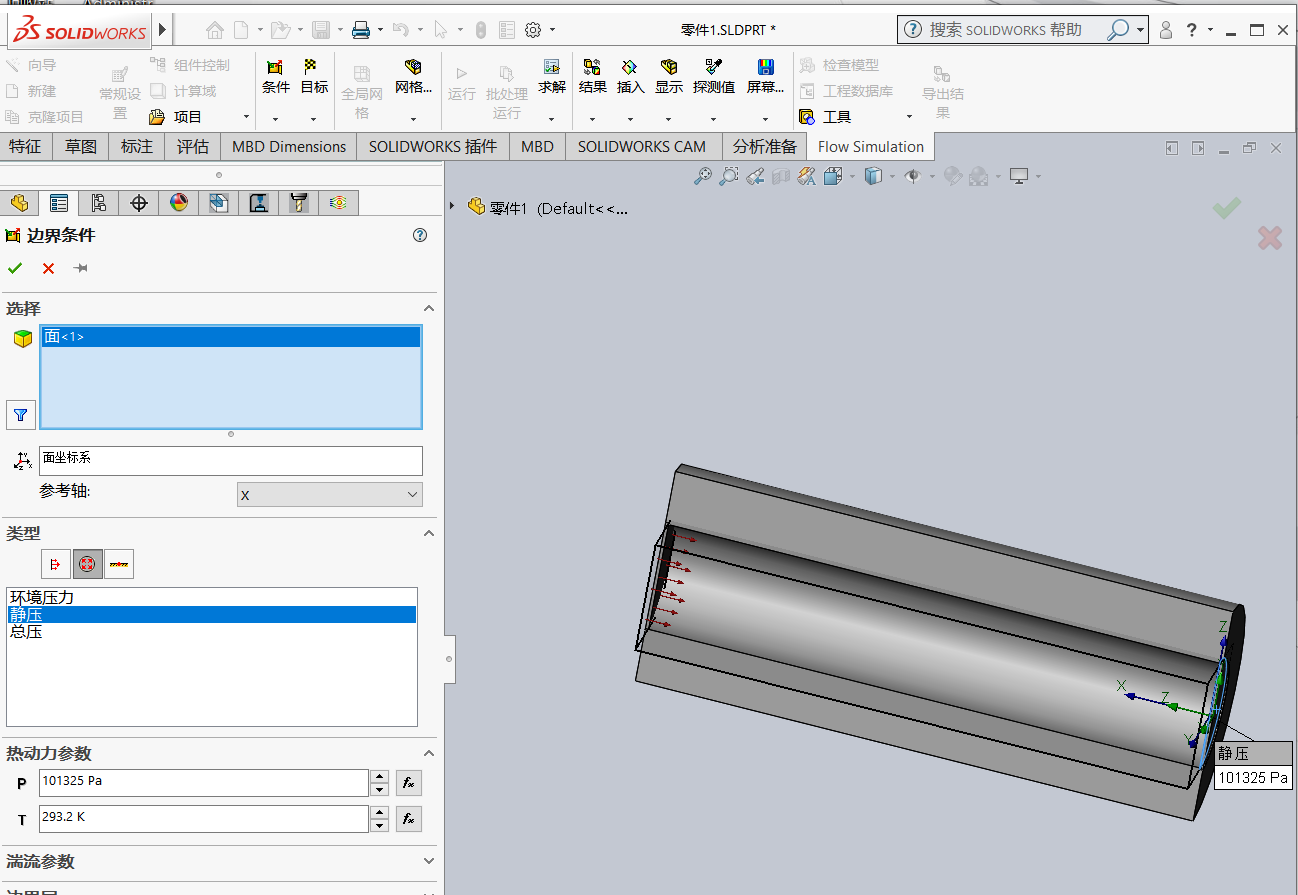

13.操作同12，选择另一个内侧端面作为出口，出口设置为静压，勾选确认
14.右键，插入全局目标，选择需要分析的参数，这里选择静压、总压、速度等参数
15.右键，设置全局网格设置

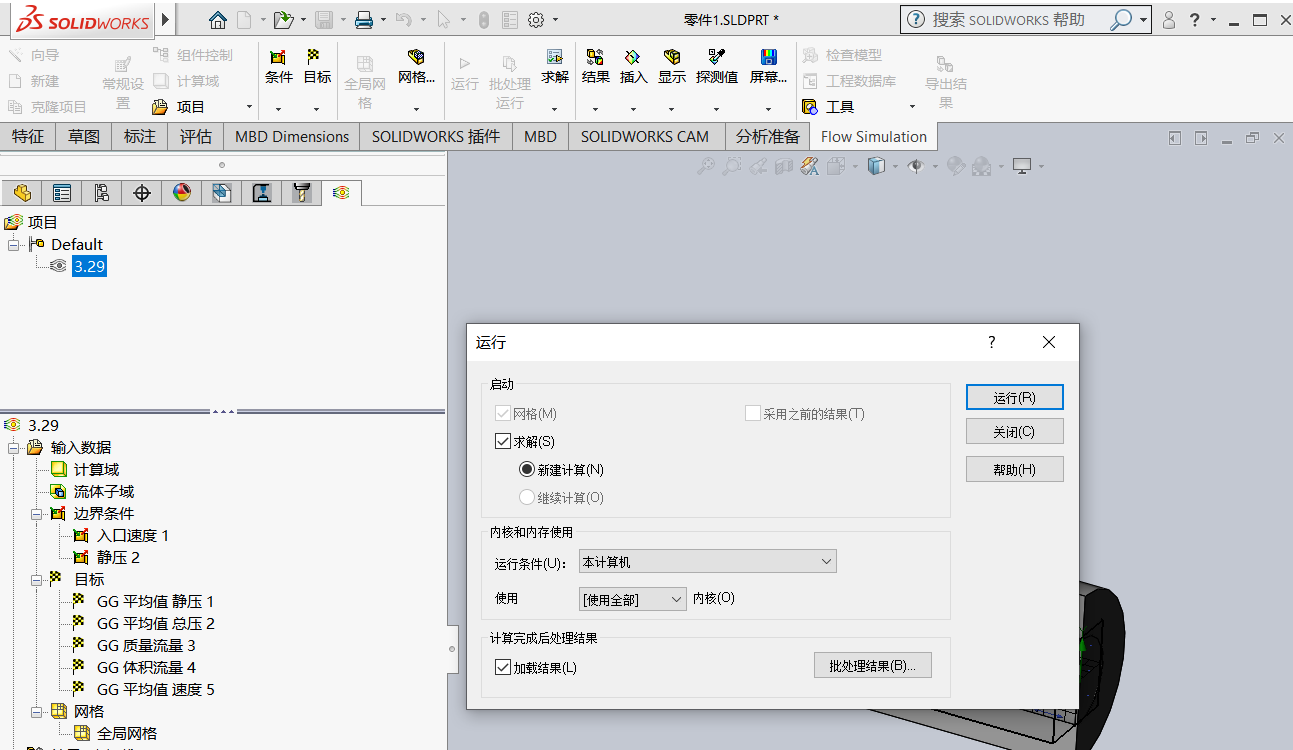

16.运行仿真，右键项目下新建的任务，选择运行，弹出运行窗口，可根据需要选择仿真使用的电脑核数，点击运行

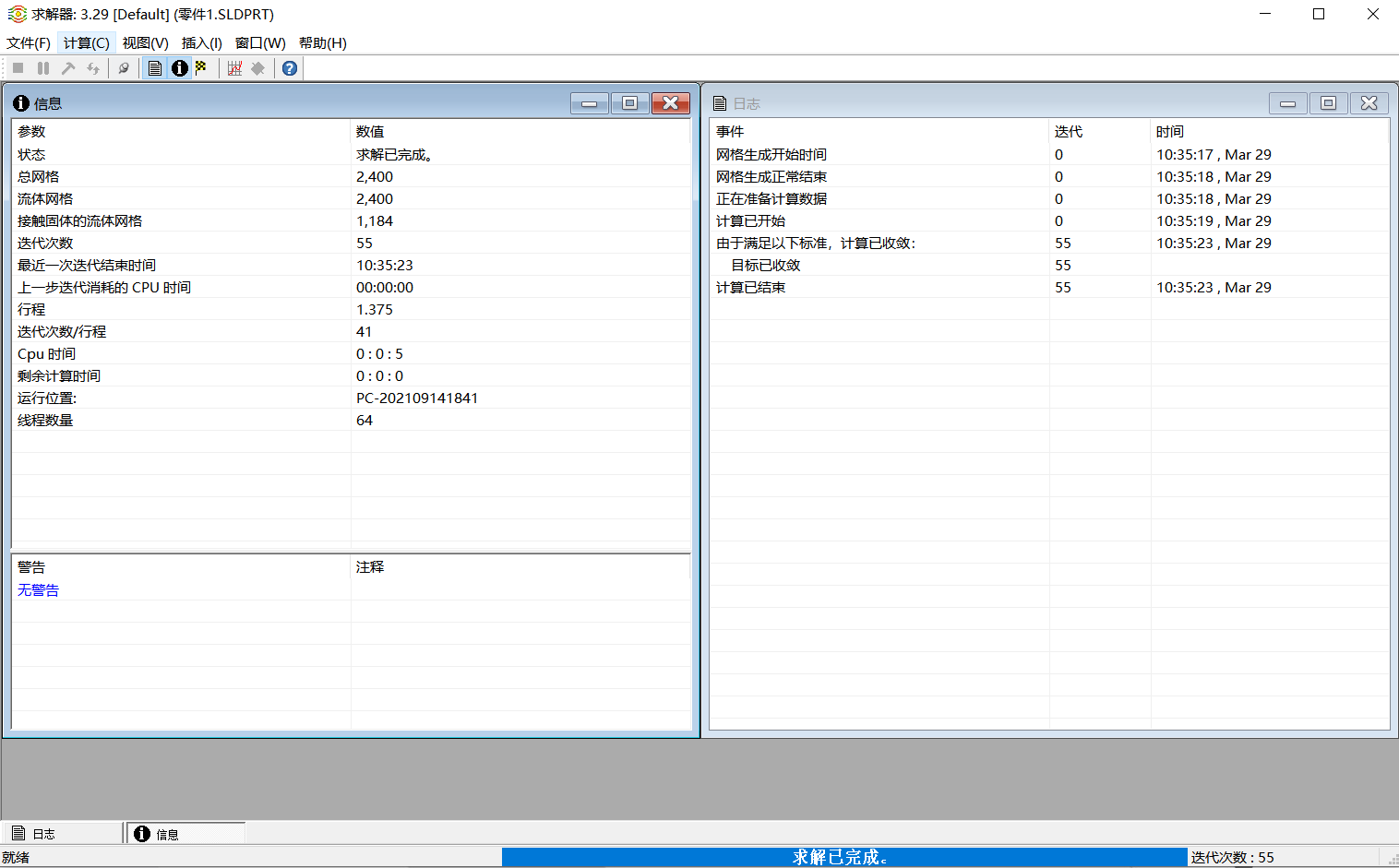

17.仿真完成

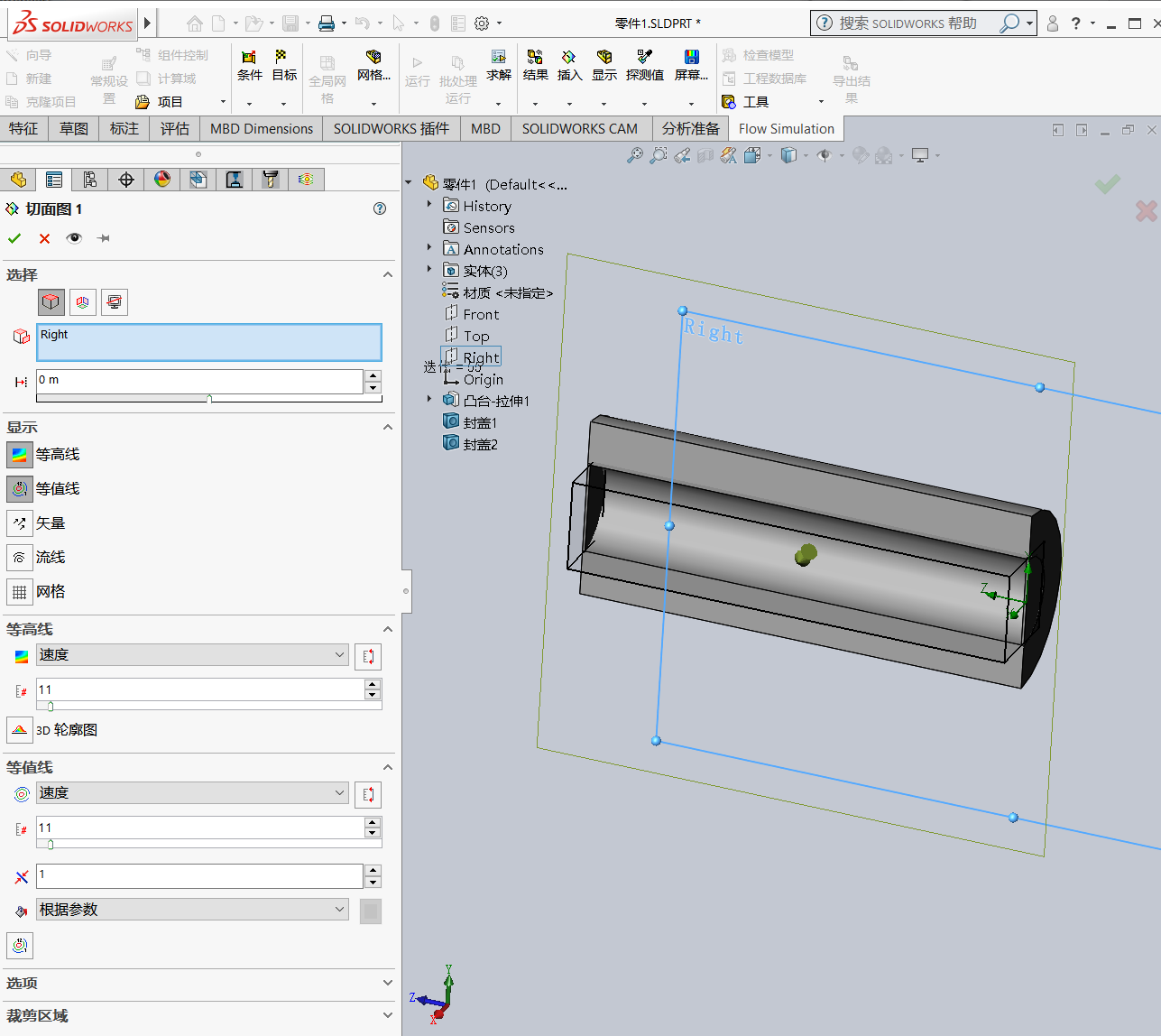

18.生成切面图，右键切面图，插入，选择剖切平面，设置偏移的距离，选择需要显示的数据，点击对勾即可生成切面图1

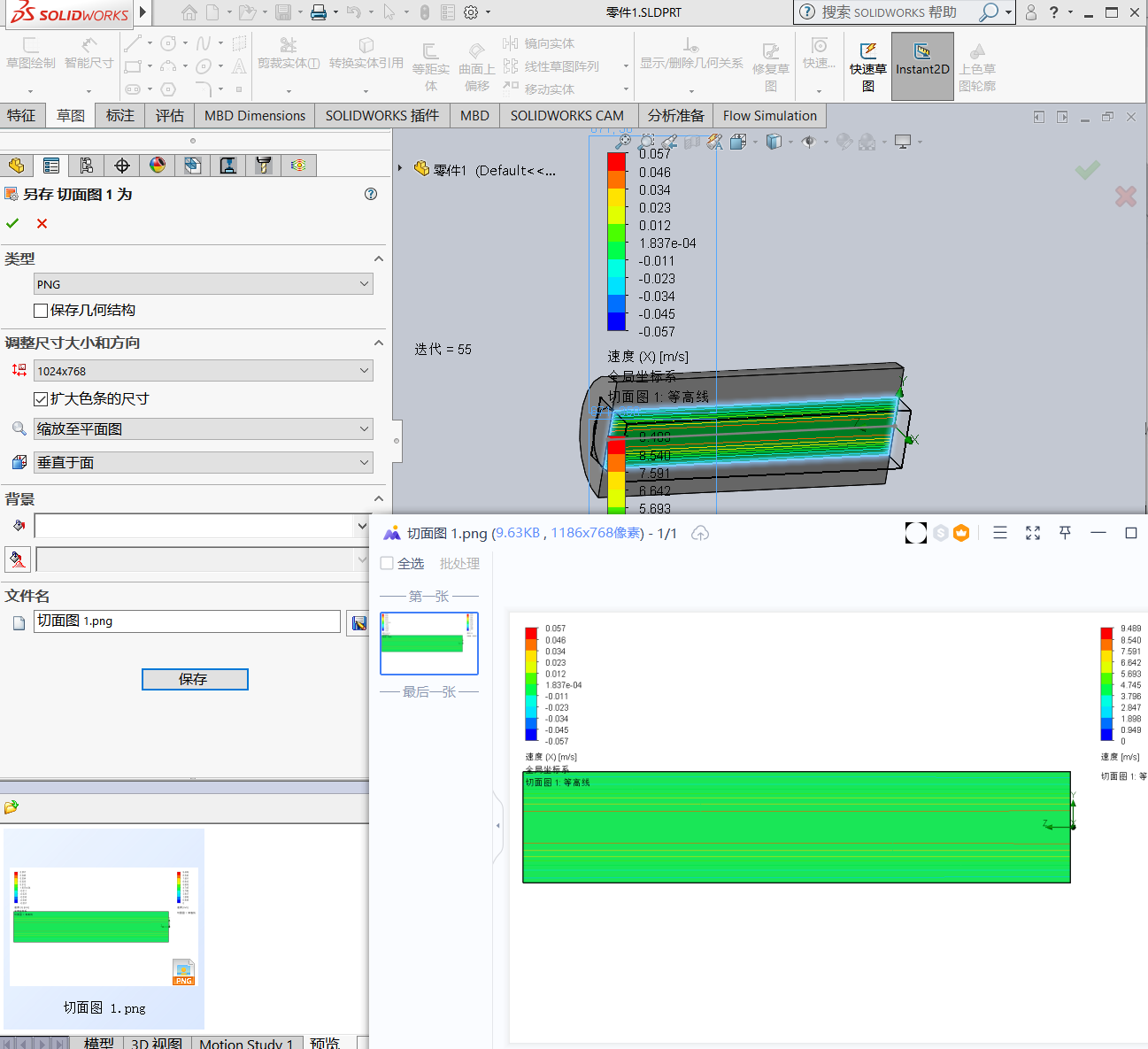

19.导出切面图，右键切面图1，可调整视图方向和图片背景，选择保存路径，点击保存
20生成流动迹线，右键流动迹线，插入，选择进口/出口内侧面，可设置流动迹线密度、形状，透明度等，点击对勾生成流动迹线，导出方法参考19

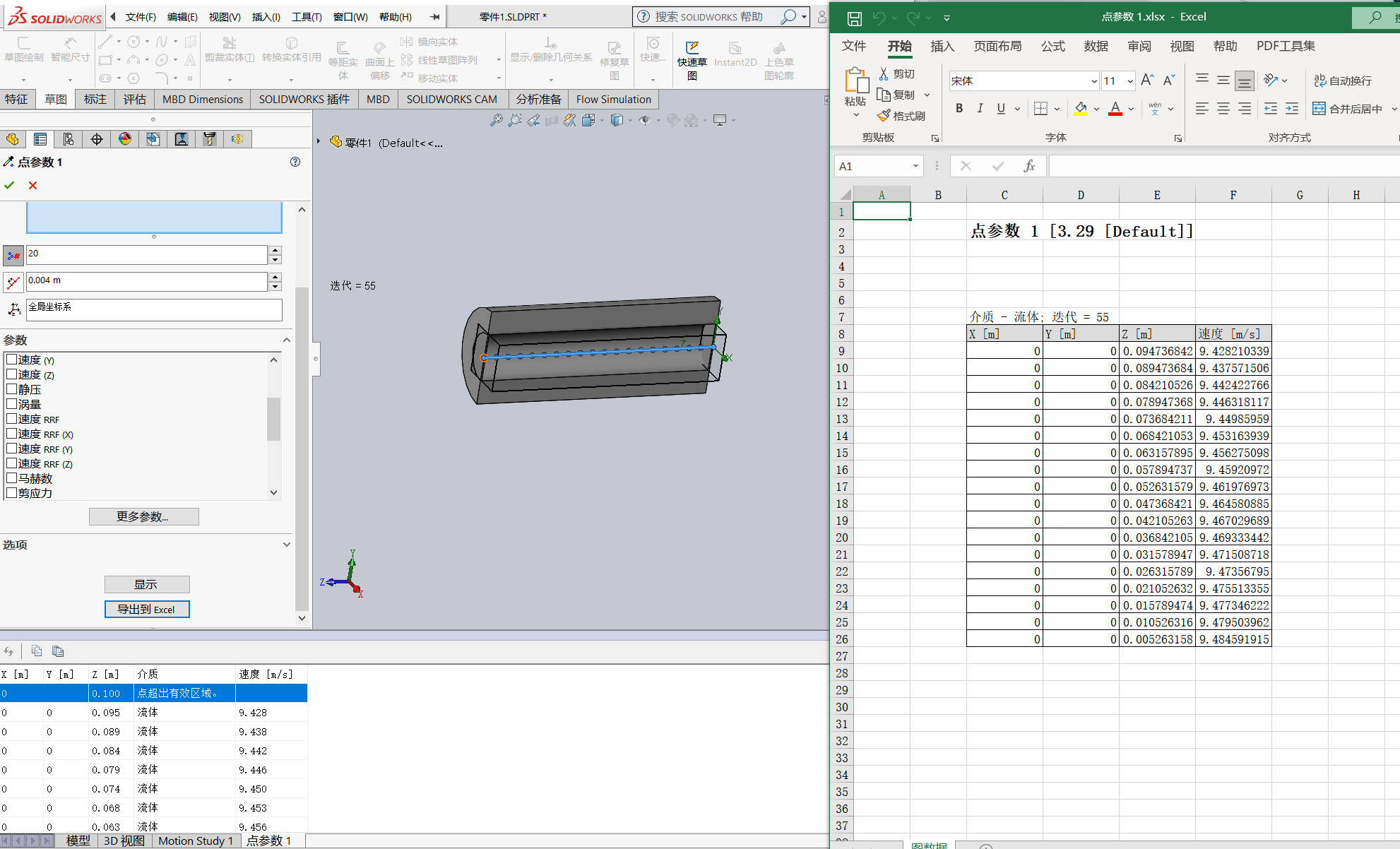

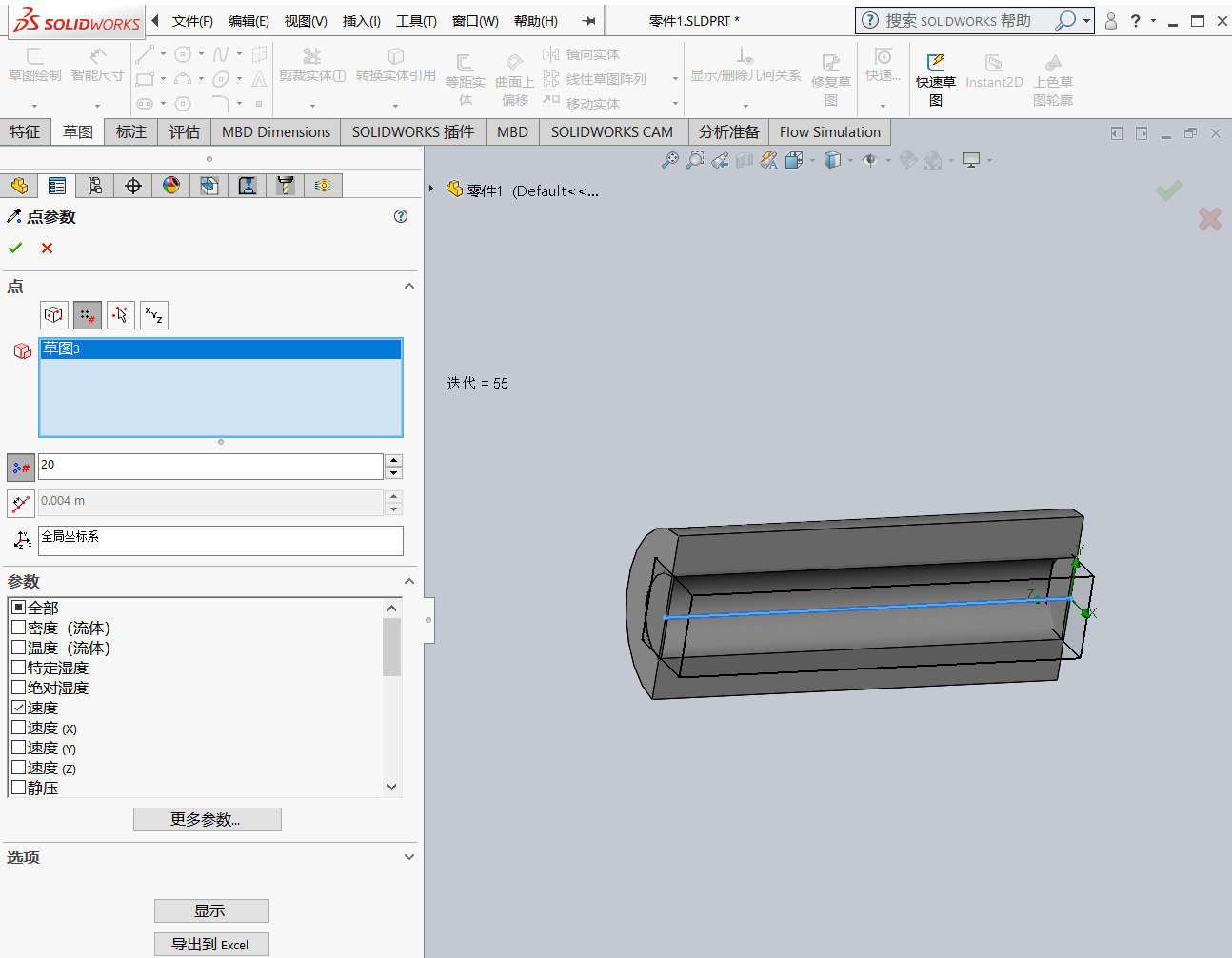

21.生成某点的速度数据，右键点参数，插入，可通过鼠标选取/草图，坐标等方法定义点，选择需要生成的参数，点击显示即可生成

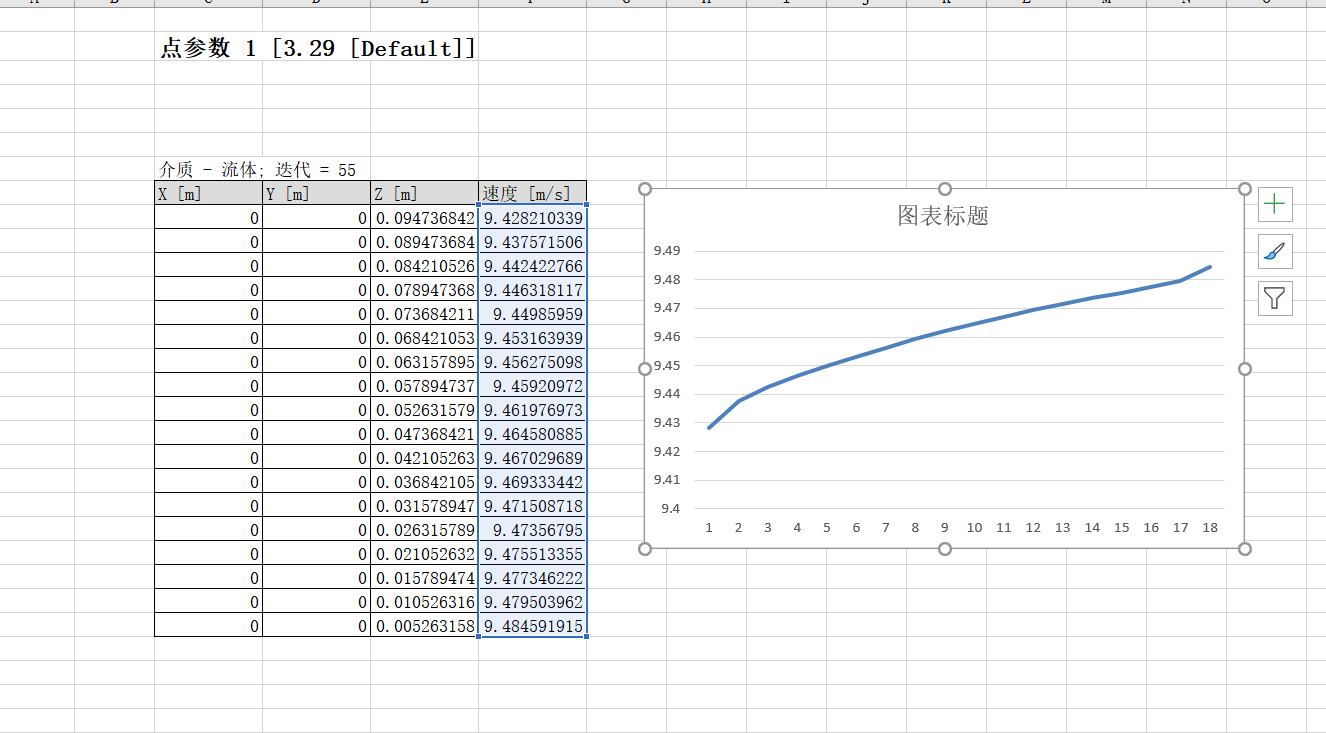

22.导出到excel，选择导出到excel可直接将数据导出到excel，再插入折线图就可观察到数据的变化趋势
