TensorFlow Lite的 GPU 委托代理（Delegate）是什么，怎么加速模型推理

2 年前 · 来自专栏嵌入式AI

本文将会结合TensorFlow的中文蹩脚文档和我的理解， 浮光掠影地 对委托代理（Delegate）做一定的解释。如果出错了还请读者指出，本文仅从TensorFlow Lite的文档出发结合我的思考，不做代码层面的分析。
需要注意的是，TensorFlow Lite的官网对于委托代理（Delegate）API的声明为 仍处于试验阶段并将随时进行调整 。

1. 什么是委托代理及其优点

TFLite的委托代理 是一种将部分或全部的模型运算委托予另一线程执行的方法 。

不过从我对文档的理解来看，感觉更像是添加的一种硬件后端（代理我想应该只是调用调用层面，不是底层实现，另外在 Hexagon DSP的委托代理部分，文档坦言说Hexagon DSP的代理就是为了补充NNAPI，特别是针对那些NNAPI不可用DSP加速的、老旧驱动的设备，毕竟这些老旧设备也没有NNAPI这个东西，但有DSP硬件），交给模型的子图来去执行。比方原始模型的CPU执行Graph如上图。交给GPU的委托代理后，原Graph变为下面这样：

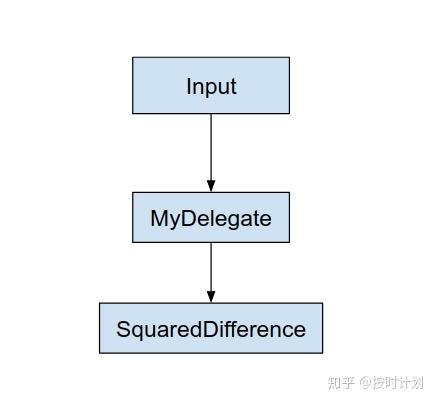

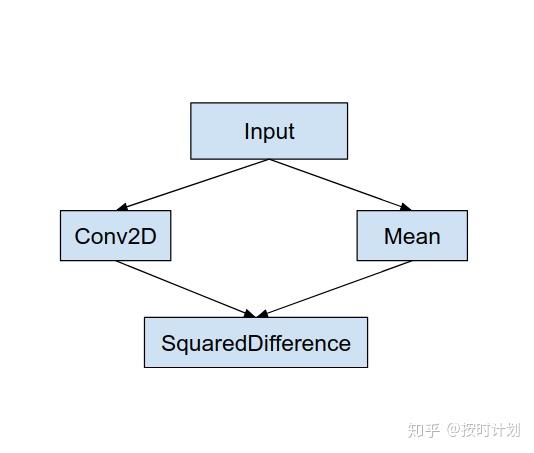

可以看到TFLite将原模型Graph做子图融合，将Conv2D和Mean结点的计算都交给了代理，前后的输入和输出都是一样的。中间的结点被代理处理，就成为黑盒。这个过程也可以理解成是 TFLite 对模型做了“翻译”，将其”翻译”为将执行后端的黑盒子图。

不过一般来说，该过程存在内存交换，若原有Graph模型中的“翻译转换”并不完全，那么将会有很多计算落在CPU上，原有Graph会拆分成很多子图交给委托代理执行。这种情况性能会因为来回的数据拷贝带来性能损耗。而且据我的一个小伙伴反馈，拿CPU和GPU来说（端侧），跑完CPU再接着跑GPU，或者相反，性能都会带来不稳定波动（下降）。

委托代理的优点：综合移动设备的算力和功耗，在CPU上做高算力计算不划算，但其他设备如 GPU 或 DSP 等硬件加速器或者如华为NPU，联发科APU、三星VPU之类的却可以获取更佳的性能与功耗表现。

2. 如何添加一个代理

注：这部分贴了文档的代码，挺长，不感兴趣的同学跳过即可。

TFLite的文档有说明（下面内容复制，粘贴一下原文档并做适当调整）：

定义一个用于负责评估代理子图的核心节点；
创建一个用于负责注册该核心节点以及说明代理可用节点的实例 TensorFlow Lite 代理（即下面的 class MyDelegate ）。

为了使用代码进行说明，下面将定义一个可执行 Conv2D 和 Mean 算子的代理，并将其命名为“MyDelegate”。

// 该MyDelegate类具有一个空实现，仅作结构体的声明。
class MyDelegate {
 public:
  // 若该代理有该算子的实现，则返回“true”。
  static bool SupportedOp(const TfLiteRegistration* registration) {
    switch (registration->builtin_code) {
      case kTfLiteBuiltinConv2d:
      case kTfLiteBuiltinMean:
        return true;
      default:
        return false;
  // 代码初始化，后文会绑定具体实现
  bool Init() {}
  // 初始工作分配，如分配缓冲区
  bool Prepare(TfLiteContext* context, TfLiteNode* node) {}
  // 代理子图开始运行
  bool Invoke(TfLiteContext* context, TfLiteNode* node) {}
  // ... 添加其他所需的方法
// 为核心节点创建一个替代主 TfLite Graph 中的子图的 TfLiteRegistration。
// 有点类似实际backend kernel注册的东西
TfLiteRegistration GetMyDelegateNodeRegistration() {
  // kernel_registration有点像是Kernel的Context
  TfLiteRegistration kernel_registration;
  // buildin_code是op名，如Conv2D或Mean算子
  kernel_registration.builtin_code = kTfLiteBuiltinDelegate;
  // 这里是代理名，如GPU，Hexagon DSP之类的
  kernel_registration.custom_name = "MyDelegate";
  // 这里的free是对该节点的Buffer释放
  kernel_registration.free = [](TfLiteContext* context, void* buffer) -> void {
    delete reinterpret_cast<MyDelegate*>(buffer);
  // 此处的Init 函数，仅用于代理的初始化，而非子图节点的初始化
  //  Invoke 函数将用于运行代理图
  kernel_registration.init = [](TfLiteContext* context, const char* buffer,
                                   size_t) -> void* {
    // 在节点的初始化阶段中，初始化“MyDelegate”实例。
    // Ps：有点KernelContext那个意思
    const TfLiteDelegateParams* delegate_params =
        reinterpret_cast<const TfLiteDelegateParams*>(buffer);
    MyDelegate* my_delegate = new MyDelegate;
    if (!my_delegate->Init(context, params)) {
      return nullptr;
    return my_delegate;
  // 俄罗斯套娃：套了实际的kernel计算
  kernel_registration.invoke = [](TfLiteContext* context,
                                   TfLiteNode* node) -> TfLiteStatus {
    MyDelegate* kernel = reinterpret_cast<MyDelegate*>(node->user_data);
    return kernel->Invoke(context, node);
  // 同上
  kernel_registration.prepare = [](TfLiteContext* context,
                                    TfLiteNode* node) -> TfLiteStatus {
    MyDelegate* kernel = reinterpret_cast<MyDelegate*>(node->user_data);
    return kernel->Prepare(context, node);
  return kernel_registration;
// 下面这里有意思了
// 实现 TfLiteDelegate 方法
TfLiteStatus DelegatePrepare(TfLiteContext* context, TfLiteDelegate* delegate) {
  // 评估可被代理的节点，并用代理kernel替换原Graph
  // 当我们需要获取头节点的大小时，保留一个节点。
  std::vector<int> supported_nodes(1);
  TfLiteIntArray* plan;
  TF_LITE_ENSURE_STATUS(context->GetExecutionPlan(context, &plan));
  TfLiteNode* node;
  TfLiteRegistration* registration;
  for (int node_index : TfLiteIntArrayView(plan)) {
    TF_LITE_ENSURE_STATUS(context->GetNodeAndRegistration(
        context, node_index, &node, &registration));
    if (MyDelegate::SupportedOp(registration)) {
      supported_nodes.push_back(node_index);
  // 设置替换所有节点的头节点。
  supported_nodes[0] = supported_nodes.size() - 1;
  TfLiteRegistration my_delegate_kernel_registration =
      GetMyDelegateNodeRegistration();
  // 该返回值将图分割为子图块，对于子图，它将被代理视为一个
  // ‘my_delegate_kernel_registration’进行处理。
  return context->ReplaceNodeSubsetsWithDelegateKernels(
      context, my_delegate_kernel_registration,
      reinterpret_cast<TfLiteIntArray*>(supported_nodes.data()), delegate);
void FreeBufferHandle(TfLiteContext* context, TfLiteDelegate* delegate,
                      TfLiteBufferHandle* handle) {
  // 用于实现释放内存的方法。
TfLiteStatus CopyToBufferHandle(TfLiteContext* context,
                                TfLiteDelegate* delegate,
                                TfLiteBufferHandle buffer_handle,
                                TfLiteTensor* tensor) {
  // 若有所需，复制 tensor（张量）的数据至代理的缓冲区。
  return kTfLiteOk;
TfLiteStatus CopyFromBufferHandle(TfLiteContext* context,
                                  TfLiteDelegate* delegate,
                                  TfLiteBufferHandle buffer_handle,
                                  TfLiteTensor* tensor) {
  // 从代理的缓冲区存入数据至 tensor 的原始内存区域。
  return kTfLiteOk;
// 回调函数获取返回指针的所有权。
TfLiteDelegate* CreateMyDelegate() {
  TfLiteDelegate* delegate = new TfLiteDelegate;
  delegate->data_ = nullptr;
  delegate->flags = kTfLiteDelegateFlagsNone;
  delegate->Prepare = &DelegatePrepare;
  // 该项不可为空。
  delegate->CopyFromBufferHandle = &CopyFromBufferHandle;
  // 该项可为空。
  delegate->CopyToBufferHandle = &CopyToBufferHandle;
  // 该项可为空。
  delegate->FreeBufferHandle = &FreeBufferHandle;
  return delegate;
// 下面就是和C++ API一样了
// 即外部用户实际调用的API
// 首先添加所需调用的代理
// 并根据代理对Graph做修改，应该涉及实际执行的Kernel
auto* my_delegate = CreateMyDelegate();
if (interpreter->ModifyGraphWithDelegate(my_delegate) !=
        kTfLiteOk) {
  // 用于实现解决异常的方法，如走CPU实现等等
} else {
  interpreter->Invoke();
// 释放代理
delete my_delegate;

其实正如我前面所想，翻译原有Graph中的op为代理的实现，也需要针对该backend实现，或许如果是第三方XPU、APU、NPU之类的话，即调用其实现的过程，并做异常处理如找不到其实现退回其CPU实现。

另外，这些关于第三方XPU的集成，Paddle-Lite算是集成华为NPU最早的，MACE、MNN也有自己的集成方案，有时间也可以去看看并作对比。

3. TensorFlow LIte 的 GPU 代理

没说安卓的其他设备，而是 GPU 作为委托代理的一个经典示例，是因为 GPU 其三个优点：

GPU适合完成高吞吐量的大规模并行工作；
16 位浮点计算，GPU可获得最佳的性能；
能源效率高。在完成和 CPU 一样的任务时可以消耗更少的电力和产生更少的热量。

TFLite在端侧 GPU 推理的支持方面，最早便支持了 OpenGL 的推理，在2020年5月中旬，基于委托代理方式也支持了 OpenCL 。

4. GPU委托代理对模型和算子的支持情况

注：数据来自文档，有一定滞后性。

目前TFLite GPU 支持的模型主要是CV类的：

1, MobileNetv1（224x224）：图像份额里；
2. DeepLab（257x257）：图像分割；
3. MobileNet SSD：物体检测；
4. PoseNet：姿势估计。

支持的算子有19个（忽略版本v1、v2），其中：

性能算子5个：CONV_2D 、DEPTHWISE_CONV_2D、FULLY_CONNECTED 、TRANSPOSE_CONV 、MUL；
逐元素操作2个：ADD、SUB ；
经典算子2个：MAX_POOL_2D、AVERAGE_POOL_2D；
非线性5个：LOGISTIC 、PRELU、RELU、RELU6、SOFTMAX；
变换4个：CONCATENATION、RESHAPE、 RESIZE_BILINEAR、PAD；
其它1个：STRIDED_SLICE。

当模型执行到 GPU 不支持的算子时，会切到 CPU 上运行并同时给出警告 WARNING: op code #42 cannot be handled by this delegate. ，这个过程会有内存拷贝开销。因此，针对算子支持的情况，也有如下的优化建议，其实下面建议也不仅限于GPU，其它后端也是适用的：

CPU 上的看起来不怎么耗时的操作由 GPU 计算可能带会慢得爆炸，比方多种输入维度的 reshape 操作，像 BATCH_TO_SPACE, SPACE_TO_BATCH, SPACE_TO_DEPTH 等，若没啥必要则需要移除。

这点上 TensorFlow MobileNetV1和V2的共同结构（见上图，分别是MobileNetV1的TensorFlow原始模型、TFLite模型、Caffe模型可视化）就是模型最后有conv2d->squeeze2->reshape2->softmax->reshape2结构。其中squeeze2和reshape2的来回折腾，实际在Netron里可视化对于维度并没有什么本质上的变化，反而因此引入了3个算子耗时。完全可以在端侧部署的时候优化掉。Caffe的MobileNetV1结构是没有reshape2和squeeze2操作的，其实在做端侧框架性能调研时，源自不同训练框架的模型会有不同，结合本身推理框架的底层实现上，对性能可能有不小的影响；

在 GPU 上，张量数据被分成4个通道。因此，计算一个 [B,H,W,5] 的张量和计算 [B,H,W,8]的效果是一样的，但是它们都比运行 [B,H,W,4] 的性能要差的多。这是因为 OpenCL 主要分两种数据 Layout ，Buffer 和 Image2D，而后者能用上L1 cache，性能理论上来说要比 Buffer 的形式要好。但是，以 Image2D 的RGBA形式来说，其最后一个通道的长度是 4，即RGBA四个值，是固定的，如果大于4，需要考虑重新排布，而且计算逻辑上也要重新设计为适应排布的方式。
从这个意义上讲，如果相机硬件支持 RGBA 形式图像帧，不需要做数据重排以适应 GPU 的预处理，直接交给 GPU 来算就好；
性能与网络架构设计的关系。需要基于移动场景做优化。

5. Android C++ API 使用 GPU 代理

关于如何在TF提供的演示应用的APP里使用安卓和 iOS （metal）的 GPU 委托代理，参考安卓使用 GPU 的委托代理和 iOS 如何使用 GPU的委托代理。

实际 APP 中，多使用 C++ API，下面以 Android 系统的 C++ API 添加 GPU 代理为例。

// 加载FlatBuffer模型
auto model = FlatBufferModel::BuildFromFile(model_path);
if (!model) return false;
// 初始化使用 GPU 代理的解释器
ops::builtin::BuiltinOpResolver op_resolver;
std::unique_ptr<Interpreter> interpreter;
InterpreterBuilder(*model, op_resolver)(&interpreter);
// 基于 GPU 代理的信息，通过解释器修改模型执行Graph
const TfLiteGpuDelegateOptions options = {
  .metadata = NULL,
  .compile_options = {
    .precision_loss_allowed = 1,  // FP16
    .preferred_gl_object_type = TFLITE_GL_OBJECT_TYPE_FASTEST,
    .dynamic_batch_enabled = 0,   // Not fully functional yet
auto* delegate = TfLiteGpuDelegateCreate(&options);
if (interpreter->ModifyGraphWithDelegate(delegate) != kTfLiteOk) return false;
// 写入输入数据、执行推理、获取输出
WriteToInputTensor(interpreter->typed_input_tensor<float>(0));
if (interpreter->Invoke() != kTfLiteOk) return false;
ReadFromOutputTensor(interpreter->typed_output_tensor<float>(0));
// 代理资源单独释放
TfLiteGpuDelegateDelete(delegate);

从 TfLiteGpuDelegateCreate 这个API就看出，GPU 代理是单独的接口，感觉不是很好看。

关于输入和输出这里，TFLite有个优点，用户可以直接获取opengl的纹理数据作为输入，传给TFLite解释器，避免从opengl->cpu->tflite解释器这个过程的数据拷贝，只需要将输入转换为OpenGL着色器存储缓冲区对象（SSBO）。例如，包含相机传输的GPU纹理），那么可以直接保留在GPU内存中而无需进入到CPU内存，。TFLite有提供这样的接口。

除了输入，还有输出过程，如果网络的输出采用可渲染图像的格式（例如， image style transfer 的输出，那么它可以直接显示在屏幕上。关于相关转换的TFLiteAPI可以参考 gpu_advanced#android 。

6. 编译带 GPU 委托代理的TFLite并在ADB环境Benchmark

6.1 编译benchmark android-armv7：ADB环境

由于历史依赖库都是v7的原因，安卓平台在实际中多为armv7。

由于TensorFlow官网文档不提供ADB Shell环境的性能测试方法，但在TensorFlow的仓库有提TFLite Model Benchmark Tool，并在 readme里有写道如何使用和编译，下面以ADB shell环境交叉编译Android-ARMv7版本的TFLite，详细步骤可以见=" https:// github.com/tensorflow/t ensorflow/tree/master/tensorflow/lite/tools/benchmark#to-buildinstallrun ">readme的To build/install/run小节：

# 拉去tensorflow代码，并切到最新release分支，略
# 假设当前在tensorflow目录下
# 配置tensorflow lite的编译安装第三方等环境
# android ndk、SDK需提前装好下载好
# 其他走默认选择
./confgure
# 编译android-armv7的benchmark_model
bazel build -c opt --verbose_failures \
  --config=android_arm \
  tensorflow/lite/tools/benchmark:benchmark_model
# 编译android-armv8的benchmark_model
#bazel build -c opt \
  --config=android_arm64 \
  tensorflow/lite/tools/benchmark:benchmark_model

6.2 运行benchmark：ADB环境

serial_num=<your-phone-seriral-num>
TFMODEL_PATH=<your-tflite-model-dir-on-device>
 adb -s ${serial_num} shell /data/local/tmp/tflite/benchmark_model \
  --graph=${TFMODEL_PATH} \
  --warmup_runs=20 \
  --num_runs=1000 \
  --use_gpu=true

benchmark的这个tool有一些公用参数，我们能得到一些信息：

num_threads: int (default=1)
CPU推理线程数，没啥说的
max_delegated_partitions: int (default=0, i.e. no limit)
The maximum number of partitions that will be delegated. 我的理解是委托代理的最大子图个数；
当前支持GPU, Hexagon, CoreML和NNAPI的委托代理；
min_nodes_per_partition: int (default=delegate's own choice)
最小委托硬件代理执行的子图所包含的节点个数，负值或0表示使用硬件委托代理的默认设置，该参数目前只支持Hexagon和CoreML的硬件委托子图代理执行。

该benchmark工具除提供共用参数外，也针对特定硬件的代理如GPU，有对应的参数：

use_gpu: bool (default=false)
是否使用GPU加速器代理，目前只适用于Android和iOS设备；
gpu_precision_loss_allowed: bool (default=true)
是否允许精度损失，即是否能用FP16实现的gpu kernel来做运算，端侧GPU的FP16计算Kernel的性能非常好；
gpu_experimental_enable_quant: bool (default=true)
GPU代理要运行的是否是一个量化的模型，目前该选项只针对Android设备；
gpu_backend: string (default="")
迫使GPU硬件委托去运行某个特定的后端，因为TFLite的GPU后端有gl也有cl，参数值为cl、gl。默认情况下，GPU代理会先尝试执行CL，失败后悔执行GL。这是否说cl的通用性、计算效率比gl更好呢？同样，目前该设置仅适用于android设备；
gpu_wait_type: string (default="")
选择哪一种GPU等待类型，有如下参数：passive、active、do_not_wait、aggressive，默认为passive。仅适用于iOS的GPU设备。

下面是刚那个ADB shell命令的执行log，我讲摘录关键部分，并结合 TFLite Delegate Registrar的说明，做内容上的补充：

# 的确是和API的名字一样，对原模型Graph做了修改
# 使用了GPU，另外是高性能的fp16推理，即FP16对应android C++的option设置
Max number of delegated partitions : [0]
Use gpu : [1]
Allow lower precision in gpu : [1]
# 这里看到在初始化TFLite的运行时
# 创建GPU的委托代理并找到squeeze这个算子不支持GPU
# 还记得我前文说的嘛，squeeze2->reshape2这些模型尾巴没啥意义
# 但看来是TFLite没有优化完
INFO: Initialized TensorFlow Lite runtime.
INFO: Created TensorFlow Lite delegate for GPU.
ERROR: Next operations are not supported by GPU delegate:
SQUEEZE: Operation is not supported.
First 29 operations will run on the GPU, and the remaining 2 on the CPU.
# 初始化的是OpenCL的API
# 并使用了gpu-opencl这个委托代理
INFO: Initialized OpenCL-based API.
