1 华为VR Glass 解决方案介绍
华为VR Glass 支持多种解决方案架构，包括移动VR，PC VR以及CloudVR。在交互方面，支持3dof手柄、6dof以及大空间解决方案。
1.1 移动端VR/Mobile VR
以华为手机/PAD场景，甚至是第三方定制盒子作为运算单元的场景。以手机芯片为基础。

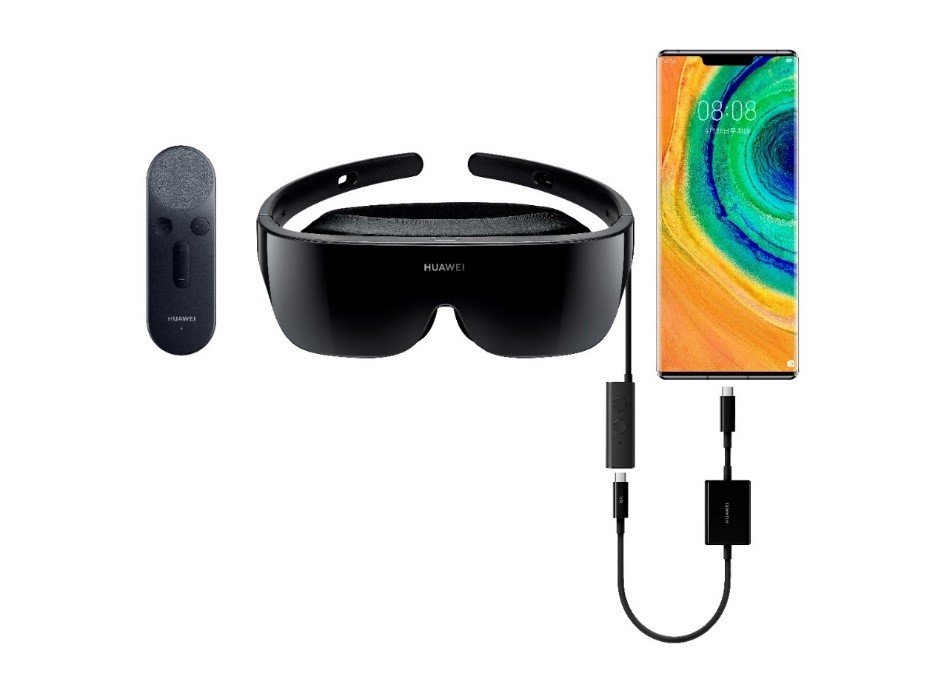

1.1.1 华为手机/PAD + VR Glass
该解决方案以华为手机/PAD作为 VR的运算端，VR Glass通过C2C线缆链接到手机上，主要是面向C端用户场景。
用户交互方面，使用华为3dof手柄或者手机模拟手柄模式。
同时可以支持6dof交互场景：
1.2 PC VR
PC VR ，泛指符合VR基本的运行需求的，通过电脑作为VR Glass的计算和存储单元。PC可以是台式机，笔记本电脑，甚至定制的行业电脑。
华为VR Glass在以电脑作为主机时，也存在多种运行模式，满足不同的用户需求。主要分为以下三种：
PC VR 投屏模式、PC VR 6DOF 有线模式、PC VR 6DOF 无线串流模式。
1.2.1 PC VR 投屏模式
通过鼠标键盘操作，支持头部3dof；VR Glass 作为电脑的
功能：
- 可以观看电脑上的视频（180度/360度），也可以使用电脑的鼠标键盘来玩PC上的游戏。
- 无需6dof定位套装；线缆可以使用自带的C2C连接线缆，也可以使用PC VR连接线缆。
- 可以运行steamvr，运行一部分可以通过鼠标/键盘操作的应用，比如VR播放器类应用。
详细的指南可以参考：
- https://club.huawei.com/forum.php?mod=viewthread&tid=22656976
- https://club.huawei.com/forum.php?mod=viewthread&tid=22314472
- https://club.huawei.com/forum.php?mod=viewthread&tid=22322012
1.2.2 PC VR 6dof 有线模式
- PC/ 笔记本 + PC 连接线缆 + VR Glass + 6dof 交互套件
- 支持 SteamVR；
- PC/ 笔记本多种形态，包括游戏本、台式机、背包电脑、甚至是行业定制电脑，只需要满足附录配置要求的均可以。
游戏本
台式机
背包电脑/行业定制电脑
1.2.3 PC VR 6dof 无线串流模式
采用无线串流的模式，可以摆脱PC VR链接线缆，将其升级为无线模式。更加无拘无束。
组网如下：
终端侧：方案1.1章节一致：VR Glass通过C2C数据线接入到手机/PAD/VR计算盒子；
电脑侧：电脑通过网线链接到WIFI路由器。手机和电脑之间通过WIFI 路由器链接，在同一个局域网。电脑可以是游戏本、台式机、背包电脑或者行业定制电脑。使用无线串流模式，需要在电脑侧和手机上安装对应的串流软件。

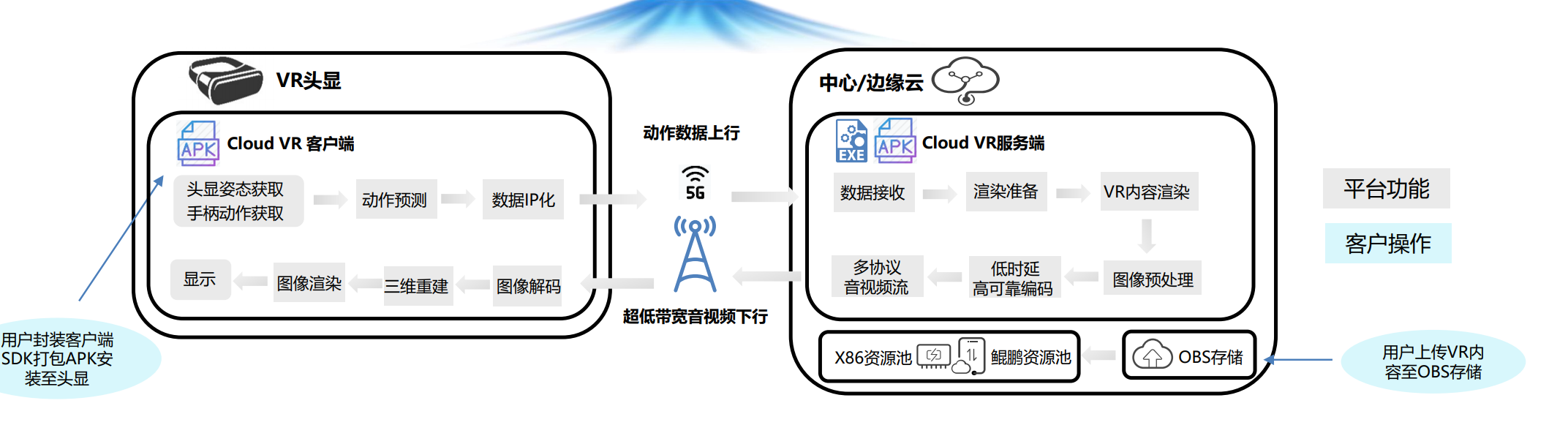

1.3 CloudVR
CloudVR ，是将渲染的工作部署在云端服务器，以降低终端侧的算力要求。这样即使是使用手机芯片，也可以体验到PC VR的内容。
VR 终端侧，与 1.1 章节解决方案一致；只是运行的软件不同。支持3dof、6dof以及大空间多人互动。
解决方案如下：
云VR方案下，可以支持局域网的组网方式，也可以支持广域网的组网方式。
华为云 – VR 云渲游平台相关介绍和指南
https://support.huaweicloud.com/cvr/index.html
1.4 三方生态（硬件）解决方案

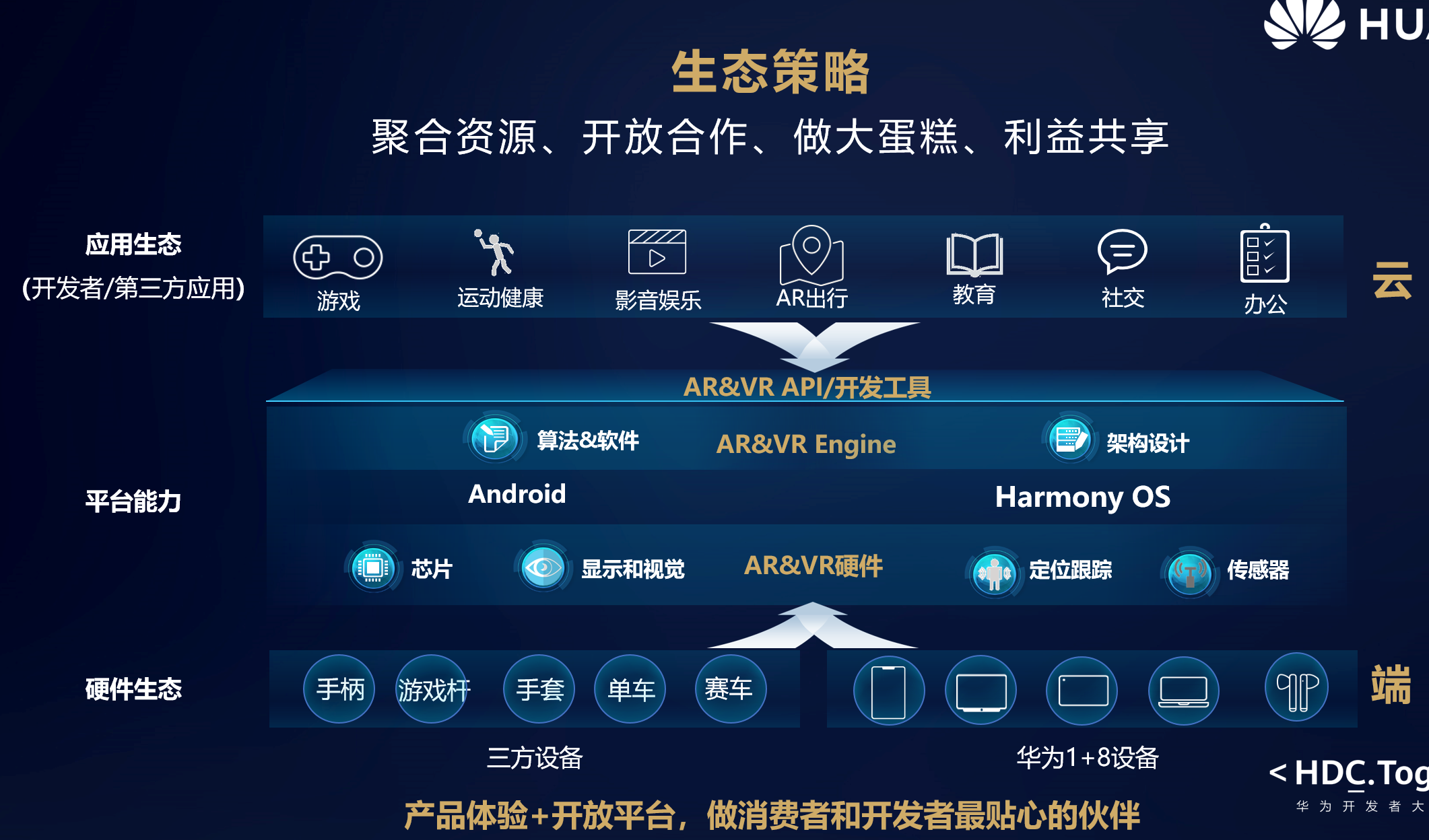

华为VR Glass和华为VR Engine通过开放接口，支持三方的生态配件的接入，进一步丰富用户的使用体验。
1.4.1 华为VR Glass + 运动传感器
可用于多种运动传感场景，比如动感单车，划船机，椭圆机等
1.4.2 华为VR Glass + 体感枪
体感枪，配合使用6dof手柄。

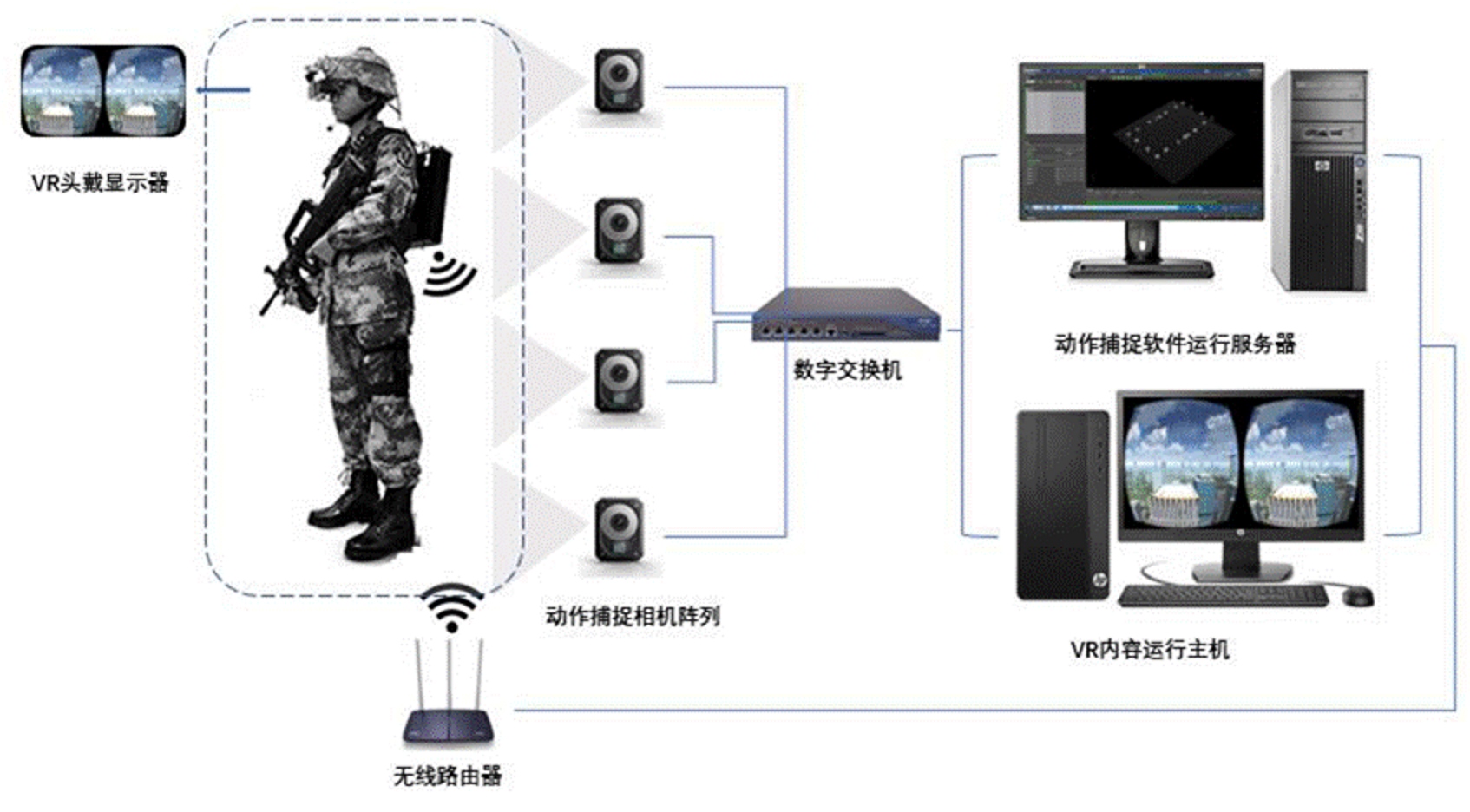

1.4.3 大空间多人互动
支持通过与第三方的大空间多人互动系统进行对接；
outside-in 的对接方案，在头盔上增加光学mark点，手柄一般由三方提供；
基本架构参考如下（图片来自网络）：
1.5 多人场景控制方案
在部分行业应用场景下，需要有一个控制端进行指导，比如
- 用户不知道如何进行体验，需要有专业人士进行同步指导；
- 一些特殊的应用场景下，用户在使用VR进行培训/工作/治疗时，需要随时观察体验者的反馈，并且调整进程。
- 在面向教室场景，老师需要同时控制教室内多台设备的内容播控，也同样需要有一个控制端来完成。
对此，存在如下需求：
- 将VR体验者的实时画面能够在另外一个屏幕上呈现出来
- 同时控制端可以进行控制，为VR体验者选择对应的内容，或者暂停等。

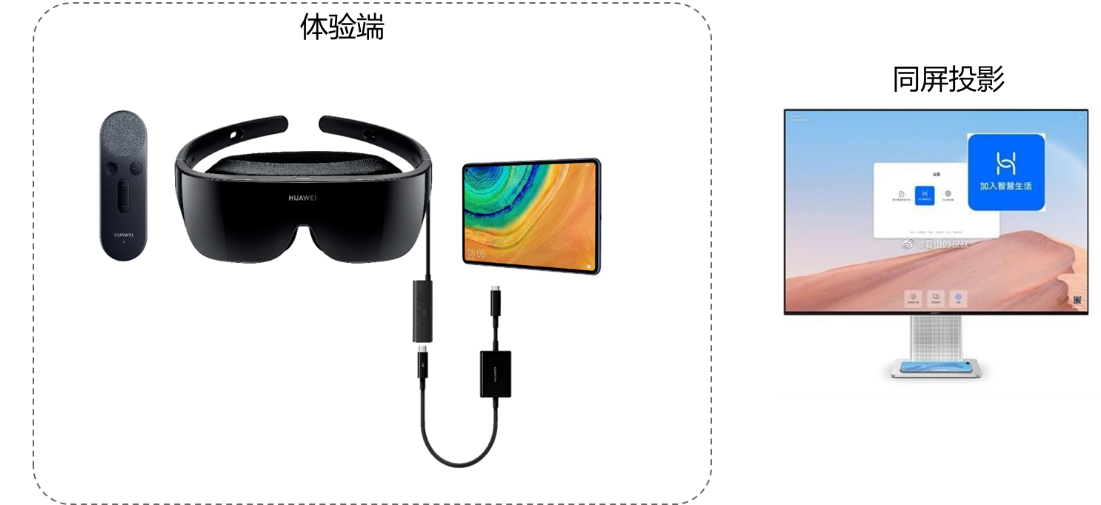

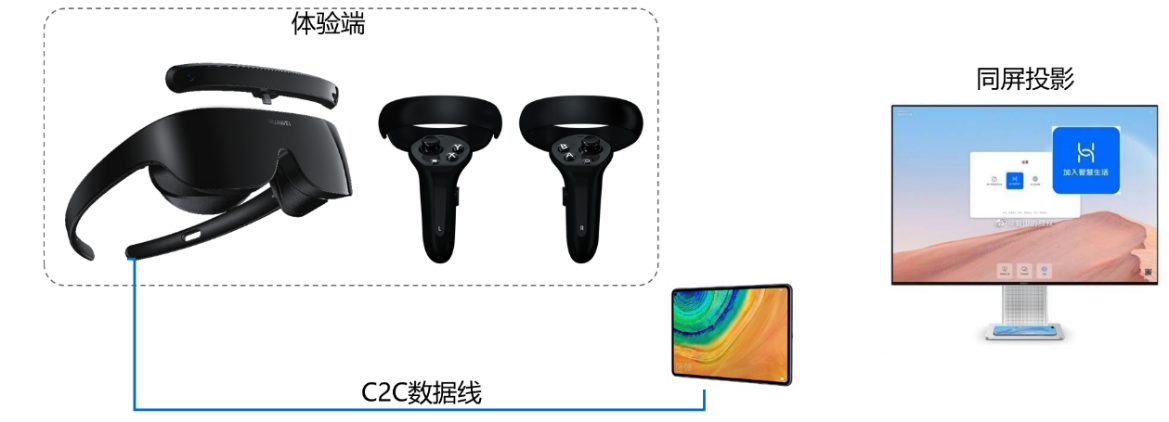

1.5.1 1 对 1单独服务场景
- 采用无线投屏的模式，将VR端内容同屏投影到华为MateView或者其他显示器
当使用华为手机/PAD时，使用无线投屏模式，将VR端内容同步投影到华为MateView或者其他显示器。同时在控制端，可以使用3dof/6dof手柄进行控制。
1.5.2 1 对 N 群体服务场景
通过一台总控制端，使用控制端（PAD/手机/电脑等），通过网络（本地局域网、广域网）给N个VR终端下发指令，指令类型包括但不限于：启动、停止，暂停某个VR应用；获取VR终端使用状态，获取VR终端画面等；
注：该软件方案具体针对不同的行业需求，由三方合作伙伴提供；
2 附录1：华为VR Glass产品及其三方生态配件介绍
2.1 华为VR Glass
华为VR Glass 采用分体机设计，眼镜本体不具备计算单元，需要配合外部的手机/PC/平板/或者第三方盒子等设备才可以使用；
包括VR Glass眼镜主体，3dof 交互手柄、C2C高速链接线缆、便携式 旅行盒；

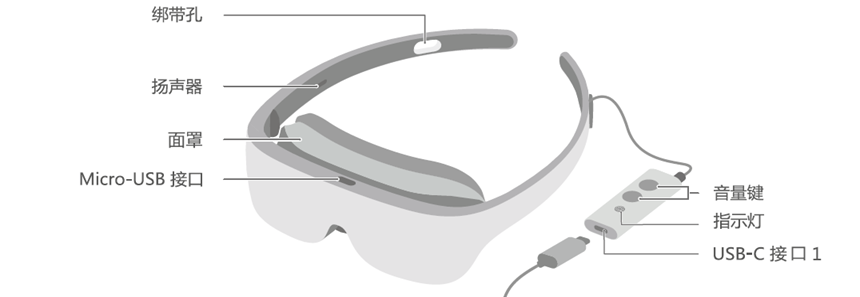

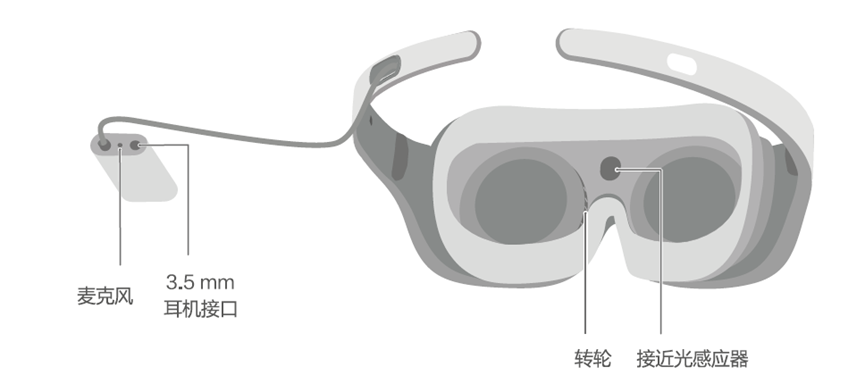

2.1.1 VR Glass眼镜主体
|
型号名 |
CV10 |
|
|
基本信息 |
颜色 |
亮黑色 |
|
机身尺寸 |
164.9*51.5*26.6mm |
|
|
机身厚度 |
26.6mm |
|
|
重量 |
机身重量166g（含面罩、外露线缆） |
|
|
续航 |
依托手机/PC，支持边充边玩 |
|
|
CPU |
依托手机/PC |
|
|
线控参数 |
麦克风 |
内置麦克风 |
|
耳机 |
支持3.5mm耳机，蓝牙耳机* |
|
|
光学参数 |
镜头 |
三段式折叠光路 |
|
近视调节 |
0-700 度，单眼可调节 |
|
|
屏幕参数 |
分辨率 |
3K ，3200*1600 |
|
PPI |
1058 |
|
|
屏幕尺寸 |
2.1 英寸 |
|
|
上市时间 |
2019 年12月 |
|
Micro-USB 接口，可以用于对接第三方配件。 目前支持U盘，以及华为6dof 交互套件（inside-out）。

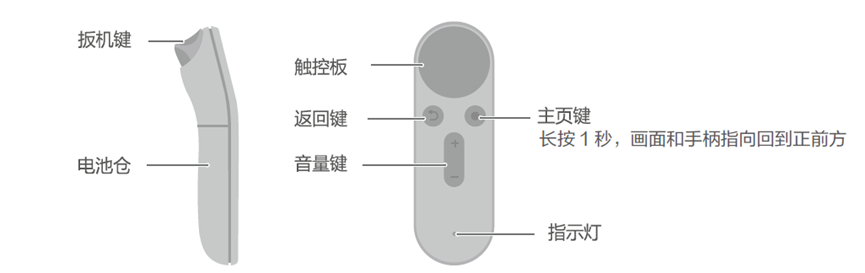

2.1.2 3DOF手柄
同时还支持，手机模拟手柄的模式；可以用于看视频或者简单操作场景，非常方便。
2.1.3 手机数据线（TypeC-2-TypeC）
该数据线有一个充电转接盒，可以支持用户在使用VR Glass时，同时给手机充电。

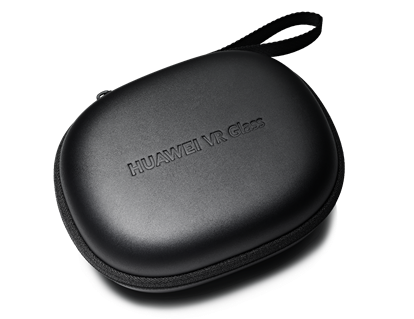

2.1.4 旅行盒&其他配件
旅行盒：用于收纳VR Glass、3dof手柄、数据线以及绑带等其他配件

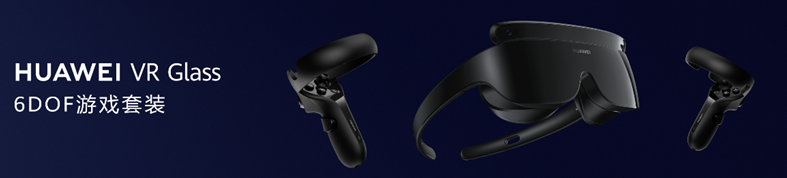

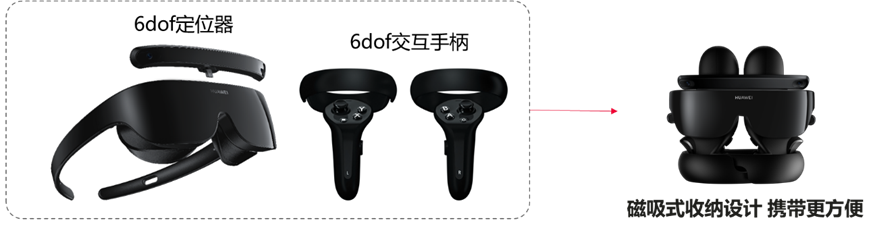

2.2 6dof 交互套件
采用计算机视觉技术，inside-out定位方式，支持即插即用。采用Inside-out领先方案，毫米级精准定位。 创新收纳设计，方便携带。

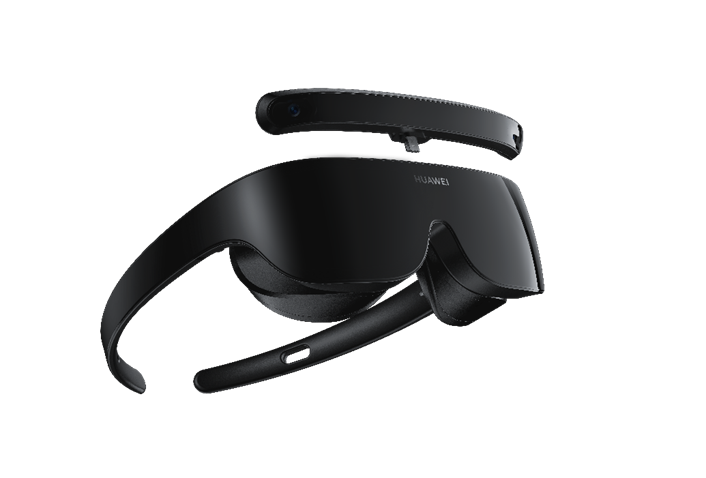

2.2.1 头部定位器
在原先华为VR Glass 上的micro-usb接口上，扩展1个头部定位模组（双摄像头），基于slam技术。

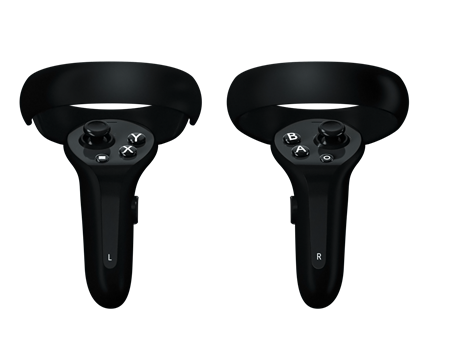

2.2.2 交互手柄（左手/右手）
人体工学设计；手柄支持多种震动游戏反馈 体感更精彩， 提供若干种定制化的振动波形 ，可用于展现枪击、触碰软或硬质地物体、指向触发菜单等高频应用场景。 提供更加智能化的振动反馈。

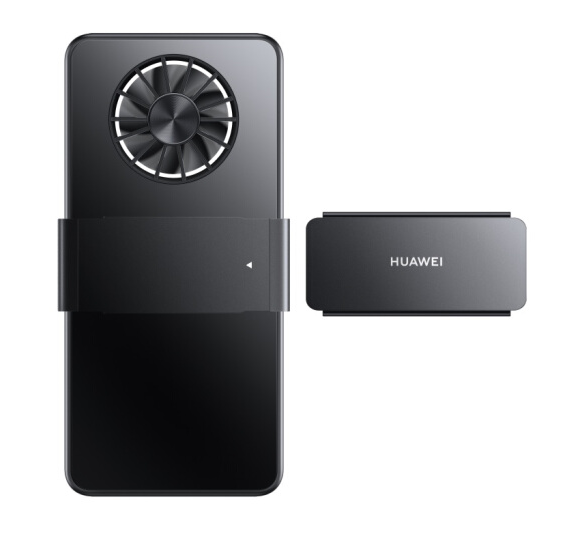

2.2.3 VR定制散热背夹
该散热背夹在手机6dof游戏场景为必配模块，由于6dof slam以及游戏增加了手机运算负荷，需要进一步增强手机散热能力，同时为了提升续航能力，并对手机和VR Glass供电。
2.3 PC VR连接线
用于连接 VR Glass和 PC主机；并且PC通过此线缆给VR Glass供电。

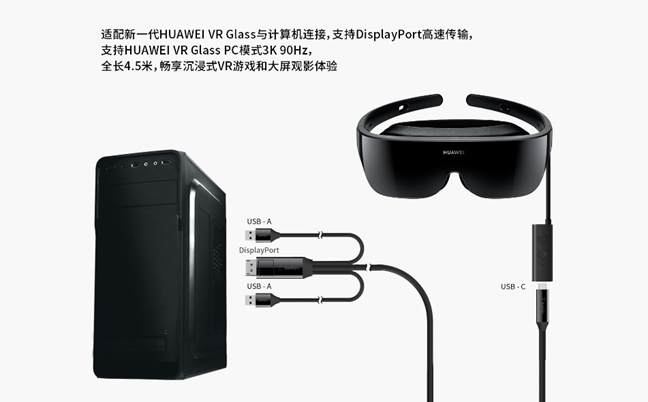

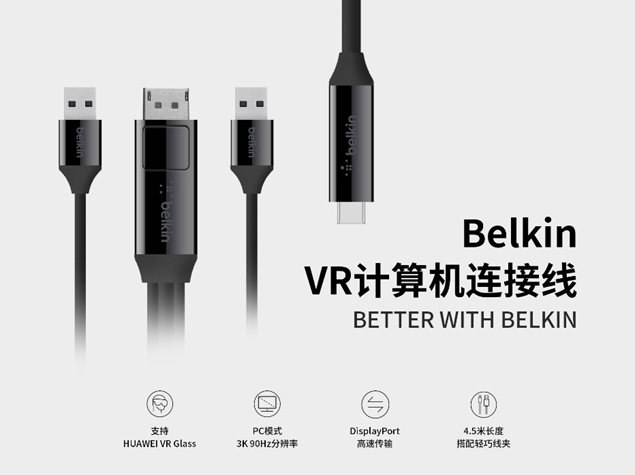

2.3.1 贝尔金Belkin VR 计算机数据线 - DFH产品
贝尔金Belkin VR 计算机数据线 黑色 (支持 HUAWEI VR Glass)（DESIGN FOR HUAWEI认证）
DESIGN FOR HUAWEI （简称DFH）授权VR计算机数据线，适配HUAWEI VR Glass与计算机连接，支持DisplayPort高速传输，支持HUAWEI VR Glass 的PC 模式3K 90Hz分辨率，全长4.5米。
- 贝尔金 Belkin VR 计算机连接线您可以在 华为商城 VMall 、 京东上的贝尔金京东自营旗舰店 以及 天猫上的 Belkin 旗舰店 购买。

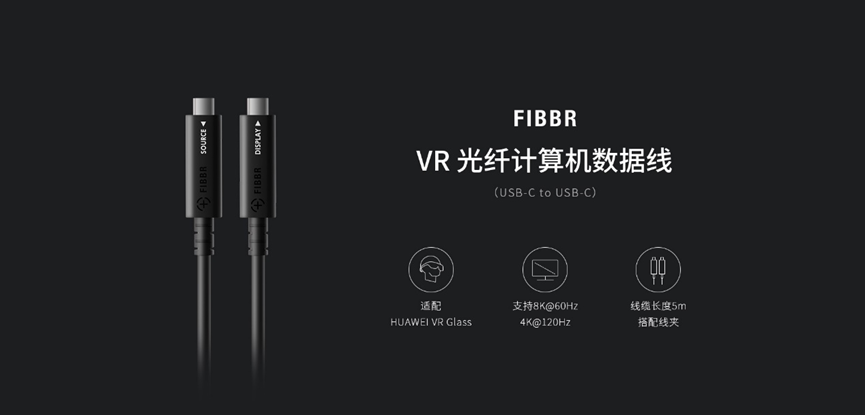

2.3.2 FIBBR VR光纤计算机数据线（USB-C to USB-C）黑色（DESIGN FOR HUAWEI认证）
FIBBR VR 光纤计算机数据线您可以在 华为商城VMall 、 京东上的菲伯尔京东自营旗舰店 以及 天猫上的fibbr菲伯尔旗舰店 购买。

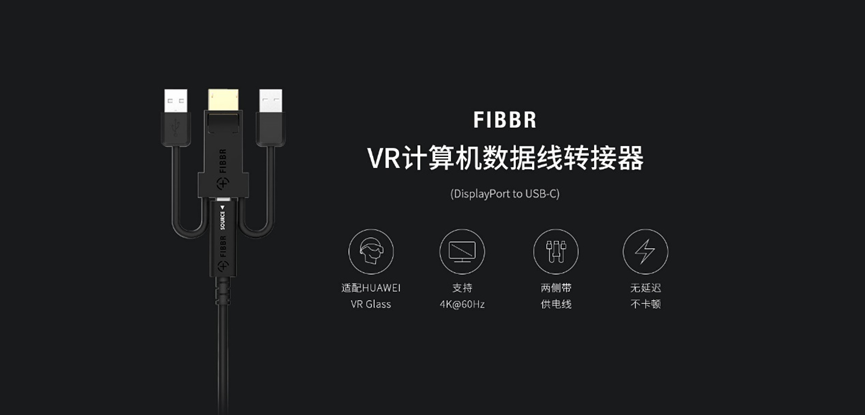

2.3.3 FIBBR VR计算机数据线转接器（DisplayPort to USB-C）（DESIGN FOR HUAWEI认证）
- FIBBR VR 光纤计算机数据线您可以在 华为商城VMall 、 京东上的菲伯尔京东自营旗舰店 以及 天猫上的fibbr菲伯尔旗舰店 购买。
2.3.4 第三方兼容线缆（非官方）
目前在花粉论坛，发现部分热心花粉在寻找其他品牌PC连接线缆，有发现部分品牌的线缆支持。可以关注花粉论坛：
https://club.huawei.com/thread-26843980-1-1.html

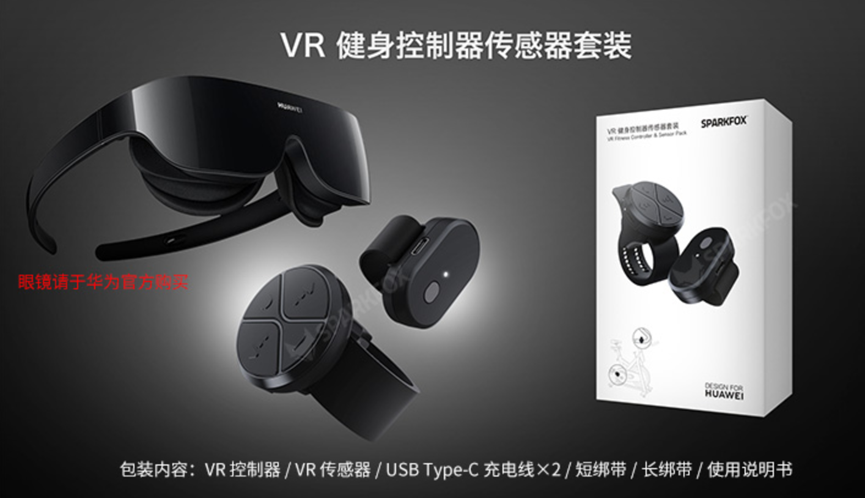

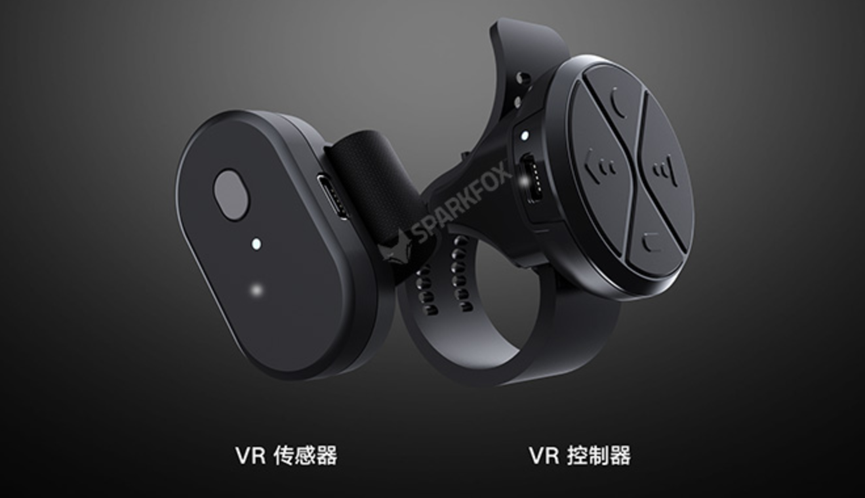

2.5 运动传感器（DFH）
运动传感器套件分为两部分，包括VR传感器和VR控制器；
该传感器可以配合动感单车、划船机、椭圆机等设备。设计了灵活方便的绑定方式，可以绑在任意品牌运动器材，包括运动单车、椭圆机、划船机等。
同时，可以在华为VR应用市场免费下载 《全速骑纪》《划船世界》两款游戏。
2.6 体感枪（DFH）
图片仅供示意
2.7 运动器材
运动器材方面，与华为VR Glass配套的在华为商城已经上架了多款单车和划船机，搜索 “动感单车”“椭圆机”“划船机”，均支持运动传感器，不限型号和规格。
2.8 VR计算盒子
针对部分2B解决方案场景，VR计算盒子替代手机/PAD，比如教育场景。
3 附录2：VR Glass配套的相关产品型号
3.1 支持华为VR Glass 的华为手机/PAD型号
支持的机型会定期进行更新，请访问，或者在浏览器搜索“ HUAWEI VR Glass 和华为6DoF定位交互套件支持和兼容哪些手机/平板 ”
https://consumer.huawei.com/cn/support/content/zh-cn00757272/
HUAWEI VR Glass 支持的手机/平板需同时满足以下条件：
- 处理器为麒麟芯片（具体机型请以如下表格明细为准）；
- 华为/荣耀国内版本手机/平板；
- 系统版本为HarmonyOS 2.0/EMUI10.0及以上或Magic UI 3.0及以上；
- 其他品牌手机/平板不支持。
6DoF 定位交互套件支持的手机需满足以下条件： HarmonyOS 2.0.0.165 及以上的版本。
- 华为6DoF定位交互套件仅支持华为VR Glass，不支持其他型号或其他品牌的VR眼镜；
- 由于VR沉浸式体验场景的运算量较大，功耗比一般应用高很多，为更好地体验6DoF应用，充分发挥VR性能，请配合华为散热背夹使用。
具体支持的机型清单如下：
|
产品名称 |
支持VR Glass的对外型号（背贴型号） |
支持华为6DoF定位交互套件的对外型号和版本 |
|
HUAWEI P50 Pro |
JAD-AL50 |
JAD-AL50 （HarmonyOS 2.0.0.210及以上版本） |
|
HUAWEI MatePad Pro |
MRX-W09 ，MRX-W19，MRX-W29，MRX-AN19，MRX-AL09，MRX-AL19，MRX-W39 |
不支持 |
|
HUAWEI MatePad 10.8 英寸 |
SCMR-W09 ，SCMR-AL09 |
不支持 |
|
Matepad Pro 12.6 |
WGR-W09 ，WGR-W19，WGR-AN19 |
不支持 |
|
HUAWEI Mate X2 |
TET-AN00 ，TET-AL00 |
不支持 |
|
HUAWEI Mate 40 |
OCE-AN10 |
OCE-AN10 （HarmonyOS 2.0.0.170及以上版本） |
|
HUAWEI Mate 40 Pro |
NOH-AN00 ，NOH-AN01，NOH-AL00 |
NOH-AN00 ，NOH-AN01，NOH-AL00 （HarmonyOS 2.0.0.170及以上版本） |
|
HUAWEI Mate 40 Pro+ |
NOP-AN00 |
NOP-AN00 （HarmonyOS 2.0.0. 170及以上版本） |
|
HUAWEI Mate 40 RS 保时捷设计 |
NOP-AN00 |
NOP-AN00 （HarmonyOS 2.0.0.170及以上版本） |
|
HUAWEI Mate 40 E |
OCE-AL50 |
OCE-AL50 （HarmonyOS 2.0.0.170及以上版本） |
|
HUAWEI Mate Xs |
TAH-AN00m |
不支持 |
|
HUAWEI Mate X |
TAH-AN00 |
不支持 |
|
HUAWEI Mate 30 |
TAS-AL00 ，TAS-TL00，TAS-AN00（5G） |
TAS-AL00 ，TAS-TL00，TAS-AN00（5G） （HarmonyOS 2.0.0.165及以上版本） |
|
HUAWEI Mate 30 Pro |
LIO-AL00 ，LIO-TL00，LIO-AN00（5G），LIO-TN00（5G） |
LIO-AL00 ，LIO-TL00，LIO-AN00（5G） （HarmonyOS 2.0.0.165及以上版本） |
|
HUAWEI Mate 30 RS 保时捷设计 |
LIO-AN00P |
LIO-AN00P |
|
HUAWEI Mate 30 E Pro |
LIO-AN00m |
暂不支持 |
|
HUAWEI Mate 20 |
HMA-AL00 ，HMA-TL00 |
不支持 |
|
HUAWEI Mate 20 Pro |
LYA-AL00 ，LYA-AL10，LYA-TL00 |
LYA-AL00 ，LYA-AL10，LYA-TL00 （HarmonyOS 2.0.0.165及以上版本） |
|
HUAWEI Mate 20 RS 保时捷设计 |
LYA-AL00P |
LYA-AL00P （HarmonyOS 2.0.0.165及以上版本） |
|
HUAWEI Mate 20 X |
EVR-AL00 ，EVR-TL00、EVR-AN00，EVR-AN00（5G） |
EVR-AL00 ，EVR-TL00、EVR-AN00 （HarmonyOS 2.0.0.206及以上版本） |
|
HUAWEI P40 |
ANA-AN00 ，ANA-TN00 、ANA-AL00 |
ANA-AN00 ，ANA-TN00 、ANA-AL00 （HarmonyOS 2.0.0.165及以上版本） |
|
HUAWEI P40 Pro |
ELS-AN00 ，ELS-TN00 |
ELS-AN00 ，ELS-TN00 （HarmonyOS 2.0.0.165及以上版本） |
|
HUAWEI P40 Pro+ |
ELS-AN10 ，ELS-TN10 |
暂不支持 |
|
HUAWEI P30 |
ELE-AL00 ，ELE-TL00 |
ELE-AL00 ，ELE-TL00 （HarmonyOS 2.0.0.165及以上版本） |
|
HUAWEI P30 Pro |
VOG-AL00 ，VOG-AL10，VOG-TL00 |
VOG-AL00 ，VOG-AL10，VOG-TL00 （HarmonyOS 2.0.0.165及以上版本） |
|
荣耀30 Pro |
EBG-AN00 ，EBG-TN00 |
不支持 |
|
荣耀30 Pro+ |
EBG-AN10 |
不支持 |
|
荣耀V20 |
PCT-AL10 ，PCT-TL1 |
不支持 |
- 手机系统更新：选择 设置 > 系统 > 软件更新 > 检查更新 进行升级。
- 手机对外型号（背贴型号）查询：选择 设置 > 关于手机/平板 > 型号 。
3.2 支持华为VR Glass 的PC/笔记本/背包电脑/行业定制电脑等要求
无具体的电脑品牌和型号要求，但是对电脑配置有一定的要求，最低要求如下。
- DirectX: DirectX11 版本及以上。
- CPU: Intel 的 CPU 为 i5-4590 及以上，AMD 的 CPU 为 FX 8350 及以上。
- GPU: NVIDIA 的 GPU 为 970 及以上， 目前只支持 NVIDIA 系列 。
- 驱动: NVIDIA 驱动 441.12 版本及以上。
- VR 眼镜接口： 独立显卡上有 Displayport（DP）接口 。VR 眼镜只支持Displayport1.2 及以上协议，用户购买符合 DP 标准的，质量可靠的 Mini DP 转 DP；华为 PC VR 助手用户手册4转接器也可以使用，但不支持 HDMI 或者 HDMI 转 DP。
- 操作系统要求：Windows 10 64 位系统，1607 及以上中文版本。
- USB 端口：2个USB-A 3.0或以上
-
内存：8GB RAM或以上
3.3 华为VR Glass （3dof&6dof）相关使用问题
详细可以参考，一图看懂 ! HUAWEI VR Glass 6DoF 游戏套装
https://club.huawei.com/forum.php?mod=viewthread&tid=30268665&extra=filter%3Dtypeid%26typeid%3D12137%26page%3D1
华为 VR Glass 6dof 游戏套装快速使用指南
https://club.huawei.com/forum.php?mod=viewthread&tid=30268665&extra=filter%3Dtypeid%26typeid%3D12137%26page%3D1
