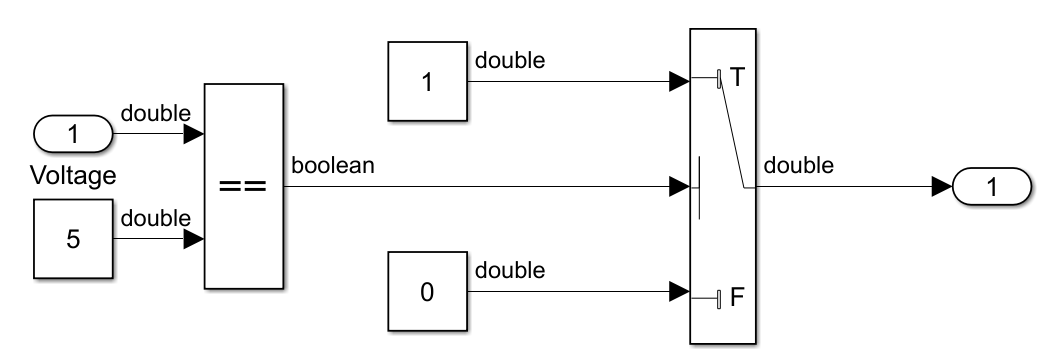

1 问题引入

2 在sldd中创建枚举量

2.1 枚举量的创建

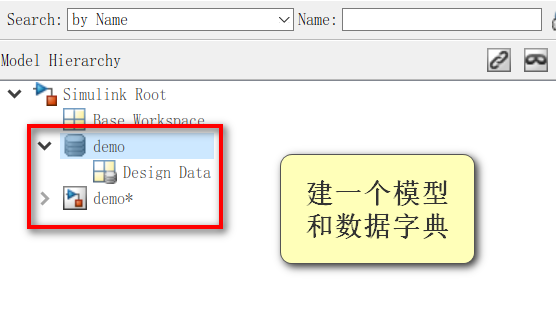

1）新建一个模型、一个数据字典文件，并将两者关联。如何建立数据字典可以参考博主另一篇博客 《Simulink代码生成：数据字典的建立、关联模型》 。

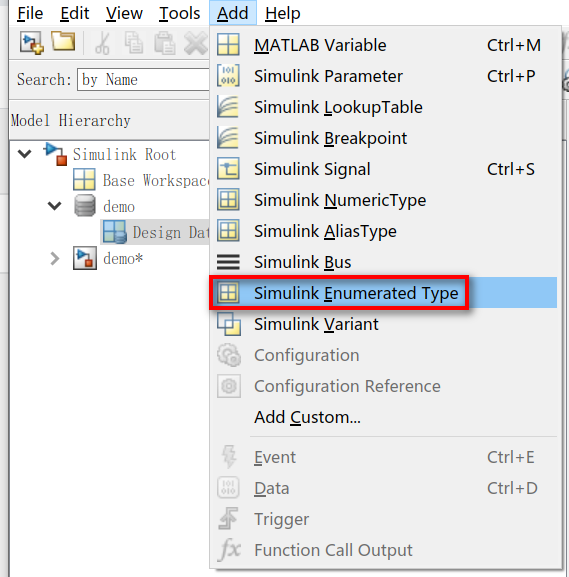

2）在Model Explorer界面中，选中Design Data–>点击Add–>点击Simulink Enumerated Type

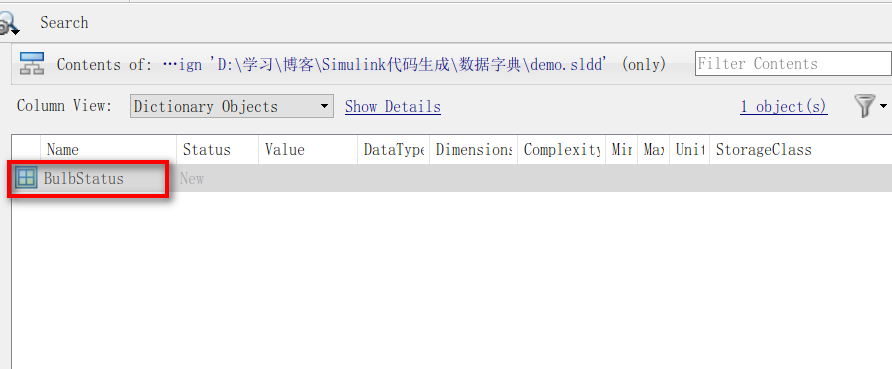

3）将新建的枚举量名字改为BulbStatus，意为表示灯泡状态的枚举量。

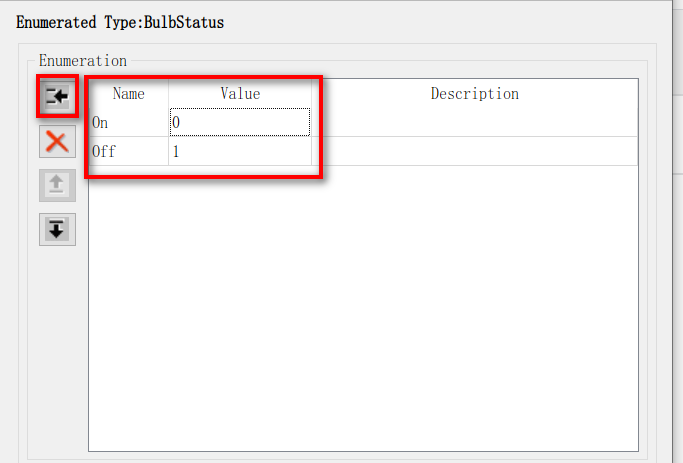

4）选中这个枚举量，在右侧的窗口添加两个成员变量On和Off，并将数值设为0，1。

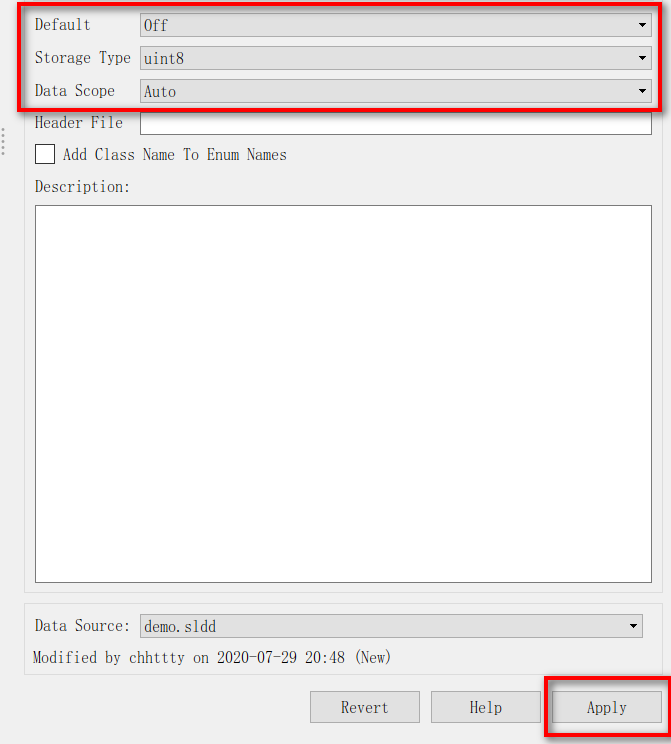

5）将Default选为Off，表示这个枚举量的默认值是Off；StorageType选为uint8；DataScope选为Auto，最后Apply。

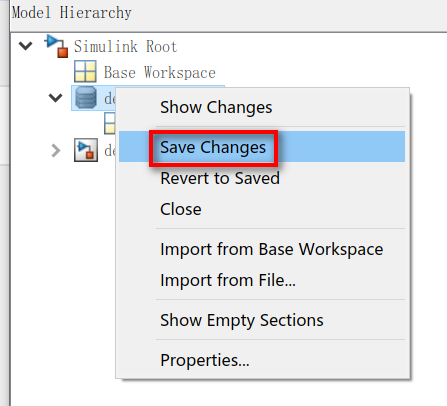

6）最后右键保存数据字典。

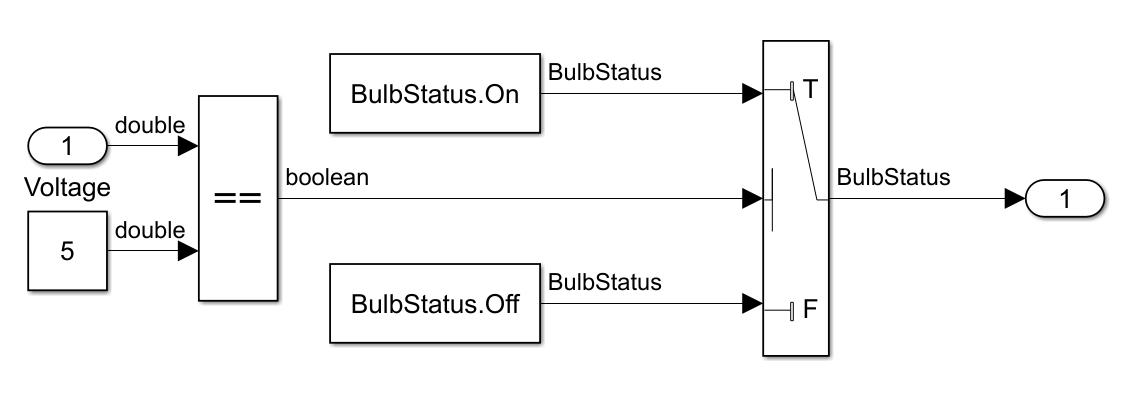

7）然后回到模型，把Switch模块上下路的常数值替换成枚举量成员变量。用法是先写上枚举量名称BulbStatus，再加个点，再加上成员变量名称。

运行一下模型后，在图中可以看到，信号线上的类型变成了枚举量名称，也就是说，枚举量是个类型，枚举成员的背后才是个数值。

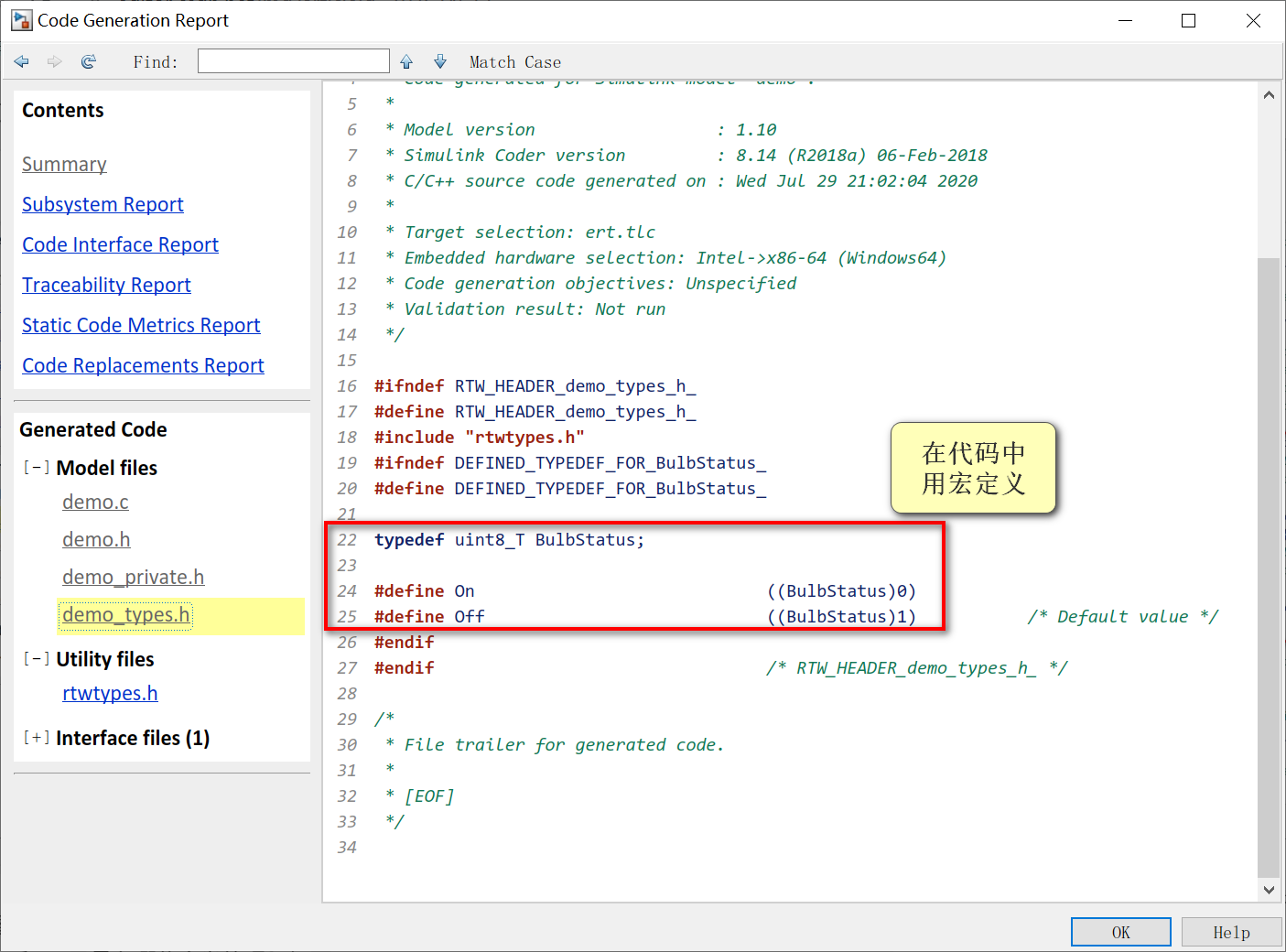

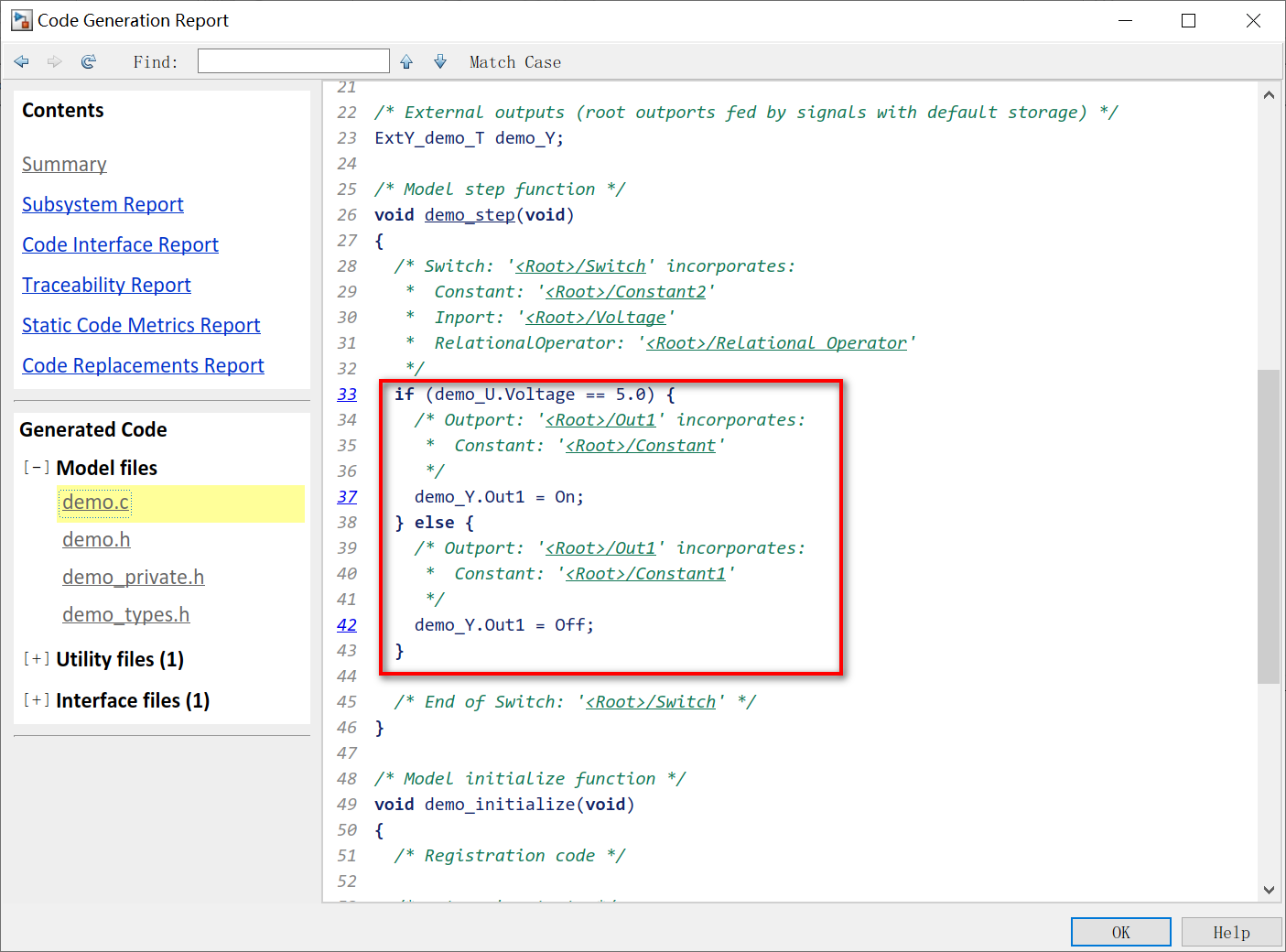

2.2 代码生成

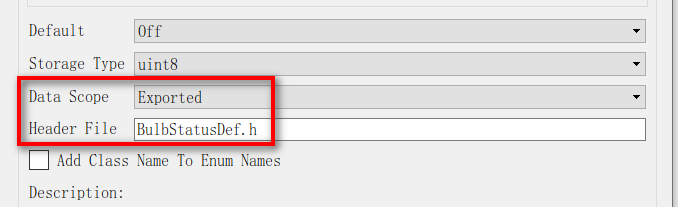

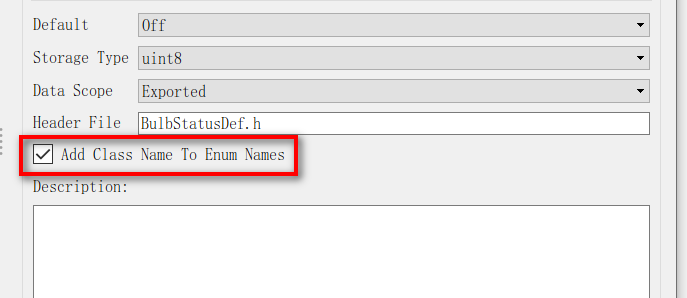

2.3 其他配置

3 在m文件中创建枚举量

3.1 枚举量的创建

classdef BulbStatus < uint8
   enumeration
     On(0)
     Off(1)
这里的classdef后面的类名要和文件名一致，<号后面是类型；

2）不用做任何引入，只要该文件在Matlab的搜索路径中，2.1的模型就可以引用到该处的枚举量定义；

3.2 代码生成

按照3.1中的定义，代码生成和上文一致。

另外，如果将类定义改成如下所示，即类型从uint改成Simulink.IntEnumType，生成的代码就会有所不同。

classdef BulbStatus < Simulink.IntEnumType
   enumeration
     On(0)
     Off(1)
Ctrl+B生成代码后，可以看到定义枚举量的方式从宏定义的方式变成了typedef的方式。

这种方式更符合学校里学到的C语言的枚举量定义习惯。博主没有研究出在sldd中定义枚举量，怎样生成这种typedef的形式，所以如果有需要这种形式的话，可以在m文件中定义。

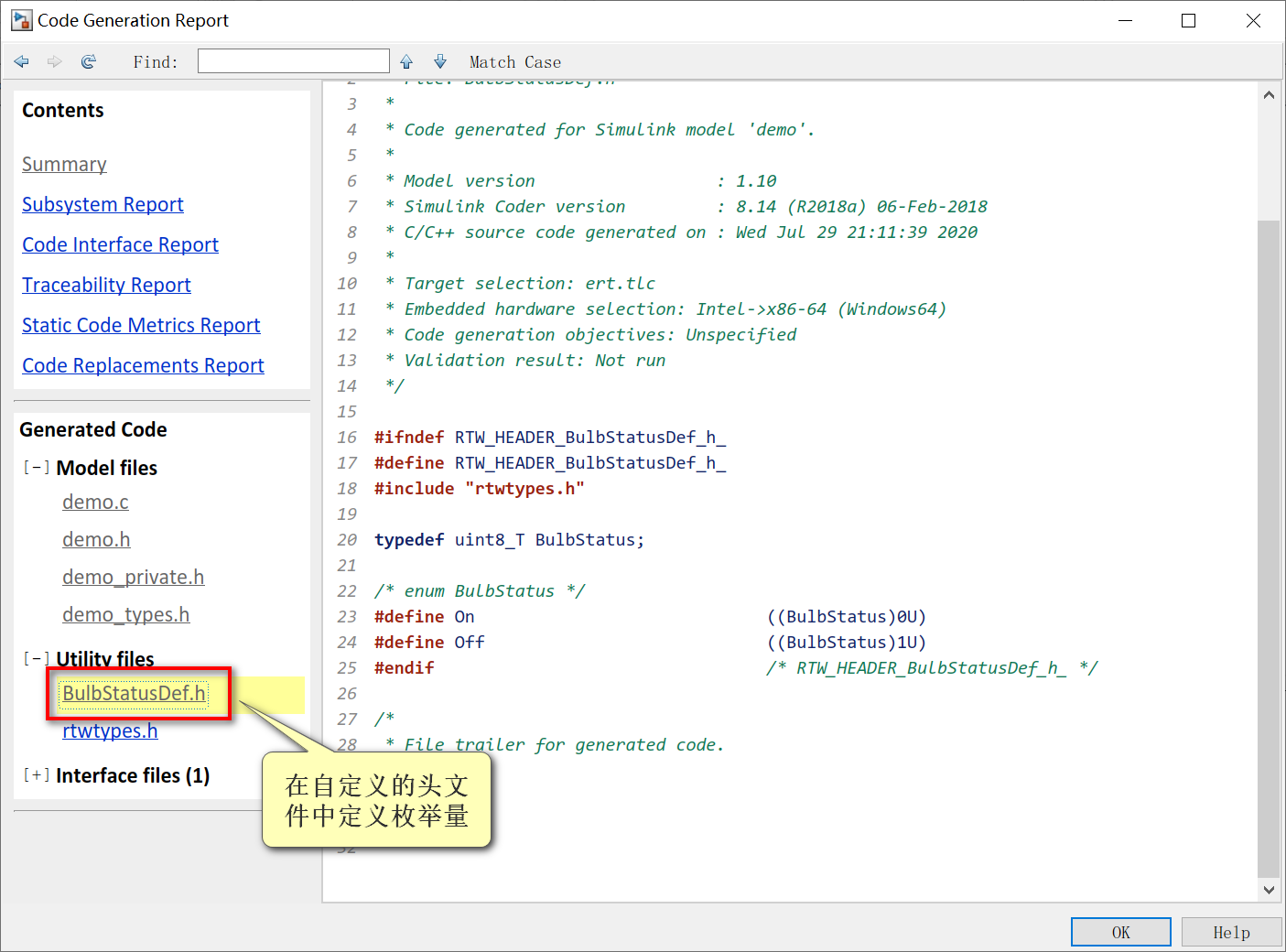

3.3 其他配置

用m文件的方式定义枚举量也可以定义头文件等配置。例如将类文件改为如下所示；

classdef BulbStatus < Simulink.IntEnumType
    enumeration
        On(0)
        Off(1)
    methods (Static)
        function retVal = getDefaultValue()
            % 定义默认值
            retVal  = BulbStatus.On;
        function retVal = getDescription()
            % 描述信息
            retVal = '灯泡的状态';
        function retVal = getHeaderFile()
            % 头文件
            retVal = 'BulbStatusDef.h';
        function retVal = getDataScope()
            % DataScope
            retVal = 'Exported';

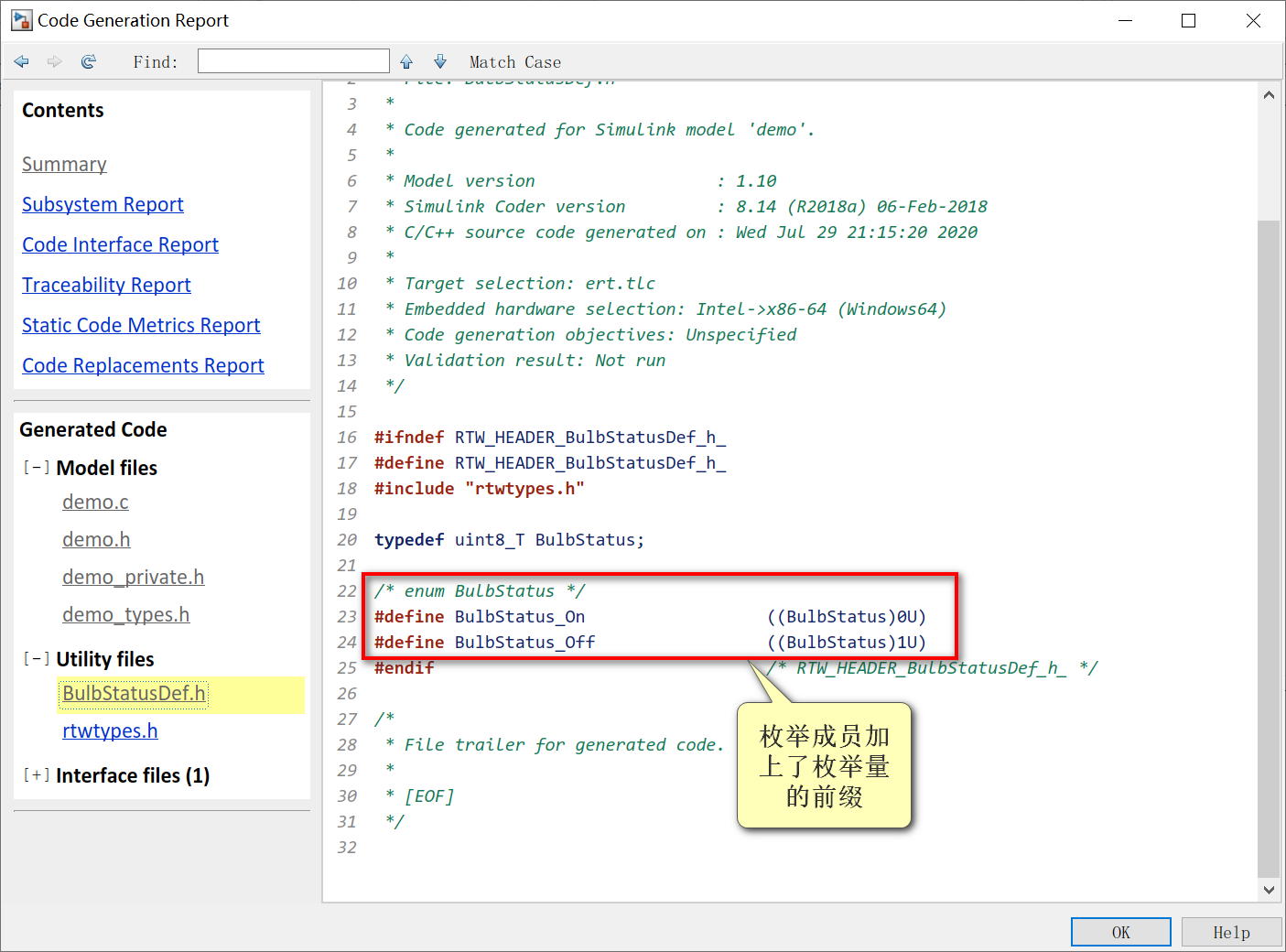

        function retVal = addClassNameToEnumNames()
            % 将枚举量名称作为前缀表现在成员变量名字里
            retVal = true;
methods下的每个函数都对应了在sldd中手动配置的方法，这里就不再生成代码演示。

枚举量在建模的过程中十分常用，所以应该熟练地掌握枚举量的创建方法，并对代码了如指掌。
