怎样漂亮地显示二维和三维地震数据？（含程序）

当地震数据完成了读取和处理之后，为了直观地展示输出结果，可视化是重要的一个步骤。今天的课程利用Python强大的可视化能力，给大家讲解怎样做出漂亮的可视化效果。

01 二维地震可视化

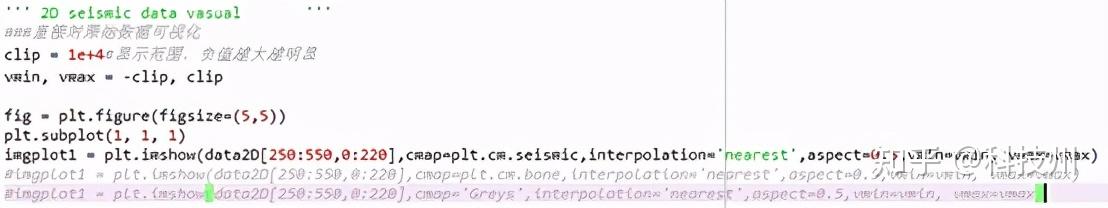

在Python中画图，我们常用matplotlib软件包。下面我们直接给大家讲解可视化的关键程序。

这里有几个关键参数要讲解一下：

一是色卡的选择。调节参数cmap，可以带来不同的视觉效果。

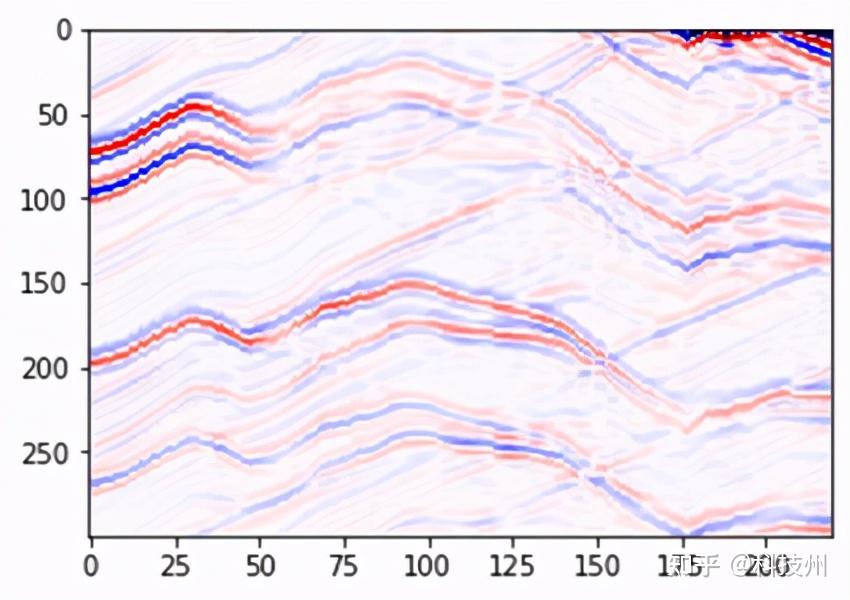

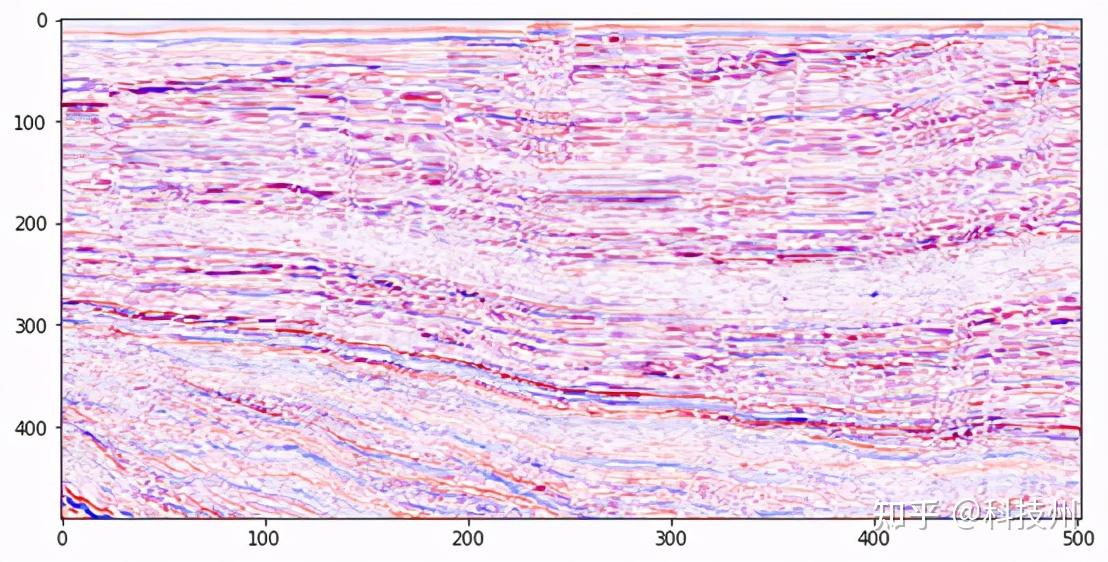

比如使用plt.cm.seismic调色，可以看到剖面丰富的细节。这种调试常常在储层研究中使用。

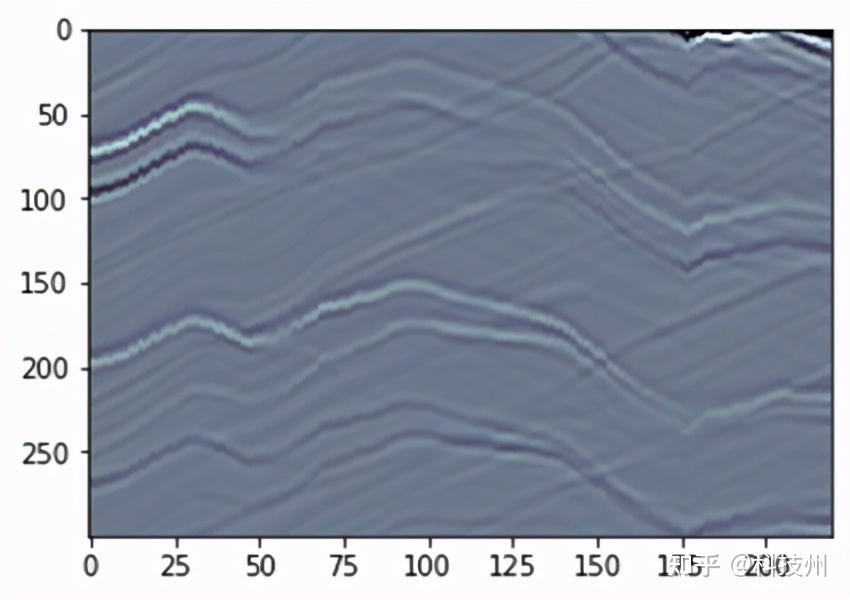

如果使用plt.cm.bone或Greys调色，则显示了剖面的走向和脉络。这种调色常常在断层研究中使用。

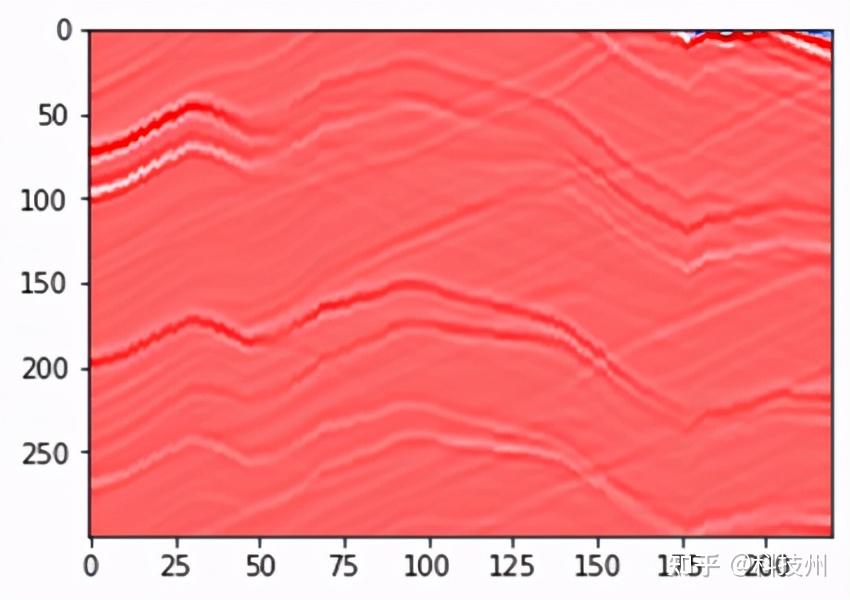

二是颜色亮度的调节。通过调节vmin和vmax两个配对参数的数值，可以调节整个图像的亮度。如果没有指定，程序会默认使用输入数组的最小值和最大值作为亮度范围。因为地震数据常常取值范围的差别非常大，数据如果没有归一化，可能会造成显示效果较差。比如上面这个地震数据，如果不指定亮度范围，效果看起来是这样的：

02 三维地震可视化

接下来讲讲三维地震数据的可视化。

首先我们可以展示这个三维地震体的二维剖面效果，比如inline设置为100。代码和二维显示没啥区别。

效果就是这样的：

那如果有同学不想看平面效果，想看立体三维的效果，还想自由地旋转和拖动剖面。这用Python怎么实现呢？

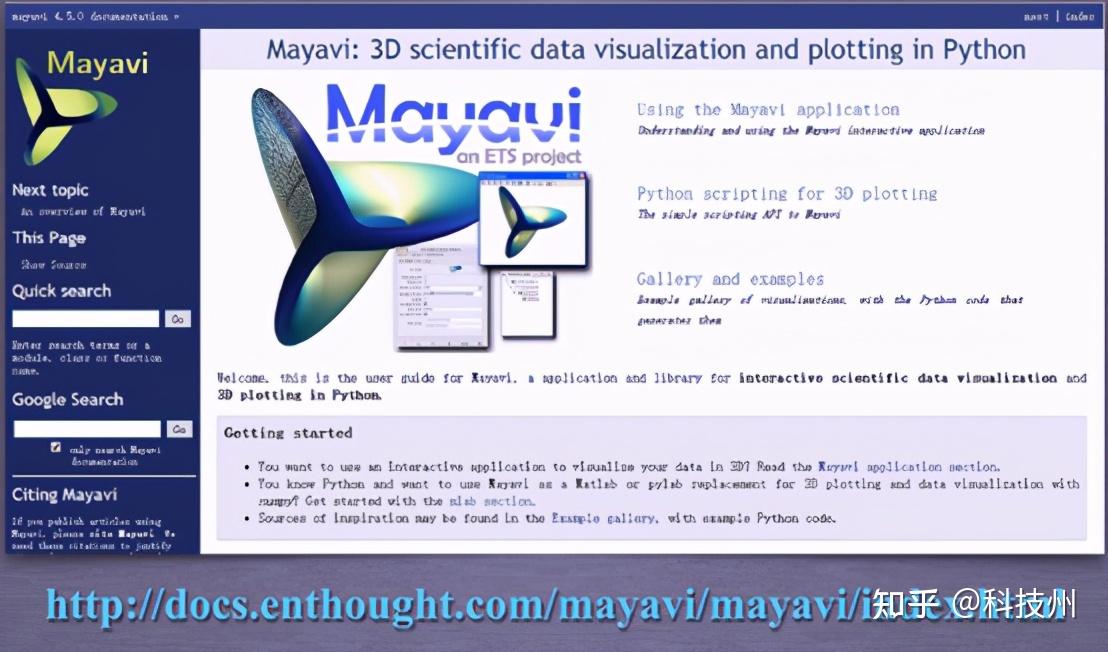

要实现这个效果，使用matplotlib是无法实现的，需要使用专业3D可视化工具：Mayavi。Mayavi是一个交互式三维绘图软件包。matplotlib也可以进行简单的三维打印，但Mayavi依赖于更强大的引擎（VTK），更适合显示大型或复杂的数据。

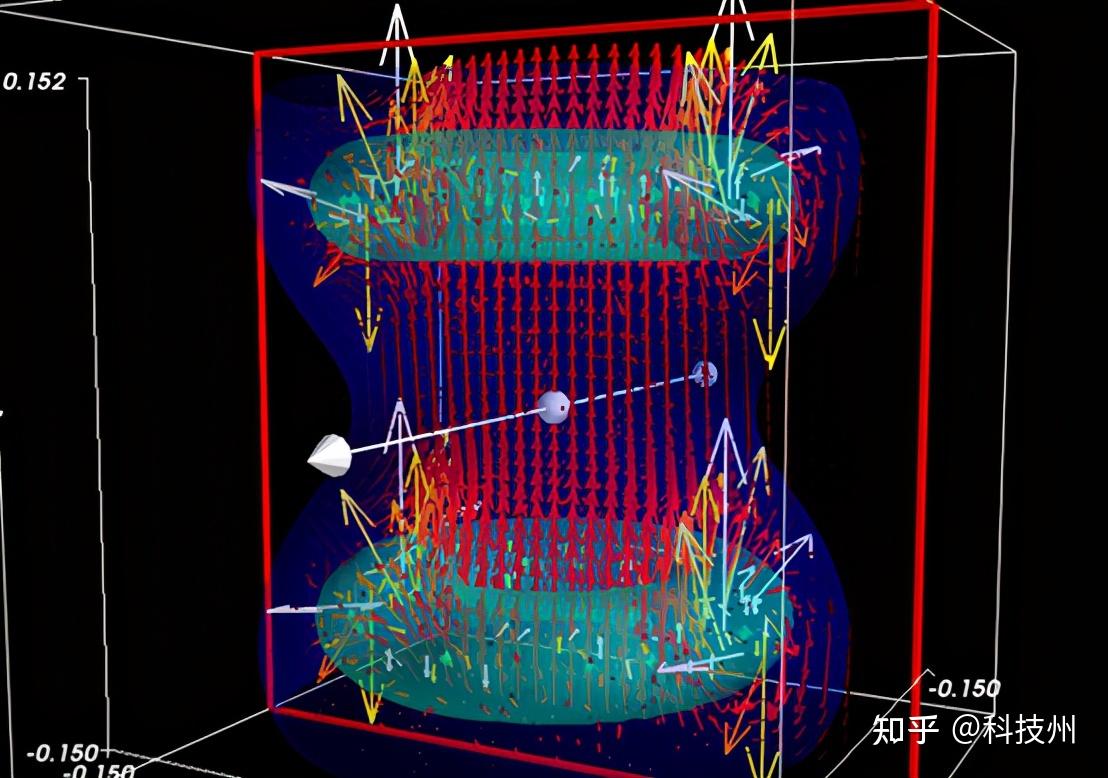

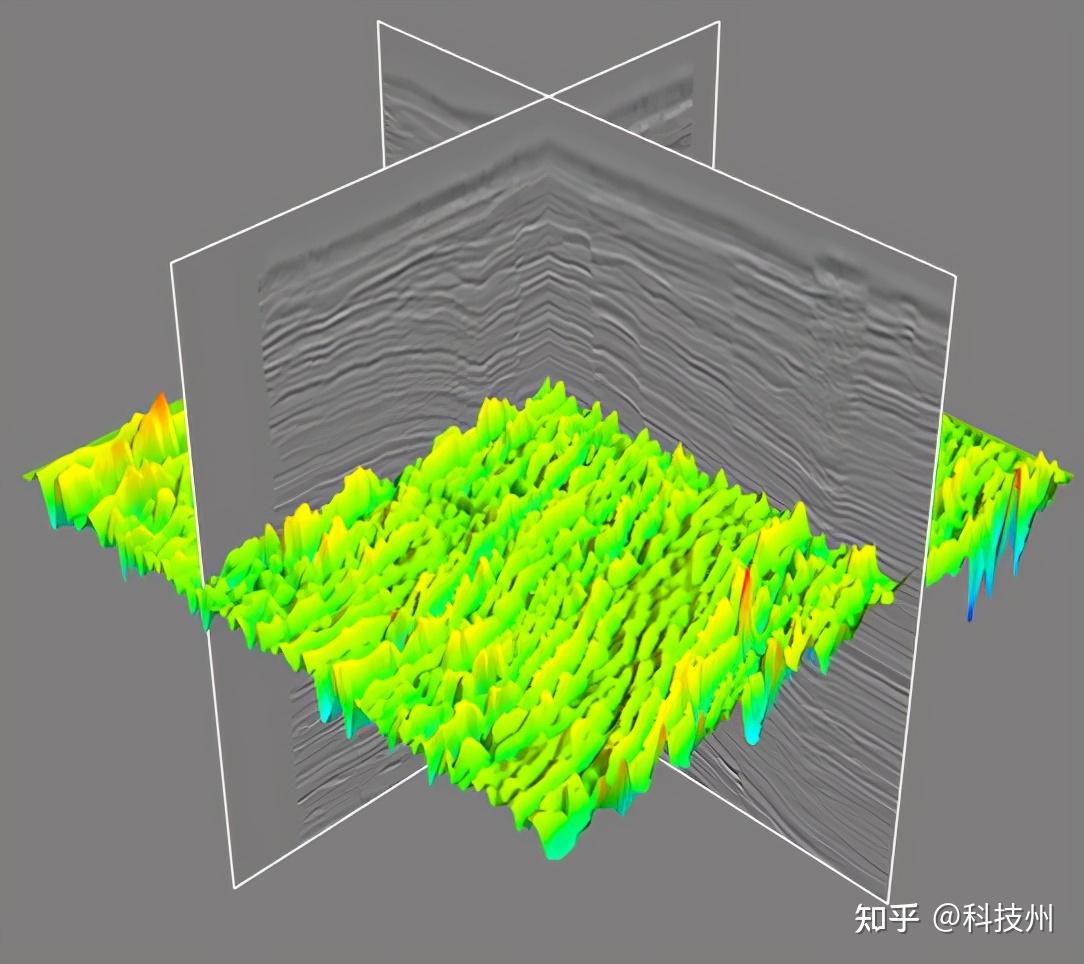

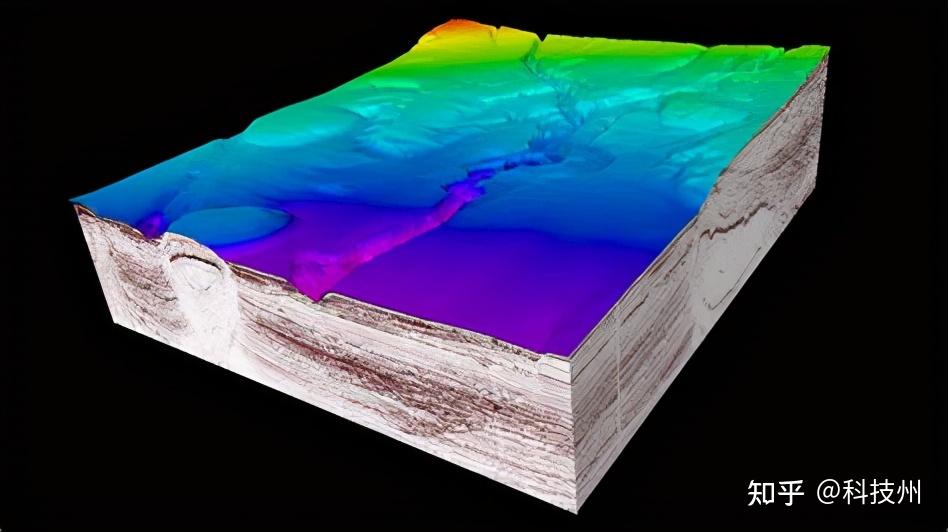

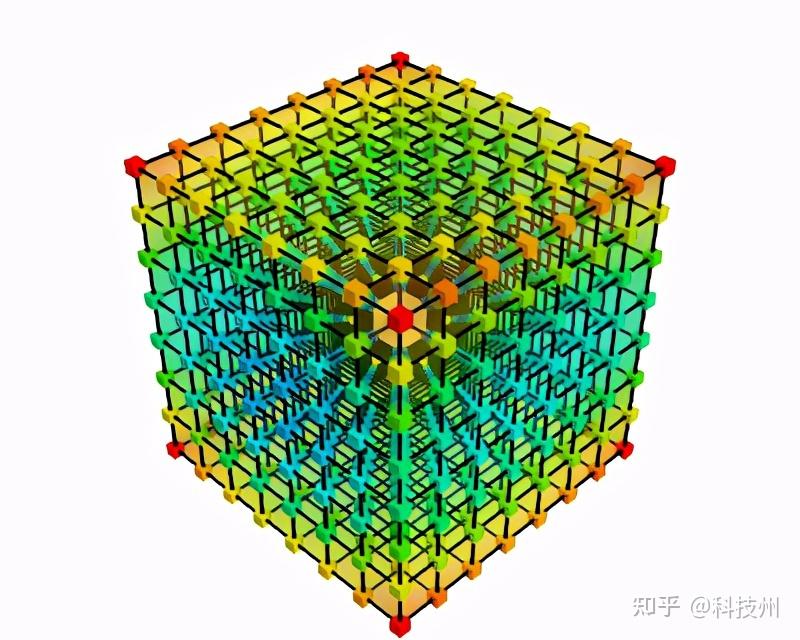

Mayavi可以实现很多惊艳的效果，比如下面这些：

这个软件包很容易安装，只要装上最新版本即可。记住装之前要先装好PyQt4。

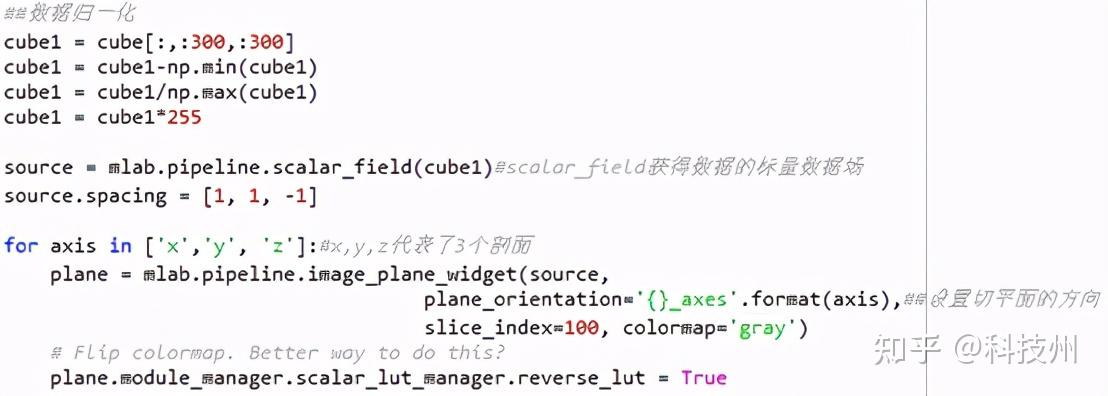

那为了实现我们的三维地震数据显示，关键的代码是这样的：

首先对数据进行一下归一化，这样保证了显示效果会比较正常。然后在三维建模部分，依次对x、y、z三个维度去画地震剖面图。

这样的程序运行后，就会弹出一个窗口，不仅显示了立体的三维剖面效果，还可以用鼠标选中剖面，随意拖动，旋转，伴随着拖动，剖面会随之变化，非常好用。

Mayavi 的功能非常强大，不仅可以展示三个剖面建立的立体模型，对于单个剖面，也能显示出立体的效果。比如下面这个剖面：

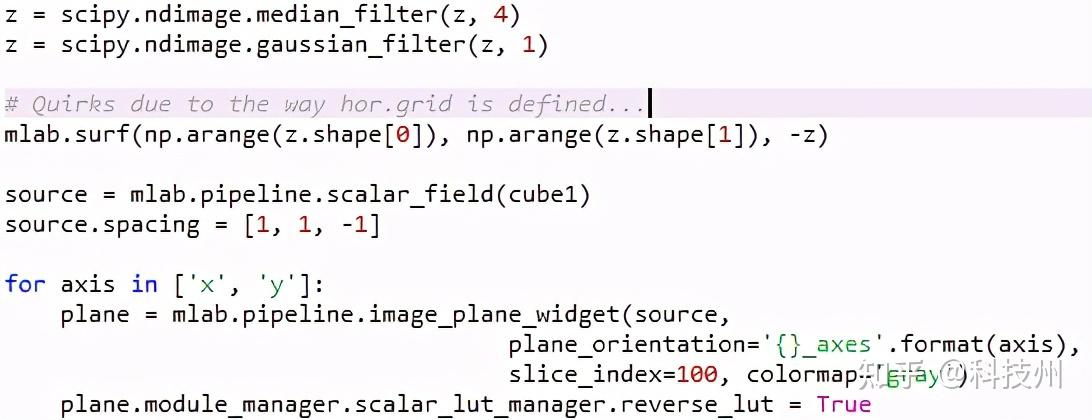

主要的代码是这样写的：

更多酷炫的显示效果，各位同学还可以自行研究。

今天的课程就到这里。这节课给大家讲解了怎样画出漂亮的二维和三维地震数据。详细程序可以联系我获取，欢迎关注我交流，再见。
