前言

上周我在公司做了一个VSCode的分享，反响不是很好。内容坡度大，没有深入浅出。所以这一次我会更加详细的介绍细节，希望网上的同学看完之后有所收获。

先提出三个问题

1、为什么我打开VSCode，会打开N多个进程？

2、为什么我的全局搜索能用，但单个文件内的代码搜索却卡住了？

3、VSCode插件装多了会不会影响性能？

这些问题在本文都将得到解决。

VSCode简介

本文都是基于VSCode 1.47.3 的版本。

作者，Erich Gamma，Eclipse 架构师，《设计模式》经典书籍，妥妥的业内大佬。
关键词：免费、开源、轻量级、编辑器、跨平台、多语言、Git开箱即用、插件扩展。这里提一下扩平台，VSCode支持Mac、Windows、Linux、Web。
体量：前端大型项目，总代码量100万，其中60万TypeScript代码（cloc工具统计）
技术： Electron 、TypeScript、Monaco、xTerm、 LSP（Language Server Protocol） 、 DAP（Debug Adapter Protocol） 。我们将会着重介绍加粗的3个内容。

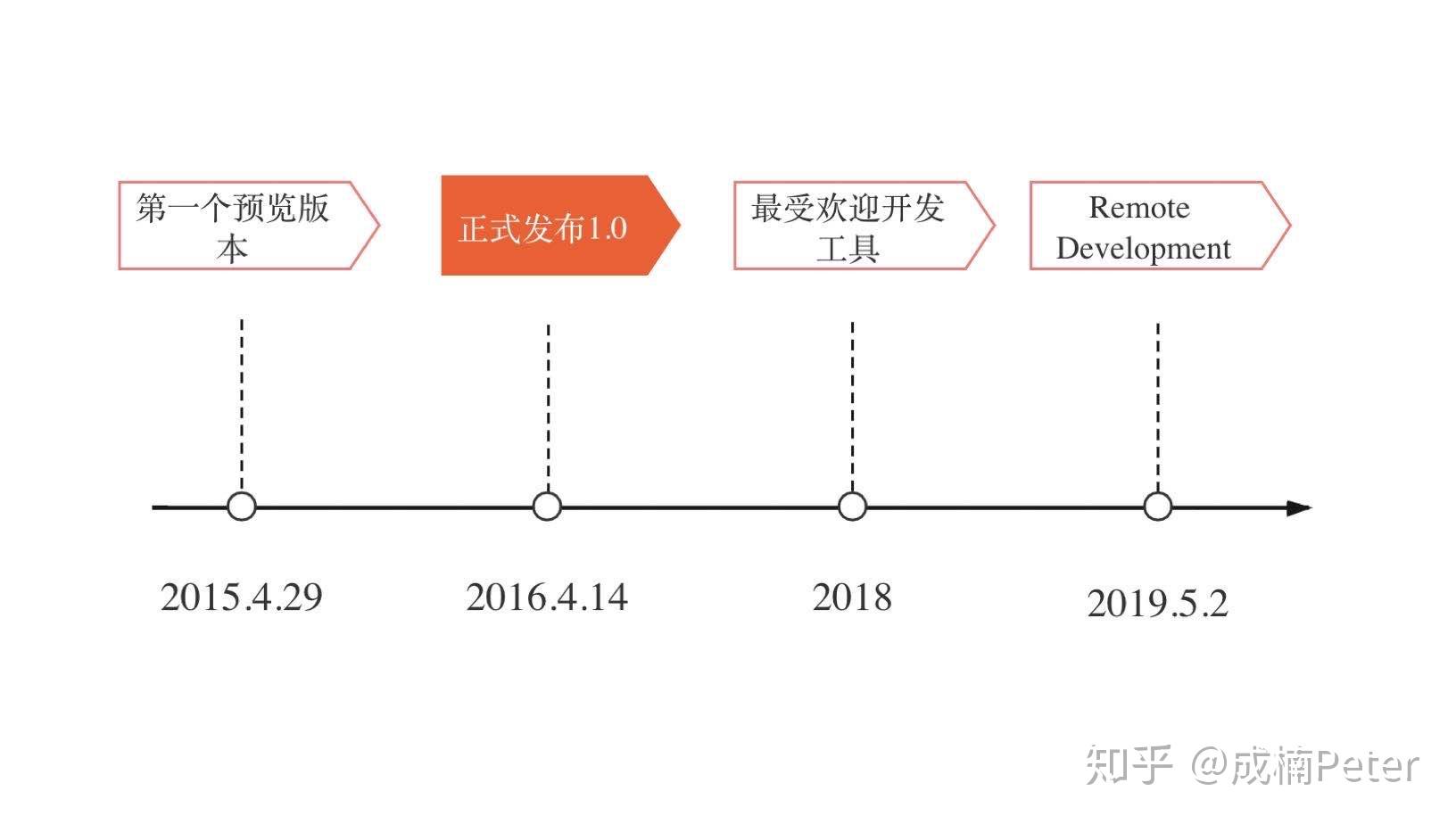

时间线

我第一次使用VSCode是2016年底，一个PHP同事和我说，VSCode写PHP真好用，随即我就被安利了。果然最好的语言就是要用最好的编辑器。

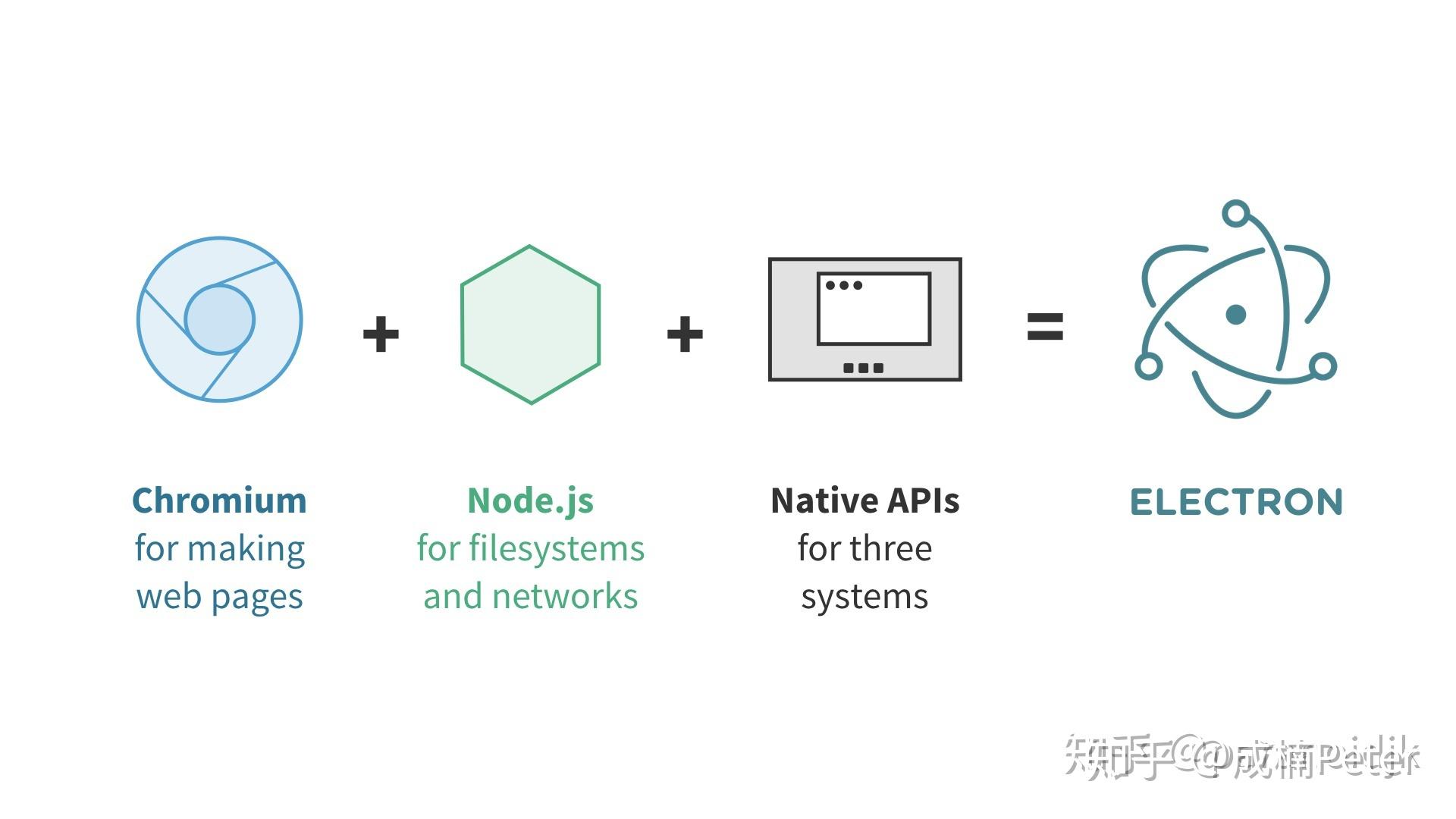

Electron

LSP

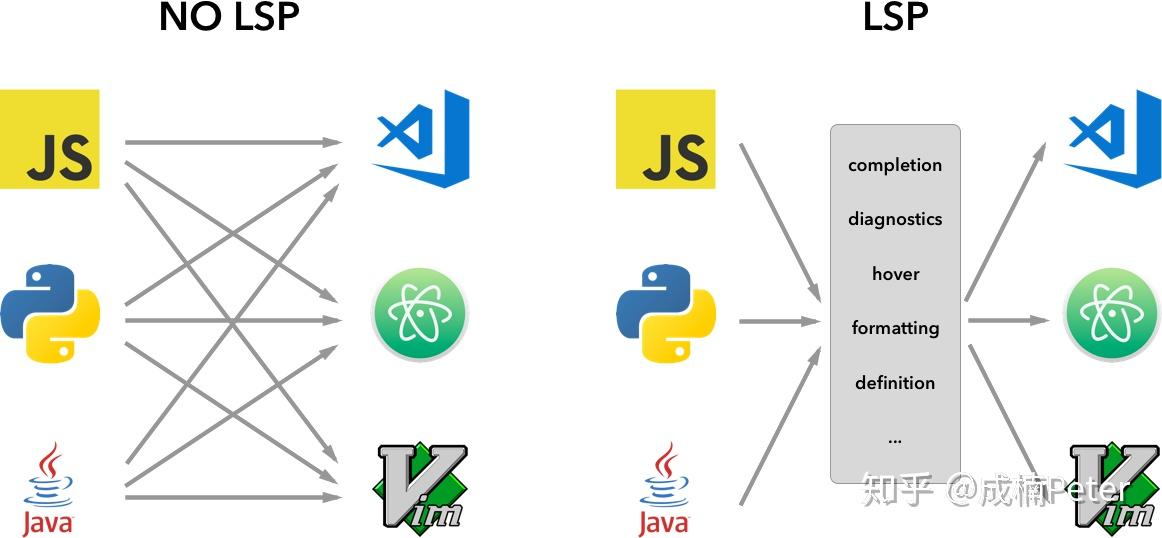

语言服务协议，编程语言需要为编辑器实现一些常用的功能，比如hover效果，代码提示（intelligence），代码诊断（diagnostics）等功能，每个编辑器都有一套自己的规则。从图中我们可以看出，左边为编程语言，右边为编辑器。没有LSP之前，编程语言和编辑器之间是多对多的关系，这种复杂性为 n^2 。但是引入LSP之后，就变成了一对多的关系，主流编辑器都采用同一个协议规则，而编程语言只需要面向语言服务协议编写功能即可，这像不像面向接口编程。

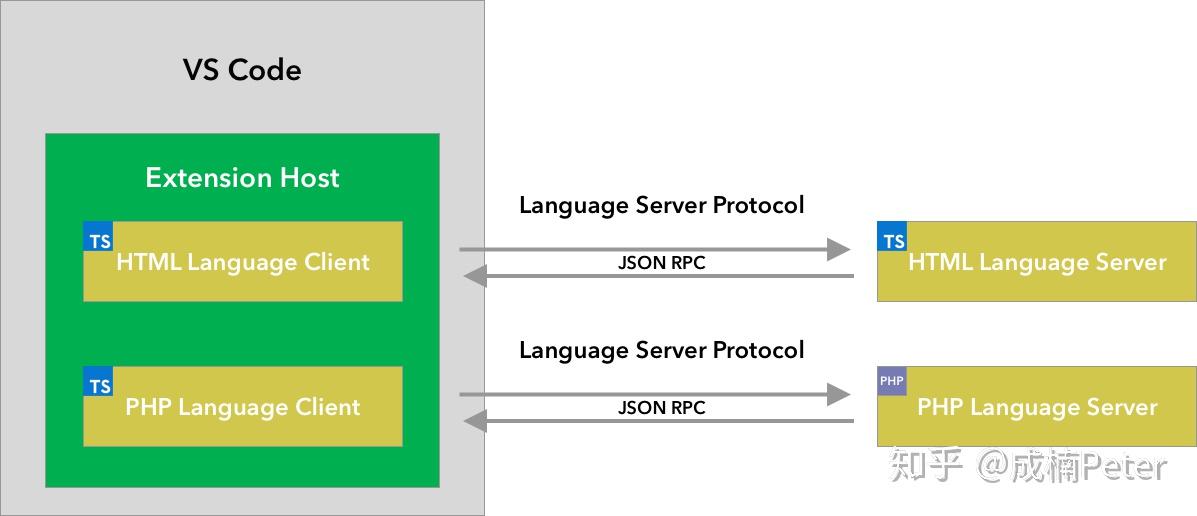

这是一张HTML语言服务协议和PHP语言服务协议的图，PHP和HTML实现了这种服务，而客户端通过JSON RPC这种远程调用，在VSCode插件进程内初始化这些语言服务。（语言服务运行在插件进程内）。

想了解如何自定义一个语言服务，可以看一下这篇文章 vscode插件快餐教程(7) - 从头开始写一个完整的lsp工程

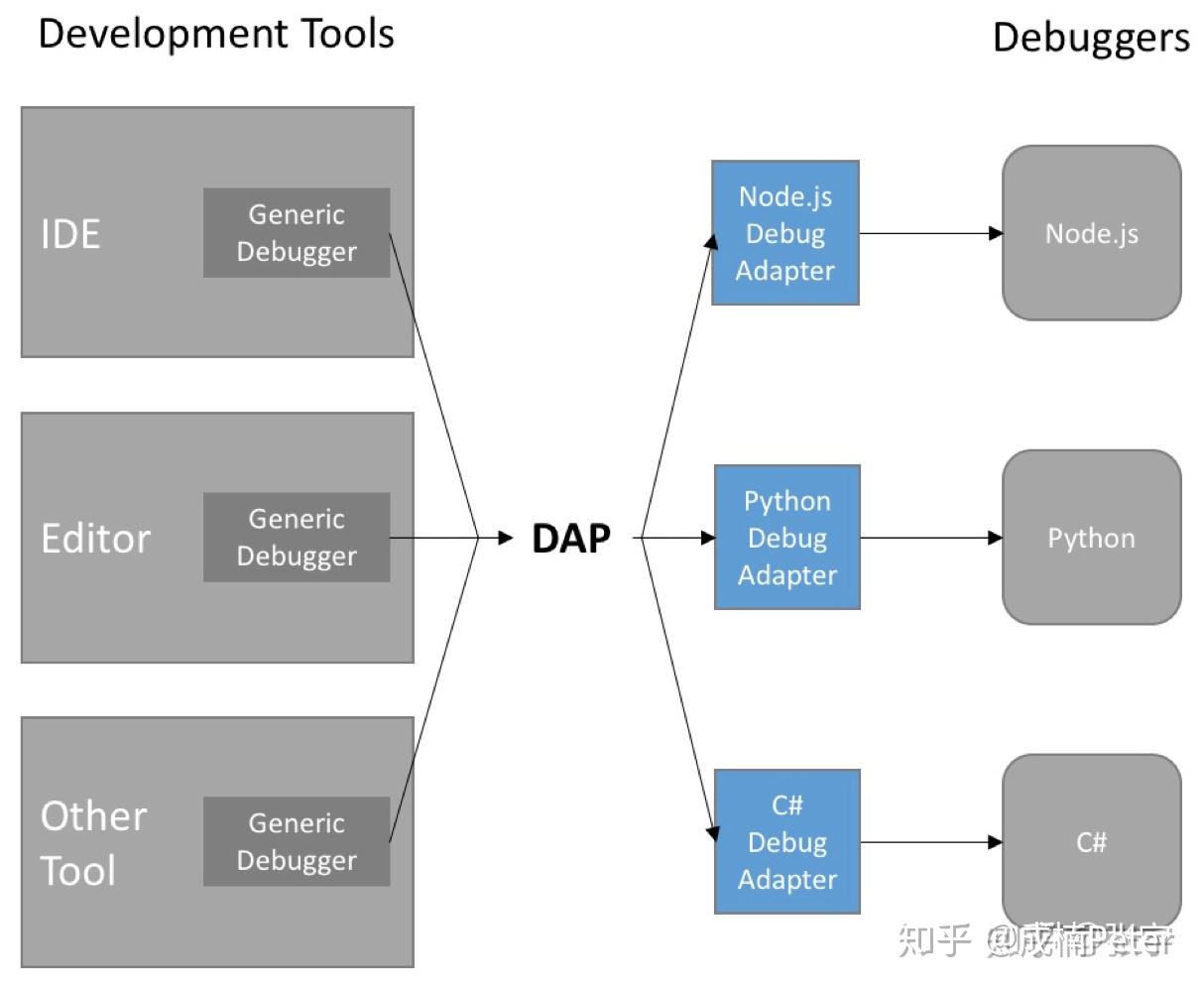

DAP

调试适配器协议

它其实和LSP很像，所有的编程语言都公用一个调试界面，只需要实现DAP这个协议即可。

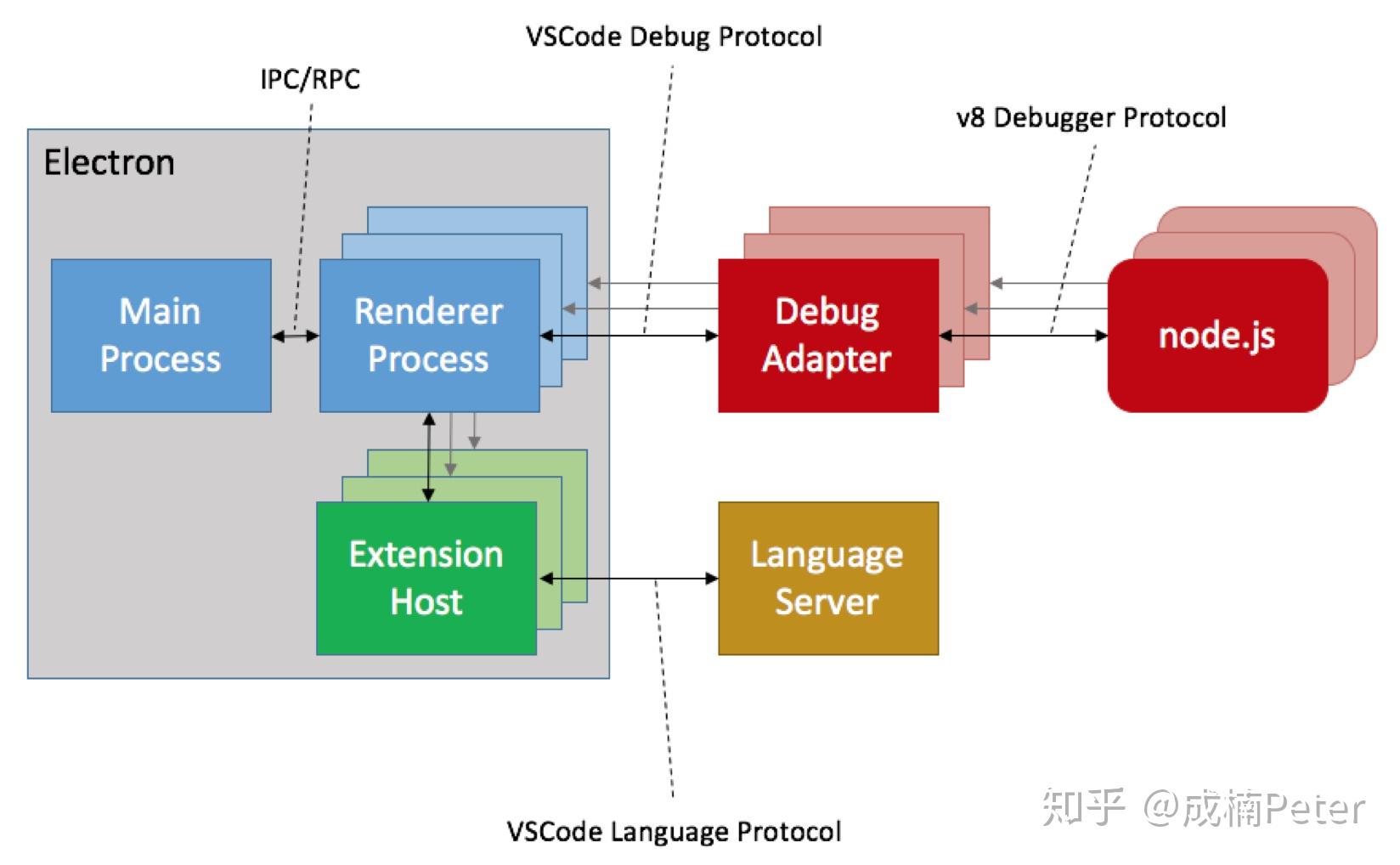

多进程架构详解

1、主进程（Main），一个 Electron 应用只有一个主进程。创建 GUI 相关的接口只由主进程来调用。

2、渲染进程（Renderer），每一个工作区（workbench）对应一个进程，同时是BrowserWindow实例。一个Electron项目可以有多个渲染进程。

3、插件进程（Extension），fork了渲染进程，每个插件都运行在一个NodeJS宿主环境中，即插件间共享进程。VSCode规定，插件不允许直接访问UI，这和Atom不同。

4、Debug进程，一个特殊的插件进程。

5、Search进程，搜索是密集型任务，单独占用一个进程。

6、进程之间通过IPC、RPC进行通信，这个后面会介绍。

7、LSP和DAP像两座桥梁，连接起语言和调试服务，它们都运行在插件进程中。

因为VSCode基于Electron，Electron基于chromium，所以进程和浏览器架构十分相似。

进程间通信

IPC

electron.ipcRenderer.send(
  "sendMessageFromRendererProcesses",
  "渲染进程向主进程发送异步消息"
electron.ipcMain.on("sendMessageFromRendererProcesses", (event, message) => {
  event.sender.send("sendMessageFromMainProcesses", "回应异步消息：" + message);

VSCode的IPC通信是基于Electron，进程间可以双向通信，并且支持同步异步通信。

RPC

const { BrowserWindow } = require("electron").remote;
let win = new BrowserWindow({ width: 800, height: 600 });
win.loadURL("https://github.com");

这里是渲染进程直接调用Electron的远程模块，重新初始化一个界面BrowserWindow，并且打开一个页面，地址为 https://github.com 。RPC一般用于单向调用，如渲染进程调用主进程。

小结

1、多进程架构，实现了视图与逻辑分离。

2、基于接口编程（LSP、DAP），规范了扩展功能。

3、插件进程，单独开启一个进程。不影响启动速度，不影响主进程和渲染进程，不能直接改变UI样式。缺点，UI可扩展性差，优点，带来了统一的视觉效果和交互风格。

最简单的插件

下面是官方的一个搭建插件的教程

npm install -g yo generate-code yo code code ./helloworld

然后我们就生成了一个VSCode插件，目录如下，我和一个普通的前端项目没啥区别。我们只需要关心 package.json 和 extension.ts 。

package.json

{ "engines": { "vscode": "^1.47.0" "activationEvents": [ "onLanguage:java", "onCommand:java.show.references", "onCommand:java.show.implementations", "onCommand:java.open.output", "onCommand:java.open.serverLog", "onCommand:java.execute.workspaceCommand", "onCommand:java.projectConfiguration.update", "workspaceContains:pom.xml", "workspaceContains:build.gradle" }

有两个关键字，engines指VSCode兼容版本，activationEvents表示触发事件。onLanguage为语言为java时，输入命令onCommand:java.show.references（通过cmd + p可进入输入命令界面），或者工作区中包含pom.xml文件，这些都会加载插件。插件的加载机制是懒加载，只有触发了指定事件才会加载。

extension.ts

extension里导出一个activate函数，表示当插件被激活时执行函数内的内容。Demo里注册了一个命令到VSCode的context上下文中，且当执行 hellworld 这个命令时，会弹出一个提示语，我们将提示语由Hello World 改为了 Hello VS Code。

VSCode能自动实现插件项目，我们按F5即可进入调试模式，下面是一个输出提示语的视频。

源码解析

源码解析分为4大块。

目录结构

源码调试

工作台（WorkBench）加载

插件（Extension）加载

目录结构

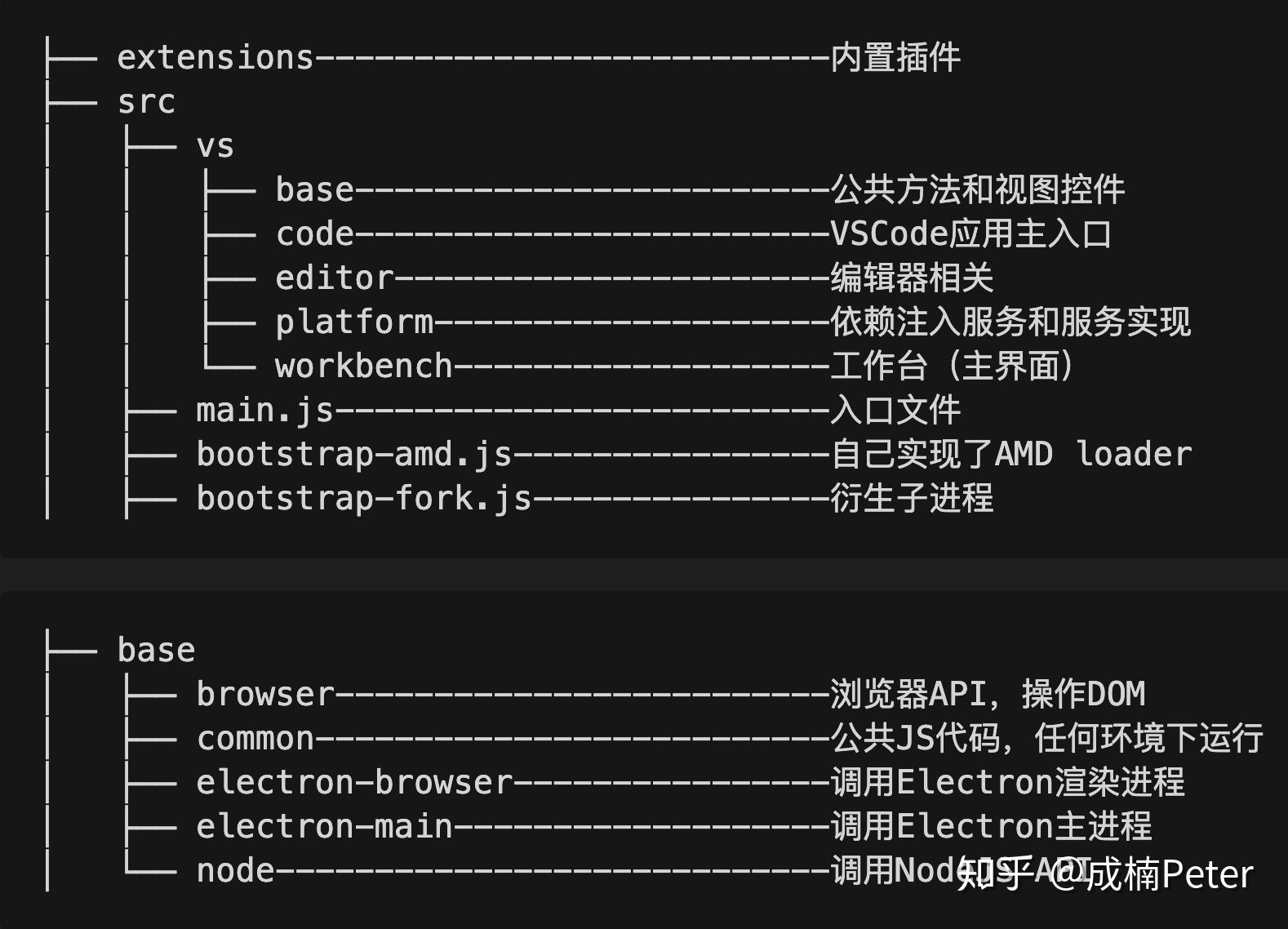

上图分为上下两块内容，上面是VSCode外层的目录结构。下面为VSCode内部组织代码的规则，以base目录为例，它包含了个模块，vs目录下的其他模块，code、editor也是按照这个规则。

源码调试

项目的搭建比较简单，可以直接看官方的教程， How to Contribute 。Mac的话主要一下Python版本和NodeJS脚本。

web版启动

yarn web

桌面版启动

./scripts/code.sh

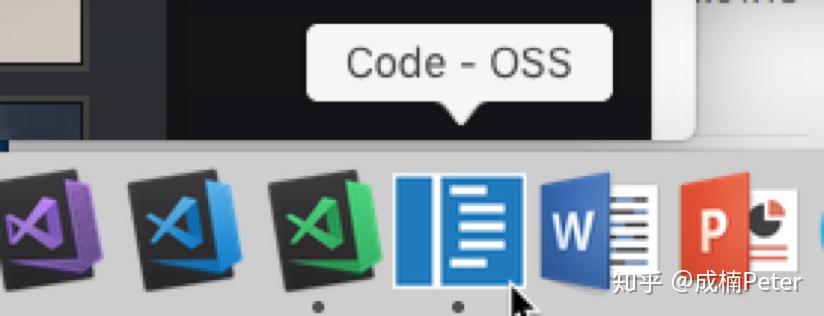

本文讲的内容都是桌面版，启动完成之后，我们可以看到VSCode给我们提供的源码调试工具，OSS。

调试模式

调试模式和桌面启动有所不同，我们直接在VSCode里打开源码项目，进入调试面板，先Launch VS Code，然后就可以选择是调试主进程、渲染进程还是插件进程。

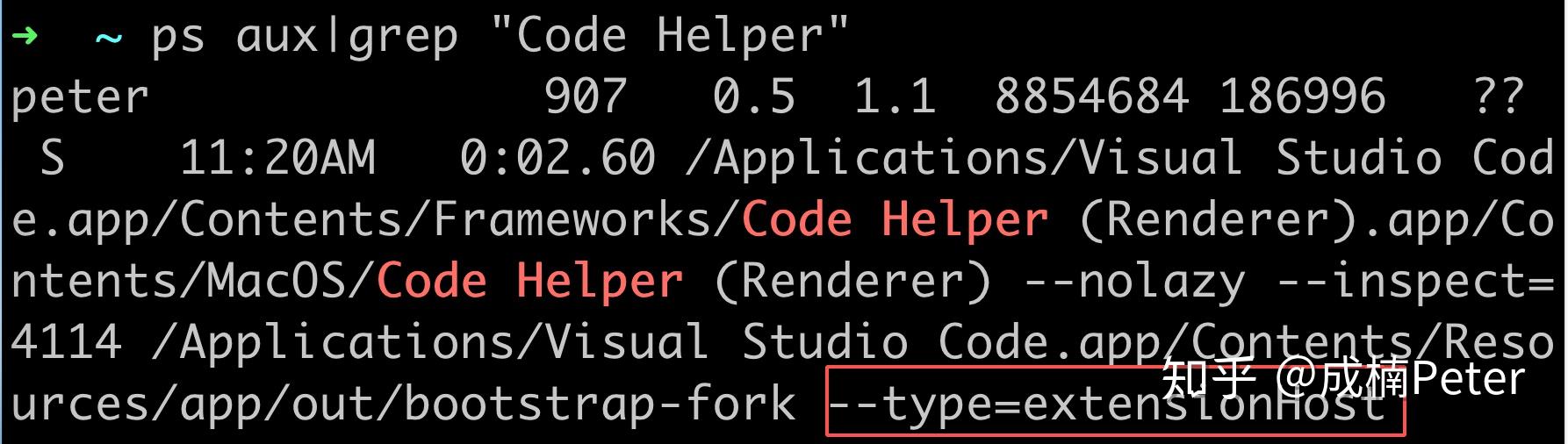

查看所有进程

ps aux|grep "OSS Helper"

启动完成之后，通过命令行查看进程情况，上面我截取了插件进程相关的信息。如果是源码情况下，关键词就是OSS Helper。我们正常使用VSCode，就可以用关键词Code Helper查看进程相关情况。

进程类型介绍

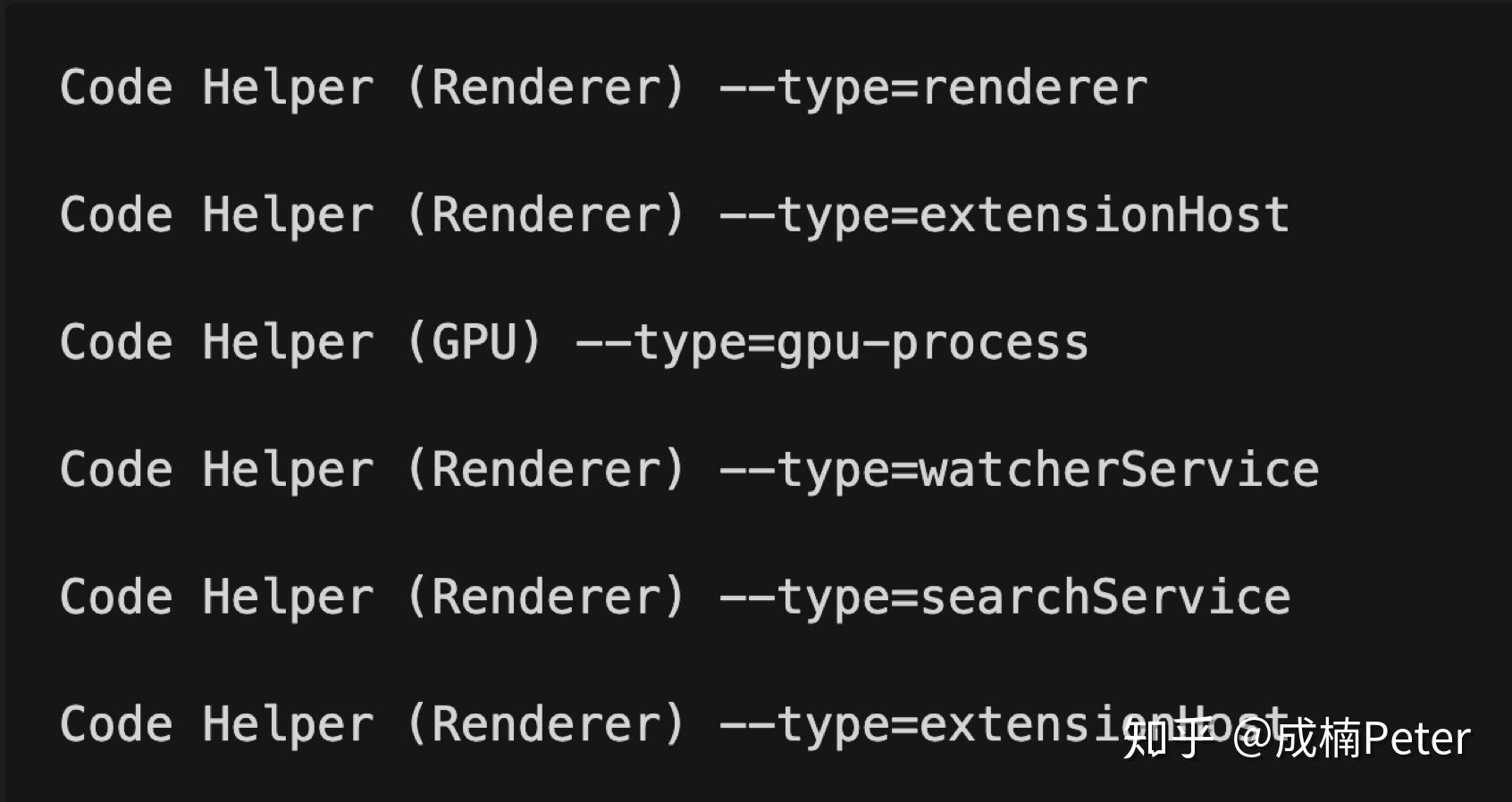

这是VSCode进程的类型，--type就是VSCode启动进程时识别进程类型的标识。有渲染进程，插件进程，GPU进程，可关闭，Watcher进程，和Webpack的Watch有些相似，都是监控文件变化的，搜索进程。插件是由渲染进程fork出来的，且一般情况插件共享一个进程，Debug进程比较特殊，它单独占用一个进程。

源码之加载工作台

// src/main.js // 获取缓存文件目录地址和语言配置，用AMD Loader加载真正主入口 const { app, protocol } = require("electron"); app.once("ready", function () { onReady(); async function onReady() { const [cachedDataDir, nlsConfig] = await Promise.all([ nodeCachedDataDir.ensureExists(), resolveNlsConfiguration(), startup(cachedDataDir, nlsConfig); function startup(cachedDataDir, nlsConfig) { require("./bootstrap-amd").load("vs/code/electron-main/main"); // src/vs/code/electron-main/main.ts // 创建服务，初始化编辑器实例 const code = new CodeMain(); code.main(); class CodeMain { main() { this.startUp(args); private async startup(args: ParsedArgs): Promise<void> { const [instantiationService, instanceEnvironment, environmentService] = this.createServices(args, bufferLogService); return instantiationService.createInstance(CodeApplication, mainIpcServer, instanceEnvironment).startup();

VSCode初始化实例的方式比较特殊，采用的是依赖注入的模式，关于VSCod依赖注入的文章，可以看腾讯同学写的文章， vscode 源码解析 - 依赖注入。

// 打开一个窗口

// src/vs/code/electron-main/app.ts class CodeApplication extends Disposable { async startup(): Promise<void> { const appInstantiationService = await this.createServices(machineId, sharedProcess, sharedProcessReady); const windows = appInstantiationService.invokeFunction((accessor) => this.openFirstWindow(accessor, electronIpcServer, sharedProcessClient) private openFirstWindow(accessor: ServicesAccessor, electronIpcServer: ElectronIPCServer, sharedProcessClient: Promise<Client<string>>): ICodeWindow[] { const windowsMainService = this.windowsMainService = accessor.get(IWindowsMainService); return windowsMainService.open({ context: OpenContext.API, cli: { ...environmentService.args }, forceEmpty: true, gotoLineMode: true }

// 打开浏览器窗口，并加载配置
// src/vs/platform/windows/electron-main/windowsMainService.ts

export class WindowsMainService extends Disposable implements IWindowsMainService { open() { this.doOpen(); private doOpen() { this.openInBrowserWindow(); private openInBrowserWindow() { const createdWindow = (window = this.instantiationService.createInstance( CodeWindow, state, extensionDevelopmentPath: configuration.extensionDevelopmentPath, isExtensionTestHost: !!configuration.extensionTestsPath, private doOpenInBrowserWindow() { window.load(configuration); // 加载页面

// src/vs/code/electron-main/window.ts
// this._win 为 BrowserWindow 对象，是electron一个模块

class CodeWindow extends Disposable { load() { this._win.loadURL(this.getUrl(configuration)); private getUrl() { let configUrl = this.doGetUrl(config); return configUrl; private doGetUrl(config: object): string { // 打开 VSCode 的工作台，也就是 workbench return `${require.toUrl( "vs/code/electron-browser/workbench/workbench.html" )}?config=${encodeURIComponent(JSON.stringify(config))}`; }

src/vs/code/electron-browser/workbench/workbench.html

<!DOCTYPE html> <body aria-label=""></body>  <script src="../../../../bootstrap.js"></script> <script src="../../../../vs/loader.js"></script> <script src="../../../../bootstrap-window.js"></script>  <script src="workbench.js"></script> </html>

源码之插件加载

src/vs/code/electron-browser/workbench/workbench.js
加载桌面插件，加载插件服务

bootstrapWindow.load( "vs/workbench/workbench.desktop.main", "vs/nls!vs/workbench/workbench.desktop.main", "vs/css!vs/workbench/workbench.desktop.main", (workbench, configuration) => { );

src/vs/workbench/workbench.desktop.main.ts

import "vs/workbench/services/extensions/electron-browser/extensionService";

src/vs/workbench/services/extensions/electron-browser/extensionService.ts
监听生命周期钩子，实例化 ExtensionHostManager

class ExtensionService extends AbstractExtensionService implements IExtensionService { constructor() { this._lifecycleService.when(LifecyclePhase.Ready).then(() => { // reschedule to ensure this runs after restoring viewlets, panels, and editors runWhenIdle(() => { this._initialize(); }, 50 /*max delay*/); protected async _initialize(): Promise<void> { this._startExtensionHosts(true, []); private _startExtensionHosts(isInitialStart: boolean, initialActivationEvents: string[]): void { // extensionHosts 为LocalProcessExtensionHost、RemoteExtensionHost、WebWorkerExtensionHost。 const extensionHosts = this._createExtensionHosts(isInitialStart); extensionHosts.forEach((extensionHost) => { const processManager = this._instantiationService.createInstance(ExtensionHostManager, extensionHost, initialActivationEvents);

src/vs/workbench/services/extensions/common/extensionHostManager.ts
fork渲染进程，并加载 extensionHostProcess

class ExtensionHostManager extends Disposable { constructor() { this._proxy = this._extensionHost.start()!.then(); }

src/vs/workbench/services/extensions/electron-browser/localProcessExtensionHost.ts

class LocalProcessExtensionHost implements IExtensionHost { public start(): Promise<IMessagePassingProtocol> | null { // ... const opts = { env: objects.mixin(objects.deepClone(process.env), { // 加载插件进程 AMD_ENTRYPOINT: 'vs/workbench/services/extensions/node/extensionHostProcess', // Run Extension Host as fork of current process this._extensionHostProcess = fork(getPathFromAmdModule(require, 'bootstrap-fork'), ['--type=extensionHost'], opts); }

src/vs/workbench/services/extensions/node/extensionHostProcess.ts
插件进程的入口，同时开启插件激活逻辑

import { startExtensionHostProcess } from "vs/workbench/services/extensions/node/extensionHostProcessSetup"; startExtensionHostProcess().catch((err) => console.log(err));

src/vs/workbench/services/extensions/node/extensionHostProcessSetup.ts

export async function startExtensionHostProcess(): Promise<void> { const extensionHostMain = new ExtensionHostMain( renderer.protocol, initData, hostUtils, uriTransformer }

src/vs/workbench/services/extensions/common/extensionHostMain.ts

export class ExtensionHostMain { constructor() { // must call initialize *after* creating the extension service // because `initialize` itself creates instances that depend on it this._extensionService = instaService.invokeFunction(accessor => accessor.get(IExtHostExtensionService)); this._extensionService.initialize(); }

src/vs/workbench/api/node/extHost.services.ts

import { ExtHostExtensionService } from 'vs/workbench/api/node/extHostExtensionService'; // 注册插件服务 registerSingleton(IExtHostExtensionService, ExtHostExtensionService);

src/vs/workbench/api/node/extHostExtensionService.ts
继承了抽象类，AbstractExtHostExtensionService

export class ExtHostExtensionService extends AbstractExtHostExtensionService { }

src/vs/workbench/api/common/extHostExtensionService.ts

abstract class AbstractExtHostExtensionService extends Disposable { constructor() { this._activator = new ExtensionsActivator();
