Unity3d---对UI事件接口的一些测试和机制（坑）的总结

Randy

Rise above.Focus on science.

开文来记录一下自己摸索到的UI事件接口的一些运作机制（坑），就不赘述具体怎么使用这些事件接口了（不做教学...），本文主要是记自己发现的一些坑点

主要针对于在复杂的UI嵌套关系下，鼠标指针和拖拽操作的事件接口的调用关系 ，一些容易出错的地方进行记录

欢迎各路神仙留言指正，若能不吝赐教，鄙人先谢为敬

版本：Unity 2019.3.0

emmmmmm

怎么好像之前Unity2018的跨父对象层级的Drop方法还无法正常调用来着，做背包系统的时候真的坑死了，现在2019这个坑是被官方填了？

1.还是提一下什么是UI事件接口

在UGUI中通过 using UnityEngine.EventSystems;

可以让继承自Mono的脚本实现一些丰富的事件接口， 这些被实现接口方法会在进行UI交互的一些特定的行为出现时被调用

主要包括Point鼠标指针操作，Drag/Drop拖拽操作，Select点选操作，Input鼠标键盘输入类

UI事件接口主要用于UI上的一些物体（Image,Button一类），也可以应用到场景中一些3D物体

UI事件接口能够在 PC鼠标和触屏两种操作模式下被正确的使用

在使用中UI事件接口与EventTrigger实现的交互事件区别在于， 当某个UI物体需要被设计为一个对象 ，在 针对它的特定的交互行为出现 时 调用该对象自身的一些方法 ，实现一些交互功能时， 应使用UI事件接口 的实现方法，将脚本挂在该物体上。而当 某个UI物体不需要被设计为一个对象 ，在 针对它的特定的交互行为出现时，需要去调用别的物体上某个组件的方法 来实现一些交互功能时， 应使用EventTrigger的实现方法，添加EventTrigger，添加交互行为并绑定别的物体上特定组件的特定方法

UI事件接口和EventTrigger能被正确调用的预备条件一致，即：

针对UI物体时，场景中应创建EventSystem，UI物体的RectTransform需要有一定的宽高

针对3D物体时，场景中应创建EventSystem，摄像机应添加Physics Raycaster组件，3D物体需要有Collider组件

2.准备一下测试

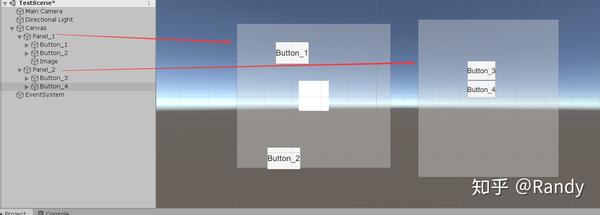

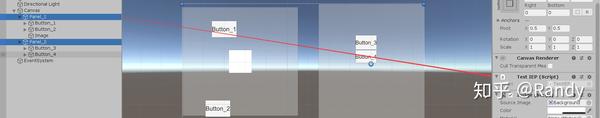

场景物体摆放即父子关系

分别给两个Panel添加一个名为 Test_IEP的脚本

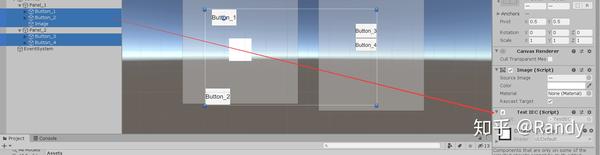

给所有 Button 和 Image 都添加一个名为 Test_IEC的脚本

3.IPointer 鼠标点击事件接口测试

---3.1 父子均实现 IPointerDownHandler, IPointerUpHandler （出现覆盖问题）

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;
public class TestIEP : MonoBehaviour, IPointerDownHandler, IPointerUpHandler
	public void OnPointerUp(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnPointerUp");
    public void OnPointerDown(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnPointerDown");

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;
public class TestIEC : MonoBehaviour,IPointerDownHandler,IPointerUpHandler
	public void OnPointerUp(PointerEventData eventData)
		Debug.Log("C:" + gameObject.name + "  OnPointerUp");
	public void OnPointerDown(PointerEventData eventData)
		Debug.Log("C:" + gameObject.name + "  OnPointerDown");

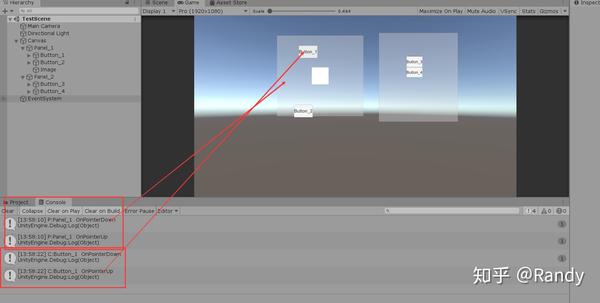

------3.1.1 分别点击Panel没有被子对象覆盖的区域，和子对象

在父子均实现IPointerDownHandler, IPointerUpHandler时，点击子对象覆盖住父对象的范围内时，只触发子对象的接口方法

------3.1.2 同级别下有遮挡时点击重和部分

同级别均实现IPointerDownHandler, IPointerUpHandler，UI物体有重和时，点击重和部分，仅触发最上层被点击到的UI对象的接口方法

补充一下：Hierarchy菜单，UI物体中越靠下的物体，才是越接近最上层的

---3.2 仅父对象实现 IPointerDownHandler, IPointerUpHandler （按钮是个特例）

 using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;
public class TestIEC : MonoBehaviour

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;
public class TestIEP : MonoBehaviour, IPointerDownHandler, IPointerUpHandler
	public void OnPointerUp(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnPointerUp");
    public void OnPointerDown(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnPointerDown");

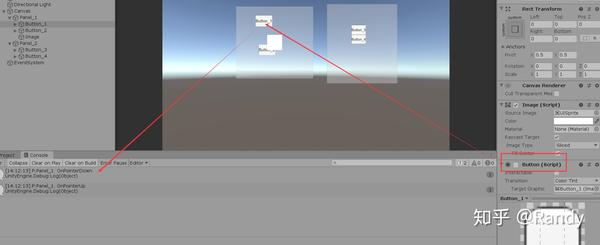

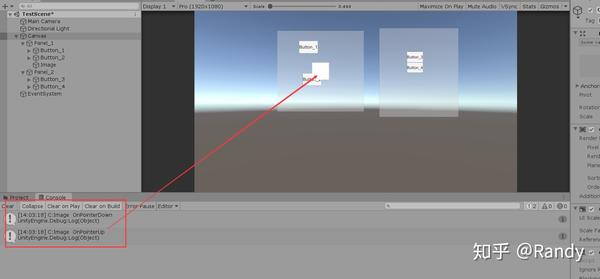

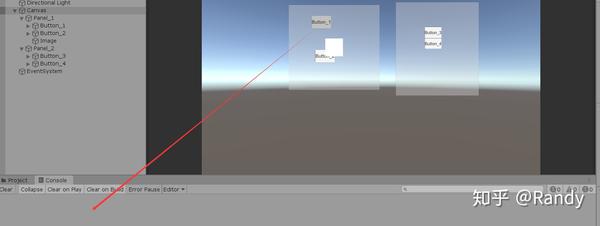

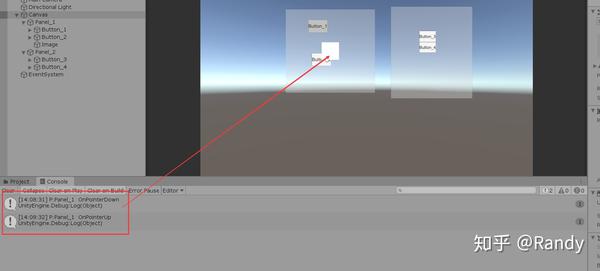

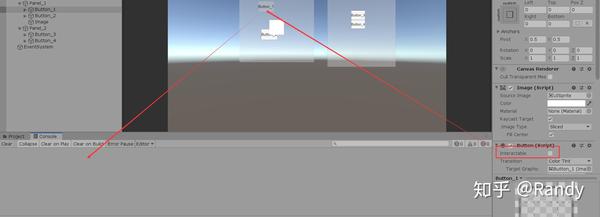

仅父对象实现 IPointerDownHandler, IPointerUpHandler 时，点击子对象中的按钮仍无法触发父对象的接口方法（可以理解为按钮组件本身就有IPointer接口）依然覆盖掉了点击向父对象的传递。但点击到子对象中Image的一类本身不具有交互性的子对象，可以正常触发父对象的接口方法

---3.3 重合时仅下层实现 IPointerDownHandler, IPointerUpHandler （遮挡依然存在）

不论下层是否是按钮还是Image，点击重合部分，下层物体实现的接口方法都不会被触发

自然上下层都实现肯定只调用上层实现的接口方法

---3.4 只实现IPointerUpHandler时（无法正常被调用）

只实现IPointerUpHandler根本无法正常调用，必须实现IPointerDownHandler，才能正常传递，调用IPointerUpHandler的接口方法

---3.5 IPointerClickHandler（与3.1,3.2出现的情况类似）

参见3.1 和 3.2 测试结果类似，出现子对象覆盖，同级只触发最上层，以及按钮的特例覆盖效应

4.Drag/Drop 拖拽接口测试

先补充几点：

1. UI事件接口的onDrag方法 在开始拖动后，如果 中途停止拖动（不松开鼠标但不移动）不会被调用 ，而我们有测试过 onMouseDrag方法，开始拖动后即使中途拖动停止，依然会被调用

2.即使在极端状况下， IPointerDownHandler 也 一定会先于 IBeginDragHandler被调用

3.可以通过 eventData.pointerDrag.name 获取拖动启发的对象 ，并经常结合onDrop使用

4. IBeginDragHandler,IDragHandler,IEndDragHandler调用时均调用启发拖拽的物体 ，而 IDropHandler是拖拽到的物体 （结束拖拽是鼠标停留的物体）

5.通过 eventData.Dragging可以判断是否处于拖拽状态

---4.1 父子对象均实现IBeginDragHandler,IDragHandler,IEndDragHandler,IDropHandler（依然有遮挡问题,跨层级拖拽正常）

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;
public class TestIEP : MonoBehaviour,IBeginDragHandler,IDragHandler,IEndDragHandler,IDropHandler
	public void OnBeginDrag(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnBeginDrag");
	public void OnDrag(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnDrag");
	public void OnDrop(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnDrop"+"  frmo:"+eventData.pointerDrag.name);
	public void OnEndDrag(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnEndDrag");

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;
public class TestIEC : MonoBehaviour,IBeginDragHandler, IDragHandler, IEndDragHandler, IDropHandler
	public void OnBeginDrag(PointerEventData eventData)
		Debug.Log("C:" + gameObject.name + "  OnBeginDrag");
	public void OnDrag(PointerEventData eventData)
		Debug.Log("C:" + gameObject.name + "  OnDrag");
	public void OnDrop(PointerEventData eventData)
		Debug.Log("C:" + gameObject.name + "  OnDrop" + "  frmo:" + eventData.pointerDrag.name);
	public void OnEndDrag(PointerEventData eventData)
		Debug.Log("C:" + gameObject.name + "  OnEndDrag");

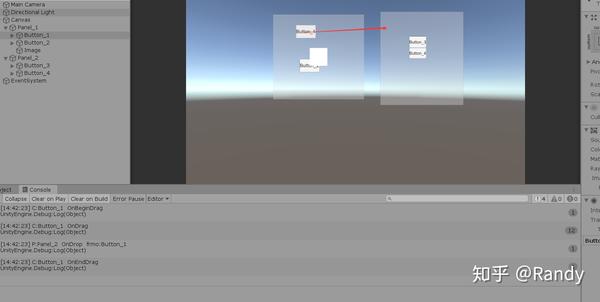

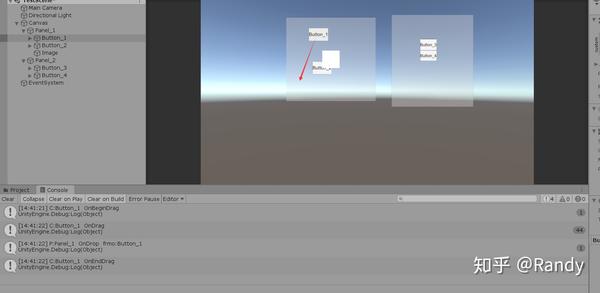

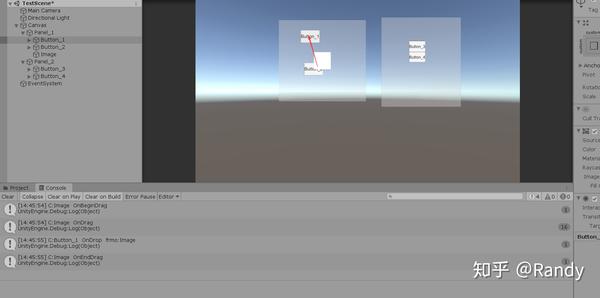

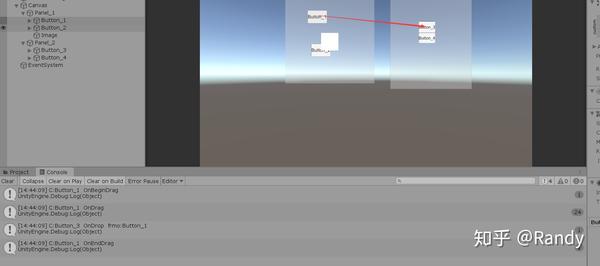

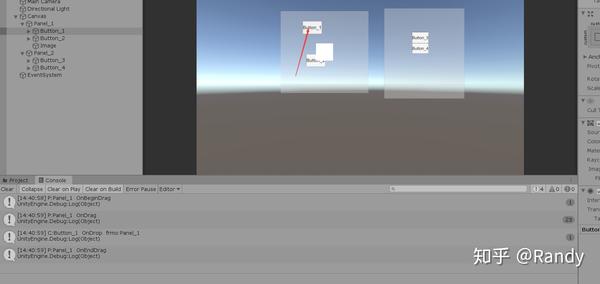

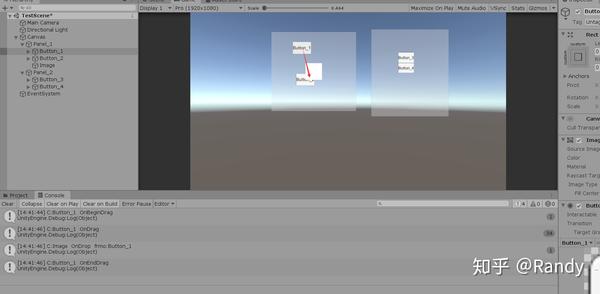

父子对象均实现IBeginDragHandler,IDragHandler,IEndDragHandler,IDropHandler时，注意遮挡问题，子对象对父对象的遮挡，重和部分的遮挡，以及onDrop一定先于endDrag调用。其他没有什么特别的地方

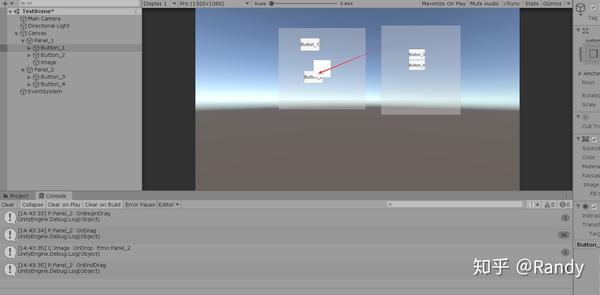

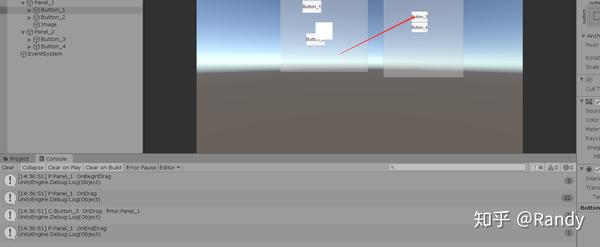

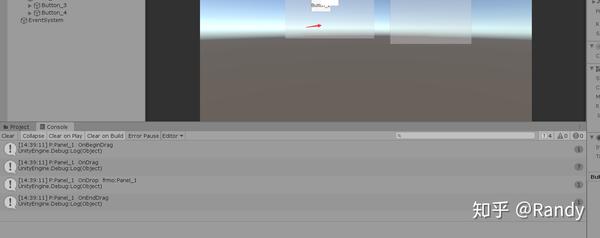

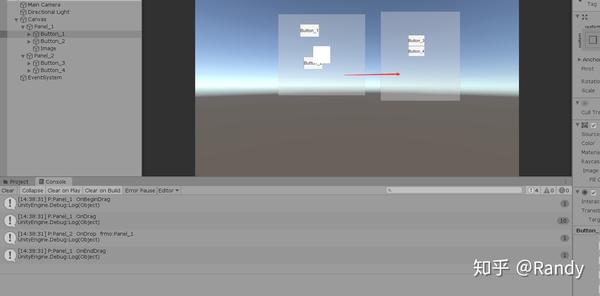

---4.2 仅父物体实现IBeginDragHandler,IDragHandler,IEndDragHandler,IDropHandler（这次谁也挡不住了）

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;
public class TestIEP : MonoBehaviour,IBeginDragHandler,IDragHandler,IEndDragHandler,IDropHandler
	public void OnBeginDrag(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnBeginDrag");
	public void OnDrag(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnDrag");
	public void OnDrop(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnDrop"+"  frmo:"+eventData.pointerDrag.name);
	public void OnEndDrag(PointerEventData eventData)
		Debug.Log("P:" + gameObject.name + "  OnEndDrag");

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;
