本文我们利用之前创建的测试设备的三元组信息：

"product_key": "a1xHkDRtfRl",
"device_name": "ZNFS0001",
"device_secret": "xnOe5VcOkvXFTBAZaik4hz7y67t7IUhI"

使用Arduino的方式快速连接阿里云物联网平台。

文中提到的 AliyunIoTSDK 这个 Arduino 库，可以在 Arduino 库商店里搜索到（搜索 AliyunIoTSDK）

AliyunIoTSDK可以帮助你快速连接阿里云 IoT 平台，通过和阿里云物联网开发平台配合，可快速实现各种硬件应用，包括了很上层的封装，无需自己解析数据体，绑定事件即可，在ESP8266平台充分测试（NodeMCU 1.0）

AliyunIoTSDK库，除了上面在Arduino库商店里直接搜索外，还可以手动把 github 上的项目 clone 下来，放到 Arduino 的 library 库下。

github 地址： https:// github.com/xinyu198736/ arduino-aliyun-iot-sdk

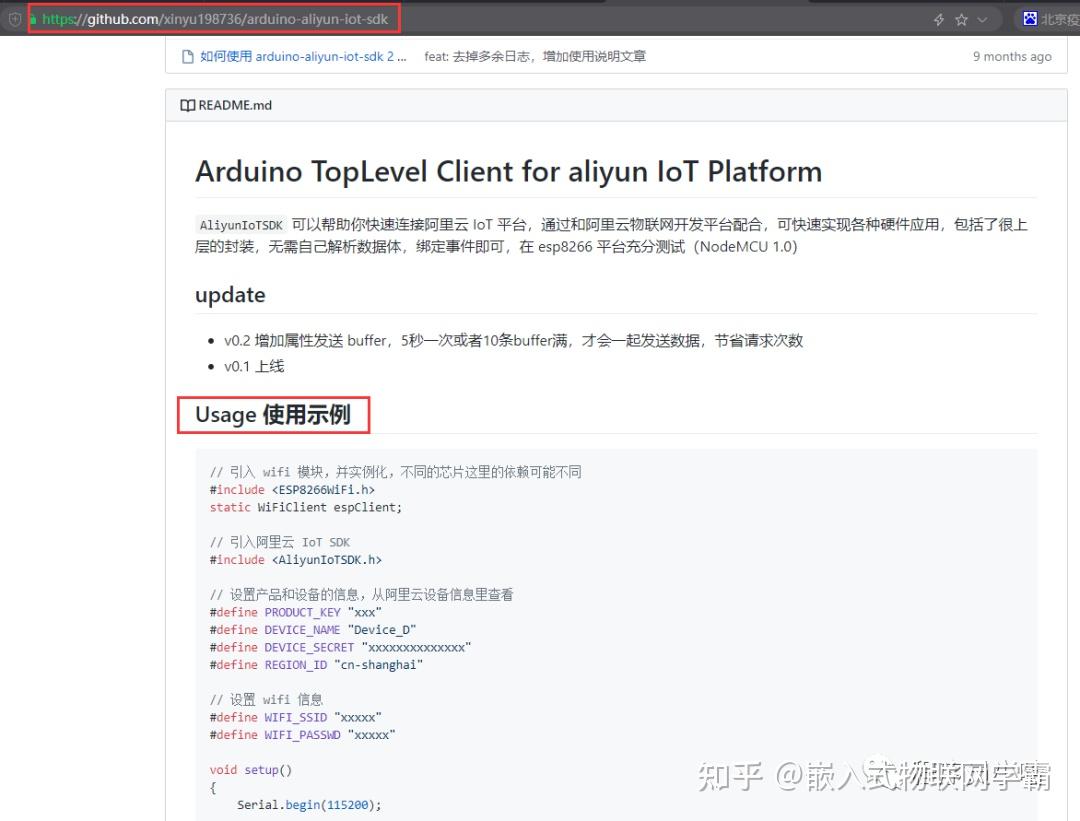

拷贝上面网址上的测试代码： Usage使用示例

随意命名文件名，保存代码文件：

【学习交流群】不知道怎么学？遇到问题没人问？到处找资料？邀请你加入我的嵌入式物联网单片机学习交流群，群内气氛活跃，大咖小白、在职、学生都有，还有群友整理收集的100G教程资料，点击下方进群占位。（点击跳转到群二维码，请放心点击！）

设备管理器中查看当前ESP8266 WiFi所占用的串口号：

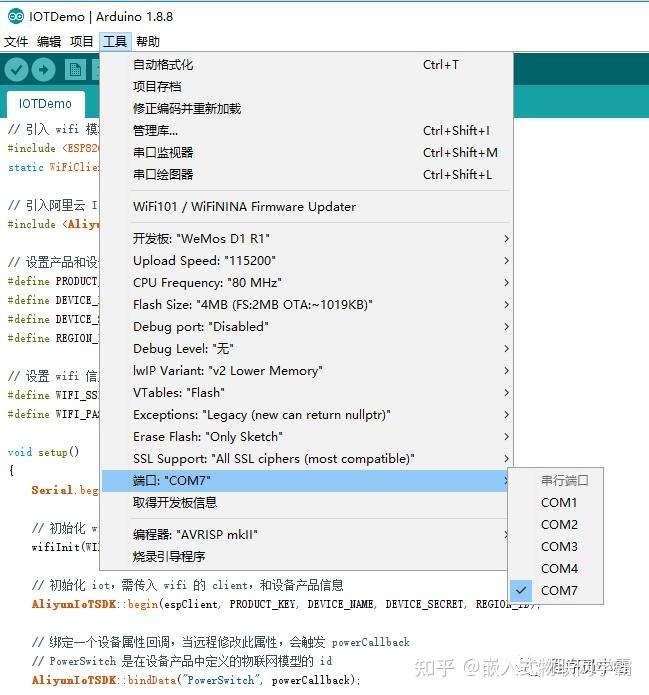

Arduino中选择对应的串口号：

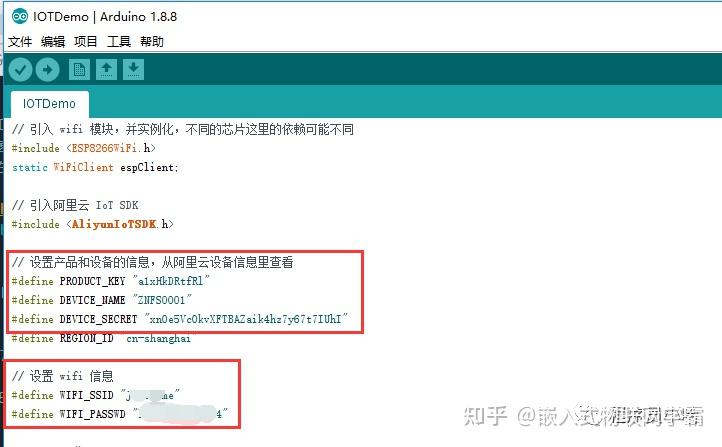

填写三元组和WiFi信息：

点击“√”对号对工程进行编译：

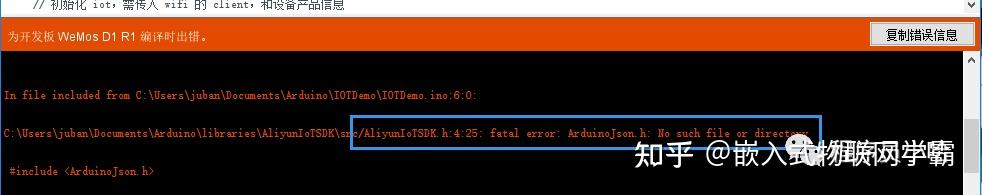

编译后出错：

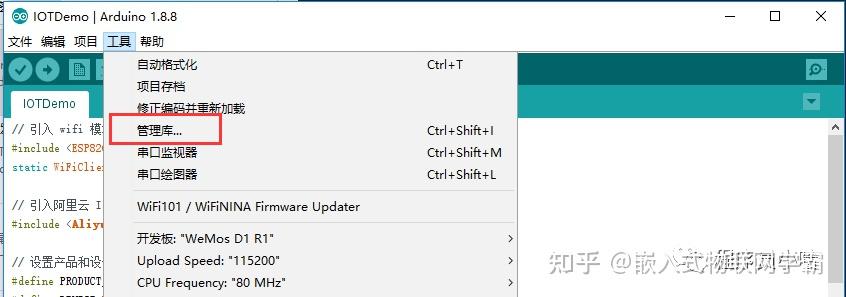

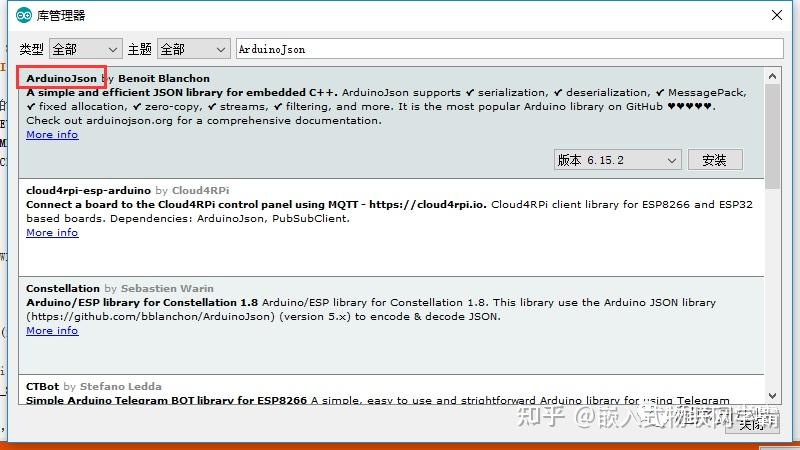

添加： ArduinoJson库

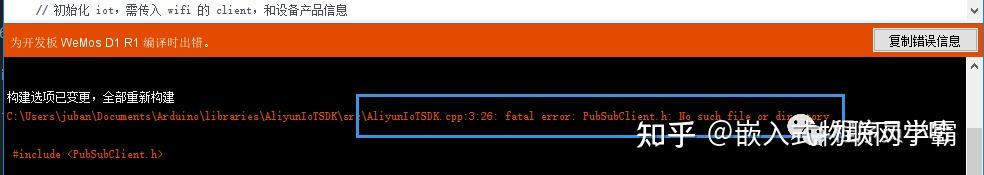

再次编译仍旧报错：

错误信息如下所示：

Arduino:1.8.8 (Windows 10), 开发板："WeMos D1 R1, 80 MHz, Flash, Legacy (new can return nullptr), All SSL ciphers (most compatible), 4MB (FS:2MB OTA:~1019KB), v2 Lower Memory, Disabled, None, Only Sketch, 115200"
构建选项已变更，全部重新构建
C:\Users\juban\Documents\Arduino\libraries\AliyunIoTSDK\src\AliyunIoTSDK.cpp:3:26: fatal error: PubSubClient.h: No such file or directory
 #include <PubSubClient.h>
compilation terminated.
exit status 1
为开发板 WeMos D1 R1 编译时出错。
在文件 -> 首选项开启
“编译过程中显示详细输出”选项
这份报告会包含更多信息。

因为AliyunIoTSDK库，底层连接依据 PubSubClient 库，所以继续安装： PubSubClient库 。

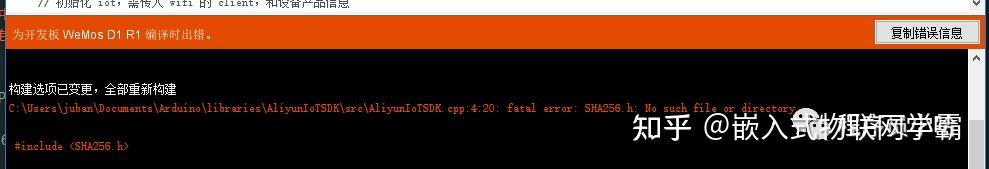

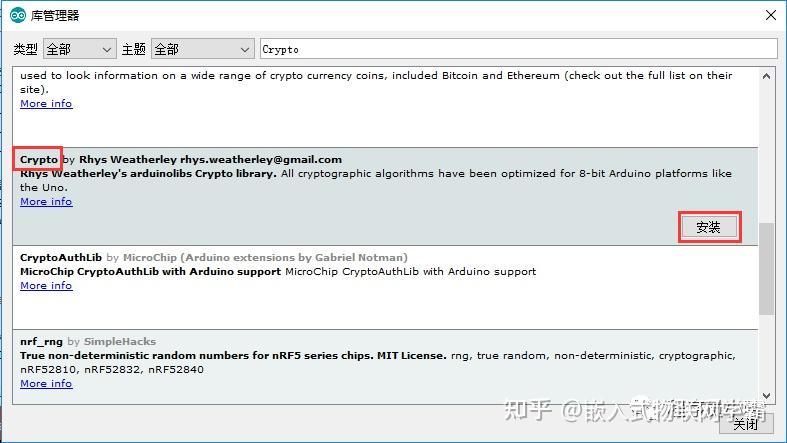

缺少：SHA256库，继续安装：SHA256库

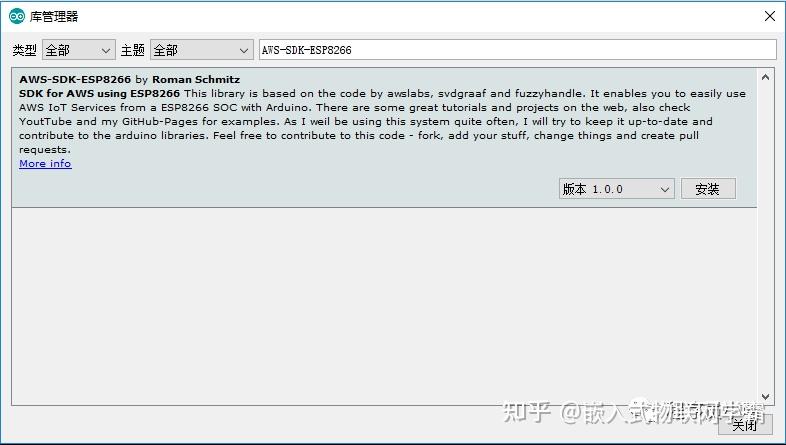

“AWS-SDK-ESP8266”库 。

再次编译，成功。

编译并下载程序，上传固件至mini D1 WiFi模块。

上传成功之后显示如下：

arduino上阿里云所需要用到的四个库文件。PubSubClient，ArduinoJson，AliyunIoTSDK，Crypto（SHA256）。

PubSubClient.h，是发布/订阅功能的头文件；

SHA256.h，是加密功能的头文件（Crypto里面已有包含这个了）；

ArduinoJson.h，是支持Json数据格式的头文件；

AliyunIoTSDK.h，是阿里云SDK的头文件。

打开Arduino软件，工具-->串口监视器，可以查看模块打印输出的信息：

这个串口号换了，不是上面的COM7了，因为我更换了USB口，所以串口号变化了。

下面是在PubSubClient.h文件中关于错误类型的定义：

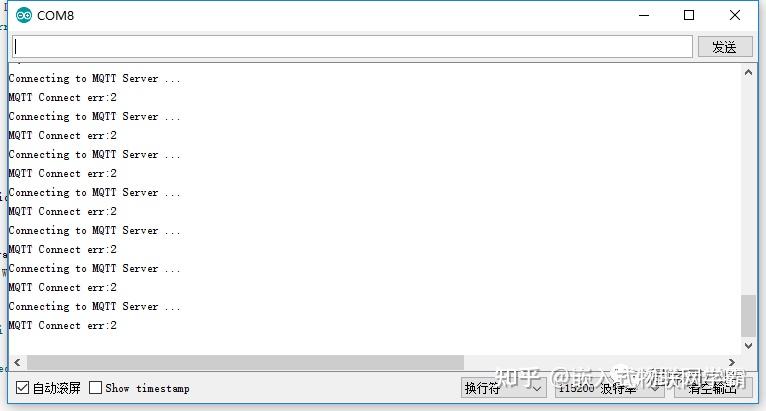

报错MQTT Connect err : -2，说明MQTT没有连接。

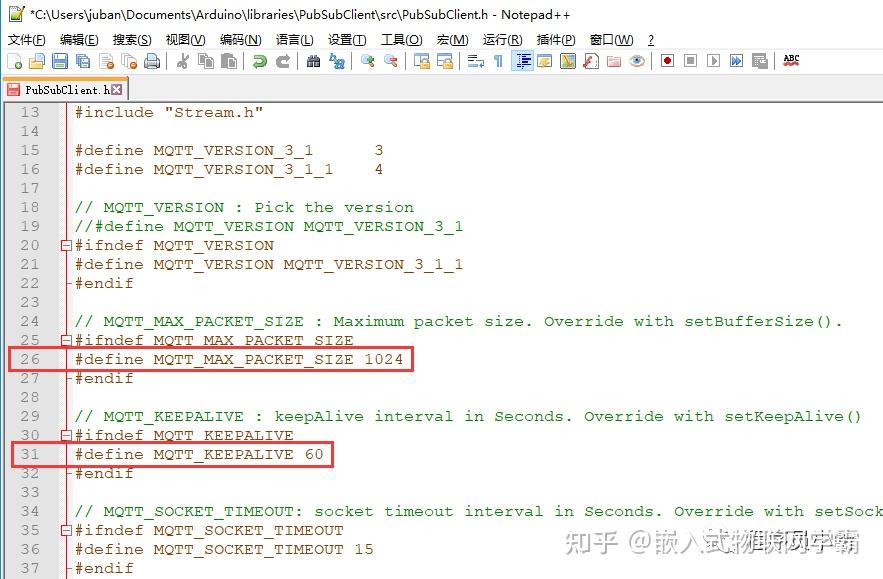

解决方法是更改PubSubClient.h文件中的两个宏MQTT_MAX_PACKET_SIZE和MQTT_KEEPALIVE，将其改大点，比如改成1024和60。

修改后，重新下载程序，然后看到可以正常上传数据了。

登录生活物联网平台--飞燕平台

生活物联网平台： https:// living.aliyun.com/# /

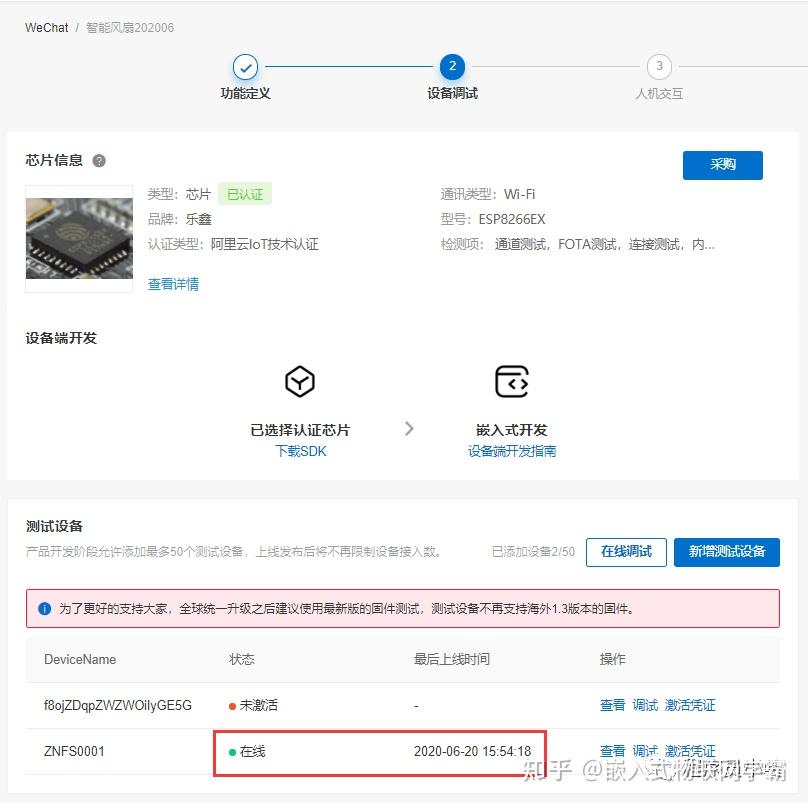

查看飞燕平台，正常应该可以看到设备上线了。

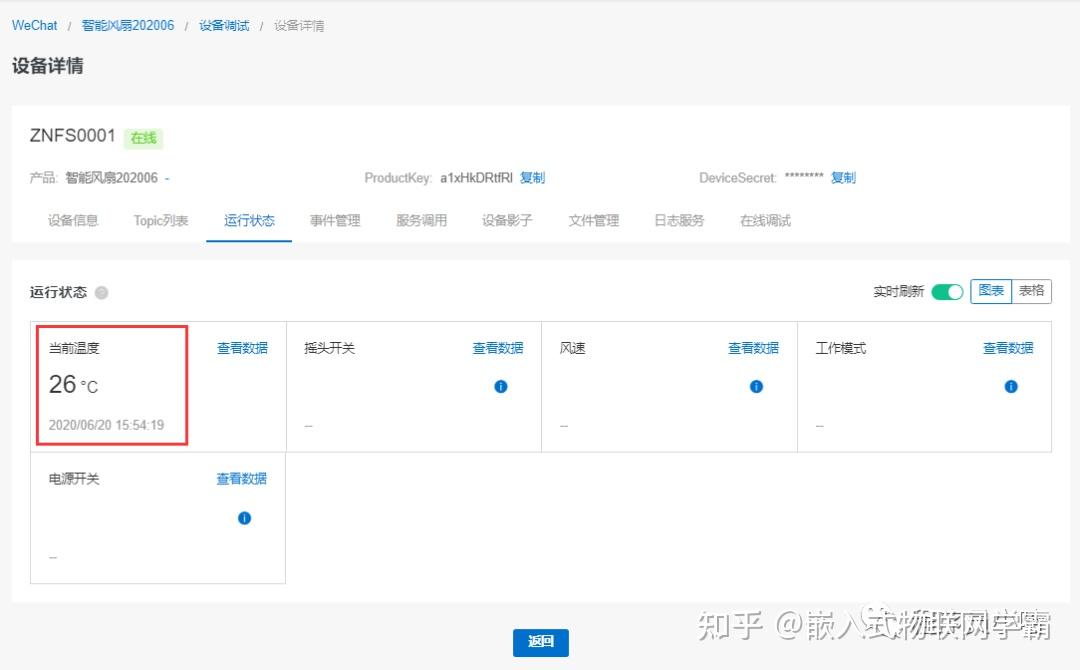

点击上图中设备右边的“ 查看 ”，然后进入下面的运行状态页面，可以看到我们上传的当前温度：26℃。

与下面我们代码中设置的值是一致的，进而说明上传属性值成功。

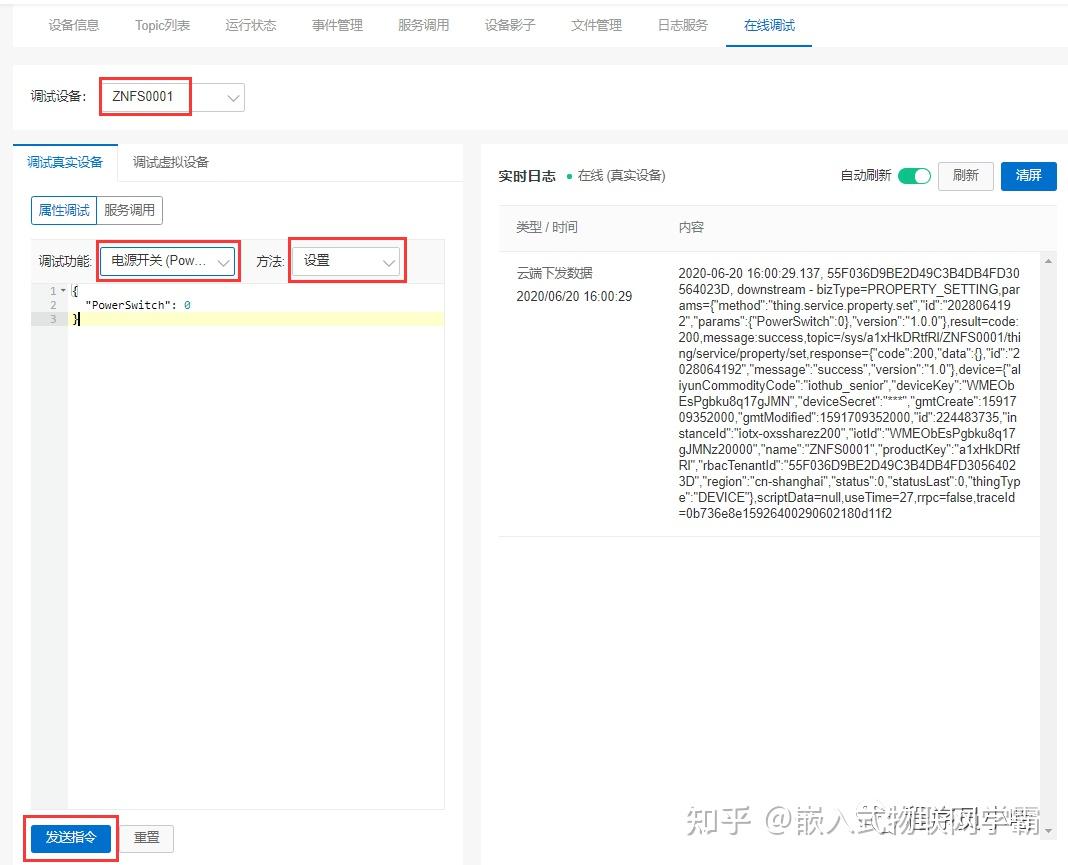

在“设备调试”页面，我们选择调试设备为“ZNFS0001”，然后选择一个调试功能，然后选择方法，然后点击发送指令，我们可以在实时日志中查看到下发数据的日志，说明下发数据成功。

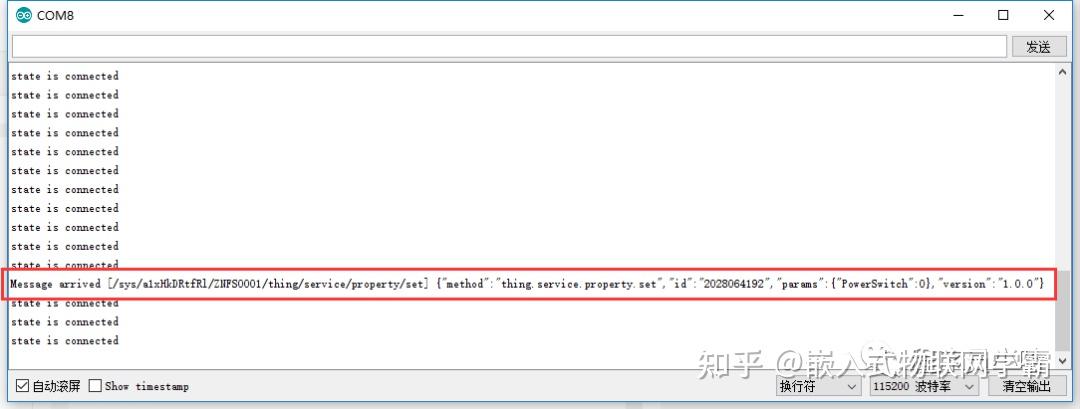

此时查看WiFi模块的打印信息，可以看到模块收到了服务器下发的数据包。

{"method":"thing.service.property.set","id":"2028064192","params":{"PowerSwitch":0},"version":"1.0.0"}

我们只需要能够正确解析上面的数据包内容，解析出{"PowerSwitch":0}，然后单片机就可以针对此内容做相应的动作。

上面“设备调试”中下发的数据，其实过程跟手机App中点击某个的按钮的动作逻辑是一样的，至此走通了设备属性的上传及设备的无线控制。

之后的内容，我们将针对“智能风扇”的具体设计，实现STM32+ESP8266整体与阿里云进行数据交互。

完整代码如下：

// 引入 wifi 模块，并实例化，不同的芯片这里的依赖可能不同
#include <ESP8266WiFi.h>
static WiFiClient espClient;
// 引入阿里云 IoT SDK
#include <AliyunIoTSDK.h>
// 设置产品和设备的信息，从阿里云设备信息里查看
#define PRODUCT_KEY "a1xHkDRtfRl"
#define DEVICE_NAME "ZNFS0001"
#define DEVICE_SECRET "xnOe5VcOkvXFTBAZaik4hz7y67t7IUhI"
#define REGION_ID "cn-shanghai"
// 设置 wifi 信息
#define WIFI_SSID "XXXXXX"
#define WIFI_PASSWD "XXXXXXXX"
void setup()
    Serial.begin(115200);
    // 初始化 wifi
    wifiInit(WIFI_SSID, WIFI_PASSWD);
    // 初始化 iot，需传入 wifi 的 client，和设备产品信息
    AliyunIoTSDK::begin(espClient, PRODUCT_KEY, DEVICE_NAME, DEVICE_SECRET, REGION_ID);
    // 绑定一个设备属性回调，当远程修改此属性，会触发 powerCallback
    // PowerSwitch 是在设备产品中定义的物联网模型的 id
    AliyunIoTSDK::bindData("PowerSwitch", powerCallback);
    // 发送一个数据到云平台，CurrentTemperature 是在设备产品中定义的物联网模型的 id
    AliyunIoTSDK::send("CurrentTemperature", 26);
void loop()
    AliyunIoTSDK::loop();
// 初始化 wifi 连接
void wifiInit(const char *ssid, const char *passphrase)
    WiFi.mode(WIFI_STA);
    WiFi.begin(ssid, passphrase);
    while (WiFi.status() != WL_CONNECTED)
        delay(1000);
        Serial.println("WiFi not Connect");
    Serial.println("Connected to AP");
// 电源属性修改的回调函数
void powerCallback(JsonVariant p)
