【斯坦福CS224W图与机器学习11】Link Analysis: PageRank

努力搬砖的小李

本节主要介绍了PageRank以及其在二部图推荐中的应用【 ppt传送】【视频传送】，主要包括了三个方面：

Web as a Graph
PageRank
Random Walk with Restarts and Personalized PageRank

Web as a Graph

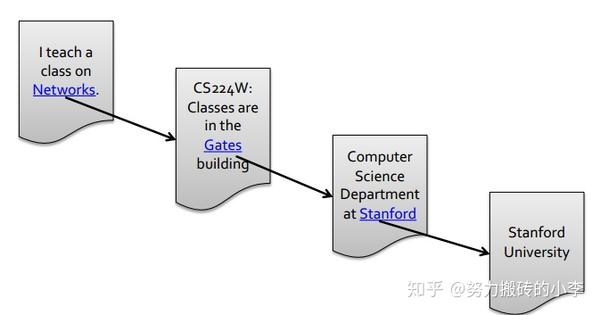

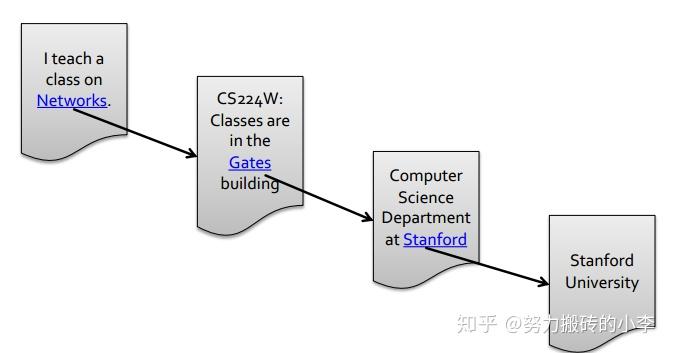

PageRank算法最初是Google用于网页排序的算法，首先介绍一下网页的图结构以及一些概念。网页可以看作一个图，其中节点是网页，边是网页之间的连接。下图为一个网页的有向图，每个蓝色部分都链接到下一个链接。

几种类型的有向图：

强连接：有向图中任意两个节点之间都能互相到达，如图所示

有向无环图：没有环，即如果节点u可以到达节点v，那么节点v不能到达节点u，如图所示

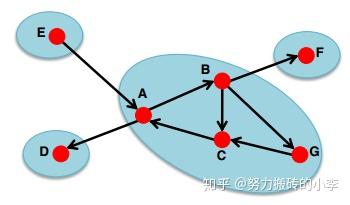

强连通分量(Strongly Connected Component)：图中一个子图包含一系列节点S，S中每个节点都可以互达，并且没有更大的集合可以可以满足这个性质了，如下图所示，有4个强连通分量：{A,B,C,G}, {D}, {E}, {F}

结论：任何一个有向图都是它强连通分量上的有向无环图

证明：

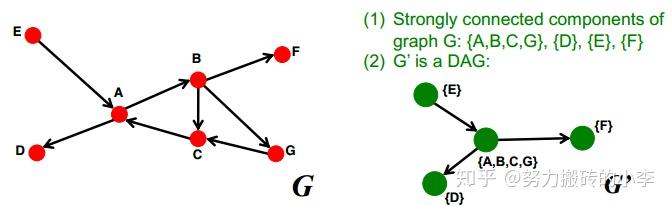

1）把每个强连通分量看作是图G的节点，也就是说，每个强连通分量代表一个节点，如下图所示，图G有4个连通分量，对应图G'中4个节点

2）构建图G'，节点为强连通分量，如果在原图中，两个强连通分量之间有边相连，则在新图G'中，这两个对应的节点也有边相连，如下图所示，可以看出，图G'为有向无环图。

怎样找到包括节点v的强连通分量？

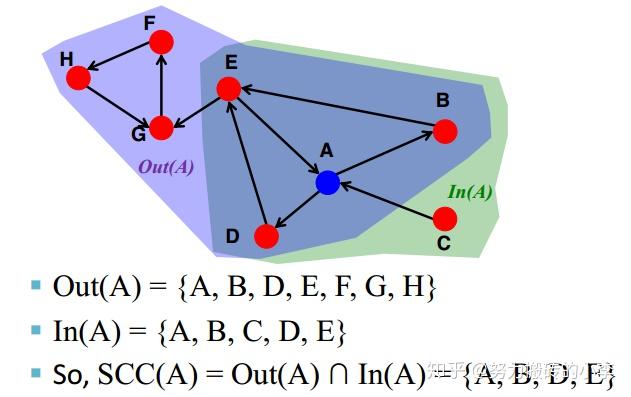

SCC=Out(A) \cap In(A) ，即通过节点能到达的集合，和能到达节点的集合取交集，即为包含该节点的强连通分量，如下图所示，包含节点A的强连通分量为{A,B,D,E}

PageRank

PageRank最初是用于计算网页重要性的一种迭代算法，它认为：

网页如果经常被其他网页连接，那么它很重要；
如果网页被一个很重要的网页连接，这个网页也会因为这个连接的重要网页而变得重要。

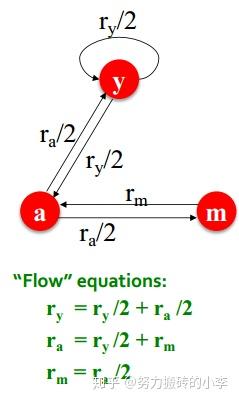

定义节点 r_j 的“rank”： r_j=\sum_{i\rightarrow j}\frac{r_i}{d_i} ，其中 d_i 为节点i的出度。即每个节点的rank由指向它的节点的出度来决定。如下图所示。

可以利用矩阵形式来表达上式，即 r=Mr ，M是随即邻接矩阵，如果 j\rightarrow i ，则 M_{ij}=\frac{1}{d_j} ，比如在上图中， M=\begin{pmatrix}\frac{1}{2} & \frac{1}{2} & 0 \\ \frac{1}{2} & 0 & 1 \\ 0 &\frac{1}{2} & 0 \end{pmatrix} ，即 \begin{pmatrix}r_y \\ r_a \\r_m \end{pmatrix}=\begin{pmatrix}\frac{1}{2} & \frac{1}{2} & 0 \\ \frac{1}{2} & 0 & 1 \\ 0 &\frac{1}{2} & 0 \end{pmatrix} = \begin{pmatrix}r_y \\ r_a \\r_m \end{pmatrix}

那么就可以通过上式不断迭代，直至收敛，简单的算法原理为：

Step1：初始化 r^{(0)}=[\frac{1}{N},...,\frac{1}{N}]^T
Step2：迭代 r^{(t+1)}=Mr^{(t)}
Step3：重复第二步直至 |r^{(t+1)}-r^{(t)}|<\epsilon

比如说，对于上图例子中，先初始化 \begin{pmatrix}r_y \\ r_a \\r_m \end{pmatrix}=\begin{pmatrix}\frac{1}{3} \\ \frac{1}{3} \\\frac{1}{3} \end{pmatrix} ；

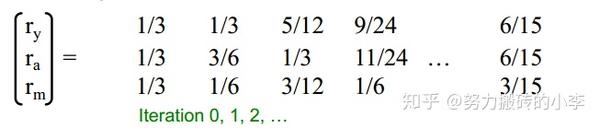

然后利用 r=Mr 不断迭代：

最终稳定时三个节点的rank（重要性）为： \begin{pmatrix}r_y \\ r_a \\r_m \end{pmatrix}=\begin{pmatrix}\frac{6}{15} \\ \frac{6}{15} \\\frac{3}{15} \end{pmatrix}

但是上述算法一定收敛吗？一定会收敛到我们想要的结果吗？结果是合理的吗？

上述算法有两个问题：

问题一：dead ends，就是说有些节点没有out-links（出边），如下图所示，初始为 \begin{pmatrix}r_a \\ r_b \end{pmatrix}=\begin{pmatrix}\frac{1}{2} \\ \frac{1}{2} \end{pmatrix} ，由于b没有出边，不断迭代后， \begin{pmatrix}r_a \\ r_b \end{pmatrix}=\begin{matrix}\frac{1}{2} &0&0&0&0 \\ \frac{1}{2} &\frac{1}{2}&0&0&0 \end{matrix} ,所有节点的重要性均为0，并不是我们想要的收敛结果

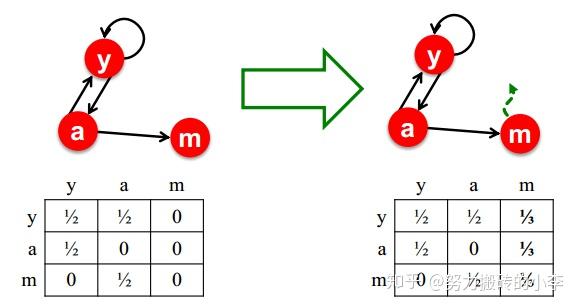

为了解决问题一，可以调整M矩阵，在dead ends时，以相同的概率跳转到其他节点，如下图所示：

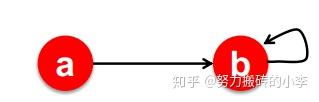

问题二：Spider traps，所有节点都指向一个节点，最终节点所有重要性都会被一个节点吸收，如下图所示，初始为 \begin{pmatrix}r_a \\ r_b \end{pmatrix}=\begin{pmatrix}\frac{1}{2} \\ \frac{1}{2} \end{pmatrix} ，由于所有节点都指向b，不断迭代后， \begin{pmatrix}r_a \\ r_b \end{pmatrix}=\begin{matrix}\frac{1}{2} &0&0&0&0 \\ \frac{1}{2} &1&1&1&1 \end{matrix} ，会发现节点b的重要性为1，而节点a没有重要性，这显然是不合理的。

为了解决问题二，在每一步时：

以概率 \beta 正常游走
以概率 1-\beta 随机跳到一个网页(节点)上

\beta 通常介于0.8-0.9之间，这样游走序列就不会陷入某个局部节点了

通过上述分析， PageRank表达式为：

r_j=\sum_{i\rightarrow j}\beta \frac{r_i}{d_i}+(1-\beta)\frac{1}{N}

矩阵形式为： r=\beta M\cdot r+[\frac{1-\beta}{N}]_N ，其中 [(1-\beta)/N]_N 为所有元素均为 (1-\beta)/N 的N维矩阵

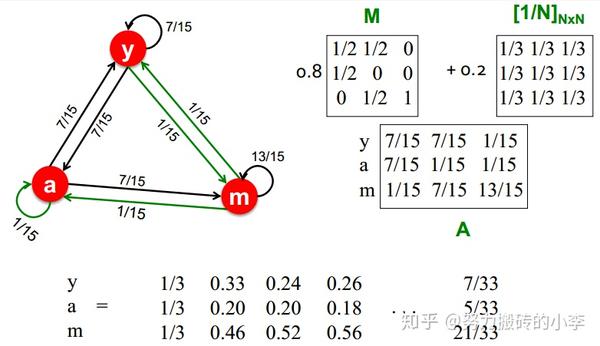

下图为一个迭代例子( \beta=0.8 )：

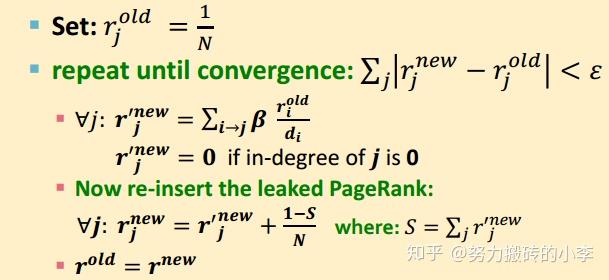

M是一个稀疏矩阵，而 [\frac{1-\beta}{N}]_N 为一个稠密矩阵，因此，为了减轻计算复杂度，我们在每一轮迭代中，计算 r^{new}=\beta M\cdot r^{old} ，然后在 r^{new} 的基础上，添加一个常数值 (1-\beta)/N ，流程如图所示：

Random Walk with Restarts and Personalized PageRank

下面介绍了PageRank在推荐中的应用。

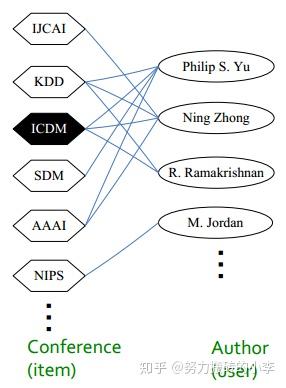

现在有一个Conference-to-authors二部图，如图所示，我们想知道和ICDM最相关的会议是哪个？我们应该为M.Jordan推荐哪个会议参加？这种给定一个节点，判断其他节点对其的”重要程度“正是PageRank算法的思想。推荐问题就是，给定一个节点，来计算其他节点对于它的重要程度(PageRank）并排序，根据PageRank大小排序后进行推荐。
