2022-05-08_混合CPU架构下的docker镜像构建

目录

背景：众所周知，从CPU发明到现在，有非常多种架构，从我们熟悉的X86、ARM，到不太熟悉的MIPS，IA64，它们之间的差距都非常大。但是如果从最基本的逻辑角度来分类的话，它们可以被分为两大类，即所谓的“复杂指令集”与“精简指令集”系统，也就是经常看到的“CISC”与“RISC”。 Intel和ARM处理器的第一个区别是，前者使用复杂指令集（CISC)，而后者使用精简指令集（RISC）。属于这两种类中的各种架构之间最大的区别，在于它们的设计者考虑问题方式的不同。

由于支持指令集的不同，因此相同的程序代码编译到不同架构的CPU上去执行，它们的二进制是不相同的，因此docker镜像也是不相同的

（PS：由于美帝制裁，国内部分公司开始实行科创计划，简而言之从硬件到软件都是国产的，这里面的CPU就有X86和ARM，因此需要在这种混合硬件架构下进行docker镜像构建）

简单想一下，既然和CPU架构相关，那么直接在不同CPU架构的平台下分别构建镜像就可以了，各自的镜像各自使用，这是没问题的，但是如果是混合架构呢？

假设一个K8S集群下面有ARM的计算节点也有X86的计算节点，那么假设ARM的镜像调度到了X86上肯定是不能运行的（当然可以通过打标签的方式指定调度节点类型，这不是本文重点），有没有一种办法，能让一个镜像既能调度到ARM架构的CPU上运行，也能调度到X86的CPU上运行呢？答案是有的，这就是docker manifest

docker manifest

• 官网介绍： https:// docs.docker.com/engine/ reference/commandline/manifest/

manifest包含了镜像的一些信息，如镜像层、大小、签名信息等，同样它还包含了如 操作系统和架构 等信息，一个manifest可以通过一个或者多个镜像名称生成，manifest的命名和镜像名字一样，也适用于 docker pull 或者 docker run 命令

manifest一般包含了多个操作系统和架构信息的组合，因此，manifest通常用于混合架构镜像构建。

下面演示一下如何使用manifest做混合架构镜像构建

构建并推送镜像

此处需要分别构建X86和ARM的镜像，需要在X86主机和ARM主机上分别构建。 只有该步骤需要在X86和ARM主机上分别执行 ，后续步骤在X86或者ARM执行都可以

Dockerfile文件如下

FROM alpine
RUN echo 'I am building...'
CMD [ "/bin/sh", "-c", "uname -a" ]

1. 构建X86镜像

docker build -t kimoqi/alpine-x86:1.0 .
docker push kimoqi/alpine-x86:1.0

1. 构建ARM镜像

docker build -t kimoqi/alpine-arm:1.0 .
docker push kimoqi/alpine-arm:1.0

创建并推送manifest

创建manifest， kimoqi/alpine:1.0 该名字即为manifest的名字，可以当成混合架构的镜像使用，在X86主机上拉取的是X86的镜像，在ARM主机上拉取的则是ARM的镜像

注意创建的时候镜像都要已经推送到仓库了才行 ，manifest本身不是镜像，只是元数据。

docker manifest create kimoqi/alpine:1.0  \
      kimoqi/alpine-x86:1.0 \
      kimoqi/alpine-arm:1.0

分别为不同的镜像指定os和架构

docker manifest annotate kimoqi/alpine:1.0 \
      kimoqi/alpine-x86:1.0  \
      --os linux --arch x86_64
docker manifest annotate kimoqi/alpine:1.0 \
      kimoqi/alpine-arm:1.0 \
      --os linux --arch arm64 --variant v8

查看，可以看到里面包含了两个镜像

docker manifest inspect kimoqi/alpine:1.0
   "schemaVersion": 2,
   "mediaType": "application/vnd.docker.distribution.manifest.list.v2+json",
   "manifests": [
         "mediaType": "application/vnd.docker.distribution.manifest.v2+json",
         "size": 528,
         "digest": "sha256:XXX",
         "platform": {
            "architecture": "arm64",
            "os": "linux",
            "variant": "v8"
         "mediaType": "application/vnd.docker.distribution.manifest.v2+json",
         "size": 528,
         "digest": "sha256:XXX",
         "platform": {
            "architecture": "amd64",
            "os": "linux"
}

最后推送之

 docker manifest push kimoqi/alpine:1.0

测试

最后在X86上和ARM上分别进行测试，可以看到打印出了不同CPU的架构信息， 而镜像名都是引用的桶一个镜像名 ！这就是manifest的作用！

• 在X86上运行

docker run --rm kimoqi/alpine:1.0
# 打印出了X86的信息
Linux a8f5e6f8c2e3 5.15.11-1.el7.elrepo.x86_64 #1 SMP Tue Dec 21 13:17:11 EST 2021 x86_64 Linux

• 在ARM上运行

docker run --rm kimoqi/alpine:1.0
# 打印出了ARM的信息
Linux 4e000ef21145 5.4.150 #0 SMP PREEMPT Wed Oct 6 17:27:03 2021 aarch64 Linux
​

整个过程大概如下图所示

原理

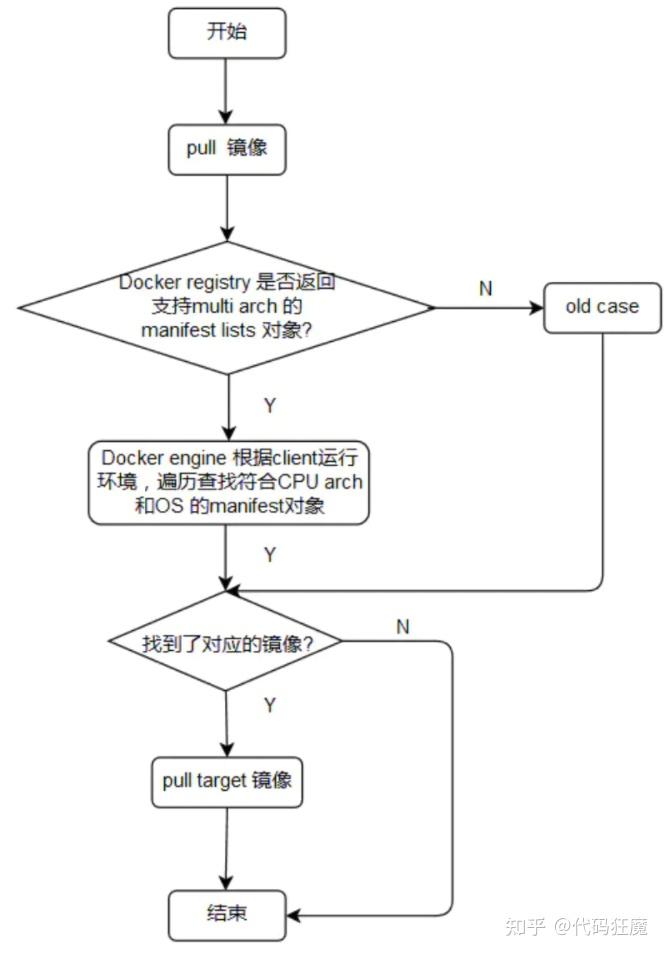

其实原理很简单，docker在拉取镜像的时候会根据当前系统和CPU架构和manifest做匹配，如果匹配到则再去拉取目标镜像，如下图所示

当然上述过程还是比较繁琐，为了构建不同CPU架构的镜像得需要不同的主机才行，假设我有一个C程序，需要构建镜像发布到各种平台运行，包括X86服务器、ARM主机、安卓手机、MACOS等平台，那岂不是每个设备都得买一个？但事实并不是这样，可以在X86上构建各种平台的镜像，这就是buildx

docker buildx

• 参考： https:// docs.docker.com/desktop /multi-arch/

buildx是专门为了构建混合架构镜像而存在的，它会自动构建指定平台镜像然后使用manifest将它们合并，其实就是将docker manifest的过程自动化了，而且关键是可以在一个平台上构建多个平台的镜像。

注意，使用buildx需要docker版本19.03+

创建builder

• 创建builder并使用

docker buildx create --name mybuilder --use

• 初始化builder

docker buildx inspect --bootstrap
[+] Building 3.6s (1/1) FINISHED
 => [internal] booting buildkit
 => => pulling image moby/buildkit:buildx-stable-1
 => => creating container buildx_buildkit_mybuilder0
Name:   mybuilder
Driver: docker-container
Nodes:
Name:      mybuilder0
Endpoint:  unix:///var/run/docker.sock
Status:    running
Platforms: linux/amd64, linux/amd64/v2, linux/amd64/v3, linux/386

可以看到docker会 去docker hub拉取 一个叫做 moby/buildkit 的镜像，然后启动了一个 buildx_buildkit_mybuilder0 容器，此时这个该builder才算构建完成

混合架构镜像一键构建

• 准备一个dockerfile

FROM alpine
RUN echo 'I am building...'
CMD [ "/bin/sh", "-c", "uname -a" ]

• 下面就是见证奇迹的时刻，使用一条命令即可构建混合建构镜像

docker buildx build --platform linux/amd64,linux/arm64/v8 -t kimoqi/alpine:1.0 --push .

其中 --platform linux/amd64,linux/arm64/v8 分别指定了需要构建X86和ARM的镜像

测试

分别在X86和ARM的主机上测试，结果符合预期

• X86

docker run --rm kimoqi/alpine:1.0
# 打印出了X86的信息
Linux a8f5e6f8c2e3 5.15.11-1.el7.elrepo.x86_64 #1 SMP Tue Dec 21 13:17:11 EST 2021 x86_64 Linux

• ARM

docker run --rm kimoqi/alpine:1.0
# 打印出了ARM的信息
Linux 4e000ef21145 5.4.150 #0 SMP PREEMPT Wed Oct 6 17:27:03 2021 aarch64 Linux
​

docker buildx使用私有仓库

前面的案列都是使用docker hub作为仓库，一般在企业中都有自己的私有镜像仓库，私有镜像仓库稍等不同，下面模拟一下在私有仓库下如果使用docker buildx

部署私有镜像仓库

• https:// docs.docker.com/registr y/
• https:// github.com/distribution /distribution

一键部署， /var/lib/registry 为容器中存储镜像二进制的目录，可选择性挂载到宿主机，假设仓库域名为 vcentos7

docker run -d \
    --name docker-registry \
    --restart=always \
    -p 5000:5000 \
    -v /root/private-registry:/var/lib/registry \
    registry
​

将本机Docker添加非安全仓库

cat > /etc/docker/daemon.json <<EOF
  "insecure-registries": [
    "vcentos7:5000"
EOF

重启docker进程启用

systemctl restart docker

因为后续都使用私有仓库，因此需要将docker hub拉取的buildkit镜像推送到私仓

docker tag moby/buildkit:buildx-stable-1 vcentos7:5000/moby/buildkit:buildx-stable-1
docker push vcentos7:5000/moby/buildkit:buildx-stable-1

创建builder

1. 新增私仓配置，不配置推送会失败，因为默认要求是HTTPS的，buildkit默认读取配置文件的路径是 /etc/buildkit/buildkitd.toml ，如果是该路径则后续无需指定

cat > ./buildkitd.toml << EOF
debug = true
[registry."vcentos7:5000"]
  http = true
  insecure = true
