这次我们用到了按键消抖，需要单独写一个模块比较方便，所以这节开始，我们就开始用多个.V文件，然后写顶层模块调用例化的底层模块这种写法了。回顾一下例化的知识(伪代码)：
比如我已经定义了
<底层led模块>
module pled(
	input   sys_clk,
	output  led_value
那么我在顶层模块例化他的时候：
首先定义顶层模块：
module top_flow_led(
	input sys_clk,
	output led
例化led模块时：
pled pled_u(
	.sysclk(sys_clk),
	.led_value(led)
 在例化模块中，.sysclk后的()表示的是输入，也就是说，
 因为在原来的pled模块中，sysclk是input，所以（）中的变量为一个输入，
 现在，只需要将开发板上的晶振连接到顶层文件的input sysclk，
 然后这个顶层文件的sysclk再输入到led 的sysclk就实现了对底层模块的时钟的赋值。
 ***********************
 而底层模块pled中 led_value是个output，
 所以这里.led_value(led)中led是作为led_value的输出接收信号，
 接收底层模块的输出，然后通过顶层模块，连接到开发板的LED灯上。
 ***********************
 这就是通过例化连接到顶层模块的写法。具体后面的例子变量多，看起来可能更容易理解。
思想：当检测到按键值发生变化，也就是被按下时，将按键值保存，保存之后，每隔一段时间取按键值与原来值进行比较，如果持续20ms不变，就认为按键确实按下了。
 （实际上，只需要检测到按键按下之后，启动计数器（不管怎么抖，都以变化后为计时起点重新计时），只要计数器在计数到20ms之前 ，按键值没有发生变化，就认为按键被按下）
 那么我们写一个按键消抖模块，输入key（只用一个按键）输出一个key_flag表示按键被按下的标志，再输出一个key_value来存储key的值。
 （一些疑问在最后的 下载与debug解决部分解决）
**************按键消抖模块**************
module key_debounce(           //消抖模块
	input       sys_clk,
	input       sys_rst_n,
	input       key,
	output reg  key_value,
	output reg  key_flag
reg 		key_reg;           //存储key的值,相当于temp的作用
reg [19:0]  delay_cnt;         //计数器，计数20ms内key未变即按键被按下  20ms / 20ns = 100_0000,20位
//按键延时计数器
always @ (posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)begin
		key_reg   <= 1'b1;       		     //1为未按下
		delay_cnt <= 20'd0;    			     //计数器值清零
	else begin
		key_reg <= key;  				     //把key的值存储到寄存器中去
		if(key_reg != key)			         //说明按键值有变化！！！！！（不管怎么抖，都以变化后为计时起点重新计时）
			delay_cnt <= 20'd100_0000;       //一旦检测到key值变化，就把计数器设到倒计时最大值。
		else if(key_reg == key)begin	     //说明此时按键还是按下的状态
				if(delay_cnt > 20'd0)
					delay_cnt <= delay_cnt - 1'b1;
				else                         //else 它要等于自己！！！！！
					delay_cnt <= delay_cnt;
//按键抖动判断
always @ (posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)begin
		key_value  <= 1'b1;
        key_flag   <= 1'b0;
	else if(delay_cnt == 20'd1) begin         //从100_0000到了1，说明持续了20ms
		key_flag   <= 1'b1;
		key_value  <= key;                    //寄存此时的按键值
	else begin                                //计数器减到0
		key_flag   <= 1'b0;					  //这是个flag 标志位，不需要一直为1，只需要一个周期即可。
		key_value  <= key_value;
endmodule
这里有一点需要讲解一下：

 我们在key_reg <= key;之后，马上就判断key_reg和key是否相等，而且FPGA是并行的，这又是非阻塞赋值，那这不是肯定相等吗，其实不然。
 always语句块是在posedge sys_clk的时候执行，其他时候不执行，而key_reg <= key; 这句虽然执行了，但是并不是马上把key的值给key_reg，而是需要等下一个clk上升沿才真正赋值，此时key_reg是上一clk的值，key就是实时的按键值，此时可以进行比较。
**************蜂鸣器模块**************
module beep_ctrl(
	input       sys_clk,
	input       sys_rst_n,
	input       key_value,
	input       key_flag,
	output reg  beep
always @ (posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)
		beep <= 1'b0;
	else if(key_flag && (~key_value))
		beep <= ~beep;
endmodule
**************顶层模块**************
module top_key_beep(
	input       sys_clk,
	input       sys_rst_n,
	input       key,
	output      beep
//只需要作为导线把两个模块连接到一起即可，不需要是reg型
wire key_value;
wire key_flag;
key_debounce key_debounce_u(
	.sys_clk      (sys_clk)  ,
	.sys_rst_n    (sys_rst_n),
    .key          (key)      ,
    .key_value    (key_value),
    .key_flag     (key_flag)
beep_ctrl beep_ctrl_u(
	.sys_clk     (sys_clk)   ,
    .sys_rst_n   (sys_rst_n) ,
    .key_value   (key_value) ,
    .key_flag    (key_flag)  ,
    .beep        (beep)
endmodule

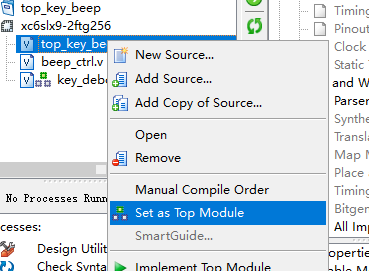

 发现顶层模块并不是top_key_beep，所以我们设置一下，
 如果设置完之后没有变化，说明我们的代码有错误，一定要好好检查。比如endmodule会忘记加。（如果代码添加进ise之后发现全编译的绿色按钮灰色，下方工具栏很多没有显示，也可能使endmodule未加）

 这样就OK了。
ucf文件

NET sys_clk            TNM_NET = sys_clk_pin;
TIMESPEC TS_sys_clk_pin = PERIOD sys_clk_pin 20ns HIGH 50%;
NET sys_clk     LOC = T8  | IOSTANDARD = LVCMOS33;
NET sys_rst_n   LOC = L3  | IOSTANDARD = LVCMOS33;
##################   KEY    ############################
NET key   	    LOC = C3  | IOSTANDARD = LVCMOS33;
##################   BEEP   ############################
NET beep        LOC = J11 | IOSTANDARD = LVCMOS33;
编译报错：
 Line 29: Target of concurrent assignment or output port connection should be a net type.
 原因是：
 例化时输出必须为wire类型的！！！！！

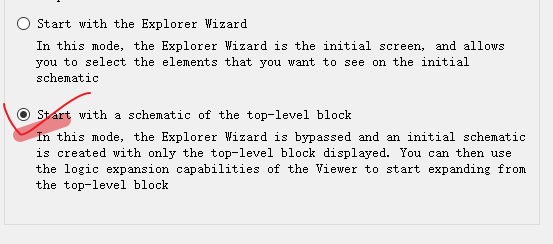

上次我们用了第一种，是需要我们手动添加的，这次我们用第二个，就不需要手动添加了。

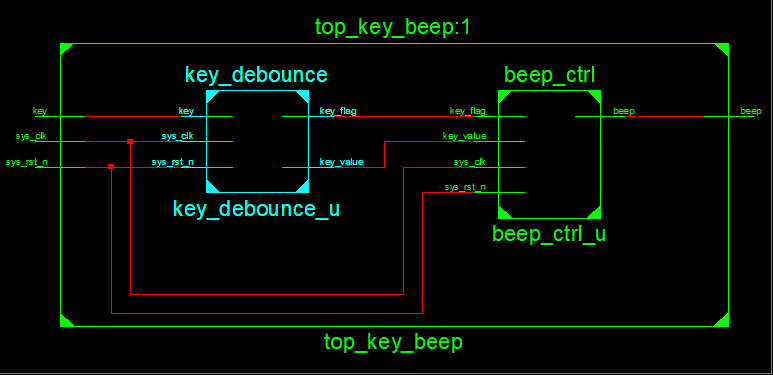

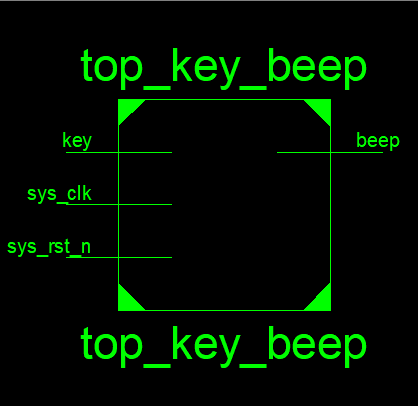

 首先是这样的，但是我们还想看内部的图，那么我们可以双击这个rtl图，就可以看到内部


补充——例化模块 的软件操作：

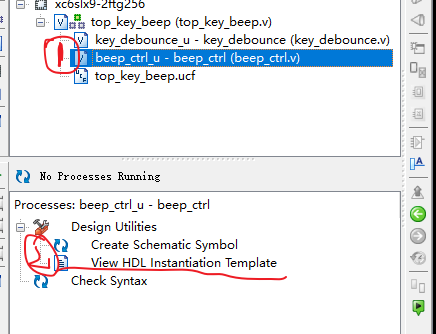

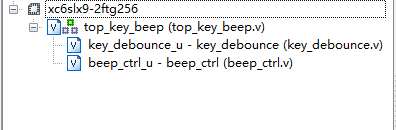

首先两个底层模块加入进ISE，然后创建一个顶层模块。接下来，对于底层模块的例化，我们可以

 将这段代码复制进顶层文件即可。
下载及debug

生成bit流文件，就可以下载进开发板了。

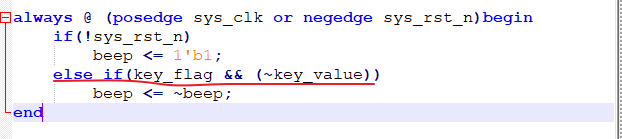

 发现不能按一下就一直响，响了按一下不能停，问题出在下图那

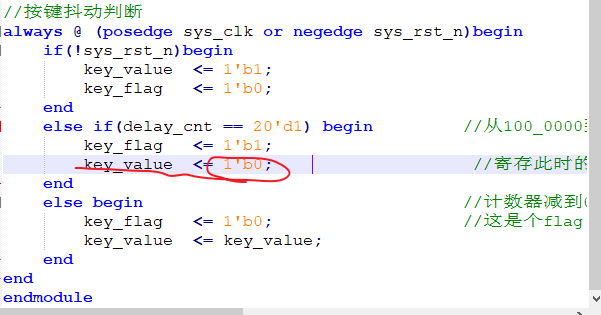

 我们先分析下逻辑，如果计数器从1百万减到1了，就可以把flag变成1，此时让key_value等于0，就是按下了。但是我们忽略了一点，就是按键松开的时候，也需要消抖！！！！那这时候，是不是消抖完还让他等于0呢，不是应该是等于稳定后的key值也就是把这里改成：key_value <=key;
 如果按我们刚才那种，那没错，按下去是正常的，但是松开的时候，因为我们flag =1 ，但是按键值key_vlaue却还是0，此时，在下图的逻辑中相当于又按下了一次！！！！

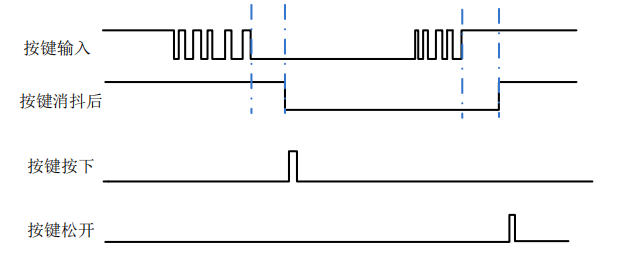

 另外，这个bug 也解决了了另外一个问题，就是为什么key_flag只持续了一个clk周期，不能一直等于1，这样对于后面的按键松开消抖不利，实验证明，这样按键会及其不灵敏！！
tb很简单，思想就是模拟按键抖动即可。
`timescale 1ns / 1ns
module tb_top_key_beep;
	// Inputs
	reg sys_clk;
	reg sys_rst_n;
	reg key;
	// Outputs
	wire beep;
	// Instantiate the Unit Under Test (UUT)
	top_key_beep u_top_key_beep (
		.sys_clk(sys_clk),
		.sys_rst_n(sys_rst_n),
		.key(key),
		.beep(beep)
	initial begin
		// Initialize Inputs
		sys_clk   <= 1'b0;
		sys_rst_n <= 1'b0;
		key       <= 1'b1;
		// Wait 100 ns for global reset to finish
		#100;
        sys_rst_n <= 1'b1;
		// Add stimulus here
		#150         key  <= 1'b0;  	// 在第250ns按下按键
		#1_000_000   key  <= 1'b1;      //模拟按键抖动1ms
		#1_000_000   key  <= 1'b0;
		#1_000_000   key  <= 1'b1;
		#1_000_000   key  <= 1'b0;
		#21_000_000  key  <= 1'b1;      //20ms之后松开按键
		#1_000_000   key  <= 1'b0;
		#1_000_000   key  <= 1'b1;
		#1_000_000   key  <= 1'b0;
	    #1_000_000   key  <= 1'b1;
		#17_000_000  key  <= 1'b0;      //开始按下
		#1_000_000   key  <= 1'b1;
		#1_000_000   key  <= 1'b0;
		#1_000_000   key  <= 1'b1;
		#1_000_000   key  <= 1'b0;
		#17_000_000  key  <= 1'b1;      //松开
		#1_000_000   key  <= 1'b0;
		#1_000_000   key  <= 1'b1;
		#1_000_000   key  <= 1'b0;
		#1_000_000   key  <= 1'b1;
		#20_000_000  key  <= 1'b0;      //松开
    //生成时钟
	always #10 sys_clk = ~sys_clk;
endmodule
模拟了100ms之后的结果，我设置的是按键按下的延迟先20ms，后两个17ms，再一个20ms，可以看到符合我们的预期，之后前后两个才改变了beep的状态。
