Socrates: The New SQL Server in the Cloud

这篇paper综述性的介绍了Microsoft在azure云上最新的DBaaS产品，用来作为具有更好扩展性和弹性的SQL DB，也称为SQL DB Hyperscale. 这个产品其实和AWS的Aurora，阿里云的PolarDB属于一类，都是基于计算存储分离的，云原生的，面向TP业务的关系型数据库，其要解决的问题也是类似的：通过利用云上的基础设施，增加数据库系统的扩展性和可用性，同时具有更好的弹性，在节省成本的同时带来更优的性能。

介绍

Azure云上已经有了大量的SQL DB部署，个人理解就等同于我们的RDS，但是基于SQL Server来提供数据库服务，而在运维这些实例的过程中，azure也遇到了很多痛点或者说客户的需求：

1. 更高的可用性
2. 更大的数据容量 （100+ TB）
3. 更好的性能
4. 更大的弹性，可以根据workload情况扩大/缩小实例，从而实现"pay-as-you-go"这种灵活的成本模型

而传统的azure云上的DBaaS是无法满足这个要求的，其形态是一种叫做HADR的架构：

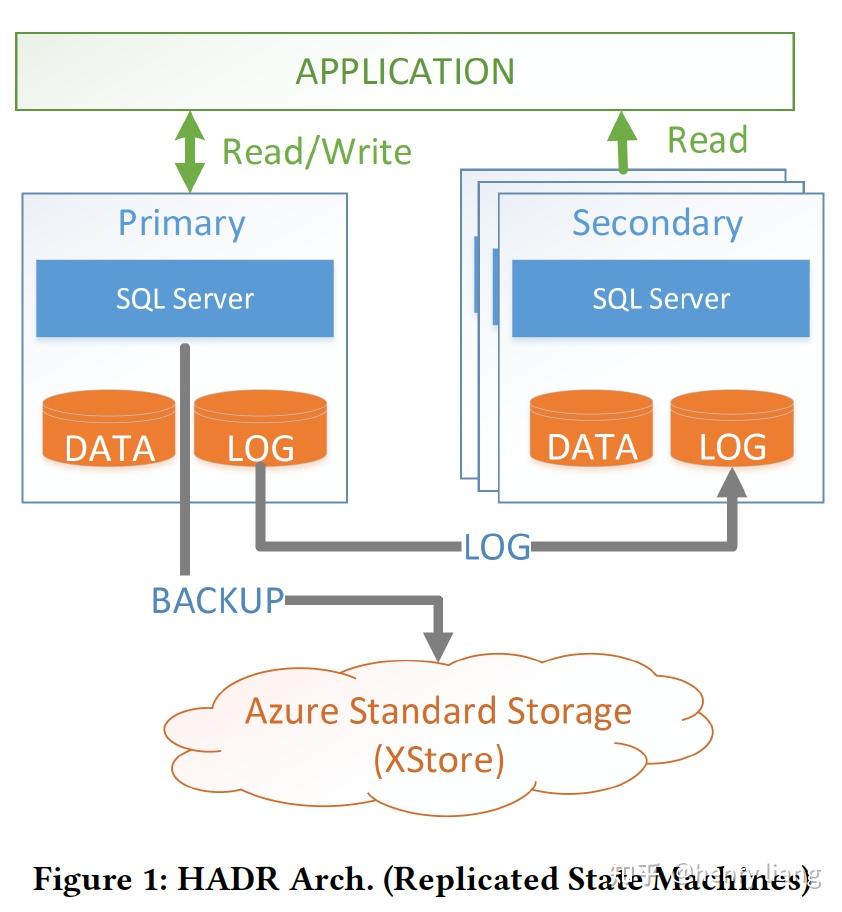

可以看到，这和AWS/阿里云上的RDS服务基本一致，通过主从间log shipping来实现状态一致，从而达到高可用的效果，然后通过周期性备份到远程的大型存储服务中(这里是XStore）来实现备份/恢复。为了达到高可用和持久化，SQL DB采用了1主3从的复制拓扑。

这个架构在azure上已经非常成熟，被广泛使用，但其存在各种类型的短板：

1. 每个节点均保存一份全量的数据，因此数据容量将受到单机存储能力的限制。极端情况下，一个超大事务可能打爆本地磁盘导致不得不升配或迁移。
2. 一些关键的操作（Backup/Restore/拉起新节点）的成本或时间，和数据的体量成正比，即使是crash recovery，也和undo的数据量成正比，如果有未提交的大事务，这个时间也不受控。正是基于这些原因，SQL DB限制了存储容量 < 4TB
3. 弹性能力较差，这也是由于每个节点绑定了大量的数据。

为了解决这些问题，从而满足扩展性、可用性、弹性和高性能的要求，azure也采用了目前最为流行的计算/存储分离的架构，从内部拆解数据库的组件到多个层次中，各个层次作为单独的服务，各自独立的实现扩展 + 高可用。而相对于Aurora/PolarDB的storage layer，socrates还单独把log这个关键组件拆解了出来，形成了一个高性能的log服务。这样就形成了3层：

compute -> log -> storage

把log和storage拆开，实际上实现了durability和availability分离的效果，对于像RDS这样基于log shipping的DBaaS来说，他的durability和availability是耦合在一起的，当log在多副本间落盘，就同时实现了持久化+高可用。但本质上，这2个属性是可以通过不同的机制来分别保证的，原则上，只要日志持久化了，就已经实现了durability，和多个从节点并不直接相关，而多个从节点的更大意义是快速failover，保证availability。

通过这种组件的拆解和功能的分离，socrates实现了上面提到的用户的多方面需求：

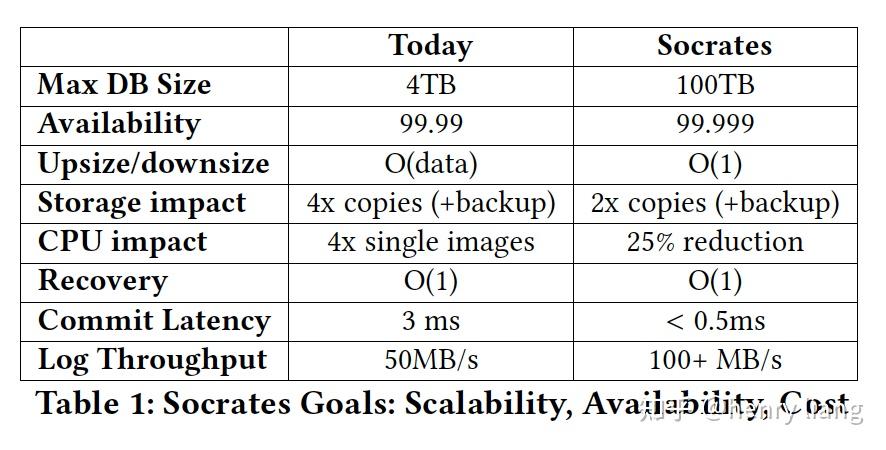

从上图可以看到，无论在支持的数据容量上，可用性上，成本上(storage/cpu)，还是性能上(latency/throughput)，socrates都更有优势。

可复用的基础组件

Microsoft在SQL Server上已经有了几十年的技术积累，而socrates作为云上数据库也是期望尽可能复用云上已有的基础设施，微软总的技术宗旨还是尽量避免重复造轮子，这从他们各种DB产品在技术栈上的复用性就可以看出来。在具体介绍socrates之前，paper先给出了一些对于socrates比较重要的“轮子”：

• Page version store

在HADR架构下，SQL Server的多版本数据都是保存在一个叫做version store的一个本地临时存储空间中，并定期做响应的清理，其具体机制（逻辑？物理？N2O ? O2N ?）不太清楚希望有大神可以介绍下，不过在socrates下，这个version store变为了shared-disk模式，这样所有计算节点都可以共享的访问多版本数据。

• Accelerated database recovery

简称ADR，是一种加速crash recovery的机制，在ADR之前，SQL Server使用的是经典的ARIES恢复模式，走analyze -> redo -> undo的3遍流程，可以看到，一旦有未提交的大事务，undo的负担还是很重的，而且时间不受控，恢复时间越长，可用性自然也越差，但ADR利用了共享的version store的能力，即使实例crash了，version store中仍然保留着原来的老版本数据，在恢复时在某些情况下直接获取这些老版本数据，避免了undo的过程，使得恢复变成了 analyze -> redo的2遍流程，而redo的多少取决于checkpoint interval，这样恢复时间就受控了。

• Resilient bufferpool extension

SQL Server在2012年实现了一个功能，可以把buffer pool的内容spill到本地SSD文件中，从而扩展了bp的容量限制。socrates扩展了这个特性，使bp可以变为resilient的，也就是crash后，可以recovery回来，这个功能称为RBPEX，相当于增加了buffer pool的存储层级，这样当实例重启recovery时，由于local SSD上仍然有buffer pool的内容，可以快速从本地加载，预热buffer pool，而不需要从远程存储拉取数据，而且本地SSD cache中数据更接近crash之前的最后数据状态，需要apply update的也会更少，加速了恢复流程。

从实现上，RBPEX使用了Hekaton内存引擎，将bp作为一张 内存表 来使用，因此其持久化/恢复可以复用Hekaton的能力，看起来原理并不复杂，但bp是一个性能十分关键的组件，因此可以想见工程上有许多要攻克的难点。

• RBIO

为了能让计算节点高效获取data，socrates扩展了传统的network layer protocol，增加了Remote block I/O（RBIO）这个协议，提供透明的基于version获取page，自动选择副本，自动容错等能力。

• Snapshot backup/restore

Azure云上的blob store(XStore)是log-structured的存储系统，因此其打快照/恢复的时间都是很快的，打一个snapshot只需要记录log上的最新位点即可。这是非常重要的能力，可以避免在海量数据的情况下，那种需要随数据容量线性增长的备份/恢复时间。

• I/O stack virtualization

SQL Server在底层I/O栈中，使用了FCB(file control block)这个抽象层，将底层对于不同存储介质，存储系统的I/O操作细节封装了起来，对外提供统一的接口和结构。socrates也利用了这种抽象能力，对于底层的各种存储层级，只需要提供新的FCB实现即可，这样在I/O层之上的大部分组件均不需要进行修改，最大化了代码隔离带来的好处。

Socrates设计原则

在介绍具体架构前，paper给出了一些设计原则，这些原则是在运维了大量SQL DB实例后，不断总结出来的，个人感觉这些原则比socrates本身更有价值，也正是他们促成了socrates的诞生，因此先介绍下这些设计原则：

• Local Fast storage vs. Cheap Scalable Durable storage

本地SSD具有高性能，但存储容量受限，一旦失效数据也会丢失

vs.

远程共享存储服务具有扩展性和持久性，避免了数据量增加需要做迁移的情况，但访问延迟更大

为了将2者的优势结合起来，需要采用多层级的存储模式，将本地SSD做为cache提供高性能访问，而远程storage service则作为真正的持久化存储。

• Bounded-time Operations

socrates的设计目标是更大的数据容量，但必须避免HADR架构中那种O(size-of-data)类型的操作，例如，为了实现高可用，必须能够快速拉起一个新的节点，crash recovery的速度也应尽可能快来降低MTTR(mean-time-to-recovery)。因此socrates利用了XStore的backup/restore能力和多存储层级的Xlog服务，同时结合异步加载的从节点，来实现这个能力。

• From shared-nothing to Shared-disk

HADR架构的特定是每个节点有一份本地的全量数据copy，自然存储容量受到了限制，如果把这种shared-nothing转换为shared-disk，所有计算节点可以共享相同的多版本数据，再结合上ADR机制就可以做到快速拉起实例，快速扩展只读节点。

• Low Log Latency, Separation of Log

log是事务路径上一个最主要的瓶颈点，任何事务要提交，一定需要Log持久化，如果是传统的log shipping，这种持久化也意味着同步到多个副本上。

socrates把Log实现为一个单独的服务，在服务内，log仍然是需要多副本来保证容错能力的，但由于利用了专门的服务和更高级的硬件，这里的quorum相比HADR的quorum效率要更高，因此提交的性能也更高（参看上面的对比图）。

socrates也利用了log的非对称访问特性：热的log在近期更容易被访问到，而冷的log则更少被访问到（例如回滚长时间运行的老事务），因此也建立了log的存储层级关系，将热log放在主存中，更老的则放入local cache甚至在XStore层。

单独的log服务利用了azure上先进的存储技术，而且这些技术仍在不断发展，log serivce自然可以享受这些福利而不用修改自身的处理逻辑。

• Pushdown Storage Functions

和Aurora一样，shared storage这种架构可以把一些针对数据的重要操作，如checkpoint/backup/restore/load等，offload到存储层完成，此外查询中的一些计算(scan/filter)也可以下推到存储层来释放计算节点的压力，提升整体的性能。

• Reuse Components, Tuning, Optimization

之前已经提到，SQL Server本身已经发展了非常成熟完善的技术体系和生态系统，因此系统的兼容性无论对于从SQL DB或on-premise的SQL Server向socrates迁移都是非常重要的，这也是为什么要提供 100%兼容性 的原因，socrates复用了SQL Server大量的组件，包括optimizer/runtime/security/transaction manager/log format等，这样既利用了已有技术积累又保证了兼容性。

Socrates架构

现在我们来看下socrates整体的架构，并可以和Aurora做一些对比

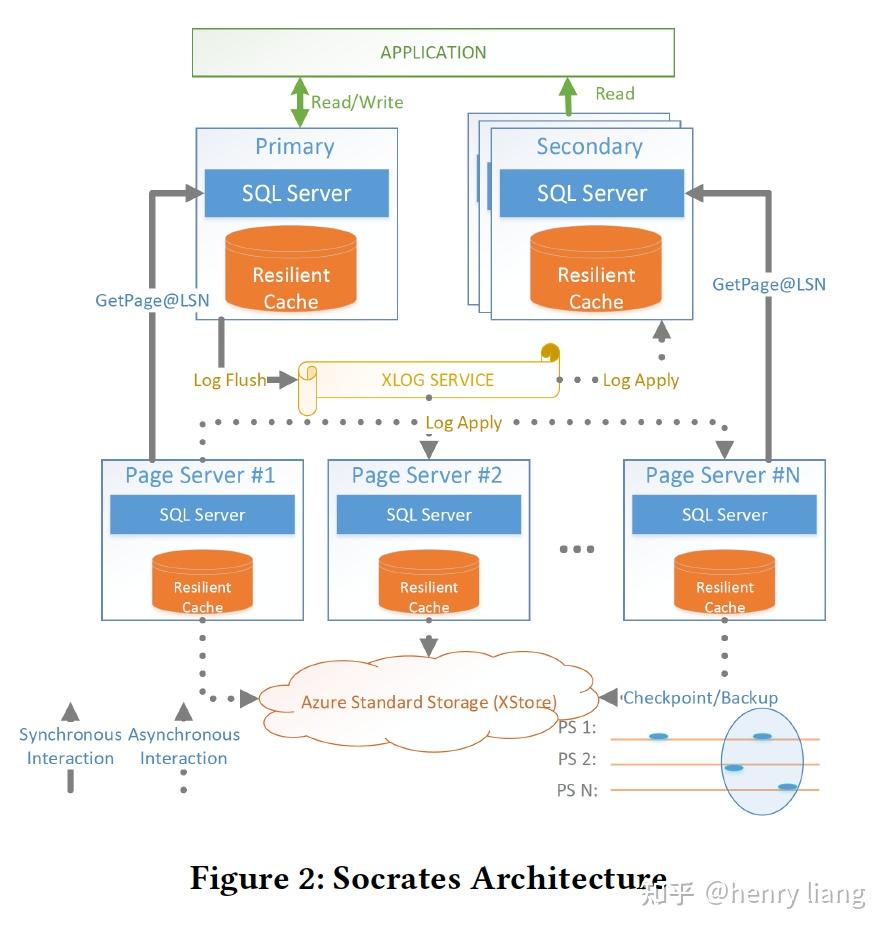

整体架构分为4层：

最上层是计算节点，和Aurora/PolarDB一样是一写多读的模式，不同的是，主节点与从节点间完全 没有交互 ！！因此socrates的从节点数量理论上是不受限的。计算节点上有Resilient cache来实现对buffer pool的扩展。

第2层是独立出来的XLOG service，这个服务实现了低的提交延迟和好的存储扩展性（多层级的log存储），这与aurora的log+data耦合的方式具有本质的不同。同样只有主节点可以写入log，并通过批量方式实现低延迟+高吞吐的写入。其他读节点异步的从XLOG service中拉取log做apply。

第3层是存储层，由Page Server组成，负责存储多版本数据，其本身也是partition的，因此可以更好的扩展，这个很类似aurora底层的storage fleet，只是没有log。

Page Server具有2个作用：

1. 从XLOG service拉取log进行apply，生成实际的多版本data page，并把data pages做checkpoint到XStore层，以及在XStore上创建必要的backup。
2. 对计算节点提供必要的page，此外也希望能提供bulk loading/index creation/DB reorgs/page repair/table scan等贴近data的批量操作，这些操作可以利用page server的分布式特点实现充分的并行。

同计算节点一样，Page Server也利用了RBPEX来做data cache。

第4层是XStore，也就是持久化的大存储服务，它是azure上一个独立的存储服务，特点是大容量，持久化，低成本，缺点自然是延迟。个人理解这个服务和AWS S3类似。通过把Page Server与XStore分离，可以把Page Server看做是一层高速的cache（有RBPEX）。

从整体上看这个架构，其实XLOG/XStore是系统中的持久化存储，计算节点/Page Server可以看做是提供可用性的cache，即使计算节点/Page Server失效了，数据也不会丢失，因为log还在XLOG和XStore里，而data也在XStore中形成了备份。这样就实现了Duribility和Availability的分离！

虽然架构上的分层和Aurora比较类似，但从设计理念上，这种分离Aurora是没有的，因为它的log与data都存在于storage fleet中，log是系统的持久化核心，它没有放到底层的S3上，S3只负责为data打快照来方便恢复。

• XLOG Service

下图展示了最为核心的XLOG的框架：

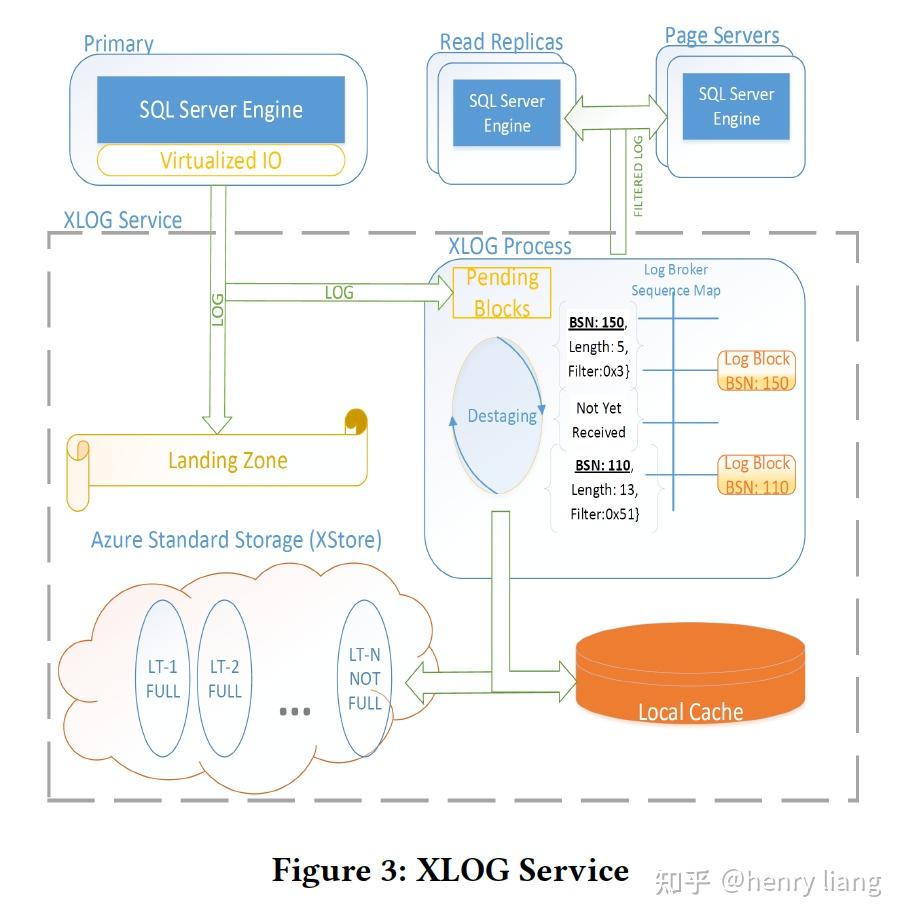

主节点将log blocks首先写入到一个叫做Landing Zone(LZ)的组件上，这是一个高速且持久化的存储服务，当前的Socrates使用了azure云上的一个叫做Premium Storage service(XIO)的服务来作为LZ，XIO本身使用了3副本。主节点是同步写log到LZ的，LZ高速但容量有限，实现为1个circular buffer，它可以保证多个log reader和log writers可以并发操作而不需要同步（咋做的？？）。

在写入LZ的同时，主节点会异步将log写到XLOG内部一个process中，这种写入并不可靠，由于与“写LZ”是并发的，如果不做控制，有可能出现log还没有持久化到LZ中，就已经进入process被分发到从节点等地方，这个是违反WAL的，因此在log process中增加了一个"pending area"，未被持久化到LZ的log要pending住，直到LZ告知持久化完成，才能进一步处理，这也给了在pending area内对乱序Log block进行排序整理的机会，然后log blocks会传递给Log Broker这个组件进行分发。

一旦进入Log Broker，其内部的"destaging"进程会把log写入到local SSD cache中方便快速访问，同时写入到XStore中做长期保存(LT)。这里destaging的操作要做专门的调优，因为只有log完成了destage，LZ中的old block才能被清理掉，如果LZ满了，事务的写入也就卡住了。可以看到log也形成了复杂的存储层级，但这样是有好处的：

1. log被写入XStore因此不需要做周期性的backup
2. 所有log要么持久化在LZ中要么持久化在LT中，LT中成本更低
3. 快速的log访问通过local SSD cache来满足

• Primary Compute Node and GetPage@LSN

和Aurora不同，socrates的主节点不感知RO节点，因此更加简单，核心作用就是处理事务和生产log，和普通的SQL Server相比，区别有：

1. 很多存储层的功能已经offload了(checkpoint/backup/page repair...)
2. 通过FCB的抽象层向LZ写log block
3. 使用了RBPEX cache来提升系统性能
4. 由于不保存全量数据，因此节点本地的存储相当于热数据的cache

当数据不在local cache时，需要从Page Server集群获取，这时就需要利用RBIO的GetPage@LSN 的机制，这是一个RPC: getPage(pageId, LSN)，目标是获取一个特定page，其上的内容不能比指定的LSN更老（但可以更新）。

作为Page Server想满足这个需求很容易，只需要等待log apply到目标LSN后，返回生成的page即可。

那么主节点如何知道应该读取哪个LSN呢？从原则上，单机数据库总是可以获取到最新LSN的data page，因此主节点也应该如此，而如果page在local cache中，那么它自然是最新的，只有当从cache中evict出去后，才可能失去最新性，因此socrates的主节点中维护了一个hash map，记录每个page最近一次被evict时的LSN号，这样在重新GetPage时，只要指定这个LSN就是了。

• Secondary Compute Node

从节点是异步从XLOG Service上拉取log做apply的，它不需要对log blocks做持久化，只是要建立本地数据(cache)就可以了。由于利用XLOG解耦，从节点也不需要感知主节点的存在。这和HADR/Aurora/PolarDB是非常不同的。

由于从节点也是一个cache，那么有可能在apply log时，对应的data page不在本地cache中，这时可以有2种策略来处理：

1. 从Storage层获取page并apply log，这样的方式，从节点的状态会更加接近主节点，这样如果发生failover，会更快速稳定的完成恢复。
2. 如果page不在cache中，说明用户查询不需要它，直接丢弃掉，这也是Aurora/PolarDB采用的模式，socrates也是如此，这样从节点更多起到了承担前端读负载的作用，而不是备节点的作用。

在RO节点上，由于log是异步apply的，这里可能会出现一些不一致的问题，例如：

在访问Btree node时，访问父节点Node P（在local cache中)的LSN是23，然后遍历到子节点C，由于C不在cache，调用GetPage(@23) 去获取，但得到的page可能是page@25，这里就形成了不一致，如果在24时，node C分裂了怎么办？

这个问题在Aurora/PolarDB中可以利用InnoDB的mini transaction解决，mini transaction把一次修改封装在内部，保证了其边界上，数据总是物理一致的。而Aurora记录了一个全局的VDL来描述这个mini transaction LSN的不断递进（在上例中，VDL就是25），当读取page时会利用这个VDL保证看到状态一致的数据。

在socrates中则采用了等待的策略，当发现这种不一致时，先等待一段时间来让apply log threads应用更多的内容（这里就是等待node P的状态更新到 = 25)，然后重新做B-tree的遍历。（这里有些疑问，如果并发高不是很容易不一致？？应该有某种规则）

• Page Server

之前已经提到了page server的分片和2个主要功能，由于做了分片，每个page server只需要对自己本地负责的data page所对应的log records进行apply就可以了，这样也实现了并行apply。

那么怎么知道一个log block中的log records都对应了哪些data pages呢？主节点在写入log block时，会在其中打上标记，记录都对应到哪些data partitions,这样XLOG中的Log Broker只需要根据标记做分发就可以了。

Page Server也利用了RBPEX，但与计算节点中只缓存热数据不同，page server缓存了 所有 其负责的数据在local cache中，socrates以某种连续的方式（paper中没细讲）组织这些cache pages，这样上层一次multi-page range的IO请求，只需要对应到SSD的一次实际I/O即可，这对于scan这样的操作会更高效。此外有了全量的local cache，也可以忍受暂时的XStore失效。

在做checkpoint时，page server可以批量的方式，一次IO写入大量的pages，提高到底层存储的吞吐。

在启动一个新page server时，它可以立即提供服务（ 本质上只是一个cache ），其RBPEX可以通过不断提供服务+apply log的方式热起来。

• XStore for Durability and Backup/Restore

前面已经提到了XStore采用了log-structured的设计，因此backup只是打个时间戳，常量时间完成。

XStore是log + data的实际存储，它低成本高吞吐但性能不佳，因此其上设计的各种组件 + 各个存储层级，本质上都是为XStore建立高性能 + 高可用性所必须的。从某种意义上，可以把XStore看做传统数据库的disk，把计算节点/Page Server的RBPEX看做传统数据库的memory。

如果按照这个来理解，那XStore上的backup/restore/checkpoint就很容易理解了。利用全量的snapshot + 增量log，就可以完成PITR，这比HADR架构下的PITR要高效的多因为它与数据体量无关。

总结

总结前面的各种描述，socrates利用计算/存储分离，实现了它最初设定的各种设计目标（见前面描述）。其中最亮眼的就是它对于durability和availability分离的设计，也就是通过XLOG+XStore实现durability，通过计算节点+Page Server实现availability，这样就把数据库内核中的各个组件拆解开了，这样拆解的最大好处，就是各个组件可以独立做到扩展+高可用，此外可以细粒度的单独控制，以及在组件的实现中复用一些成熟的云上的基础设施，这对于一个紧耦合的数据库系统来说是不可想象的。

从理念上，感觉其设计和SingleStore (MemSQL商业版）更加类似，把计算节点作为cache，把底层大存储服务作为数据的实际落脚点，并通过不断拆解组件，在一个更细的粒度上，对每个功能模块做各种扩展性/可用性/性能/成本上的trade-off。
