写在前面
今天的主题就是用Zebra斑马打印机打印一个贺卡标签。
Zebra介绍
既然是贺卡，应该是非常漂亮的，但是这个Zebra打印机好像只能打印黑白的，所以就简单制作了一下。
工业上在批量打印商品标签时，一般都要加上条码或图片，一般使用Zebra斑马打印机比较多。而C#调用斑马打印机的方式也有很多种，包括串口COM、以太网TCP、并口LPT以及USB等，对于设计标签的方式也有很多种方式，比如Zebra提供了一个设计软件Zebra Designer，还可以使用第三方软件如Bartender，当然我们还可以自己通过GDI+技术进行绘制。
本例采用的方式是利用GDI+进行绘制，然后将图像转换成字节，通过DG和XG指令发送给打印机，通信使用的是打印机自带的USB接口。
图像绘制
首先通过GDI+绘制一张图像，图像的大小要根据实际标签大小进行调试，绘制内容可以是图像、字符串等，或者是条形码、二维码都可以，其实条形码及二维码也是属于图像。
private void btn_Paint_Click(object sender, EventArgs e)
//开始绘制图片
int imageWidth = 900;
int imageHeight = 600;
bitmap = new Bitmap(imageWidth, imageHeight);
//创建Graphics
Graphics graphics = Graphics.FromImage(bitmap);
//呈现质量
graphics.SmoothingMode = SmoothingMode.AntiAlias;
//背景色
graphics.Clear(Color.White);
Font myFont = new Font("楷体", 32, FontStyle.Bold);
//文字颜色
Brush brush = new SolidBrush(Color.Black);
//调整间距
int start = 145;
int gap = 80;
graphics.DrawString("祝全天下的母亲——母亲节快乐", myFont, brush, 50, 50);
graphics.DrawString("《游子吟》【唐】孟郊", myFont, brush, 50, start);
graphics.DrawString("慈母手中线，游子身上衣", myFont, brush, 50, start + gap);
graphics.DrawString("临行密密缝，意恐迟迟归", myFont, brush, 50, start + gap * 2);
graphics.DrawString("谁言寸草心，报得三春晖", myFont, brush, 50, start + gap * 3);
graphics.DrawString("署名：" + this.txt_Name.Text.Trim(), myFont, brush, 50, start + gap * 4 + 20);
//生成二维码
Image codeImage = BarCodeHelper.GenerateQRCode("https://ke.qq.com/course/301616", 220, 220);
Bitmap pbitmap = new Bitmap(codeImage);
pbitmap.MakeTransparent(Color.Transparent);
graphics.DrawImage(pbitmap, 630, 338, 220, 220);
//显示图形
this.mainPic.Image = bitmap;

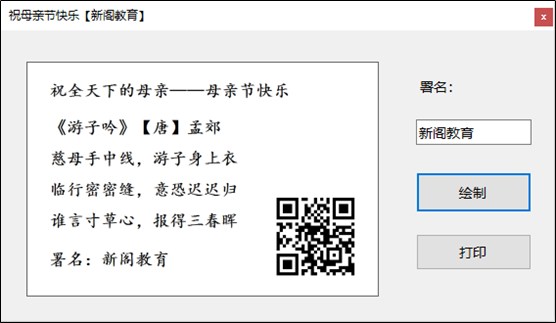

编写好代码之后，将图像用一个PictureBox控件显示出来，结果如下：
图像处理
生成图像之后，接着将图像转换成字节数组或者字符串，便于后续直接发送给打印机，这里的代码是在网上找的，
public static string BitmapToHex(Image sourceBmp, out int totalBytes, out int rowBytes)
// 转成单色图
Bitmap grayBmp = ConvertToGrayscale(sourceBmp as Bitmap);
// 锁定位图数据
Rectangle rect = new Rectangle(0, 0, grayBmp.Width, grayBmp.Height);
BitmapData bmpData = grayBmp.LockBits(rect, ImageLockMode.ReadWrite, grayBmp.PixelFormat);
// 获取位图数据第一行的起始地址
IntPtr ptr = bmpData.Scan0;
// 定义数组以存放位图的字节流数据
// 处理像素宽对应的字节数，如不为8的倍数，则对最后一个字节补0
int width = (int)Math.Ceiling(grayBmp.Width / 8.0);
// 获取位图实际的字节宽，这个值因为要考虑4的倍数关系，可能大于width
int stride = Math.Abs(bmpData.Stride);
// 计算位图数据实际所占的字节数，并定义数组
int bitmapDataLength = stride * grayBmp.Height;
byte[] ImgData = new byte[bitmapDataLength];
// 从位图文件复制图像数据到数组，从实际图像数据的第一行开始；因ptr指针而无需再考虑行倒序存储的处理
System.Runtime.InteropServices.Marshal.Copy(ptr, ImgData, 0, bitmapDataLength);
// 计算异或操作数，以处理包含图像数据但又有补0操作的那个字节
byte mask = 0xFF;
// 计算这个字节补0的个数
//int offset = 8 * width - grayBmp.Width;
int offset = 8 - (grayBmp.Width % 8);
//offset %= 8;
offset = offset % 8;
// 按补0个数对0xFF做相应位数的左移位操作
mask <<= (byte)offset;
// 图像反色处理
for (int j = 0; j < grayBmp.Height; j++)
for (int i = 0; i < stride; i++)
if (i < width - 1) //无补0的图像数据
ImgData[j * stride + i] ^= 0xFF;
else if (i == width - 1) //有像素的最后一个字节，可能有补0
ImgData[j * stride + i] ^= mask;
else //为满足行字节宽为4的倍数而最后补的字节
ImgData[j * stride + i] ^= 0x00;
// 将位图数据转换为16进制的ASCII字符
string zplString = BitConverter.ToString(ImgData);
zplString = CompressLZ77(zplString.Replace("-", string.Empty));
totalBytes = bitmapDataLength;
rowBytes = stride;
return zplString;
调用打印机
调用打印机使用的是winspool.drv，这个库里提供了很多操作打印机的方法。
[DllImport("winspool.Drv", EntryPoint = "OpenPrinterA", SetLastError = true, CharSet = CharSet.Ansi, ExactSpelling = true, CallingConvention = CallingConvention.StdCall)]
public static extern bool OpenPrinter([MarshalAs(UnmanagedType.LPStr)] string szPrinter, out IntPtr hPrinter, IntPtr pd);
[DllImport("winspool.Drv", EntryPoint = "ClosePrinter", SetLastError = true, ExactSpelling = true, CallingConvention = CallingConvention.StdCall)]
public static extern bool ClosePrinter(IntPtr hPrinter);
[DllImport("winspool.Drv", EntryPoint = "StartDocPrinterA", SetLastError = true, CharSet = CharSet.Ansi, ExactSpelling = true, CallingConvention = CallingConvention.StdCall)]
public static extern bool StartDocPrinter(IntPtr hPrinter, Int32 level, [In, MarshalAs(UnmanagedType.LPStruct)] DOCINFOA di);
[DllImport("winspool.Drv", EntryPoint = "EndDocPrinter", SetLastError = true, ExactSpelling = true, CallingConvention = CallingConvention.StdCall)]
public static extern bool EndDocPrinter(IntPtr hPrinter);
[DllImport("winspool.Drv", EntryPoint = "StartPagePrinter", SetLastError = true, ExactSpelling = true, CallingConvention = CallingConvention.StdCall)]
public static extern bool StartPagePrinter(IntPtr hPrinter);
[DllImport("winspool.Drv", EntryPoint = "EndPagePrinter", SetLastError = true, ExactSpelling = true, CallingConvention = CallingConvention.StdCall)]
public static extern bool EndPagePrinter(IntPtr hPrinter);
[DllImport("winspool.Drv", EntryPoint = "WritePrinter", SetLastError = true, ExactSpelling = true, CallingConvention = CallingConvention.StdCall)]
public static extern bool WritePrinter(IntPtr hPrinter, IntPtr pBytes, Int32 dwCount, out Int32 dwWritten);
基于这些方法，封装一个将字符串发送给打印机的方法:
public bool SendStringToPrinter(string szPrinterName, string szString)
IntPtr pBytes;
Int32 dwCount;
// 获取字符串长度
dwCount = szString.Length;
// 将字符串复制到非托管 COM 任务分配的内存非托管内存块，并转换为 ANSI 文本
pBytes = Marshal.StringToCoTaskMemAnsi(szString);
// 将已转换的 ANSI 字符串发送到打印机
bool res = SendBytesToPrinter(szPrinterName, pBytes, dwCount);
// 释放先前分配的非托管内存
Marshal.FreeCoTaskMem(pBytes);
return res;
catch (Win32Exception ex)
WriteLog(ex.Message);
return false;
最后在打印按钮下，组织相关命令，调用这个方法即可：
private void btn_Print_Click(object sender, EventArgs e)
int total = 0;
int row = 0;
string hex = ZebraUnity.BitmapToHex(bitmap, out total, out row);
