写一个简单SVO(稀疏体素八叉树)

profhua

独立开发者《Hold On》制作中

没接触过体渲染的同学可能会对SVO有点陌生，SVO的全称是sparse voxel octree，也就是稀疏体素八叉树.

如果写过RayMarching或者MarchingCube之类算法的同学，应该都知道我们通常把空间的数据按照3D坐标存储到贴图或数组中，但是如果空间很大的话，占用的内存就会非常恐怖了，因此SVO应运而生.

！)标题中的简单是指数据结构，该有的trace过程都还是在的.

！)没有写过cpu上的八叉树也没有关系，通常构建八叉树是为了快速查找，这里有所不同.

！)需要一些基础，比如rayBox求交这些就不详细介绍了.

·数据结构

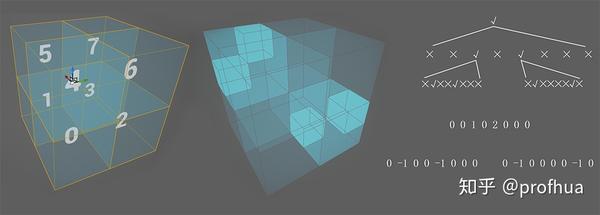

顾名思义，稀疏指的是我们不需要把所有数据都存下来.假设空间中的离散点只有两种状态，存在和不存在.首先，将空间切分成8份，叫做一个stack，一个stack中某一份中存在点的话，就继续切分成另一个stack，直到切分到最小单位.将每个stack按轴向顺序当作8个连续数存到一个数组中，0表示不存在，-1表示存在且已是最小单位. 其他数字表示指向存放子stack的index，这样我们用index*8就能找到子stack的位置了.

·trace过程

首先我们明确一点，gpu上没法做递归，实际上这让trace的过程变得更加有趣了.当一条射线穿过这个3D空间的时候，我们先对最大的这个 stack进行rayBox初始化，然后找到最早进入的是8个子空间里的哪一个.

接下来就是真正核心的部分了，进入循环的过程，在射线前进的过程中我们大致需要考虑3种情况:
第一种是在一个stack内从一个子空间前进到另一个子空间，叫做advance.
第二种和第一种类似，只是在前进到另一个子空间的时候发现这个子空间也被细分过，所以我们进入这个子stack，叫做push.
第三种是从子空间向前进的时候发现已经走出这个stack的范围了，于是我们跳回母stack再向前进.

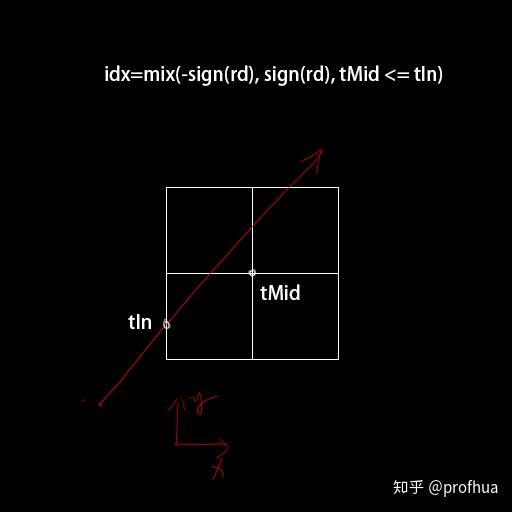

这其中判断是否走出stack范围的实现也非常巧妙,仔细尝试下各种情况可以发现当射线在stack内前进的时候idx会根据轴向向射线方向上变换, 而当出stack的时候原idx已经是射线方向,因此新idx会和旧idx相等:

！)注意没有从一个stack直接跳到另一个邻近的stack的情况，都是pop→advance→push.

再放一下循环的pseudo code:

Initialize Base Stack
can_push = true
while(iteration count)
   raybox Stack[scale];
   if(voxel exist)
       if(hit the smalleset voxel)
       return true
   if(can_push)
       contitue;
   advance
   get new idx
