3C细节打磨-关于相机的遮挡拉近问题

在 搬柴运水：3D游戏的镜头设计原理 一文中，我提到了第三人称视角中，当角色和相机之间存在遮挡物时，有遮挡拉近和遮挡剔除2种解决方法，所谓的遮挡拉近，就是用缩短相机和角色之间的距离的方法，将相机拽到障碍物的前方去。如下图所示：

针对这个看似简单的功能，我们提出如下问题：

1.什么样的阻挡会触发相机的遮挡拉近功能？什么样的阻挡不会触发？如何识别这两种阻挡？

2.当相机与场景物件或角色重合时，应该怎么处理？

3.在相机拉近（恢复）的过程中，实际上是哪个相机参数在变化？如何让过程尽可能顺滑？

4.如果玩家可以手动拉近、拉远相机，如何处理手动操作与自动行为之间的关系？

在解答之前，需要简单介绍一下英伟达开发的名为PhysX的物理系统，这是当今主流的游戏引擎普遍使用的物理解决方案，其中包含了大家熟知的ue4和unity3d。PhysX提供了3种基础的查询种类，分别是：

（1）RaycastQuery：从一点发射一根定长的线段，检测与这根线段相交的碰撞体

（2）SweepQuery：从一点投射一个/一组形状，形状向指定方向移动一段距离，检测与这个形状相交的碰撞体

（3）OverlapQuery：给定一个形状，检测与这个形状相交的碰撞体

本文会结合这三种物理查询方式，来实现镜头与场景、角色的交互。

解答：

1.什么样的阻挡会触发相机的遮挡拉近功能？什么样的阻挡不会触发？如何识别这两种阻挡？

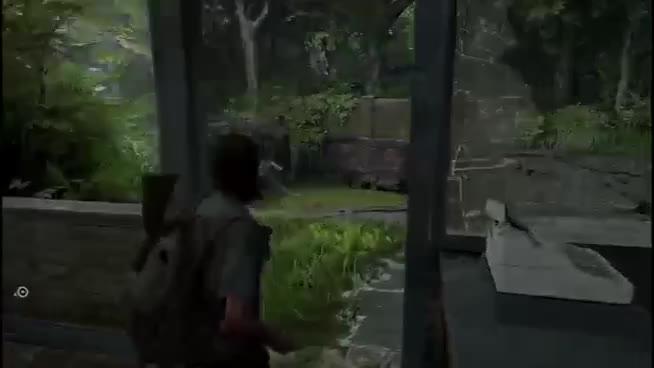

我们想知道相机和角色中间有没有障碍物，可以使用RaycastQuery发射一条射线，检测有没有相交的碰撞体。接着我们讨论一个具体的问题，当你操作的角色在一个宫殿中移动时，角色的周围遍布了一人粗的柱子，这些柱子有可能出现在相机和角色的连线上（如下图），我们操作角色按上图的箭头从左向右移动，相机始终与行进方向保持90度夹角，这种情况是否应当触发遮挡拉近呢？

如果触发，显而易见，相机会在柱子、墙边多次折返，相机的位置会频繁改变。相机的位置频繁变动，会影响玩家对空间的判断能力，尤其当玩家需要在这样的环境中战斗时，绝对不会喜欢相机位置频繁变动。那我们在射线击中碰撞体时，如何区分“柱子”和“墙壁”呢？

（1）最符合直觉的归纳方法是从单个资源直接区分：A.会触发遮挡拉近的物件 B.不会触发遮挡拉近的物件。

显然，柱子是属于不会触发遮挡拉近的物件，而墙壁是会触发遮挡拉近的物件。但是考虑一种情况，如果这些柱子彼此紧密相连，两两之间没有任何空隙，延续了10米，柱子是否就成为墙壁了？所以从单个资源分类作为切入点，需要我们对场景中每一个实例都仔细检查并分类，是一种需要持续打补丁的做法。

（2）另一种方法是在设计之初，进行一个更“逻辑层面”的区分：A.划分空间的物件 B.非划分空间的物件。

这样的分隔物，可以是墙，也可以是一排柱子，还可以是水帘洞前的瀑布。假定场景需要有白模搭建环节，我们可以在白模阶段就确定所有的分隔物。我们可以在分隔物的位置上摆上不可见的box，用这些box实现遮挡拉近的效果。日后即便将一面墙换做别的美术资源，镜头也可以保持预期。这也是很多策划推崇的“表现和逻辑分离”。

实际操作中，往往会将上述2种方式进行结合。第一个方式适合对确定性的资源（例如所有墙面）进行标记，第二个方式适合对Gameplay重点区域（例如Boss房）进行标记。第一个方式的优点是效率，处理开放大世界茫茫大的场景更加高效；第二个方式的优点是精细和灵活，能够不改动美术场景的情况下进行操作。

2.当相机与场景物件或角色重合时，应该怎么处理？

由于第一步需要处理会遮挡拉近的物件，所以相机永远不会与它们重合。剩下的其他场景静态物或动态物，都有可能与相机重合，例如大街上，一辆汽车突然驶过，正好穿过了摄像机，如果什么也不作处理，相机就会和汽车穿插，看到汽车的内部，也许还会和汽车驾驶员的人体穿模。

大家很容易将这个问题和第一个问题混淆成同一个问题，认为将汽车和角色打上“遮挡拉近”的标签，就可以避免穿插。但显然不是一样的问题——我们并不希望车辆或行人在主角和相机中间经过时，也拉近相机。所以我们必须定义一个新的功能。

这里会用到PhysX的另一个基础查询功能OverlapQuery，需要给相机附加一个球形或胶囊体物理，表示相机自身的“体积”，这个球大小不宜过小，也不能太大，需要根据游戏类型考量。每一次设置相机位置时，会先进行遮挡判断，若有遮挡则拉近；再判断相机有没有与其他碰撞体重叠，若有重叠则再次拉近。

上面说的是“车来撞我”的情况，当然还有“我去撞车”的情况，即相机移动时，如何避免与其他碰撞穿插？假设相机自身有一个球形物理，如下图所示，红色部分是相机的SweepShape，灰色部分是遮挡物，蓝色部分是普通的碰撞体。只要相机移动，SweepQuery就会被执行，找到从角色到遮挡面（灰色墙壁）之间，最远的不会发生重叠的位置。顺带一提，角色的移动一般也会使用胶囊体shape进行SweepQuery，用来防止角色和碰撞体穿插。

由于是否和相机重叠的判断是绝大多数碰撞体都需要做的事情，我们实际操作时可以将此视为一个默认的标签。再将一些特殊的、可以和相机穿插的物件，设置为单独的碰撞层，让他们可以与相机重叠。

还有一个问题是相机移动路径上有一个碰撞，怎么“过”碰撞。即“我去撞车”时，如果有个碰撞体正好在角色和相机之间，相机是直接一帧从碰撞后跳到碰撞前，还是想办法绕过这个碰撞？

这里推荐一帧跳过碰撞。如果有个别类型的资源，例如角色，想要相机经过角色时从侧面绕过，保持相机朝向不变，那么屏幕空间的主角位置就会发生变化，需要确保这个别类型的资源的碰撞体尽可能“瘦”一些。

3.在相机拉近（复位）的过程中，实际上是哪个相机参数在变化？如何让过程尽可能顺滑？

先看一张图，能够帮助我们更好地理解相机拉近的过程。下图是一张俯视图，代表了玩家操作相机绕自身旋转，从一开始左前方的位置逐渐旋转到正后方的位置。假定角色的朝向是画面正上方，α代表了相机与角色连线、玩家面向之间的夹角，d代表了相机与角色的距离。不难发现，所谓的相机拉近，就是保持相机的注视点不变的前提下，缩小d的数值。

我们发现，如果角色处于一个直角建筑的前方，d和α的关系将会是下图的样子：

之前的文章中，我们提到过流畅丝滑的观感来源于连续性。在相机遇到一个直角碰撞时，显而易见d会发生一个跳变，从原长度瞬间减少到一个较短的长度。我们如何处理这样的跳变呢？

最简单的方法是对曲线上不连续的点进行平滑处理，我们可以用一个较短的时间作为过渡，如下图所示：

但是这样做缺陷很明显——过渡的那段时间里，相机的d逐渐缩小，α同时还在增大，相机并不会按直线轨迹绕过直角，而是会走一个曲线，穿到直角的模型里，这时候会触发重叠拉近，将相机弹到直角模型外面。

最棘手的问题终于来了： 相机如何才能预测接下来会碰到的障碍物？

这里的障碍物专指会触发遮挡拉近的物件，即第一个问题讨论的物件。游戏行业有一个经典的预测算法是whisker raycast，即通过多条射线辅助判断“运动的趋势”，在游戏相机和AI模块都有应用。对我们假设相机到角色的连线不是一条直线，而是构成扇形的多条射线，如下图所示：

上图中紫色的5条虚线是从摄像机发射向角色方向的whisker raycast，当最右边的射线率先碰墙时，相机不做任何拉近处理，但是当右边第二条射线碰墙时，相机就会开始触发遮挡拉近。绿色的虚线就是相机的运动轨迹。这样处理的好处，就是给拉近的过渡预留了一些“空间”。辅助射线的数量越多、密度越高，预测的效果就越好。顺带一提，当角色驾驶载具，或处于高速运动状态时，射线彼此的夹角，可以适当扩大。

提前拉近相机 https://www.zhihu.com/video/1507335355812073472

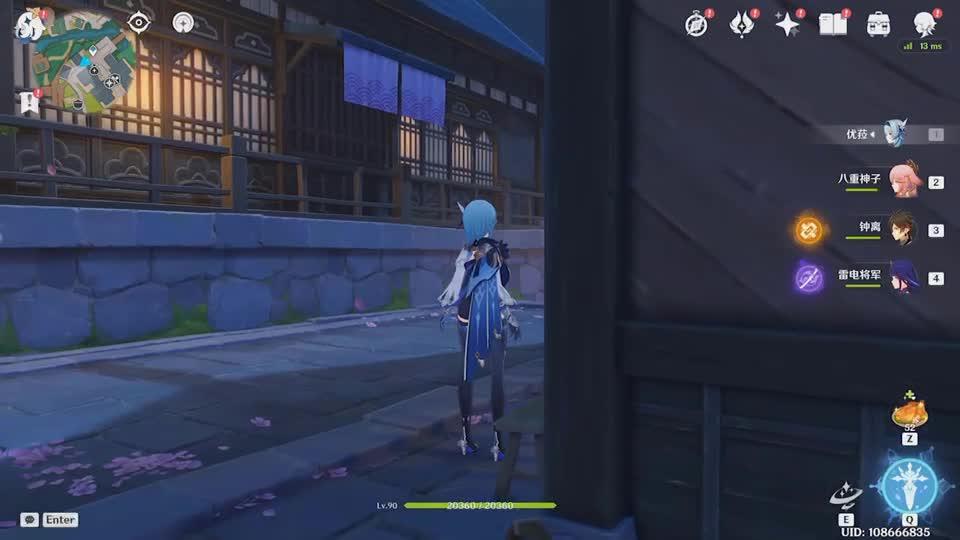

上面的视频可以看到，在摄像机、直角、角色三点一线之前，相机就已经提前开始拉近了。原神也注意到了这个碰撞预测的问题，但使用的未必是一样的方案。whisker raycast的缺点是当相机离碰撞位置越近，预测能力越弱，但是相应地，需要的过渡空间也越小。

除了直角以外，还会有一些棘手的复杂碰撞体或碰撞体集合，会让d的变化不太理想。例如下图所示，在一面墙前，堆满了各种杂物，杂物有大有小，角色和相机保持图中的相对位置关系，角色向右侧移动。

这种情况下，我们不难想象到，d会有一些抖动现象。同样的问题，也存在于同样的场景，角色静止不动，玩家旋转相机绕角色旋转的时候。这样的抖动现象还有另一种表现形式，就是在角色上下楼梯的时候，如果楼梯的碰撞是若干个直角而不是一个斜面，那么每一次SweepQuery找到的位置随时间绘制成的函数必然是阶梯状的。防抖动的做法一般是加个插值过程，例如以加速的函数渐进，能保证过程是连续、不跳变的，但相机会有一些滞后感，如下面的例子所示：

相机响应碰撞变化的滞后感 https://www.zhihu.com/video/1507727884525084672

通过观察美末的相机拉近、拉远，我们还可以发现一个小细节： 在玩家操作相机较快地围绕角色旋转时，相机是不会执行拉远操作的 。即相机在旋转时，SweepQuery一直在执行，但仅当出现离角色更近的碰撞时，d才会变化（缩小），相机逼近玩家。当相机的旋转结束后0.3秒，才会根据物理查询的结果尝试将d扩大。所以在玩家旋转相机的过程里，d只会越来越小，而不会一会变小、一会变大，保证了流畅性。

4.如果玩家可以手动拉近、拉远相机，如何处理手动操作与自动行为之间的关系？

这个问题对于大部分游戏来说不用考虑，因为设计上不会让玩家主动拉近、拉远相机。一般有这种需求的游戏是mmo，需要能够从远、近、不同的角度自由观察角色。这个需求和上面讨论的相机拉近功能是有一些矛盾的，就像两个人在互不知情的情况下操作同一个文件，那一定会冲突的。

我们通过上文的分析，知道了只要相机移动，都会进行自身球体范围向行进路线上投射的SweepQuery，这个查询能确保相机不会在移动时和其他物件穿插，所以如果玩家在手动拉近、拉远相机时，碰到一个碰撞体，会瞬间跳过这个碰撞体。所以仅看相机重叠问题，玩家手动拉近拉远相机，其实和玩家操作角色在场景中移动是一样的效果。所以第二大类重叠的问题，是不会和手动拉近、拉远相机，造成冲突的。

剩下会造成冲突的就只有第一大类的遮挡拉近以及复位的情况。如下图所示，当角色经过一个墙角，相机触发遮挡拉近时，玩家反向操作，手动将相机拉远，就造成了冲突。

这俩操作显然不能共存。正常情况下，我们要尽可能尊重玩家的主动操作，但遮挡拉近是个例外，因为遮挡拉近是从当前数值向一个确定的数值进行过渡的过程，这个过程最好不要被干扰，否则过渡的效果必然无法得到保障。而在复位的过程里，无论是手动拉近、或是拉远，都可以直接中断复位的过程，认为玩家不想复位了。

这样的逻辑从策划设计角度比较清晰合理，但程序实现角度，一是难以区分d的变化到底是什么环节导致的，二是不同的引擎架构中对于相机的位置计算流程差距非常大，万一手动操作对数据的影响在计算流程的前面环节，而遮挡拉近对数据的影响在后处理环节，那就一切皆休了。
