TensorFlow 的卷积操作 Python 实现

小沙
这两天看到了一个卷积的实现代码，挺有意思，自己照着他的代码复写了一遍，算是加深下对卷积的理解（略微改动了下代码以便更加清晰的进行两种卷积的对比）。

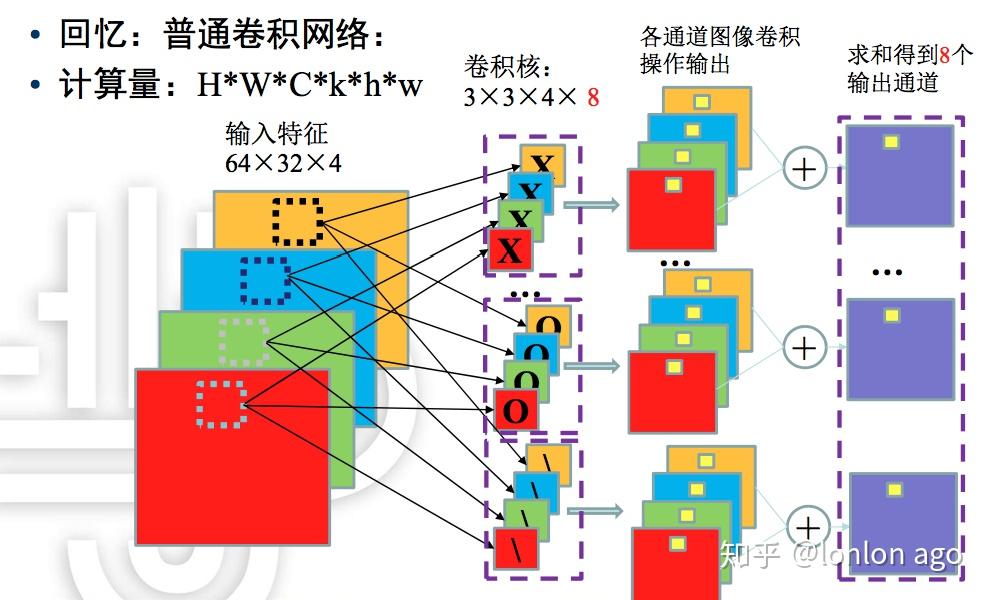

先上原理图：
再上代码，解释都写在代码里面了，里面有两部分代码，分别用 TensorFlow 实现卷积和自己代码实现卷积。
#coding:utf-8
import numpy as np
import tensorflow as tf
#输入，shape=[c,h,w]  2*5*5  ,
# 因为我们使用的列表或者数组都只能看到最内层的shape,比如这里只能明显看到5*5的矩阵，我们如果要在
# tensorflow 里面进行操作，必须是四维的数据，比如 batch_size*h*w*chanel 这样的，那么我们能明显看到的数据就是
# 5*chanel 的部分，所以为了符合 tensorflow 的要求，我们需要对数据进行形状转换，先把它转换为 5*5*2，
# 再转换为 1*5*5*2
input_data=np.array([
              [[1,0,1,2,1],
               [0,2,1,0,1],
               [1,1,0,2,0],
               [2,2,1,1,0],
               [2,0,1,2,0]],
               [[2,0,2,1,1],
                [0,1,0,0,2],
                [1,0,0,2,1],
                [1,1,2,1,0],
                [1,0,1,1,1]],
            ]).astype(np.float32)
#卷积核，shape=[in_c,k,k]=[2,3,3] , 将它转换为 3*3*2*1
weights_data=np.array([
               [[ 1, 0, 1],
                [-1, 1, 0],
                [ 0,-1, 0]],
               [[-1, 0, 1],
                [ 0, 0, 1],
                [ 1, 1, 1]]
             ]).astype(np.float32)
def chw2hwc(chw_tensor):
    [c, h, w] = chw_tensor.shape
    cols = []
    for i in range(c):
        line = np.reshape(chw_tensor[i], [h*w, 1])
        cols.append(line)
    inputd = np.concatenate(cols, 1) # 25*2 如果是0轴的话，就是50*1
    inputd = np.reshape(inputd, [h, w, c])
    return inputd
def hwc2chw(tensor):
    [h, w, c] = tensor.shape
    cs = []
    for i in range(c):
        channel = np.expand_dims(tensor[:,:,i], 0) # 1*h*w
        # print(channel.shape)
        cs.append(channel)
    inputd = np.concatenate(cs)
    return inputd
# print(chw2hwc(input_data))
def tensorflow_conv_example():
    input_data_fixed = chw2hwc(input_data)  # 2 5 5 > 5 5 2
    input_tensor = tf.Variable(input_data_fixed, tf.float32, name='input')
    input_tensor = tf.expand_dims(input_tensor, 0) # 5 5 2 > 1 5 5 2
    print(input_tensor.get_shape())
    weights_data_fixed = chw2hwc(weights_data) # 2 3 3 > 3 3 2
    input_weight = tf.Variable(weights_data_fixed, tf.float32, name='weight')
    input_weight = tf.expand_dims(input_weight, 3) # 3 3 2 > 3 3 2 1
    print(input_weight.get_shape())
    conv = tf.nn.conv2d(input_tensor, input_weight, strides=[1,1,1,1], padding='SAME')
    init = tf.global_variables_initializer()
    sess = tf.Session()
    sess.run(init)
    conv_result = sess.run(conv)
    print('input_tensor:',sess.run(input_tensor))
    # print(conv_result)
    print('tensorflow result:\n',hwc2chw(conv_result[0]))
tensorflow_conv_example()
    计算单个通道的卷积操作的函数，这里其实默认设置了padding为全补0， 步长为1的卷积
    :param fm:  输入数据的一层  [ h, w ]
    :param kernel:  卷积核的一层 [ k, k ]
    :return:
    [h, w] = fm.shape
    [k, _] = kernel.shape
    r = int(k/2)  # 卷积核的半径，也就是卷积核覆盖的范围和视野
    print('fm.shape:', fm.shape, 'kernel.shape:',kernel.shape, 'r:',r)
    # 对数据周边做全0填充，这里对每个边缘都补充了1行或1列数量的0，加起来就是行和列都补充2
    # 这个数目主要是由stride 的数目决定的
    padding_fm = np.zeros([h+2, w+2], np.float32)
    rs = np.zeros([h, w], np.float32)
    padding_fm[1:h+1, 1:w+1] = fm
    # 每一个步长做卷积计算
    for i in range(1, h+1):
        for j in range(1, w+1):
            roi = padding_fm[i-r:i+r+1, j-r:j+r+1]  #
            rs[i-1][j-1] = np.sum(roi * kernel)
    return rs
def my_conv_example(input_tensor, weight):
    自己计算卷积的示例，因为使用 batch_size 为 1，所以数据维度就只有3维了，
    并且不需要使用 chw > whc 的转换了
    :param input_tensor: 输入数据 [c,h,w]
    :param weight: 卷积核  [c,k,k]
    :return:
    [c, h, w] = input_tensor.shape
    [_, k, _] = weight.shape
    output = np.zeros([h, w], np.float32)
    # 对每个通道的数据进行卷积操作，并将得到的结果累加求和
    for i in range(c):
        f_map = input_tensor[i]
        w = weight[i]  # 每一层  feature map 对应一个卷积核
        rs = conv_op(f_map, w)
