抗锯齿下采样（Anti-aliasing/down-sampling）-python-numpy 实现

这篇内容会涉及：卷积和抗锯齿下采样。代码请访问： https:// github.com/LonglongaaaG o/ComputerVision

问题描述

如果直接对图片进行上采样，比如说用nearest 线性插值，我们能够发现上采样的图片会有很多锯齿，如上篇 从Nearest插值到Bilinear插值的分析与python实现 。 其实如果直接进行下采样，也会出现这个问题，效果如图所示：

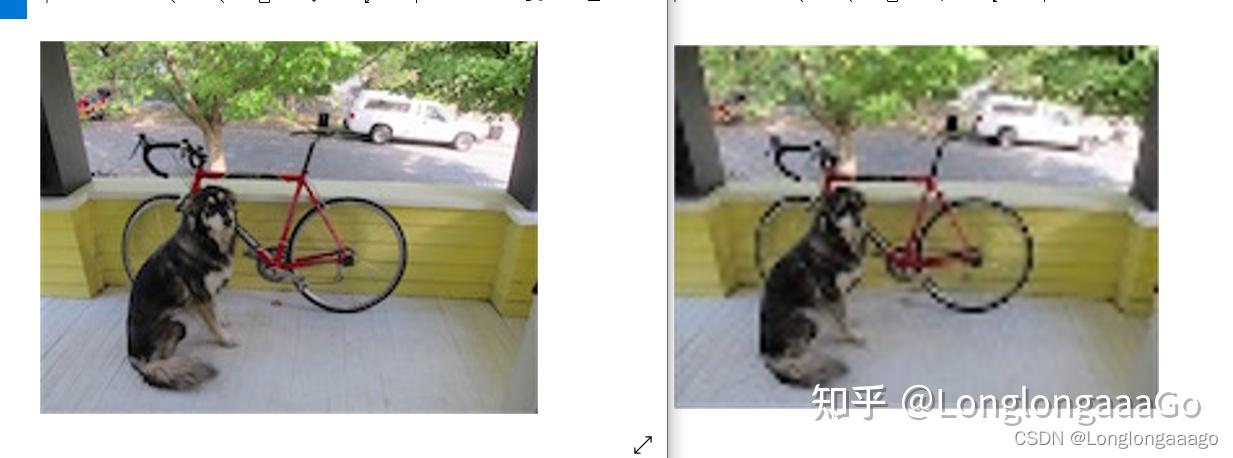

上图，左边是原图（小修沟），右边是下采样后的图。为了看清区别，我特意对其放大处理（不然太小了看不见）。可以看到右边有很明显的锯齿。

抗锯齿下采样（Anti-aliasing/down-sampling）

我们肯定希望是下采样的结果也尽可能平滑，因为那样子看起来更美观。所以就有一种技术叫抗锯齿下采样（Anti-aliasing/down-sampling），这个技术也比较简单，就是两个流程： 1.首先先对图片进行box filter，得到较为平滑的图片。 2. 对平滑的图片进行下采样。

卷积

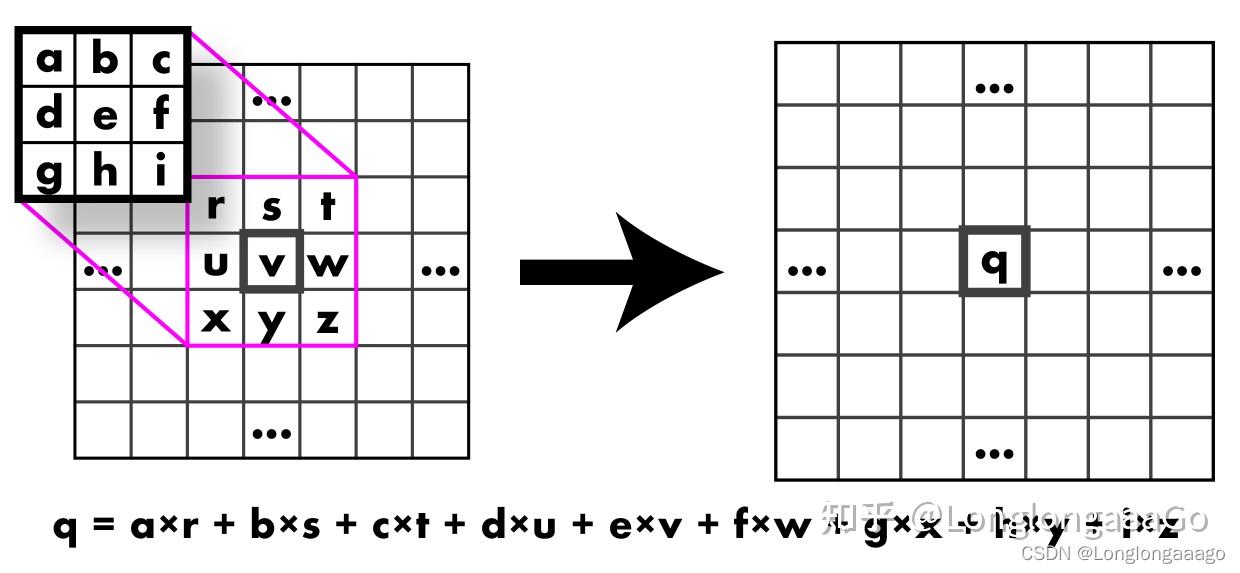

卷积的计算如上图所示（图片 来自 ），简单来讲就是我们设定好一个滤波核，然后这个滤波核从左上角到右下角进行移动，并且得到的点赋值到新的特征图上。可以看到就是简单的加权求和。

box filter

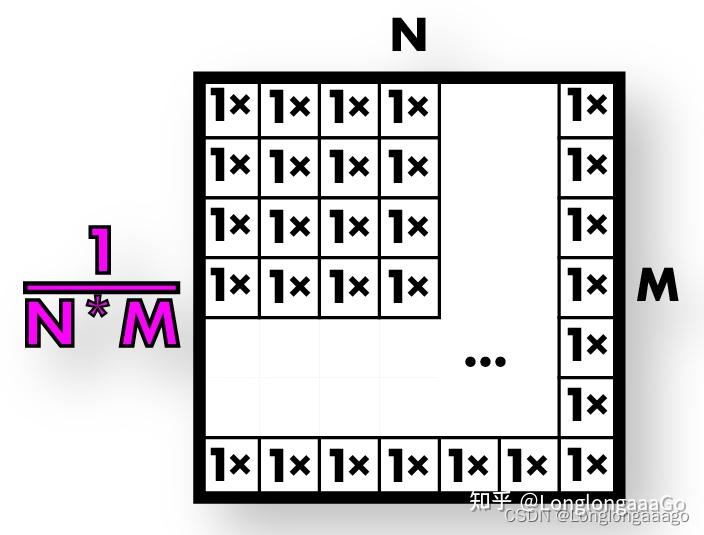

在此基础上，（图片 来自 ），我们设定好一个box filter, 就是用来normalize 这个 N \times M 的区域。 意思就是假设我们设定一个 N \times M 大小的 filter（或者叫kernel），每个单元就是值为 \frac{\mathbb{1}}{N \times M} 的标量。

下采样

最后就是滤波完之后下采样，可以直接Nearest插值，对尺寸都缩放到原来的1/2 即可。具体方法可以访问上篇 从Nearest插值到Bilinear插值的分析与python实现 。

最终效果

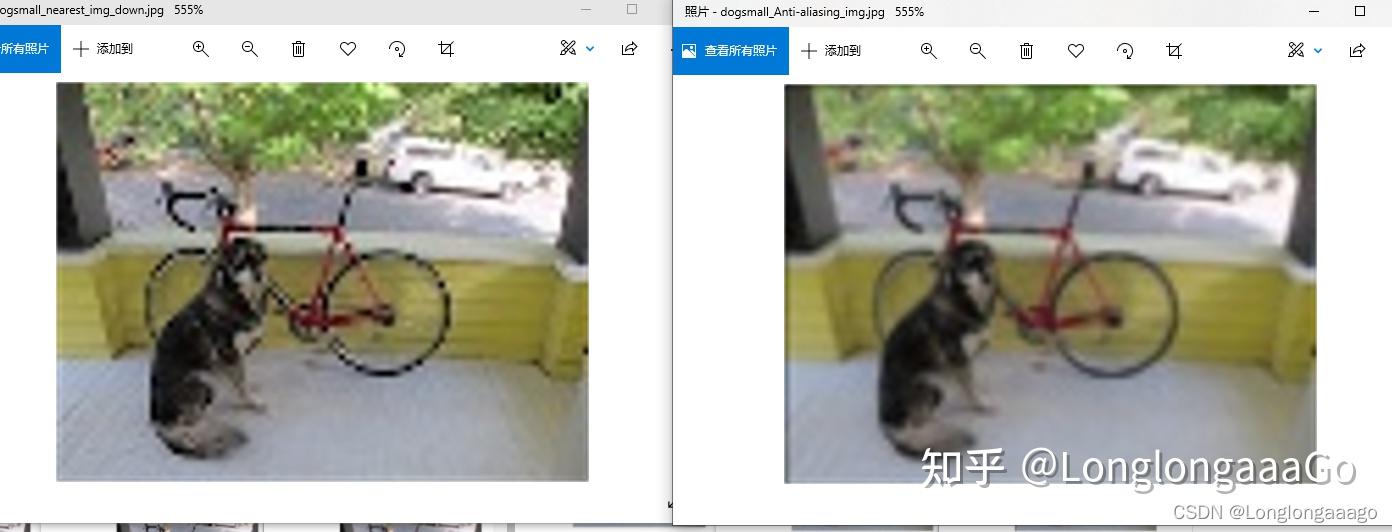

最终效果如图所示，左边是未经过抗锯齿的结果，右边是经过抗锯齿的结果。可以发现右边的结果明显平滑很多，也没有了锯齿。

具体实现细节，可以看看代码，非常好理解。
