flowable入门-创建第一个工作流程

黄福亮

一、flowable定义

flowable 是一个使用Java编写的轻量级业务流程引擎。基于BPMN2.0协议，实现对流程的创建、查询、流转、报结等操作的管理。

二、创建一个flowable流程

创建一个flowable流程按照先后顺序一般分为4个步骤，分别是

1.创建流程引擎实例（ProcessEngine）

2.部署创建一个流程定义（ProcessDefinition）

3.启动一个流程实例（ProcessInstance）

4.创建一个流程任务（Task）

开始创建任务之前，先引入代码依赖，这里使用的是6.3.0版本的flowable.

<dependencies>
  <dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-engine</artifactId>
    <version>6.3.0</version>
  </dependency>
  <dependency>
    <groupId>com.h2database</groupId>
    <artifactId>h2</artifactId>
    <version>1.3.176</version>
  </dependency>
</dependencies>

1.创建流程引擎实例

创建一个flowable流程之前，首先要做的是创建一个流程引擎实例（ ProcessEngine ）。这是一个线程安全的对象，一个应用只需要初始化一次。该实例可以配置和与调整流程引擎的配置。如数据库配置、邮件配置等。下图的代码中创建的是一个独立的配置对象（StandaloneProcessEngineConfiguration），这里的独立是指的流程引擎实例不依赖Spring环境。（如果使用spring环境中使用flowable，可以添加flowable-engine依赖吧，里面的SpringProcessEngineConfiguration类的实现）。

package org.flowable;
import org.flowable.engine.ProcessEngine;
import org.flowable.engine.ProcessEngineConfiguration;
import org.flowable.engine.impl.cfg.StandaloneProcessEngineConfiguration;
public class HolidayRequest {
  public static void main(String[] args) {
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
      .setJdbcUrl("jdbc:h2:mem:flowable;DB_CLOSE_DELAY=-1")
      .setJdbcUsername("sa")
      .setJdbcPassword("")
      .setJdbcDriver("org.h2.Driver")
      .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE)
    ProcessEngine processEngine = cfg.buildProcessEngine();
}

2.部署创建一个流程定义

Flowable流程引擎支持BPMN2.0定义的流程定义，这个也是业界广泛接受的XML标准协议。一个流程引擎可以创建多个流程定义。使用idea的小伙伴们可以搜索“actiBPM”插件，来绘制bpmn业务流程图。这里不针对BPMN流程图进行展开描述。

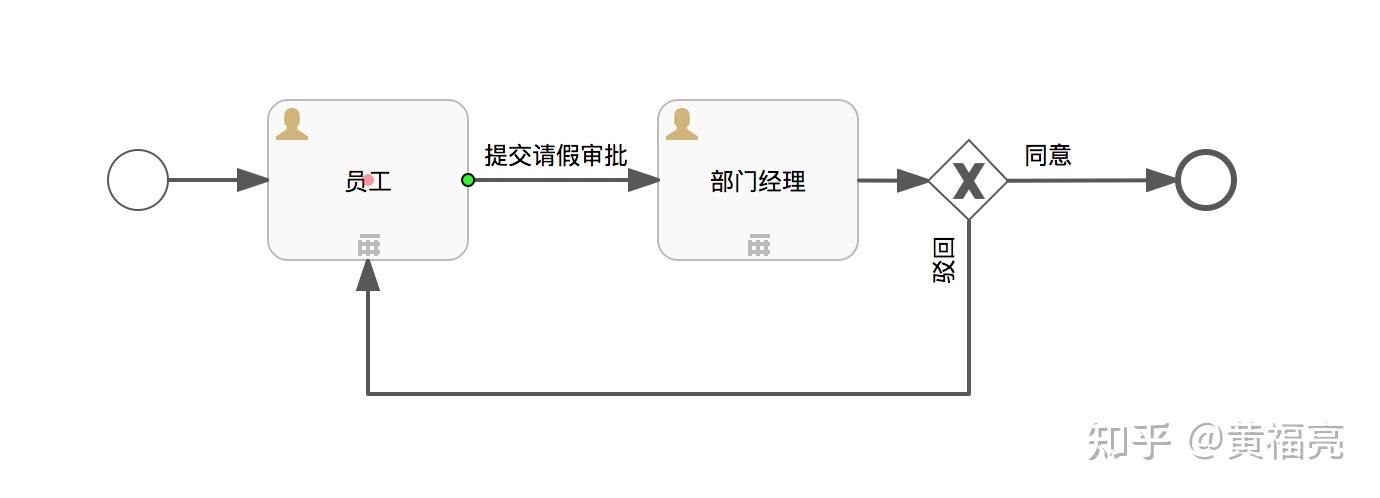

下图是个平常工作中很场景的一个场景，当员工有事情的时候，在系统中提交请假流程，会经过部门经理审批，如果同意流程结束，如果驳回，员工修改意见可以在此提交（该场景不做正式业务场景的例子）。其实“员工”“部门经理”是用户任务（userTask），“同意”“驳回”是有互斥网关来承载的。

当业务流程画好后，会生成以bpmn20.xml为后缀的文件，如果“员工请假流程.bpmn20.xml”。下面我们就可以通过代码来部署这个流程。使用流程引擎实例（ProcessEngine）获取 RepositoryService ,通过RepositoryService的API获取部署对象Deployment，并调用deploy方法发布流程。（如果使用flowable modeler设计器提交bpmn部署的，只是将流程部署在数据库中，后面海需要自行调用deploy方法将流程发布，才可以创建流程实例）。

RepositoryService repositoryService = processEngine.getRepositoryService();
Deployment deployment = repositoryService.createDeployment()
  .addClasspathResource("员工请假流程.bpmn20.xml") -- 将流程保存到数据库中
  .deploy(); -- 发布流程

流程定义创建可以通过 RepositoryService 对象查询。

ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
  .deploymentId(deployment.getId())
