DPDK技术系统学习一（接收，发送，arp，icmp功能测试）

Hu先生的Linux

如何技术不去手动做练习实践，就总有一种无从下手的感觉

文末附上小编总结的 DPDK 学习路线图以及我的学习资料。

0：准备环境并启动，使用dpdk接管其中一个网卡。

ubuntu虚拟机环境配置多队列网卡，安装dpdk。

在环境已经配置ok的前提下，每次重启环境后需要重新配置环境变量，并且绑定网卡。

export RTE_SDK=/home/hlp/dpdk/dpdk-stable-19.08.2
export RTE_TARGET=x86_64-native-linux-gcc
ifconfig    #注意保存要绑定的网卡的ip和mac地址，理解是mac地址比较重要
#这里我dpdk要绑定eth0网卡，其对应的ip和mac为  192.168.50.59和00-0c-29-4d-f0-d3
sudo ifconfig eth0 down  #关闭要绑定的网卡
./usertools/dpdk-setup.sh #通过脚本绑定网卡，使dpdk接管网卡数据。 这里用49

1：测试dpdk接管网卡数据，测试对udp数据的接收。

1：描述预计准备

通过第0步，dpdk已经接管了网卡，个人理解是这里与mac地址。==》dpdk接管网卡

获取老师提供的已有的基于dpdk实现的测试接收功能的demo代码。==》准备demo

demo实现原理 ==》通过dpdk提供的接口获取到网卡数据，对数据进行过滤，观察udp数据

参考dpdk examples目录，用makefile进行编译。 ===》编译测试代码，使用make命令

查看生成的可执行文件，目录如下：

root@ubuntu:/home/hlp/dpdk/dpdk-stable-19.08.2/examples/01_recv# tree
├── build					#这个目录都是编译生成的相关文件
│   ├── app
│   │   ├── dpdk_recv
│   │   └── dpdk_recv.map
│   ├── dpdk_recv			#生成的可执行文件
│   ├── dpdk_recv.map
│   ├── _install
│   ├── _postbuild
│   ├── _postinstall
│   ├── _preinstall
│   └── recv.o
├── Makefile				#编译makefile配置文件
└── recv.c					#我们的demo代码
2 directories, 12 files

运行测试进行查看，

===》网卡接收到的数据过多

===》使用测试代码对接收到数据进行过滤，解析udp的相关数据，通过打印观察现象，

===》运行测试demo，使用串口调试工具模拟udp的发送，观察demo打印信息。

2：正确测试结果如下：

1：测试demo运行如下：

root@ubuntu:/home/hlp/dpdk/dpdk-stable-19.08.2/examples/01_recv# ./build/dpdk_recv
EAL: Detected 8 lcore(s)
EAL: Detected 1 NUMA nodes
EAL: Multi-process socket /var/run/dpdk/rte/mp_socket
EAL: Selected IOVA mode 'PA'
EAL: No available hugepages reported in hugepages-1048576kB
EAL: Probing VFIO support...
EAL: VFIO support initialized
EAL: PCI device 0000:02:06.0 on NUMA socket -1
EAL:   Invalid NUMA socket, default to 0
EAL:   probe driver: 8086:100f net_e1000_em
EAL: PCI device 0000:03:00.0 on NUMA socket -1
EAL:   Invalid NUMA socket, default to 0
EAL:   probe driver: 15ad:7b0 net_vmxnet3

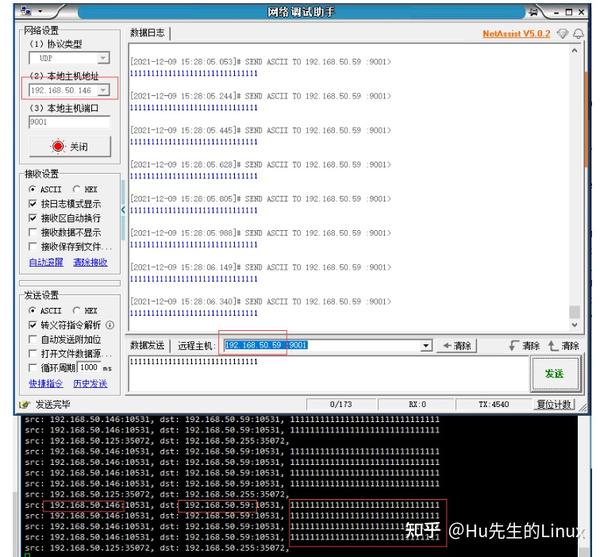

2：启动网络调试助手进行数据发送测试：==》中间可能有发送不成功，下文分析

描述：

====》从图中可以看到，测试发送后，基于dpdk实现的测试demo运行ok

====》demo可以正常接收到我们的数据，并正常分析出我们的报文中的原ip，目的ip，以及发送内容

遗留问题：

====》这里的端口打印可能有问题，后期通过自己实现解决

====》这里除了接收我们的消息外，还会接收到相关其他的udp数据，为什么？

3：测试中流程分析：

我的测试场景是：使用物理机+虚拟机（linux环境进行测试）

在物理机上用串口模拟工具下发，目标ip填写的是上文保存的dpdk 绑定网卡前的ip，端口随机。

使用串口工具进行测试时，会发现必然无法发送成功的场景，这是因为这里的发送ip没有找到对应的arp表。

分析：

===》要想在物理机发送给虚拟机的链路ok，需要arp表的支持。

===》ip其实是可变的，mac地址（唯一）是寻址的关键，需要配置arp表。

===》配置arp表需要关注，arp -a查出的arp表是多个接口有对应关系，需要配置arp表在对应的接口上。

配置arp表的相关命令如下：

#注意  这里一定要保存对dpdk绑定的网卡的mac地址
# 查看arp 表
arp -a
#使用arp命令进行添加 ==》还是不生效，没添加在对应接口中
arp -s 192.168.50.59 00-0c-29-4d-f0-d3
arp -d 192.168.50.59
#使用netsh进行arp的绑定
#1：找到 网线或者网卡对应的idx
netsh i i show in
#2： 绑定网卡和解绑命令（这里使用有线网或者以太网） 16是查找到的网卡对应的idx值
