新冠病毒疫情地图、GIS和Qt平台

这是沁园春里最难的、最核心的部分。没有地图，GIS是玩不转的。没有基石，如何能建起高楼？地图就是gis的基石。我的论文要义是基于python做gis，所以python成了我的制图工具。而python是一个神奇的语言，它的开发者为它和它的忠实编程粉丝设计和开发了各式各样的python包和python库，就只谈制做地图这方面的包和库就有好几种，比如matplotlib、folium、basemap、pyplot、cartopy等等。我前面也提到了，python 2.X版本在2020年被停止维护和升级，而作为python 2.X的殉葬品，basemap等包也得不到更新。但是中国人自己研发的pyecharts是开发地图的神器，适用于python任何版本里，并且我用的是python 3.8版本，所以我就用它来完成这次的地图制作项目。

Pyecharts制作出来的东西是可视化的、有交互性的。Pyecharts输出格式目前所知只有两种：分别为html格式和png格式。但是Pyecharts的交互性只能体现在HTML上，无法将交互性引用到图片中，因此pyecharts可以和一些web框架联动，这是后话，暂且不在这里谈。

另话：制作地图除了像我这样以外，还可以调用API来做。像百度地图、高德地图等地图制作公司都有相关地图制作开发开放平台，是地图爱好者等人的天堂。有了这些API，就可以把python的地图包给省下了，但是要导入urllib包、requests包等跟爬虫相关的包，而且这个制图方式重点不在python身上，而是HTML修改上。所以我没有选择这个方法，这个方法无法体现gis是基于python上。

制作地图和GIS

Pyecharts由一支国人团队研发，有专门的操作说明，其说明网址是： http:// pyecharts.org/# / ，他们还特地为编程者设有一个实例网址（专门提供案例供爱好者去研究pyecharts深入学习）： http:// gallery.pyecharts.org/# / ，里面有许多令人惊讶到失声的美图和代码，让人流连忘返。

这一步虽说是制作地图，其实不然，地图的制作早就被pyecharts的开发人员给做好了，我只需要调用它即可，然后再给它附上数据，这就成为了我独创独有的地图。

我学到两种制图方法，但皆有缺点：

其一，运用爬虫去爬数据，然后直接调用在地图上显示。

第一步跟爬数据是一样的，找到网站，写下数据包装函数（只写部分重要处）：

def catch_cn_disease_dis():

url_area = (‘ https:// view.inews.qq.com/g2/ge tOnsInfo?name=disease_h5 ’ ‘&callback=&_=’) + timestamp

第二步调用pyecharts的地图函数画出地图并把爬来的数据对应地合在地图上：

def map_cn_disease_dis() -> Map:

Map().title_opts 是给地图命名，设置标题。

Map().visualmap_opts 是给地图整理格式，可以设置最大数据范围。

最后一步，把地图输出：

Map_cn_disease_dis().render()

render()是pyecharts的输出函数，只可输出pyecharts已设计好的网页、图片或是notebook（比如Jupyter Notebook、Jupyter Lab和Nteract）输出结果。

结果如下图4.14所示（该示例显示的病毒感染状态时间是2020年4月30日）：

图4.14 疫情地图20200430

可以不用再写爬数据的代码，但缺点是：当天只能爬当天的数据，之前的数据一概爬不到，而且我也不可能天天爬。

其二，直接读电脑里的相关数据文件，与地图相合。

第一步，除了pyecharts，还要导入pandas。Pandas也是一个神奇的包。我的数据是存在excel里的，一般python调用excel的数据需要下好几个包，而且还要根据excel版本不一样下对应版本的包。Pandas一下子就把这些琐碎的杂事解决了，pandas有一个excel读取函数，无论excel文件后面点缀是.xlsx还是.xls，皆可以读取调用。这个函数是read_excel（），如果被调用的excel里有多个页表，就需要在该函数内标明是哪个页表，用sheet_name=’ ‘来表示。以我的代码为例，如下：

data = pandas.read_excel(‘G:/pycharm/Spider/疫情历史数据（个人整理，非官方提供）/疫情数据2019年12月.xlsx’, sheet_name = ‘2019-12-31’ ) #导入数据

这个意思是读取G盘里pycharm/Spider/疫情历史数据（个人整理，非官方提供）这个文件夹里的名为“疫情数据2019年12月”的excel文件中的名为‘2019-12-31’的页表，因为我在这个excel文件里设置了很多页表，需要单独提出，不然默认读取的是第一个页表或者读取会出错。

第二步，将读取的数据转换为二元的列表，即和pyecharts里地图数据格式相吻合。该列表代码如下所示：

List1 = list(zip(data[‘province’], data[‘confirmed’])) #将数据转换成二元的列表

我这个excel表里有两列，我分别命名为‘province’和‘confirmed’，分别代表中国的省份和各自省份确诊人数。我就需要这两列数据来做文章、做地图、做GIS。

这第三步跟之前的其一的第二部类似，调用Map()里的set_global_opts()函数，给地图设置标题、设置数据范围。然后再使用add函数添加地图数据和地图类型。如果可以，在做这步之前最好先创建一个地图对象，这样做不怎么会出差错。

最后再用render()函数输出结果。结果如下图4.15所示（该示例显示的疫情时间是2019年12月31日）：

图4.15 疫情地图20191231

我用这个方法连续做了一百五十多个，从2019年12月1日到2020年4月30日。

这个方法的缺点是：无法做到批量化，做这么多张地图，要一个一个地输入excel文件名，任务量非常重，且这么做容易出错。

目前我没有找到解决这个缺点的办法。

Qt平台

其实做到这里我就已经完成了我的任务。那些疫情地图基本上算是GIS，属于较简单的。我之前也说了，GIS是数据上的地图。我把数据镶嵌在地图里并显示出来，就已经做出了一个GIS。

但是我不满足，我觉得要用一个东西来衬托它，就像用盘子来托住瓜果菜蔬。GUI成了我的首选。我思来想去，我决定使用Qt，虽然这是一个C++编程软件，但它和python有联系、有关联，而且在python中可用GUI编程里Qt是最为出众、最受编程者的欢迎，所以我选择了它来制作我的GUI。

Qt制作GUI我在前面讲过，这里就不重复了。但是我不仅仅是把html网页嵌入到GUI里，我想做一个界面，一个可以直接看不止一个疫情地图的界面。这样就不仅仅是在Qt里拖动几个组件那么简单，而是需要再加入信号与槽。信号（Signal）就是一种通告，一种需要在特定情况下被发射（emit）的通告；而槽（Slot）则是对那些信号响应的函数。槽本质上就是一个函数，所以它就可以被调用。但是槽函数和其他函数不一样的地方是：槽函数是可以与其中一个信号相互关联，所以当发射某个信号那个刹那，与此相关联的对应槽函数会被自动执行。

别的话不多说了，我直接上图。在Qt里除非用到非常复杂的界面，不然只需简单操作即可获得一般界面。如下图4.16：

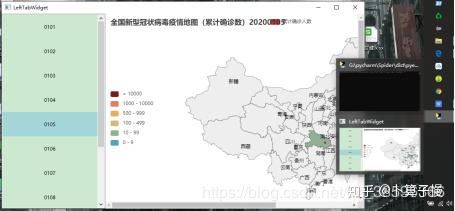

图4.16 桌面疫情界面

这张图是一个显示2020年1月1日到10日疫情地图界面的截图。

这个方法的短板显露出来了。用这个界面不能放入超过10个HTML页面，不然界面会自动闪退，而且如果多次运行，电脑会直接黑屏。我上网查资料，发现这个现象被称为“堆栈溢出”，解决的办法涉及到多线程。我觉得好复杂，不如先设置一个总界面，上面有多个按钮，分别对应不同时间段，只是觉得这样做不美观就放弃了，我还是决定另辟蹊径。
