1.2、具备一定的 空间想象能力 ，通过读 三视图 ，能想象出零件的 立体模型 。

1.3、最好掌握一定的绘制 立体图 的方法，能够根据 三视图 绘制出 三维实体图 ，以帮助理解。

1.4、本题重点注意 相贯线 的绘制。

二、内部两个正交通孔的直径等大的情况

2.1、视图间的投影

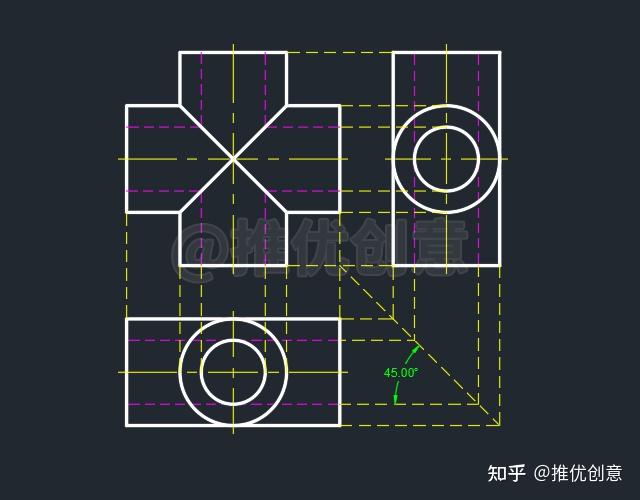

2.1.1、视图间的 投影对应 如下图，其中 黄色虚线 为 投影对应线 。 每个视图的每个位置 向 另外两个视图 拉 投影对应线 ，这样可以避免 漏画 、 多画 、 位置不对应 等问题。

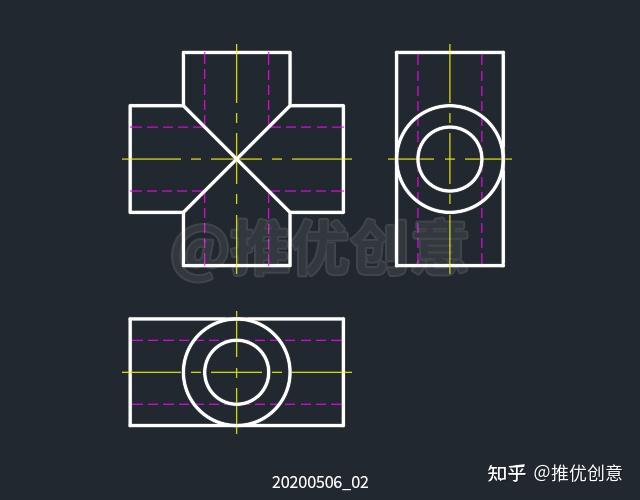

2.1.2、 三视图 完成后如下图。

2.2、三维实体帮助理解

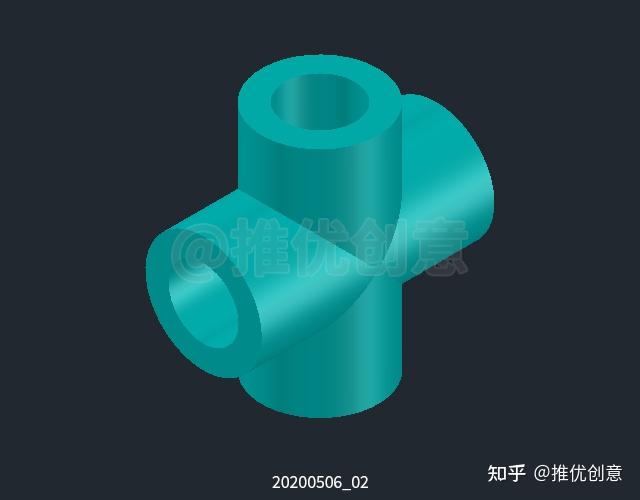

2.2.1、根据 三视图 绘制出来的 三维实体图 。

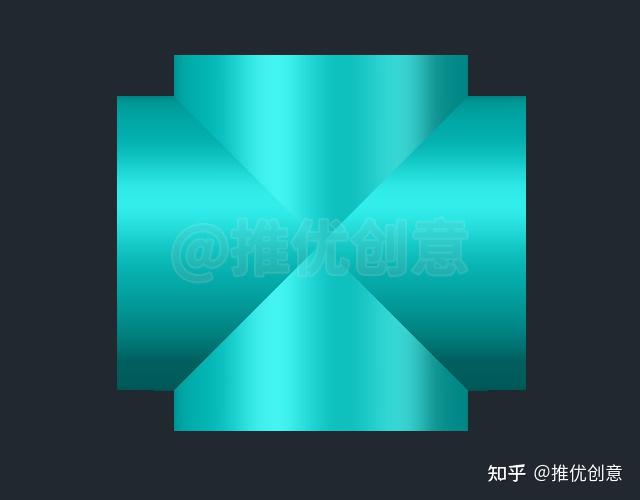

2.2.2、 三维实体 的 前视图 。

可以清楚看到 外部相贯线 的情况。

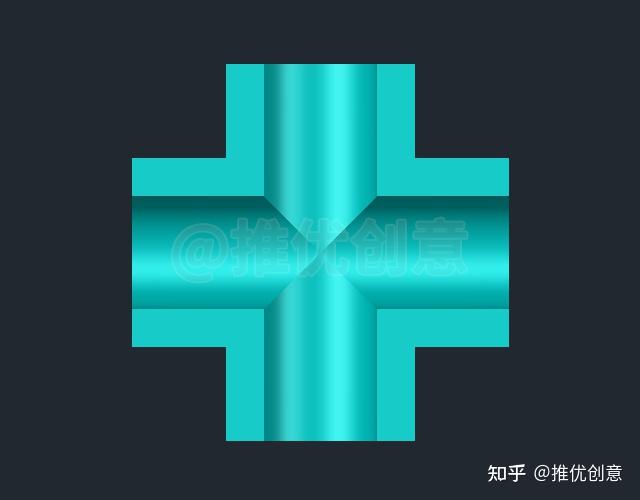

2.2.3、 三维实体 的 全剖前视图 。

内部相贯线 的情况一目了然。

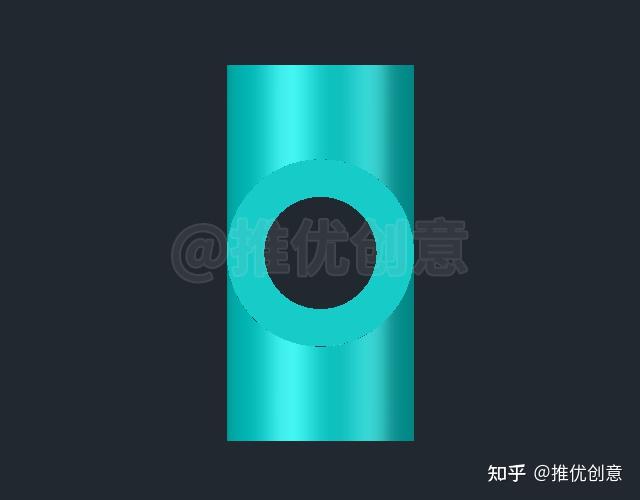

2.2.4、 三维实体 的 左视图 。

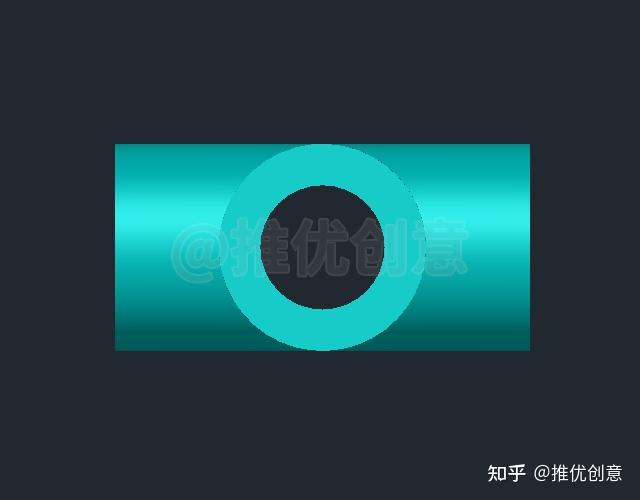

2.2.5、 三维实体 的 俯视图 。

三、内部两个正交通孔的直径不等大的情况

3.1、视图间的投影

3.1.1、视图间的 投影对应 如下图，其中 黄色虚线 、 青色虚线 为 投影对应线 。 每个视图的每个位置 向 另外两个视图 拉 投影对应线 ，这样可以避免 漏画 、 多画 、 位置不对应 等问题。

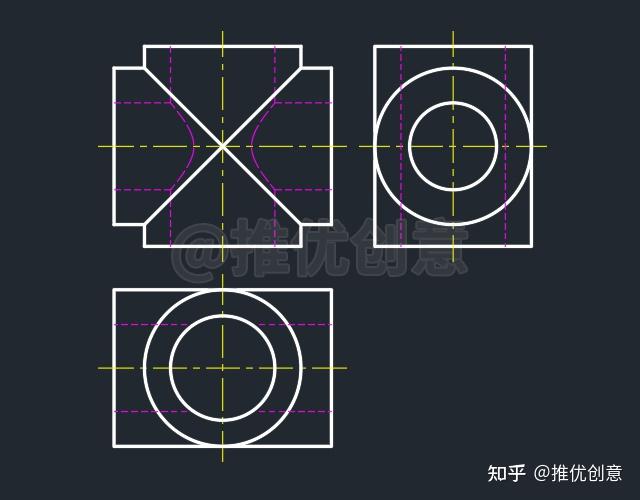

3.1.2、 三视图 完成后如下图。

3.1.3、绘制此图的 外部相贯线 容易，而 内部两个圆形通孔的相贯线是难点 ，所以将它作为重点剖析一下。

看 前视图的内部 ， 左右方向上圆形通孔的直径 比 上下方向上圆形通孔的直径 要 小 ，所以 弧形相贯线 在 直径较小 的 左右方向上的圆形通孔 上，明白这一点就好绘制了。

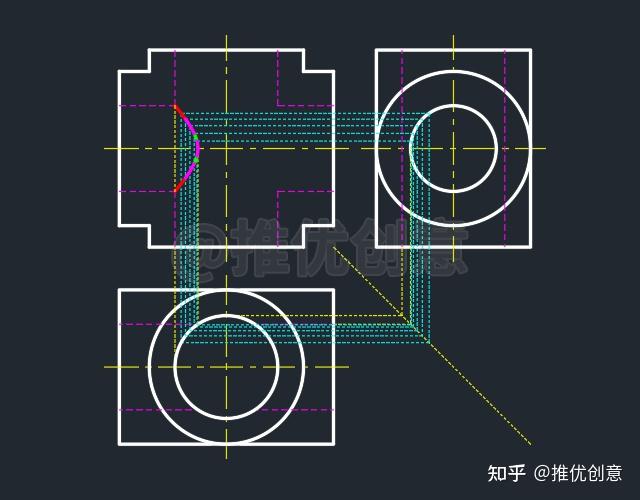

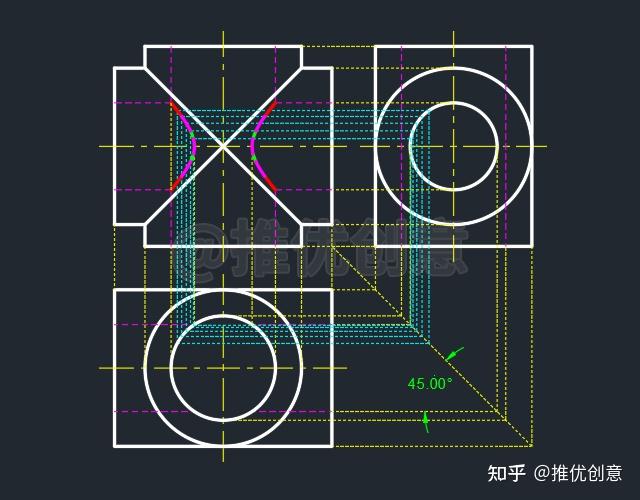

3.1.3.1、如下图所示，在 左视图 或者 俯视图 上，先取 关键点 投影对应到 前视图的内部 ，再多取一些点投影对应到 前视图的内部 ，然后在 前视图 上将这些 投影点 用 弧线 连接起来就是要绘制的 内部相贯线了 ，绘制的时候注意 对称性 。

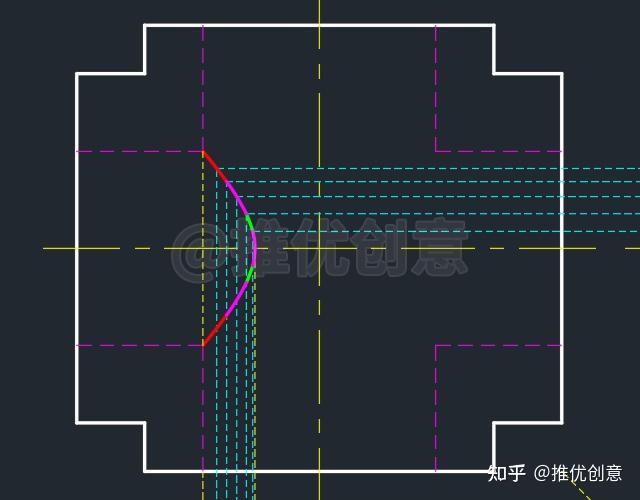

3.1.3.2、将 前视图内部投影 放大看一下。

投影点取得越多，前视图的内部相贯线就绘制得越精准。

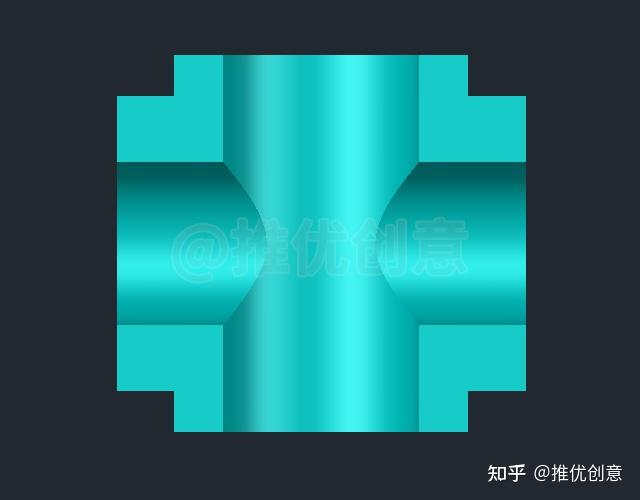

3.1.3.3、对照 三维实体 的 全剖前视图 看一下其 内部相贯线 。

3.2、三维实体帮助理解

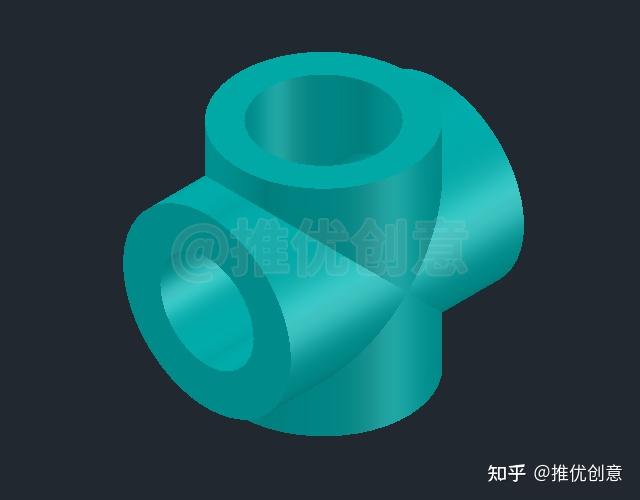

3.2.1、根据 三视图 绘制出来的 三维实体图 。

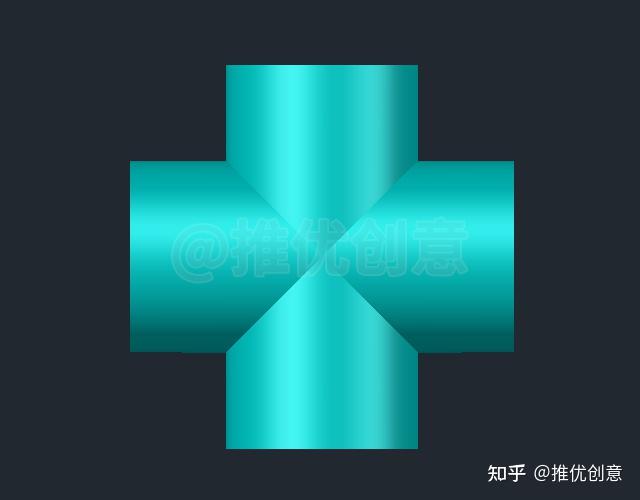

3.2.2、 三维实体 的 前视图 。

可以清楚看到 外部相贯线 的情况。

3.2.3、 三维实体 的 全剖前视图 。

内部相贯线 的情况一目了然。

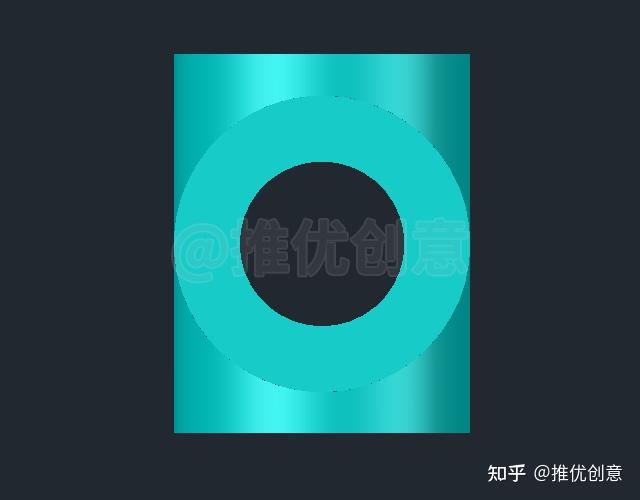

3.2.4、 三维实体 的 左视图 。

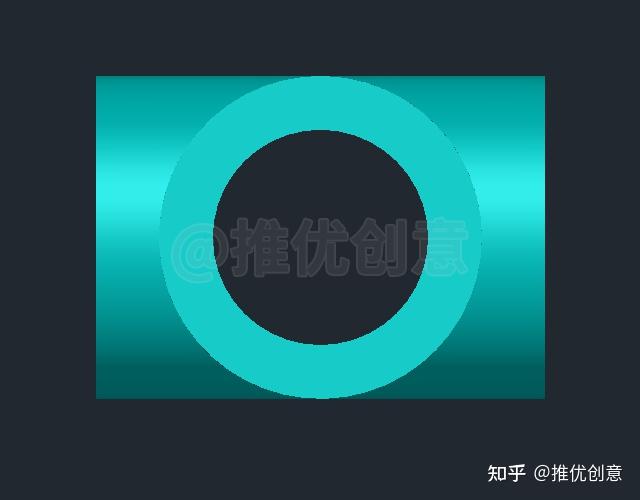

3.2.5、 三维实体 的 俯视图 。
