MBD的Simulink使用技巧⑪：详解数据对象与数据字典(上)

本期文章将介绍 数据对象 （Data Objects）和 数据字典 （Data Dictionary）的基本概念和相关的创建方法。

点击以下链接，可以查看MBD的Simulink使用技巧系列的往期文章：

• MBD的Simulink使用技巧①：Simulink代码生成的基本概念
• MBD的Simulink使用技巧②：详解代码生成中的模型与代码
• MBD的Simulink使用技巧③：虚拟子系统与原子子系统的代码生成
• MBD的Simulink使用技巧④：详解生成代码的结构与代码的生成流程
• MBD的Simulink使用技巧⑤：详解自动代码生成的配置与优化
• MBD的Simulink使用技巧⑥：代码生成目标配置工具
• MBD的Simulink使用技巧⑦：自动生成代码的集成方法
• MBD的Simulink使用技巧⑧：函数原型、传参的控制与修改
• MBD的Simulink使用技巧⑧(续)：函数接口封装的控制和修改
• MBD的Simulink使用技巧⑨：代码数据类型的修改和控制
• MBD的Simulink使用技巧⑩：数据存储类的使用方法

特别提示 ：在本篇文章中使用到的.m脚本等文件，可以在autoMBD资源库的“临时资源分享”文件夹中找到（资源序号为 tA34 ）。资源库链接的获取可以在《autoMBD原创技术文章合集》中找到（见文章开头）。

1 写在前面

使用Simulink建模开发，有一个非常重要的、进阶的思想： 数据（Data）和模型（Model）分别开发和管理 。

这会带来诸多好处，这里总结主要有以下三点：

• 独立性 ：有利于数据和模型分别的迭代开发、管理；
• 通用性 ：一份数据供多个模型使用，或一个模型快速变更不同数据；
• 操作性 ：可以通过.m脚本实现自动化测试和管理。

上述思想无关乎MBD（代码生成），适用于所有的建模应用。对于初学者来说，他们往往只着眼于模型，而 忽视了数据的开发和管理 。特别是在大模型、复杂模型中，数据的开发和管理显得尤为重要。

具体而言， 在Simulink中数据即数据对象（Data Objects），而管理数据对象的集合被称为数据字典（Data Dictionary） 。

有的读者可能对数据对象还不太熟悉，在介绍数据对象如何控制生成代码之前，会先介绍数据对象和数据字典的一些基本概念和使用方法。

2 数据对象的基本概念和创建

一般而言，我们提及的 数据（Data） ，它是一个集合概念；数据由若干的 数据对象（Data Objects） 构成，即 数据对象是数据的基本元素 。

数据对象通过其 属性（Properties） 来描述和表征，例如名称、值、数据类型等。不同的数据对象可能具有不同的属性。

通常把 一组特定属性的组合称为类（Class） 。一个数据对象只属于一个类，多个数据对象可以属于相同的类，一个数据集合可以有多个不同的类。

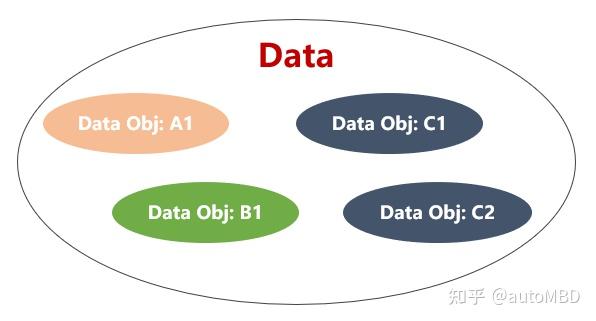

更加形象的例子如下图所示：

上图中展示了数据和数据对象的一般关系，图中数据集合包含四个数据对象；不同的颜色表示数据对象具有不同的属性，即图中包含三个类，数据对象 C1 和 C2 属于同一个类。

Tips ：后文将通过示例来展示数据对象的创建方法，相关脚本可以在autoMBD资源库的“临时资源分享”文件夹中找到（资源序号为tA34）。

2.1 创建MATLAB数据对象

在MATLAB的命令行中输入如下代码：

a = 1;

初学者会认为，运行得到了一个名为a的 变量 ，它的值为1。

进阶一点， 从数据的角度来理解 ，我们得到一个数据集合，其中 包含一个数据对象 ，该数据对象的名称为a，值为1，数据类型为double（默认），维度为1x1（默认），值域为实数域（默认）。

Tips ：理解角度不同，所掌握的信息也就不同。“变量”或“数据对象”是从不同的角度来描述数据。

上述语句a = 1虽然简单，但在MATLAB中，就已经实现了数据对象的创建。

上述得到的数据对象a，属于MATLAB Variable类，该类是MATLAB中 最简单、最通用的类 。MATLAB Variable类具体属性如下：

• 名称
• 值
• 数据类型
• 维度
• 值域

MATLAB Variable类对应的数据对象，如果 数据类型不同 ，其具体创建方式还会有所不同。下面给出一些常见的MATLAB Variable类、不同数据类型属性的数据对象创建方法（.m脚本）：

% autoMBD示例脚本
% 展示MATLAB variable class的基本创建方法
% 创建时间2023-02-04
%% 清空数据
clear; clc;
%% 数值类型
a1 = 1;                % 普通数值，默认double
a2 = single(1);        % 指定数据类型single
a3 = [1 2 3; 4 5 6];   % 数组数值
a4 = 1 + 2i;           % 复数数值
%% 字符串类型
b1 = 'I am a string!'; % 字符数组，注意为单引号
b2 = "I am a strings!";% 字符串数组，注意为双引号
%% 结构体类型
c1.elm1 = 1;           % 通过索引符"."定义结构体
c1.elm2 = 2;           % 通过索引符"."定义结构体
c2 = struct('elm1', 1, 'elm2', 2); % 通过struct()函数定义结构体
%% 元胞数组类型
d = {a1, a1, b1, b2};  % 定义元胞数组
%% 时序类型
ts = timeseries();     % 定义时序数据对象
%% 在Model Explorer显示结果
sfexplr;

Tips ：这里只展示了常见数据的创建，还有一些其他的数据类型，以及不同的创建方法，读者可以在MATLAB的Help文件中收索关键词“数据类型”，自行学习。

在工作空间中，MATLAB Variable类的不同数据类型，会显示 不同的图标 ，如下图所示：

在Model Explorer中（通过语句sfexplr打开），可以更加方便地 管理数据对象 、 查看数据对象的属性 ，如下图所示：

注意 ，在Model Explorer中，MATLAB Variable数据对象除了Value属性，其他属性都只是可读 ，不可编辑。

2.2 创建Simulink数据对象

上文介绍的MATLAB Variables类数据对象是最基本的数据对象， 在MATLAB和Simulink中都是通用的。

针对Simulink数据对象，有其特有的 Simulink类 ，常用的有以下几个类：

• Simulink.Parameter
• Simulink.Signal
• Simulink.AliasType
• Simulink.NumericType
• Simulink.Bus

Simulink类不能像MATLAB类那样，通过直接赋值来创建数据对象，需要 通过类的相关函数来创建 。

Tips ：类的相关函数，在MATLAB中也被称为“方法”，不过我还是习惯称为“函数”。

例如，要创建一个Simulink.Parameter类的数据对象，创建方法如下：

paramObj = Simulink.Parameter;

这里的Simulink.Parameter是一个返回对应数据对象的函数，如此这样就创建好了一个名为paramObj的Simulink.Parameter数据对象。

Simulink.Parameter类的属性包括：

• CoderInfo
• Complexity
• DataType
• Description
• Dimension
• Max
• Min
• Unit
• Value

可以看到，它的属性比基础的MATLAB Variable类多，特别是 包含了CoderInfo属性 ，可以控制代码的生成。

要注意的是，刚刚创建的数据对象仅为一个 空对象 ，它的部分属性要进行适当设置后才能使用。

下面给一个对Simulink.Parameter数据对象进行设置的例子：

% 设置属性参数
paramObj.Value = 1;
paramObj.DataType = 'uint16';
paramObj.Max = 10000;
paramObj.CoderInfo.StorageClass = 'ExportedGlobal';

上述脚本中，对Simulink.Parameter数据对象的部分属性进行了设置，包括前面文章介绍的极为强大的 存储类 。

要注意，属性的设置要满足该属性的要求，例如paramObj.DataType就只能设置为'uint16', 'double', 'singl', ...等Simulink支持的数据类型。

不熟悉类的人可能会比较困惑： 怎么知道一个类有哪些属性可以设置？怎么知道特定属性的设置要求是什么？

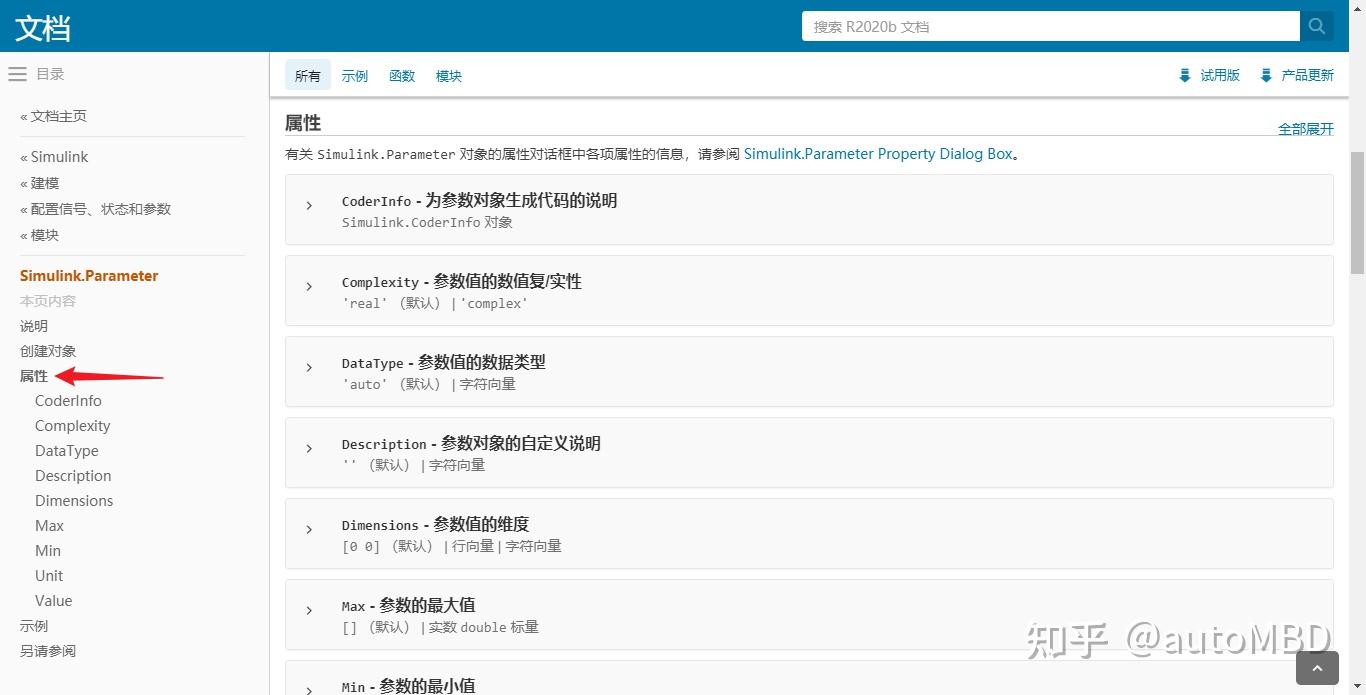

这就要借助强大的MATLAB Help文档了。对于一个不熟悉的类，直接在Help工具中检索该类的名称，找到该类的详细页面，如下所示：

在类的详细介绍页面，找到 属性相关内容 ，该标题下详细列举了该类的所有属性，以及每个属性的作用、设置要求等。

有的详情页中还包括Example示例，可供参考学习。如下所示：

下面给出一些Simulink类和数据对象的常用方法，供读者参考：

% autoMBD示例脚本
% 展示Simukink class的基本创建方法
% 创建时间2023-02-04
%% 清空数据
clear; clc;
%% Simulink.Parameter类
paramObj = Simulink.Parameter;
% 设置属性参数
paramObj.Value = 1;
paramObj.DataType = 'uint16';
paramObj.Max = 10000;
paramObj.CoderInfo.StorageClass = 'ExportedGlobal';
%% Simulink.Signal类
signalObj = Simulink.Signal;
% 设置属性参数
signalObj.SampleTime = 0.001;
signalObj.DataType = 'double';
signalObj.Max = 10000;
signalObj.CoderInfo.StorageClass = 'ImportedExtern';
%% Simulink.NumericType类
typeObj = Simulink.NumericType;
% 设置属性参数
typeObj.DataTypeMode = 'Boolean';
%% Simulink.AliasType类
aliasObj_float = Simulink.AliasType;
% 设置属性参数
aliasObj_float.BaseType = 'single';
%% Simulink.Bus类
busObj = Simulink.Bus;
% 创建子类
elm1 = Simulink.BusElement;
elm1.Name = 'BusElm1';
elm1.DataType = 'single';
elm2 = Simulink.BusElement;
elm2.Name = 'BusElm2';
% 设置属性参数
busObj.Elements = [elm1 elm2];
%% 在Model Explorer显示结果
sfexplr;

上述的脚本中，一共创建了五个不同的数据对象，并对部分属性进行了设置。

Simulink类和MATLAB类除了属性的不同，其 操作性也不同 。在Model Explorer中，可以对Simulink类数据对象进行更多的操作。

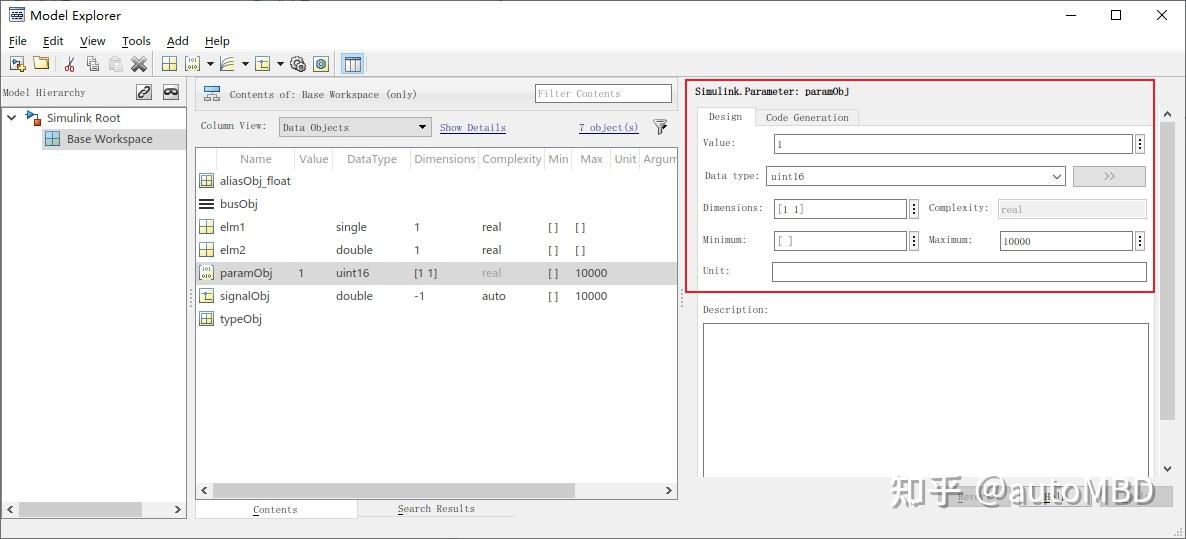

例如，可以通过Model Explorer的属性窗口对Simulink类数据对象进行修改和控制，如下所示：

除了通过脚本创建数据对象，也可以在Model Explorer的工具栏中， 通过“Add”菜单创建数据对象 。由“Add”菜单创建的数据对象和脚本创建的是一样的。

特别注意 ，通过“Add”菜单创建的数据对象，一定要 保存 下来（保存为.mat格式），不然关闭MATLAB/Simulink后，创建的数据对象就会丢失。

Tips ：少量数据对象是可以用“Add”菜单来创建，但大量数据对象还是推荐脚本的方法来创建。

“Add”菜单如下所示：

“Add”菜单不仅仅可以创建MATLAB Variable和Simulink数据对象，还可以创建Configuration对象，甚至自定义对象。感兴趣的读者可以自行研究这部分功能。

3 数据字典的基本概念和创建

上述的示例中，运行脚本后创建的数据对象，被放置在 Base Workspace 中。一般情况下，Simulink模型可以直接使用Base Workspace中的数据对象。

但是当数据对象很多、模型也很多的时候，不同模型使用的数据对象也不一样，这时把所有数据对象都放在Base Workspace中，明显不是一个好的方法。

数据字典（Data Dictionary）这时候就可以派上用场了，数据字典的作用就是用来 存储和管理创建的数据对象 。

3.1 数据字典的基本概念

数据字典本质上也 是一个对象（Object） ，只不过不是普通的数据对象，它的类为：

• Simulink.data.Dictionary

它还包含 三个重要的子类 ：

• Simulink.data.dictionary.Section
• Simulink.data.dictionary.Entry
• Simulink.data.dictionary.EnumTypeDefinition

数据字典的 Section是用来保存“对象”的区域 ，不仅仅是数据对象，也包括其他对象（例如Configuration、Embedded Coder Dictionary等）。不同的对象被放置在不同的区域，数据字典包含如下四个区域：

• Design Data
• Configurations
• Embedded Coder Dictionary
• Other Data

我们常常用到的 数据对象被保存在“Design Data”区域 当中，可以就把它理解为一个 单独的Workspace ，可供某一个模型单独使用。

在数据字典中， “对象”被称为Entry（可以翻译为“项”） 。所以Section中的每一个对象就是一个Entry。

第三个重要的子类是枚举类型（Enum Type）的定义。在Simulink中，枚举类型是一个非常特殊的类型。

但是，在生成代码中 不建议使用Simulink枚举类型，建议使用系统枚举类型 。

系统枚举类型的创建方法会在后续的文章中进行介绍。关于数据字典的基本信息就介绍到这里，更多关于数据字典的内容，读者可以查看官方Help文档进行学习。

Tips ：数据字典相关内容非常丰富，上述只是非常基础的介绍。读者要想熟练使用数据字典，需要在实践中多多练习，勤查Help文档。

3.2 创建和管理数据字典

下面给出一个简单的示例脚本，展示如何创建和修改数据字典，实现对数据对象的管理：

% autoMBD示例脚本
% 展示Data Dictionary的基本创建方法
% 创建时间2023-02-04
%% 清空数据
clear; clc;
%% 创建数据字典
if (exist('myDictionary.sldd', 'file'))
    ddObj = Simulink.data.dictionary.open('myDictionary.sldd');
    ddObj = Simulink.data.dictionary.create('myDictionary.sldd');
%% 新建一个数据对象paramObj，属Simulink.Parameter类
paramObj = Simulink.Parameter;
% 设置属性参数
paramObj.Value = 1;
paramObj.DataType = 'uint16';
paramObj.Max = 10000;
paramObj.CoderInfo.StorageClass = 'ExportedGlobal';
%% 将创建的数据对象添加到数据字典中
% 获取数据字典的'Design Data'区域
listEntry(ddObj);
sectionObj = getSection(ddObj, 'Design Data');
if (exist(sectionObj, 'paramObj'))
    paramObjEntry = getEntry(sectionObj, 'paramObj');
    paramObjEntry = addEntry(sectionObj, 'paramObj', paramObj);
