海康智能工业相机使用步骤

第一步：相机接线

第二步：相机连接及IP地址配置

1.打开客户端软件SCMVS

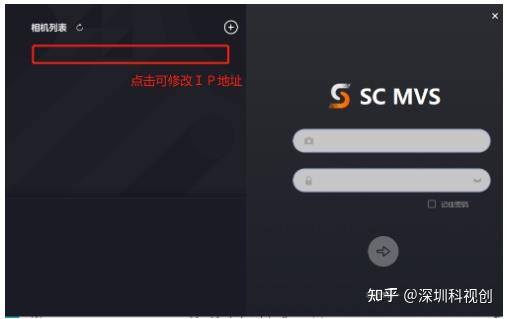

2.设置IP地址。左键单击相机，可在下方看到相机IP地址，将对应的网卡配置同网段或都为自动获取即可。如需修改IP，右键相机，选择修改IP即可修改相机IP地址（相机与本地网卡需同网段）。

3.初始登录密码为：Abc1234

第三步：创建方案

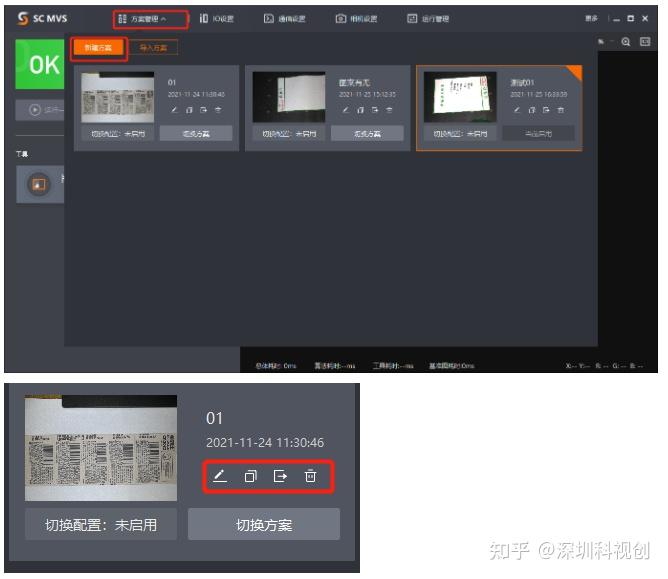

1、找到方案管理，然后新建方案。新建方案后，可以编辑，复制，导出方案，删除方案。

2、设置相机参数。

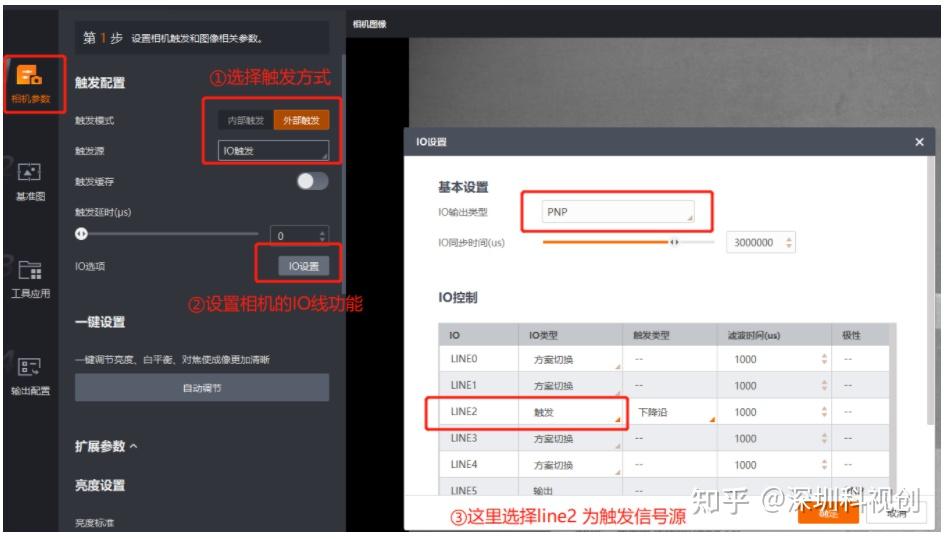

点击相机参数，找到触发模式，可根据您需要选择内部触发或者外部触发，若是外部IO触发，可以设置哪个IO线为触发源。这里以Line2 为触发源。

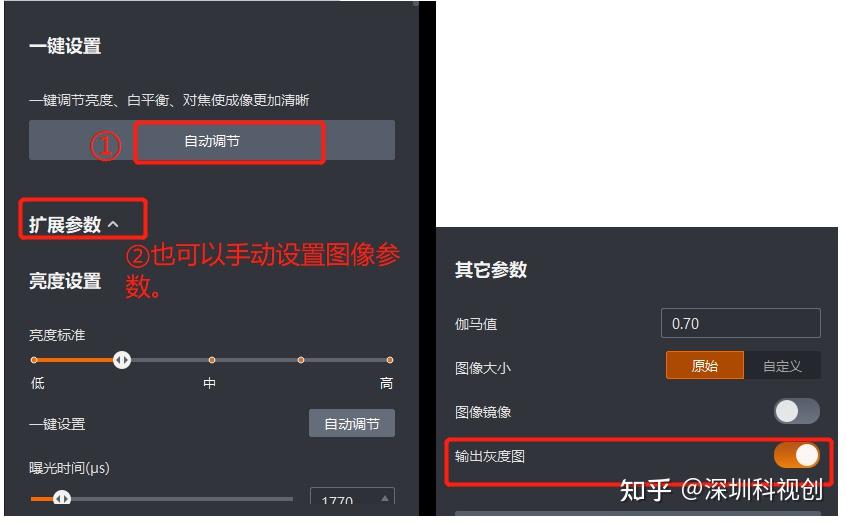

一键设置图像。调整好识别的视野，点击自动调节，让相机自己自动对焦清晰。也可以直接手动设置相机的参数。若是彩色相机，可以打开“输出灰度图”更改为黑白模式的输出。

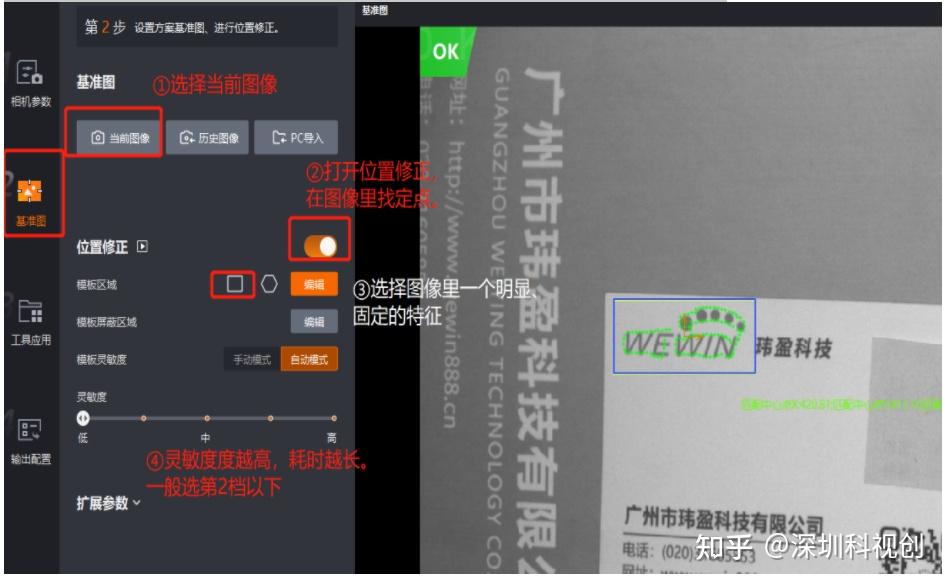

3、设置基准图。选择当前图像，打开位置修正，画出待测产品里一个明显、固定的特征，如“logo”,“固定文字”。相当于相机设置一个定点。基准图的灵敏度设置得越来越高，工具耗的时间就会长。检测速度比较快的产线上，建议为2档以下。

注意：当相机拍照视野或者被测物体（OCR喷码大小）改变时，需要重新设置基准图，再进行下一步。

4、添加工具应用。

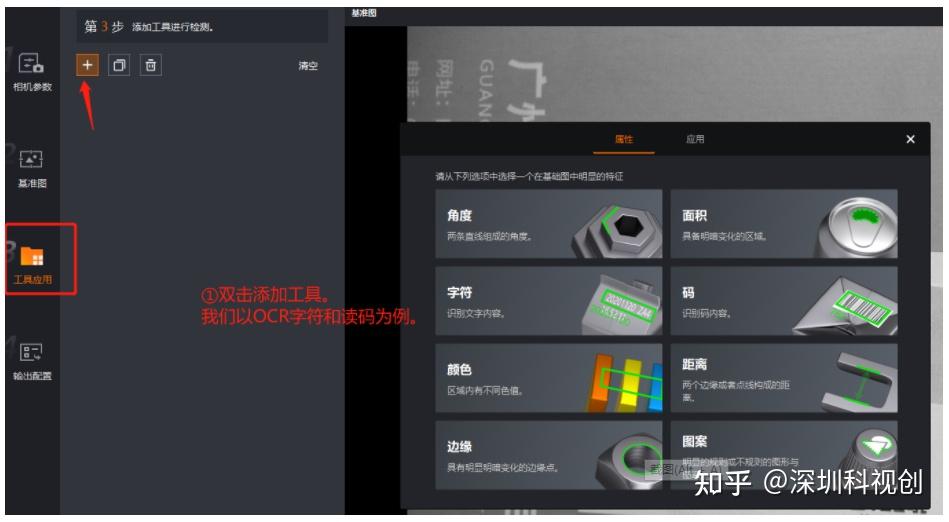

双击添加工具，找到需要识别的类型。这里以OCR+读码为例子。

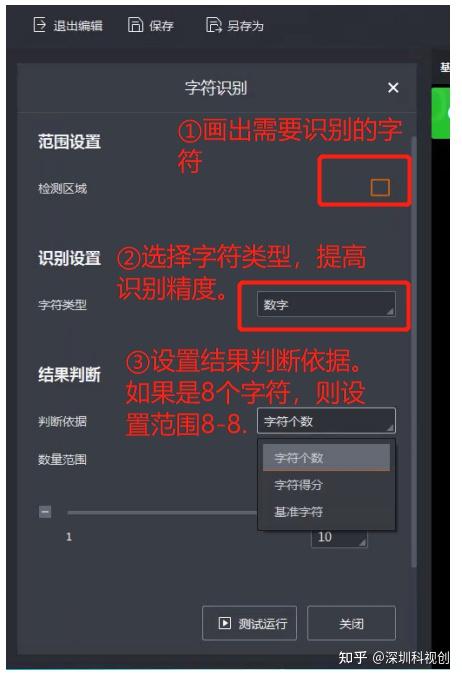

添加OCR工具。画出识别区域，注意识别框的上下方向需要跟OCR字符一致才能识别成功。设置好结果判断的依据。注意数量如果是8个，则数量范围设置8-8.

在“扩展参数”里，可以看到有三个字符识别模型。分别为：常用模型、点阵模型、印刷体模型。根据需要设置。

设置完成后，点击“运行测试”，观察连续识别是否稳定。不稳定的话可以更改识别框和识别模型。

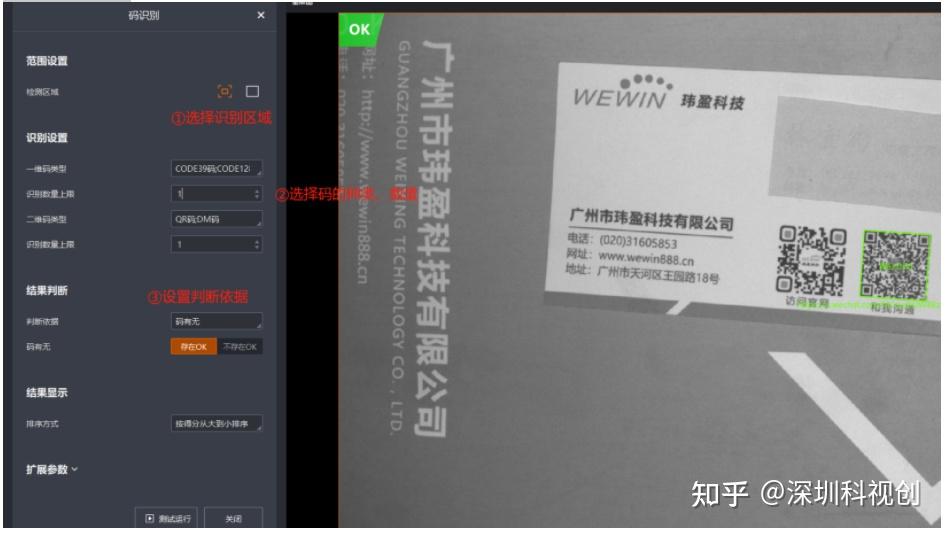

添加码识别工具。选择识别的视野范围，根据需求筛选，设置条码的类型和数量，设置二维码的类型和数量。码类和数量越多，工具算法耗时就越长。

5、输出配置。

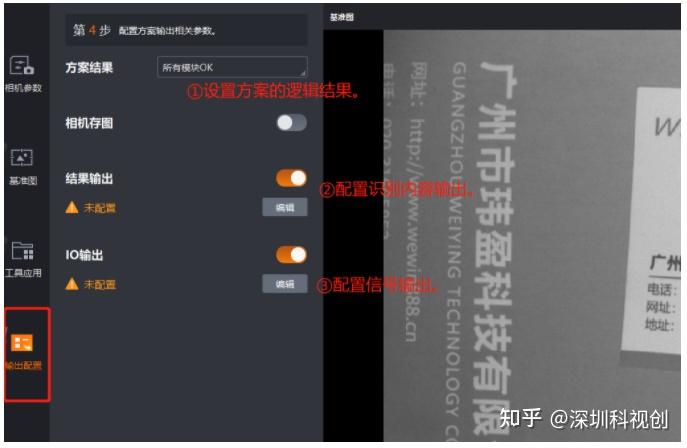

设置方案的逻辑结果，识别需要的内容输出，配置的信号输出。

如果需要把识别的内容或者模块信息通过串口，TCP输出，可以在“结果输出”里面配置。

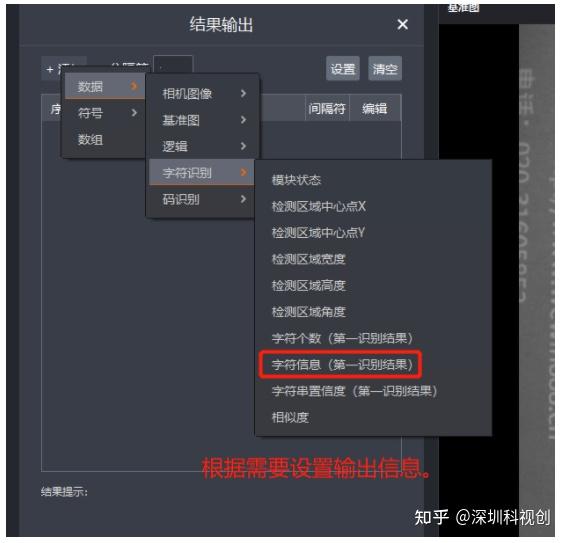

下图配置为：输出OCR字符的内容信息

设置IO输出。

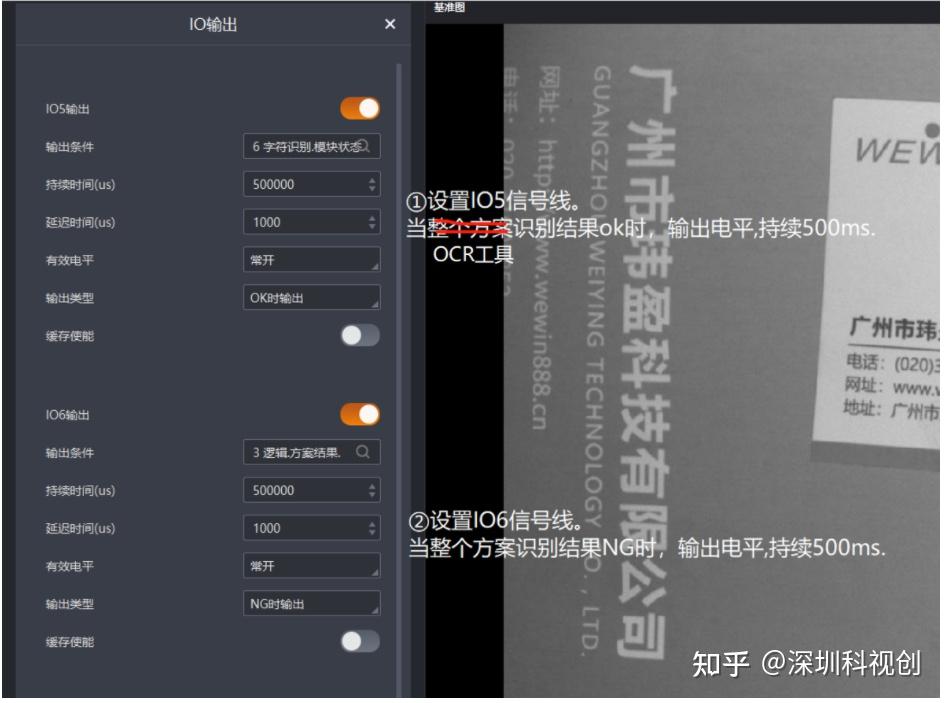

下图设置IO5、IO6信号线的输出。

设置IO5的输出为：当字符识别的模块状态结果OK时，输出的电平保持在500ms。

设置IO6的输出为：当整个方案（OCR+读码）结果的识别结果为NG时，输出的电平保持在500ms

点击完成，保存方案，命名。

第四步：运行。

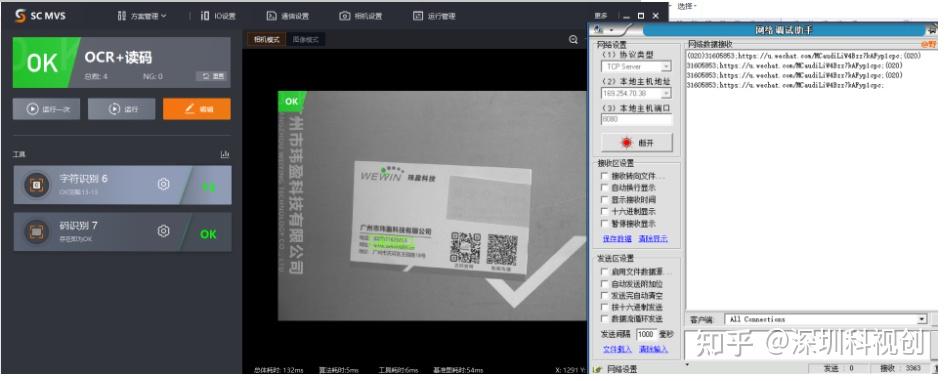

点击运行一次，看识别是否准确。

点击运行，此时进入连续自动运行，此方案配置的是IO触发，可以触发传感器，测试运行。
