在图像识别这一块，目前有没有可以移植到嵌入式设备的深度学习算法？

1. VIM3安装Ubuntu系统

• 在Khadas官网下载VIM3 Ubuntu固件，我选择安装 Linux4.9内核固件 桌面版 EMMC安装，文件大约780MB 网址

• 解压固件压缩包，可以看到解压后的文件后缀名是 .img ，解压后的文件大概4.5GB

• 通过USB-C线安装系统到eMMC 链接 ，下载安装工具 USB_Burning_Tool_v2.x.x.exe

• 此时的状态是板子只用type-c的线连接电脑，用电脑供电，板子此时不连接HDMI显示器，否则会供电失败

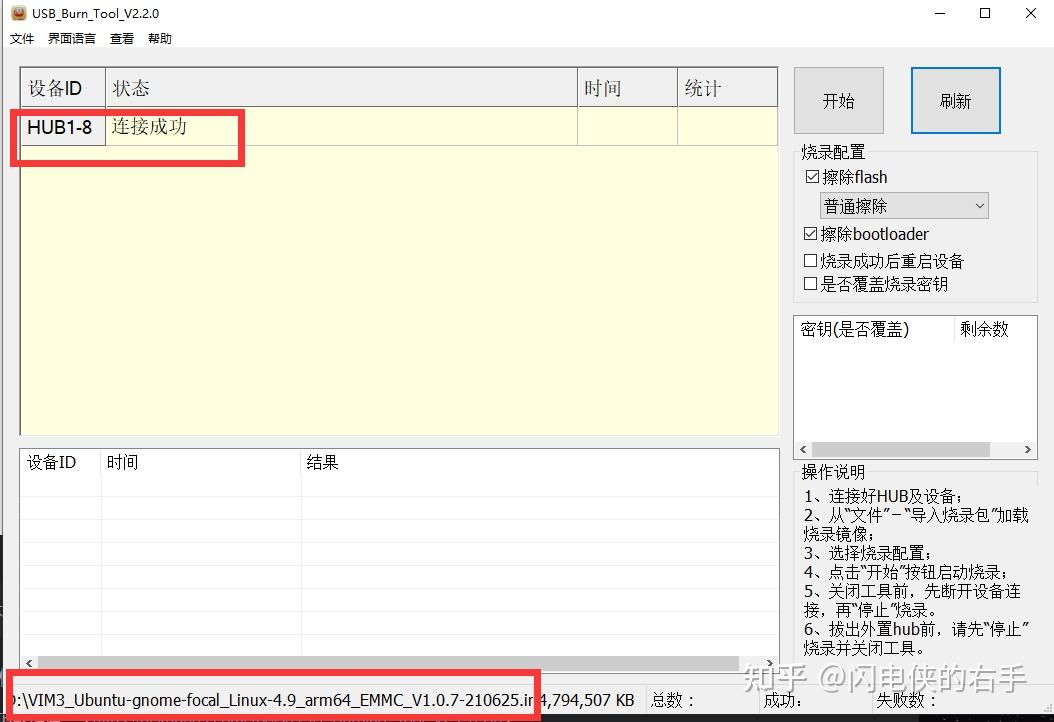

• 运行工具，点击 File->Import image 选择要升级的固件

放个开发板购买链接

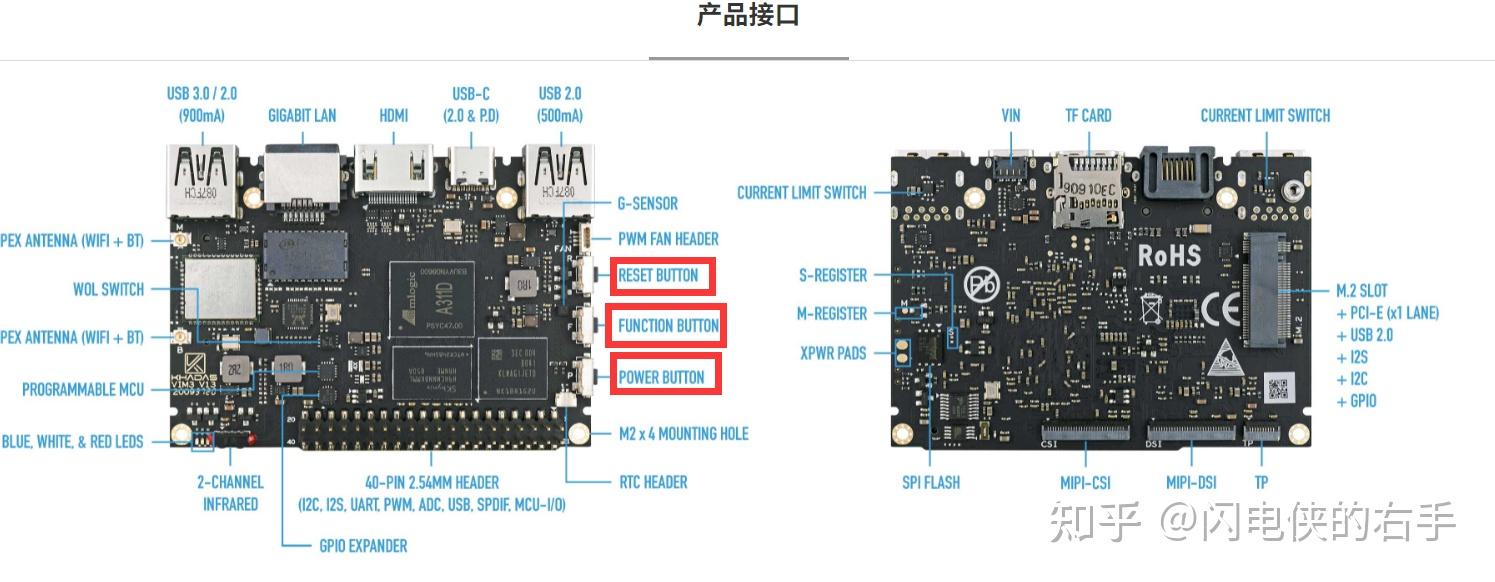

• 先按住电源键，再短按一下复位键，约4~5秒后开发板就进入烧写模式，此时松开电源键。烧写工具显示已连接开发板

• 点击 开始 按钮开始烧录，等待一段时间，大约12分钟

• 烧录结束后，点击 停止 ，关闭工具，断开与电脑连接，连接外部供电，连接HDMI显示器

2. Win10远程连接VIM3

• 板子上打开terminal，输入 ifconfig ，查看inet地址

• 在PC上使用mobaxterm工具进行ssh连接，PC和板子连在同一wifi下，配置板子的ip地址，用户名以及端口

• 输入密码，连接成功

• 此时可以在PC上传输文件到板子上了，当然也可以拔掉显示器了

3. 拉取代码

这里假设是直接从 github 拉取代码，并且是拉取到同一个文件夹里。

拉取 TIM-VX

$ git clone https://github.com/VeriSilicon/TIM-VX.git

拉取 Tengine-Lite

$ git clone https://github.com/OAID/Tengine.git tengine-lite
$ cd tengine-lite

VIM3/VIM3L 的 linux 平台是有 NPU 预置驱动的，可以通过 sudo apt list --installed 查看已经安装的版本：

khadas@Khadas:~$ sudo apt list --installed | grep aml-npu
WARNING: apt does not have a stable CLI interface. Use with caution in scripts.
aml-npu/now 6.4.3CB-2 arm64
khadas@Khadas:~$

准备代码

$ cd <tengine-lite-root-dir>
$ cp -rf ../TIM-VX/include  ./source/device/tim-vx/
$ cp -rf ../TIM-VX/src      ./source/device/tim-vx/

准备 VIM3/VIM3L 最新版本 3rdparty 依赖

最佳实践是升级系统到最新版本，使得 NPU 的版本 >= 6.4.4。此时没有预置的 3rdparty，所以优先推荐的是采用在板上编译的方式进行编译，这时由于必要的 TIM-VX 依赖用户态驱动的 so 都已在系统目录下，不用准备 3rdparty 下的 lib 目录。参考命令如下：

wget -c https://github.com/VeriSilicon/TIM-VX/releases/download/v1.1.28/aarch64_S905D3_D312513_A294074_R311680_T312233_O312045.tgz
tar zxvf aarch64_S905D3_D312513_A294074_R311680_T312233_O312045.tgz
mv aarch64_S905D3_D312513_A294074_R311680_T312233_O312045 prebuild-sdk-s905d3
cd <tengine-lite-root-dir>
mkdir -p ./3rdparty/tim-vx/include
mkdir -p ./3rdparty/tim-vx/lib/aarch64
cp -rf ../prebuild-sdk-s905d3/include/*  ./3rdparty/tim-vx/include/

准备 VIM3/VIM3L 最新版本的编译

在板子上进行本地编译很简单，参考命令如下：

cd <tengine-lite-root-dir>
mkdir build && cd build
cmake -DTENGINE_ENABLE_TIM_VX=ON ..
make -j`nproc` && make install

4. 编译模型转换工具

工具链接

只能在linux上运行

sudo apt install libprotobuf-dev protobuf-compiler

这部可能会报错，因为ubuntu默认安装protobuf是2.6，而要求的版本是至少3.6.1

出错解决方案参考链接

# 安装依赖
sudo apt-get install autoconf automake libtool curl make g++ unzip
wget https://github.com/protocolbuffers/protobuf/releases/download/v3.19.1/protobuf-all-3.19.1.tar.gz
tar -zxvf protobuf-all-3.19.1.tar.gz
cd protobuf-3.19.1
# configure
./configure --prefix=/usr
# make
make -j16
make check   # 非必须
sudo make install
sudo ldconfig  # refresh
protoc --version  # 查看版本

安装好后，继续来编译tengine的convert tools

cd tengine-lite
mkdir build && cd build
cmake -DTENGINE_BUILD_CONVERT_TOOL=ON..
make -j`nproc` && make install

编译完成后，生成的可执行文件 convert_tool 存放在 ./build/install/bin/ 目录下。

cd ./build/install/bin
./convert_tool -h  # 通过help指令查看convert的参数有哪些

onnx模型转换成tmfile

./convert_tool -f onnx -m mobilenet.onnx -o mobilenet.tmfile

5. 编译量化工具

注意 ：量化工具只能在x86的机器上编译，我这里展示ubuntu的编译方法，win10上没成功（因为我的opencv是预编译的，使用cmake编译的opencv应该可以成功）

• 安装/升级cmake

wget https://cmake.org/files/v3.20/cmake-3.20.2-linux-x86_64.tar.gz
tar -xzvf cmake-3.20.2-linux-x86_64.tar.gz
# 解压出来的包，将其放在 /opt 目录下，其他目录也可以，主要别以后不小心删了
sudo mv cmake-3.20.2 /opt/cmake-3.20.2
# 查看使用的cmake目录（升级版本使用）  我这里显示的是/usr/local/bin/cmake
which cmake
# 建立软链接
sudo ln -sf /opt/cmake-3.20.1/bin/* /usr/local/bin/
# 查看 cmake 版本
cmake --version

• 编译tengine-lite

sudo apt-get update
sudo apt install libopencv-dev
git clone https://github.com/OAID/Tengine.git  tengine-lite
cd tengine-lite
mkdir build
cd build
cmake -DTENGINE_BUILD_QUANT_TOOL=ON ..
make && make install

量化工具的路径在 ./install/bin/ 目录下

$ tree install/bin/
install/bin/
├── quant_tool_int8
├── quant_tool_uint8
├── ......

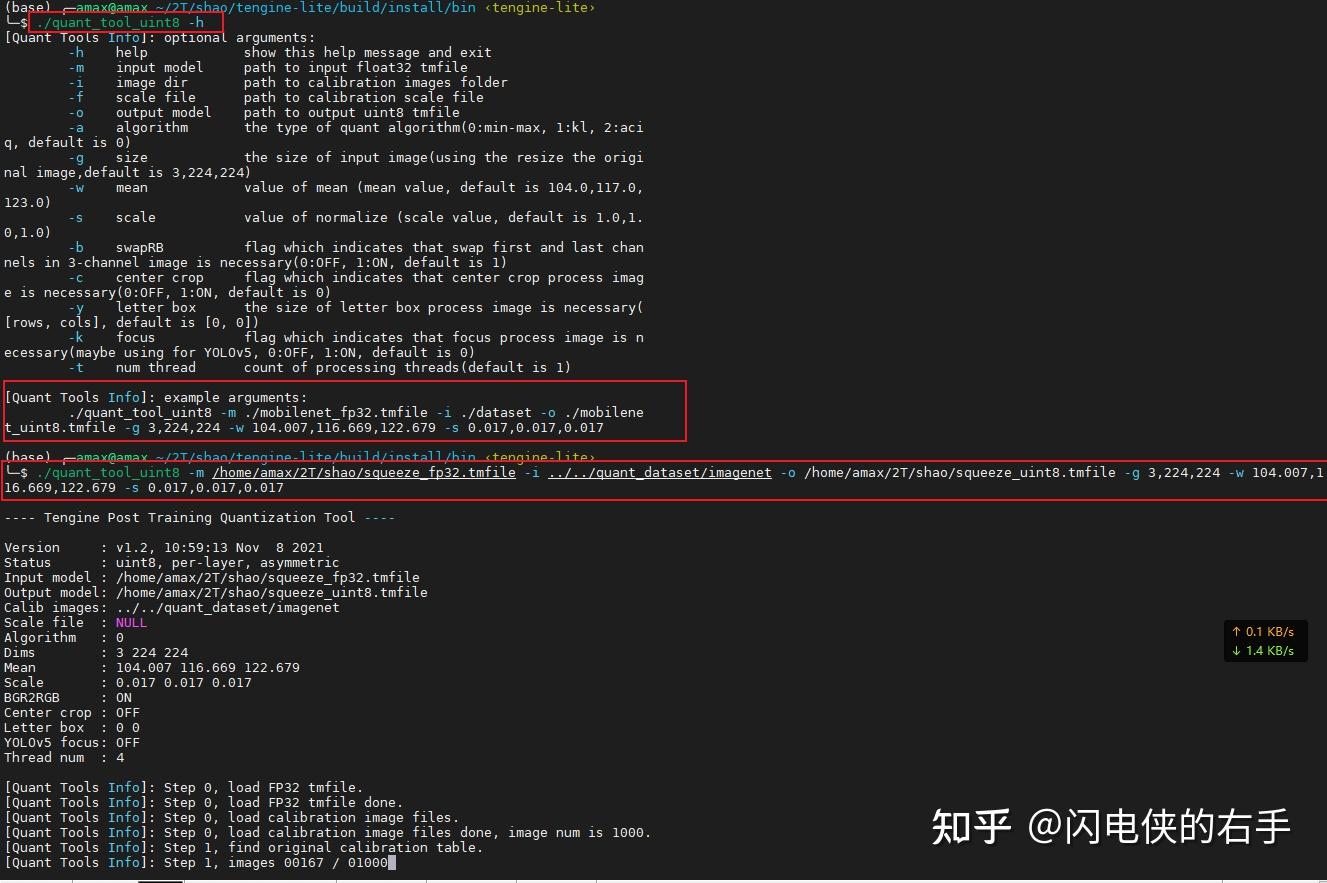

执行quant_tool的help，查看参数说明，还会给出一个示例

图中的 quant_dataset/imagenet 是一个校准数据集的目录，存一堆图片的，官方推荐500~1000张，我这里提供一下我使用的imagenet抽取的脚本和数据集，方便大家使用和修改

import os
import random
import shutil
# imagenet验证集目录
src = '/data/datasets/Imagenet2012/val/'
# 抽取的文件存放的目录
dst = '/data/quant-imagenet/'
# 每个类别抽取一张图片，复制到dst下
