USTC-Verilog-OJ-Solved (1-27)

Hakureirm

克莱登大学（CDU）电子工程系混子

中科大的 Verilog OJ 个人题解，持续更新，仅供参考！

Q1 输出1

题目描述 编写Verilog代码，使电路输出信号1 输入格式 无 输出格式 输出为 one，位宽为 1。 示例波形

代码

module top_module(
        output one
    assign one = 1 ;
endmodule

Q2 输出0

题目描述 编写Verilog代码，使电路输出信号0 输入格式 无 输出格式 输出为 one，位宽为 1。 示例波形

代码

module top_module(
    output out
    assign out = 0;
endmodule

Q3 wire

题目描述 wire 是 Verilog 的关键字，用于表征信号类型的，其含义是线网。wire 可理解为物理连线，但又有所不同，因为 Verilog 中的 wire 是有方向的。例如设计一模块，模块名命名为 top_module，输入信号名为 in，输出信号名为 out，使 in 与 out 直连，如下图所示：

请使用 assign 语句将代码补充完整，使其实现上述电路图的功能。

输入格式 任意 输出格式 与输入完全相同 示例波形

代码

module top_module(
    input in, output out
    wire in,out;
    assign out = in;
endmodule

Q4 多个端口的模块

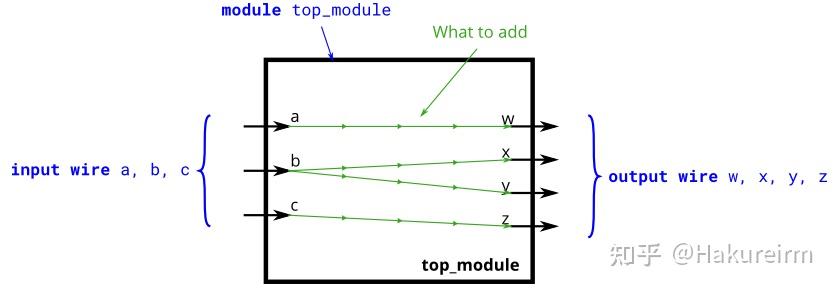

题目描述 wire是Verilog的关键字，用于表征信号类型的，其含义是线网，wire可理解为物理连线，但又有所不同，因为verilog中的wire是有方向的，例如设计一模块，模块名命名为top_module，输入信号名为in，输出信号名为out，使in与out直连，如下图所示：

请使用assign语句将代码补充完整，使其实现上述电路图的功能

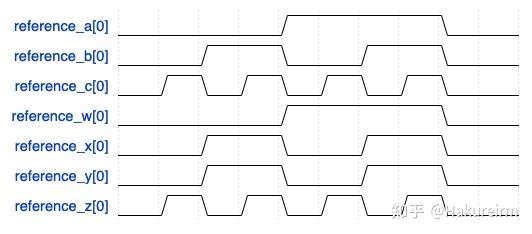

输入格式 1 1 1 输出格式 1 1 1 1 示例波形

代码

module top_module(
    input a,b,c,
    output w,x,y,z
        wire w,x,y,z;
        assign w = a;
        assign x = b;
        assign y = b;
        assign z = c;
endmodule

Q5 非门

题目描述 创建一个名为top_module的Verilog模块，实现非门的功能

输入格式 无 输出格式 无 示例波形

代码

module top_module( input in, output out );
    assign out =~ in;
endmodule

Q6 与门

题目描述 创建一个Verilog模块，实现与门的逻辑功能，如下图所示：

输入格式 1bit a, 1bit b 输出格式 1bit out, 为 a and b 的结果 示例波形

代码

module top_module(
    input a,
    input b,
    output out );
    and a1(out,a,b);
endmodule

Q7 或非门

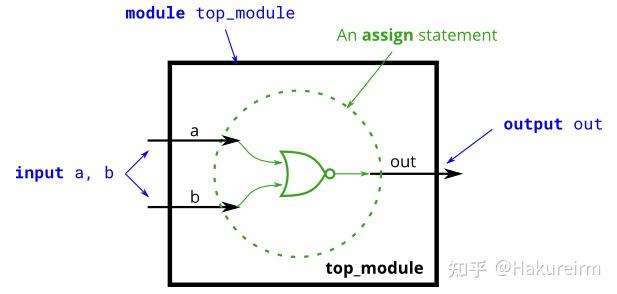

题目描述 创建一个Verilog模块，实现或非门的逻辑功能，如下图所示：

输入格式 输入a,b均为1位 输出格式 输出out也为1位 示例波形

代码

module top_module(
    input a,
    input b,
    output out );
    nor a1(out,a,b);
endmodule

Q8 同或门

题目描述 创建一个Verilog模块，实现同或门的逻辑功能，对于两输入同或门来说，输入相同时输出1，输入不同时输出0，正好与异或门相反，如下图所示：

输入格式 1位的a和b 输出格式 1位的out 示例波形

代码

module top_module(
    input a,
    input b,
    output out );
    assign out = ~(a ^ b);
endmodule

Q9 线网型中间信号

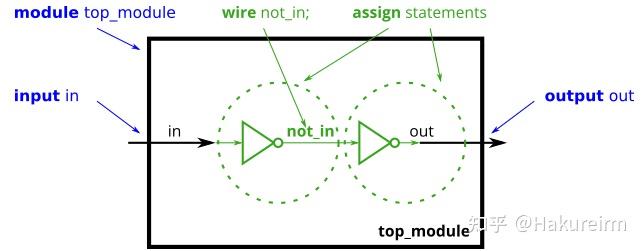

题目描述 之前的verilog模块结构都比较简单，输出信号可直接用输入信号的逻辑表达式表示出来，模块功能稍微复杂时，一般都会用到中间信号，以下图为例，输入信号in经过两个非门后输出到out端口，为了在verilog模块中表示两个非门中间的这跟信号，需要将其定义为线网型（wire）信号，此处我们命名为not_in。

上述模块的verilog代码为：

请根据上述示例，完成下图中电路所对应的Verilog模块

输入格式 四个线网型变量a、b、c、d 输出格式 两个线网型变量out、out_n 示例波形

代码

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out,
    output out_n
    wire and1,and2,out,out_n;
    assign and1 = a & b;
    assign and2 = c & d;
    assign out = and1 | and2;
    assign out_n = ~(and1 | and2);
endmodule

Q10 向量

题目描述

Hint: 向量是为了编写、阅读代码方便，将一组相关的信号用一个向量名称统一命名的方式。例如：

wire [7:0] w;

声明了一个8bit位宽的向量信号w，实际上代表的是8个1bit的wire型信号。注意向量信号的声明是将位宽信息放在信号名之前，这与C语言不太一样。我们可以将向量信号中的一位或多位单独拿来使用。例如：

wire out;
wire [3:0] out_4;
wire [99:0] my_vector;
// 声明一个100bit的向量my_vector
assign out = my_vector[11] & my_vector[10];
// 选择其中两位信号进行运算
assign out_4 = my_vector[23:20];
// 选择其中4bit信号

任务目标： 创建一verilog模块，具有一个3bit位宽的输入向量信号，然后将其输出到3bit位宽的输出向量信号，同时再分别输出到3个1bit位宽的输出信号，如下图所示：

输入格式 1个3bit位宽的向量信号vec 输出格式 1个与输入vec保持一致的3bit位宽向量信号outv；

3个1bit位宽信号o0, o1, o2，分别对应输入信号vec的三位 示例波形

代码

module top_module (
    input wire [2:0] vec,
    output wire [2:0] outv,
    output wire o2,
    output wire o1,
    output wire o0);
    assign outv = vec[2:0];
    assign o2 = vec[2];
    assign o1 = vec[1];
    assign o0 = vec[0];
endmodule

Q11 向量_续 1

题目描述 创建一 Verilog 模块，将 16bit 输入信号 in 分成两个 8bit 的信号 out_hi、out_lo，然后输出，如下图所示：

输入格式 输入信号 in, 位宽 16bit，类型为 wire。 输出格式 输出信号 out_hi，位宽 8bit，为输入信号的高 8 位。

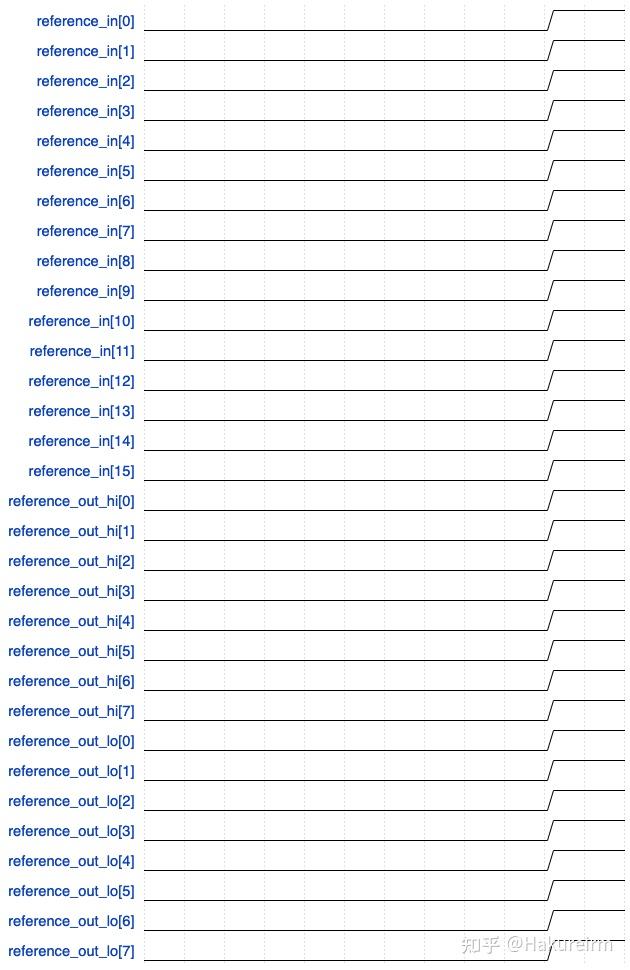

输出信号 out_lo，位宽 8bit，为输入信号的低 8 位。 示例波形

代码

`default_nettype none     // Disable implicit nets. Reduces some types of bugs.
module top_module(
    input   wire    [15:0]  in,
    output  wire    [7:0]   out_hi,
    output  wire    [7:0]   out_lo
    assign out_lo = in[7:0];
    assign out_hi = in[15:8];
endmodule

Q12 向量_续2

题目描述 一个32bit的向量信号包含有4个字节（bit[31:24]、bit[23:16]等），创建一个电路，用以调整4个字节的顺序，该电路经常用于在不同大小端系统之间进行数据交互： AaaaaaaaBbbbbbbbCcccccccDddddddd => DdddddddCcccccccBbbbbbbbAaaaaaaa 提示：part-select操作即可以用于赋值语句的左侧也可用于右侧。

输入格式 1个 32bit 位宽的向量信号 in 输出格式 1个 32bit 位宽的向量信号 out 示例波形

代码

module top_module(
    input [31:0] in,
    output [31:0] out
    assign out[31:24] = in[7:0];
    assign out[23:16] = in[15:8];
    assign out[15:8] = in[23:16];
    assign out[7:0] = in[31:24];
endmodule

Q13 位操作

题目描述 创建一个电路，包含两个 3bit 的输入信号 a 和 b，分别对 ab 进行按位或、逻辑或操作，以及将 ab 拼接成 6bit 信号后进行按位取反，如下图所示：

输入格式 a = 3'b101

b = 3'b000 输出格式 按位或：3'b101

逻辑或：1

拼接ab后再按位取反：6'b111010 示例波形

代码

module top_module(
    input [2:0] a,
    input [2:0] b,
    output [2:0] out_or_bitwise,
    output out_or_logical,
    output [5:0] out_not
    assign out_or_bitwise = a | b;
    assign out_or_logical = a || b;
    assign out_not = {~(b),~(a)};
endmodule

Q14 位操作

题目描述 创建一个组合逻辑电路，包含4bit输入（in[3:0]），和3个输出，分别为： -out_and：四输入与门的输出信号 -out_or：四输入或门的输出信号 -out_xor：四输出异或门的输出信号电路结构如下图所示：

输入格式 0 0 0 0 输出格式 0 0 0 示例波形

代码

module top_module(
    input [3:0] in,
    output out_and,
    output out_or,
    output out_xor
    assign out_and = &in;
    assign out_or = |in;
    assign out_xor = ^in;
endmodule

Q15 向量拼接

题目描述 part_selection用于选择向量信号中的一部分，而向量拼接算子{a,b,c}用于将多个信号组合成一个位宽更大的向量信号，如：

{3'b111, 3'b000} // 等同于 6'b111000
{1'b1, 1'b0, 3'b101} // 等同于5'b10101
{4'ha, 4'd10} // 等同于 8'b10101010
// 4'ha and 4'd10 are both 4'b1010 in binary

向量拼接时，每个信号都需要有明确的位宽，这样拼接后的信号才会有明确的位宽。例如，{1,2,3}就是非法的，因为无法确定各信号的位宽，语法检查时会报错。向量拼接算子既可以用于赋值语句的左侧，也可用于右侧，如下所示：

input [15:0] in;
output [23:0] out;
assign {out[7:0], out[15:8]} = in;
assign out[15:0] = {in[7:0], in[15:8]};
assign out = {in[7:0], in[15:8]};

创建Verilog电路，将6个5bit位宽的输入信号，以及2bit的常量信号2’b11拼接成32bit的向量信号，并将其拆成4个8bit的信号，分别赋值给4个输出信号，如下图所示：

输入格式 5个5位宽的输入信号a,b,c,d,e,f 输出格式 4个8位宽的信号w,x,y,z 示例波形

代码

module top_module (
    input [4:0] a, b, c, d, e, f,
    output [7:0] w, x, y, z );
    assign {w,x,y,z} = { a, b, c, d, e, f,2'b11};
endmodule

Q16 向量翻转

题目描述 创建verilog电路，将8bit的输入信号按bit翻转，并输出到输出端口，如下图所示：

输入格式 8 bit in 输出格式 8 bit out, 为in的向量翻转 示例波形

代码

module top_module(
    input [7:0] in,
    output [7:0] out
    assign out = {in[0],in[1],in[2],in[3],in[4],in[5],in[6],in[7]};
endmodule

Q17 复制算子

题目描述 复制算子是拼接算子的一种特殊情况，如a={b,b,b,b,b,b}便可以写成a={6{b}}的形式。复制算子的格式为：{num{vector}}，其中num必须为常量。如下所示：

{5{1'b1}} // 5'b11111 (or 5'd31 or 5'h1f)
{2{a,b,c}} // The same as {a,b,c,a,b,c}
{3'd5, {2{3'd6}}} // 9'b101_110_110

创建一verilog电路，将一个8bit位宽的输入信号进行符号位扩展，并通过32bit的输出端口输出，如下图所示：

输入格式 8位in信号 输出格式 32位out信号 示例波形

代码

module top_module (
    input [7:0] in,
    output [31:0] out );
    assign out = {{24{in[7]}} , in};
endmodule

Q18 复制算子_2

题目描述 创建一verilog电路，包含5个1bit输入，使所有输入两两进行同或（两bit相同时输出1，不同时输出0），并将结果通过25bit的向量信号输出，如下图所示：

使用复制算子实现该电路，可以大大减少代码量，提高编码效率。

输入格式 1位的a,b,c,d,e 输出格式 25位的out 示例波形

代码

module top_module (
    input a, b, c, d, e,
    output [24:0] out );//
    assign out = ~{{5{a}},{5{b}},{5{c}},{5{d}},{5{e}}} ^ {5{a,b,c,d,e}};
endmodule

Q19 模块例化

题目描述 通过前面一系列的练习，用户应当已经熟悉单个模块电路的设计了。对于功能上更复杂的电路模块，一般都是由若干子模块以及附加的功能电路构成的。

在模块实例化过程中，被例化模块的端口信号是最重要的，用户甚至可以不知道模块的内部结构。上图展示了一个非常简单的包含有子模块电路的电路结构，在此电路中，创建模块mod_a的一个实例化，并将该实例化模块的三个端口（ in1 , in2 , out ）与顶层电路的三个端口( a , b , out )直接连接，其中 mod_a 模块的代码如下：

module mod_a ( input in1, input in2, output out );
// Module body
assign out = in1 & in2; //这只是一个简单的示例
endmodule

模块实例化一般有两种语法格式，分别称为基于端口名称的实例化和基于端口位置的实例化。基于位置的实例化和C语言中的函数调用类似（只是语法上类似，实际上该例化会产生实际的硬件电路），以上述 mod_a 模块的实例化为例，可以在上层模块中使用以下语句：

module top_module(input wa,input wb,output wc);
mod_a inst_name1(wa,wb,wc);
endmodule

其中inst_name1是mod_a模块的实例化名称，可以由用户自定义，通过这种例化方式，便实现了端口对应： wa↔in1 , wb↔in2 , wc↔out 。基于端口名称的实例化如下所示

module top_module(input wa,input wb,output wc);
mod_a   inst_name2(
.out        (wc),
.in1        (wa),
.in2        (wb));
endmodule

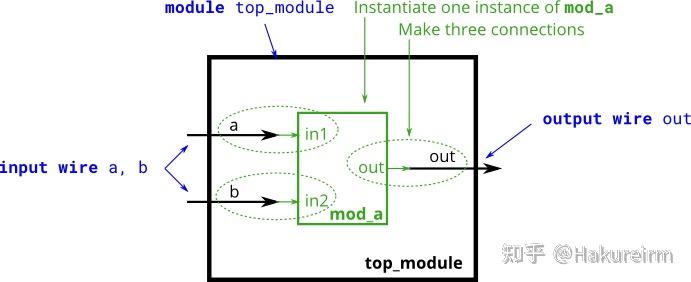

本教程推荐用户使用基于端口名称的例化方式，因为这种方式编写的代码可读性更强。试创建一verilog电路，并按照上图中所示实例化 mod_a 模块（建议使用基于端口名称的方式实例化）。

Hint:

推荐使用基于端口名称的实例化方式
模块调用就像是一个树形的层次结构，不允许循环调用，如a调用b，b又调用a，也不允许模块调用自身，即模块c中又实例化模块c。
不允许在进程块（如always、initial等）或赋值语句（如assign语句）内进行模块实例化
模块的实例化名称可以自定义，如在同一模块中要对一个模块多次实例化，需要有不同的实例化名称。

输入格式 一位线网型变量a、b 输出格式 一位线网型变量out 示例波形

代码

module top_module(
  input     a,
  input     b,
  output    out
mod_a inst_name(
  .out         (out),
  .in1         (a),
  .in2         (b));
endmodule
module mod_a (
  input     in1,
  input     in2,
  output    out
assign out = in1 & in2;
endmodule

Q20 基于端口位置的实例化

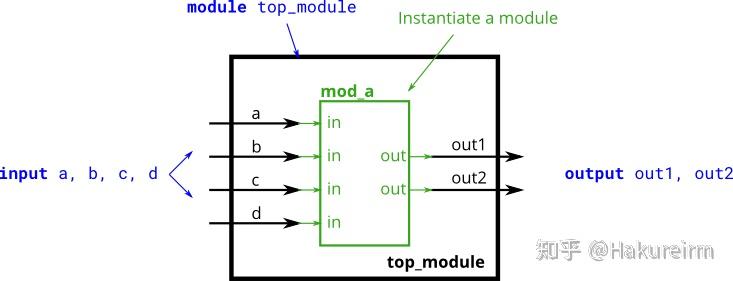

题目描述 创建一verilog电路，实现对模块mod_a基于端口位置的实例化，如下图所示：

其中mod_a模块的代码提供为：

module mod_a(
    output out1, out2,
    input in1,in2,in3,in4);
    assign out1 = in1 & in2 & in3 & in4;
    //这只是一个简单的示例
    assign out2 = in1 | in2 | in3 | in4;
    //这只是一个简单的示例
endmodule

Hint:

实例化名称可以与模块名称相同
实例化模块时，需要注意端口信号的位宽相匹配，本例中都是1bit，所以不存在问题

输入格式 4个1bit信号a, b, c, d 输出格式 经由模块mod_a输出的信号out1, out2 示例波形

代码

module mod_a(
    output out1, out2,
    input in1,in2,in3,in4);
    assign out1 = in1 & in2 & in3 & in4;    //这只是一个简单的示例
    assign out2 = in1 | in2 | in3 | in4;    //这只是一个简单的示例
endmodule
module top_module(
    input a,
    input b,
    input c,
    input d,
    output out1,
    output out2
mod_a inst_name(out1,out2,a,b,c,d);
endmodule

Q21 基于端口名称的实例化

题目描述 创建一 verilog 电路，实现对模块 mod_a 基于端口名称的实例化，如下图所示：

其中mod_a模块的代码为：

module mod_a (
    output   out1,
    output   out2,
    input    in1,
    input    in2,
    input    in3,
    input    in4
    assign out1 = in1 & in2 & in3 & in4;    //这只是一个简单的示例
    assign out2 = in1 | in2 | in3 | in4;    //这只是一个简单的示例
endmodule

输入格式 输入信号 a, b, c, d，位宽 1bit。 输出格式 输出信号 out1, out2，位宽 1bit。 示例波形

代码

module mod_a (
    output   out1   ,
    output   out2   ,
    input    in1    ,
    input    in2    ,
    input    in3    ,
    input    in4
    assign out1 = in1 & in2 & in3 & in4;    //这只是一个简单的示例
    assign out2 = in1 | in2 | in3 | in4;    //这只是一个简单的示例
endmodule
module top_module (
    input   a   ,
    input   b   ,
    input   c   ,
    input   d   ,
    output  out1,
    output  out2
mod_a inst_name(
    .out1       (out1),
    .out2       (out2),
    .in1        (a),
    .in2        (b),
    .in3        (c),
    .in4        (d));
endmodule

Q22 多个模块的例化

题目描述 创建一个Verilog模块，实现或非门的逻辑功能，如下图所示：

输入格式 输入a,b均为1位 输出格式 输出out也为1位 示例波形

代码

module my_dff(input clk,input d,output reg q);
    always@(posedge clk)
        q <= d;
endmodule
module top_module ( input clk, input d, output q );
    wire s1,s2;
    my_dff u1(
        .clk    (clk),
        .d      (d),
        .q      (s1));
    my_dff u2(
        .clk    (clk),
        .d      (s1),
        .q      (s2));
    my_dff u3(
        .clk    (clk),
        .d      (s2),
        .q      (q));
endmodule

Q23 模块与向量信号

题目描述 对于给定模块 my_dff8，其代码如下所示：

module my_dff8(
    input clk,
    input [7:0] d,
    output reg [7:0] q
    always@(posedge clk)
        q <= d;
endmodule

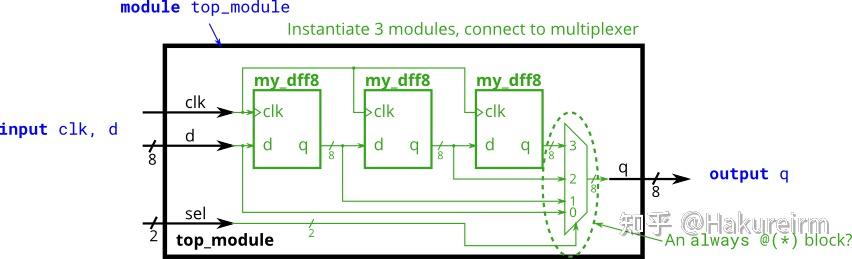

试创建一 Verilog 模块，对 my_dff8 模块例化 3 次，并串行连接，构成一个 8bit 位宽长度为 3 的移位寄存器，同时可以通过选择信号选择输出结果，如下图所示：

输入格式 8bit 的任意有效输入 输出格式 根据 sel 信号，选择一个模块或者原输入作为输出信号 示例波形

代码

module my_dff8(
    input clk,
    input [7:0] d,
    output reg [7:0] q
    always@(posedge clk)
        q <= d;
endmodule
module top_module(
    input clk,
    input [7:0] d,
    input [1:0] sel,
    output reg [7:0] q
    wire [7:0] w1,w2,w3;
    my_dff8 u1(
        .clk    (clk),
        .d      (d),
        .q      (w1)
    my_dff8 u2(
        .clk    (clk),
        .d      (w1),
        .q      (w2)
    my_dff8 u3(
        .clk    (clk),
        .d      (w2),
        .q      (w3)
    always@(*)begin
        case (sel)
            0: q = d;
            1: q = w1;
            2: q = w2;
            3: q = w3;
        endcase
endmodule

Q24 加法器

题目描述 对于给定的16bit加法器电路，其代码如下：

module add16 (input[15:0] a,
              input[15:0] b, input cin,
              output[15:0] sum,
              output cout
      assign {cout,sum} = a + b + cin;
endmodule

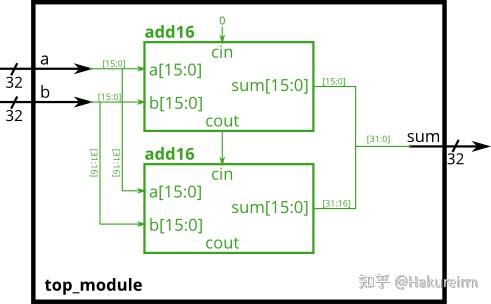

试创建一verilog模块，在该模块中实例化两个16bit的加法器，并进行适当的连接，最终构成一个32bit的加法器，该加法器输入进位位为0，如下图所示：

输入格式 32'b0 32'b0 输出格式 32'b0 示例波形

代码

module add16 ( input[15:0] a,
    input[15:0] b,
    input cin,
    output[15:0] sum,
    output cout
    assign {cout,sum} = a + b + cin;
endmodule
module top_module(
    input [31:0] a,
    input [31:0] b,
    output [31:0] sum
    wire [15:0]sum1,sum2;
    wire s1;
    add16 u1(
        .a      (a[15:0]),
        .b      (b[15:0]),
        .cin    (0),
        .sum    (sum1),
        .cout   (s1)
    add16 u2(
        .a      (a[31:16]),
        .b      (b[31:16]),
        .cin    (s1),
        .sum    (sum2)
    assign sum = {sum2,sum1};
endmodule

Q25 多层次例化加法器

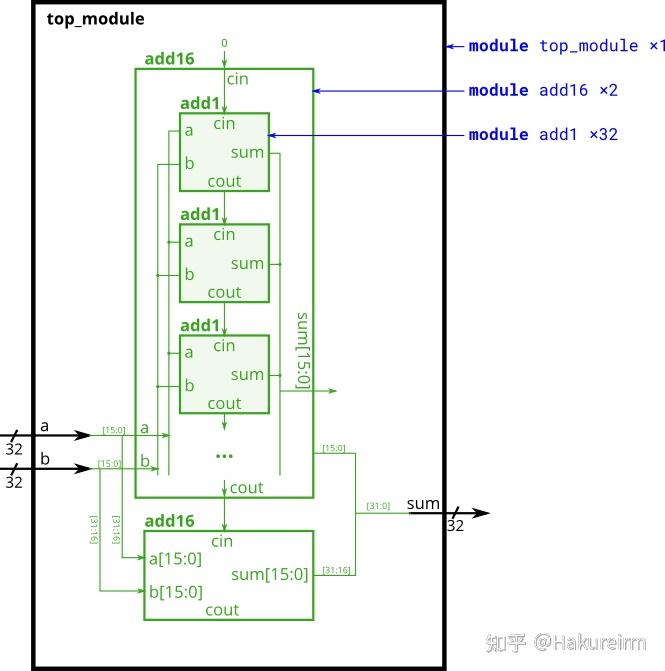

题目描述 在此练习中，用户需要创建一个包含两层调用的电路，在顶层模块中，实例化两个16bit位宽的加法器add16,而add16模块又是通过例化16个1bit全加器实现的，如下图所示：

在本设计中，一共涉及到3个模块，分别是：顶层模块、add16模块、add1模块，其中add16模块源代码如下：

module add16 ( input[15:0] a, input[15:0] b, input cin, output[15:0] sum, output cout);
    wire c1,c2,c3,c4,c5,c6,c7,c8,c9,c10,c11,c12,c13,c14,c15;
  add1 inst_0(.a(a[0]),.b(b[0]),.cin(cin),.sum(sum[0]),.cout(c1));
  add1 inst_1(.a(a[1]),.b(b[1]),.cin(c1),.sum(sum[1]),.cout(c2));
  add1 inst_2(.a(a[2]),.b(b[2]),.cin(c2),.sum(sum[2]),.cout(c3));
  add1 inst_3(.a(a[3]),.b(b[3]),.cin(c3),.sum(sum[3]),.cout(c4));
  add1 inst_4(.a(a[4]),.b(b[4]),.cin(c4),.sum(sum[4]),.cout(c5));
  add1 inst_5(.a(a[5]),.b(b[5]),.cin(c5),.sum(sum[5]),.cout(c6));
  add1 inst_6(.a(a[6]),.b(b[6]),.cin(c6),.sum(sum[6]),.cout(c7));
  add1 inst_7(.a(a[7]),.b(b[7]),.cin(c7),.sum(sum[7]),.cout(c8));
  add1 inst_8(.a(a[8]),.b(b[8]),.cin(c8),.sum(sum[8]),.cout(c9));
  add1 inst_9(.a(a[9]),.b(b[9]),.cin(c9),.sum(sum[9]),.cout(c10));
  add1 inst_10(.a(a[10]),.b(b[10]),.cin(c10),.sum(sum[10]),.cout(c11));
  add1 inst_11(.a(a[11]),.b(b[11]),.cin(c11),.sum(sum[11]),.cout(c12));
  add1 inst_12(.a(a[12]),.b(b[12]),.cin(c12),.sum(sum[12]),.cout(c13));
  add1 inst_13(.a(a[13]),.b(b[13]),.cin(c13),.sum(sum[13]),.cout(c14));
  add1 inst_14(.a(a[14]),.b(b[14]),.cin(c14),.sum(sum[14]),.cout(c15));
  add1 inst_15(.a(a[15]),.b(b[15]),.cin(c15),.sum(sum[15]),.cout(cout));
endmodule

现在，你需要完成顶层模块和add1模块的verilog代码。

输入格式 两个32位宽的加数a,b 输出格式 32位宽的和sum 示例波形

无。。

代码

module top_module (
    input [31:0] a,
    input [31:0] b,
    output [31:0] sum);
    wire s1;
    wire [15:0] sum1,sum2;
    add16 u1(
        .a      (a[15:0]),
        .b      (b[15:0]),
        .cin        (0),
        .sum        (sum1),
        .cout       (s1)
    add16 u2(
        .a      (a[31:16]),
        .b      (b[31:16]),
        .cin        (s1),
        .sum        (sum2)
    assign sum = {sum2,sum1};
endmodule
module add1 ( input a, input b, input cin,   output sum, output cout );
    wire p,q;
    assign p = a ^ b;
    assign q = a & b;
    assign cout = q | (p & cin);
    assign sum = p ^ cin;
endmodule

Q26 进位选择加法器

题目描述 前例中的加法器成为串行进位加法器，只有等前一级的加法器运算结束产生进位位之后，下一级加法器才能利用进位位进行计算，因此电路延时会随加法器串联级数的增加而线性增加，这使得电路计算速度大大降低。设每一级全加器的延时为t，则32bit加法器的延时则为：32t。

为降低电路整体延时，我们可以按下图进行设计：

我们将电路分为两段，每段实现16bit的加法，为了使高16位与低16位同时进行运算，我们采用两个add16对高位进行计算，区别在于进位位分别为0和1，最终通过低16位加法器的输出进位作为选择控制信号，选择高16位的运算结果。这样，32bit加法器的延时就变为：16t+tmux2 ≈16t,延时降低了接近一倍，这种以空间（增加电路）换时间（提高速度）的做法，在数字电路设计中经常使用。请创建Verilog模块，实现上图中的电路结构，其中add16不需要用户编写，其声明如下：

module add16 (input[15:0] a,
              input[15:0] b,
              input cin,
              output[15:0] sum,
              output cout );
        assign {cout,sum} = a + b + cin;
endmodule

输入格式 32bit a, 32bit b 输出格式 32bit sum 为 a 与 b 的和 示例波形

无。。

代码

module add16 (
    input[15:0] a,
    input[15:0] b,
    input cin,
    output[15:0] sum,
    output cout
    assign {cout,sum} = a + b + cin;
endmodule
module top_module(
    input [31:0] a,
    input [31:0] b,
    output [31:0] sum
    wire [15:0] sumH1,sumH2;
    wire sel;
    add16 uL(
        .a      (a[15:0]),
        .b      (b[15:0]),
        .cin    (0),
        .sum    (sum[15:0]),
        .cout   (sel)
    add16 uH1(
        .a      (a[31:16]),
        .b      (b[31:16]),
        .cin    (0),
        .sum    (sumH1)
    add16 uH2(
        .a      (a[31:16]),
        .b      (b[31:16]),
        .cin    (1),
        .sum    (sumH2)
    assign sum[31:16] = sel?sumH2:sumH1;
endmodule

Q27 加法减法器

题目描述 通过对加法器进行改造，可以支持加、减两种运算。我们知道，电路中有符号数通常使用补码表示，如-b其补码为：~b + 1（按位取反然后加1）。因此，对于减法算式a-b,可以理解为a+(-b) = a+(~b+1)= a + (~b) +1,因此对于减法运算，可以将加法器进行如下改造实现：

实现减法运算时，首先通过32bit的异或门，将信号b按位取反，同时将输入进位位置1，实现加法运算时，b保持不变，输入进位位置0。其中add16模块代码如下，用户可直接调用：

module add16 (input[15:0] a,
              input[15:0] b,
              input cin,
              output[15:0] sum,
              output cout
        assign {cout,sum} = a + b + cin;
endmodule

请创建Verilog模块，实现上述电路功能。

输入格式 32位的a,b，以及一个1位信号sub，sub为1时为减法，sub为0时为加法 输出格式 32位信号sum

注：我想你读到这里的时候，一定跟我一样想着直接用sum=(sub==0?a+b:a-b)逃课了，但是请老老实实地按题目要求分高位低位取补码相加哦~~~ 示例波形

代码

module add16 ( input[15:0] a, input[15:0] b, input cin, output[15:0] sum, output cout );
    assign {cout,sum} = a + b + cin;
endmodule
module top_module(
    input [31:0] a,
    input [31:0] b,
    input sub,
    output [31:0] sum
    wire cout_to_cin;
    wire [31:0] b1 = {32{sub}} ^ b;
    add16 u1(
        .a      (a[15:0]),
        .b      (b1[15:0]),
        .cin    (sub),
        .sum    (sum[15:0]),
        .cout   (cout_to_cin)
    add16 u2(
        .a      (a[31:16]),
