using System . Threading . Tasks ; using System . Windows ; using System . Windows . Documents ; using System . Windows . Media ; namespace WpfApp1 public class TestAdorner : Adorner public TestAdorner ( UIElement adornedElement ) : base ( adornedElement ) protected override void OnRender ( DrawingContext drawingContext ) Rect adornedElementRect = new Rect ( this . AdornedElement . DesiredSize ) ; // Some arbitrary drawing implements. SolidColorBrush renderBrush = new SolidColorBrush ( Colors . Green ) ; renderBrush . Opacity = 0.2 ; Pen renderPen = new Pen ( new SolidColorBrush ( Colors . Navy ) , 1.5 ) ; double renderRadius = 5.0 ; // Draw a circle at each corner. drawingContext . DrawEllipse ( renderBrush , renderPen , adornedElementRect . TopLeft , renderRadius , renderRadius ) ; drawingContext . DrawEllipse ( renderBrush , renderPen , adornedElementRect . TopRight , renderRadius , renderRadius ) ; drawingContext . DrawEllipse ( renderBrush , renderPen , adornedElementRect . BottomLeft , renderRadius , renderRadius ) ; drawingContext . DrawEllipse ( renderBrush , renderPen , adornedElementRect . BottomRight , renderRadius , renderRadius ) ;

主窗体xaml代码：

<Window x:Class="WpfApp1.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:WpfApp1"
        mc:Ignorable="d"
        Title="MainWindow" Height="450" Width="600"
        FontFamily="Microsoft YaHei" FontWeight="ExtraLight" >
    <Grid Margin="10" Background="White">
        <Grid.RowDefinitions>
            <RowDefinition Height="100"/>
            <RowDefinition/>
        </Grid.RowDefinitions>
        <StackPanel>
            <Button Content="开始添加装饰效果" Width="200" Height="40" Name="btn_test" Click="btn_test_Click"/>
            <Button Content="移除装饰效果" Width="200" Height="40" Name="btn_clear" Click="btn_clear_Click"/>
        </StackPanel>
        <Button x:Name="my_Button" Width="200" Height="40" Grid.Row="1"/>
    </Grid>
</Window>
主窗体后台代码 MainWindow.xaml.cs：
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Navigation;
using System.Windows.Shapes;
namespace WpfApp1
    /// <summary>
    /// MainWindow.xaml 的交互逻辑
    /// </summary>
    public partial class MainWindow : Window
        public MainWindow()
            InitializeComponent();
        private void btn_test_Click(object sender, RoutedEventArgs e)
            var layer = AdornerLayer.GetAdornerLayer(my_Button);
            layer.Add(new TestAdorner(my_Button));
        private void btn_clear_Click(object sender, RoutedEventArgs e)
            var layer = AdornerLayer.GetAdornerLayer(my_Button);
            var arr = layer.GetAdorners(my_Button);//获取该控件上所有装饰器，返回一个数组
            if(arr != null)
                for(int i = arr.Length - 1;i >= 0; i--)
                    layer.Remove(arr[i]);

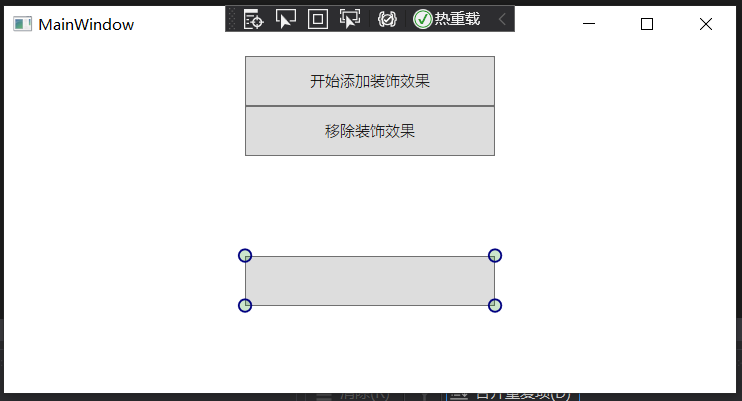

运行效果：
 （为下面的Button四周添加了小圆圈效果）

示例二：
 装饰器TestAdorner类：
public class TestAdorner : Adorner
        public TestAdorner(UIElement adornedElement) :base(adornedElement)
		protected override void OnRender(System.Windows.Media.DrawingContext drawingContext)
			Rect adornedElementRect = new Rect(this.AdornedElement.RenderSize);
			Pen renderPen = new Pen(new SolidColorBrush(Colors.Red), 1.0);
			// Draw a circle at each corner.
			drawingContext.DrawLine(renderPen, new Point(adornedElementRect.TopLeft.X - 3, adornedElementRect.TopLeft.Y - 3), new Point(adornedElementRect.TopLeft.X + 5, adornedElementRect.TopLeft.Y - 3));
			drawingContext.DrawLine(renderPen, new Point(adornedElementRect.TopLeft.X - 3, adornedElementRect.TopLeft.Y - 3), new Point(adornedElementRect.TopLeft.X - 3, adornedElementRect.TopLeft.Y + 5));
			drawingContext.DrawLine(renderPen, new Point(adornedElementRect.TopRight.X + 3, adornedElementRect.TopRight.Y - 3), new Point(adornedElementRect.TopRight.X - 5, adornedElementRect.TopRight.Y - 3));
			drawingContext.DrawLine(renderPen, new Point(adornedElementRect.TopRight.X + 3, adornedElementRect.TopRight.Y - 3), new Point(adornedElementRect.TopRight.X + 3, adornedElementRect.TopRight.Y + 5));
			drawingContext.DrawLine(renderPen, new Point(adornedElementRect.BottomLeft.X - 3, adornedElementRect.BottomLeft.Y + 3), new Point(adornedElementRect.BottomLeft.X + 5, adornedElementRect.BottomLeft.Y + 3));
			drawingContext.DrawLine(renderPen, new Point(adornedElementRect.BottomLeft.X - 3, adornedElementRect.BottomLeft.Y + 3), new Point(adornedElementRect.BottomLeft.X - 3, adornedElementRect.BottomLeft.Y - 5));
			drawingContext.DrawLine(renderPen, new Point(adornedElementRect.BottomRight.X + 3, adornedElementRect.BottomRight.Y + 3), new Point(adornedElementRect.BottomRight.X - 5, adornedElementRect.BottomRight.Y + 3));
			drawingContext.DrawLine(renderPen, new Point(adornedElementRect.BottomRight.X + 3, adornedElementRect.BottomRight.Y + 3), new Point(adornedElementRect.BottomRight.X + 3, adornedElementRect.BottomRight.Y - 5));
窗体MainWindow.xaml代码：






<Window x:Class="WpfApp1.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:WpfApp1"
        mc:Ignorable="d"
        Title="MainWindow" Height="450" Width="600"
        FontFamily="Microsoft YaHei" FontWeight="ExtraLight" >
    <Grid Margin="10" Background="White">
        <Grid.RowDefinitions>
            <RowDefinition Height="100"/>
            <RowDefinition/>
        </Grid.RowDefinitions>
        <StackPanel>
            <Button Content="开始添加装饰效果" Width="200" Height="40" Name="btn_test" Click="btn_test_Click"/>
            <Button Content="移除装饰效果" Width="200" Height="40" Name="btn_clear" Click="btn_clear_Click"/>
        </StackPanel>
        <StackPanel Grid.Row="1" Name="my_Panel">
            <Button Width="200" Height="40" Margin="0 30 0 10"/>
            <TextBox Width="200" Height="40" Margin="0 10 0 10"/>
        </StackPanel>
    </Grid>
</Window>
主窗体后台代码 MainWindow.xaml.cs：
public partial class MainWindow : Window
        public MainWindow()
            InitializeComponent();
        private void btn_test_Click(object sender, RoutedEventArgs e)
            foreach (UIElement item in my_Panel.Children)
                var layer = AdornerLayer.GetAdornerLayer(item);
                layer.Add(new TestAdorner(item));
        private void btn_clear_Click(object sender, RoutedEventArgs e)
            foreach (UIElement item in my_Panel.Children)
                var layer = AdornerLayer.GetAdornerLayer(item);
                var arr = layer.GetAdorners(item);//获取该控件上所有装饰器，返回一个数组
                if (arr != null)
                    for (int i = arr.Length - 1; i >= 0; i--)
                        layer.Remove(arr[i]);

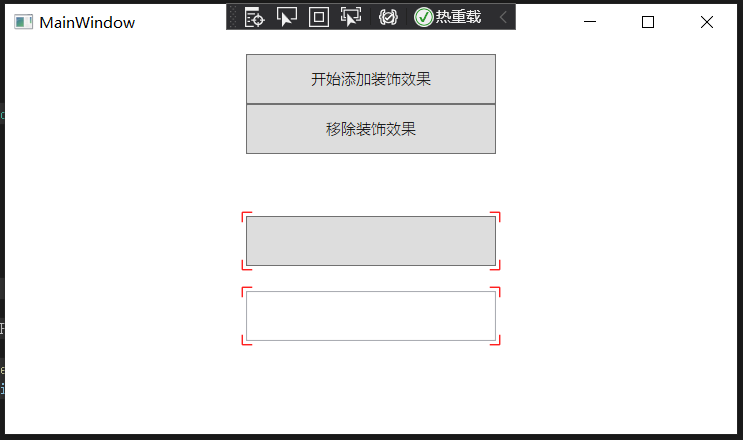

运行效果：
 （给控件周围添加了四个红框）
