说明
巴斯康蒂抽水蓄能电站
电站与1977年3月开始兴建，1985年12月建成，耗资16亿美元。原始设计容量是2100MW，2004年至2009年进行扩容，单台发电机容量增加到500.5MW，抽水工况增加到480MW。
水库情况
上水库建在小巴克溪(Little Back Creek)上，土石坝最大坝高140.2m，坝顶长731.5m。最高蓄水位1012m，总库容4380万立方米，最低蓄水位980m，水位变幅32m，调节库容2775.5万立方米，水库蓄能2370万kW·h，电站效率80.30%。上水库发电放空后，需6台机组连续抽水13.5h，方能重新蓄满。水库设有宽79m，高3m的自溃式
非常溢洪道
。
下水库位于巴克溪上，土石坝高41.1m，坝顶长701m，体积306万立方米。泄槽式溢洪道分成2孔，每孔装有宽9.75m，高9.14m的
弧形闸门
，最大泄洪能力1700立方米/秒，坝下设有1.83m×2.74m的底孔，泄水能力161立方米/秒。最高蓄水位645.57m，最低蓄水位627.28m，水位变幅18.29m，调节库容2775万立方米，最高蓄水位645.57m以上留有防洪库容310万立方米，最低蓄水位以下留有下游用水保留库容395万立方米和死库容284万立方米，总库容3764万立方米。上、下水库之间的引水距离2.5km，平均静水头359.4m。
上水库有3个水平进水口，设计流量260.5立方米/秒，拦污栅处总进口面积409.5㎡。拦污栅后98.5m处设有闸门井，装有6扇3.886m×8.738m的定轮工作闸门和6扇同尺寸的滑动事故闸门。闸门井后为26.5m的渐变段，矩形断面渐变为8.69m的圆形断面。
共有3条直径8.69m的引水隧洞，每条引水隧洞由上水平引水洞、联接竖井和下水平洞组成。上水平洞长1085～1115m，下水平洞长972m，坡度2%，用0.457m厚的混凝土衬砌，竖井深302m，直径8.69m，用0.6m的混凝土衬砌，仅在弯曲段岩石破碎的局部地段用钢筋加强。洞、井内最大流速5.16m/s。竖井上游侧设有调压井，直径13.41m，高100.4m，衬砌混凝土厚0.84m。隧洞末端分岔为6条压力管道。岔管为
钢筋混凝土
管，管厚0.6m，对围岩用锚杆加固，并设排水孔，压力管道直径5.4m，长262～368m，用钢板衬砌，钢板厚25～50mm。

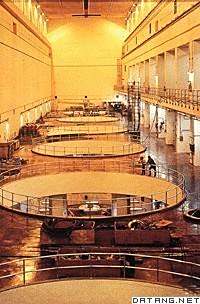

厂房为封闭式地面厂房，位于下水库上游1.6km处的岸边。厂房长153m，宽47.9m，高59.1m，安装6台可逆式抽水蓄能机组。副厂房位于主厂房上游侧。500kV的SF6组合电器置于副厂房顶面上。厂房后的边坡用土回填至与厂房顶相平，形成变压器安装平台。厂房下游外侧设尾水闸门和拦污栅。发电和抽水时，过栅最大流速分别限制为0.9m/s和0.85m/s。
