Android View的绘制流程分为三大流程：测量、布局、绘制。三大流程都开始于ViewRootImpl的 performTraversals 函数。通过了解三大流程的顺序和原理，支撑日常开发工作。绘制是Android进阶拦路虎之一。

一、测量流程

三大流程都是始于ViewRootImpl的 performTravels 函数，先是从调用View的 performMeasure 函数开始测量流程，再是调用 performLayout 函数开始布局流程,进而是调用 performDraw 函数开始绘制流程。本节从 performMeasure 函数开始，讲View的测量流程。

正式开始测量流程了~

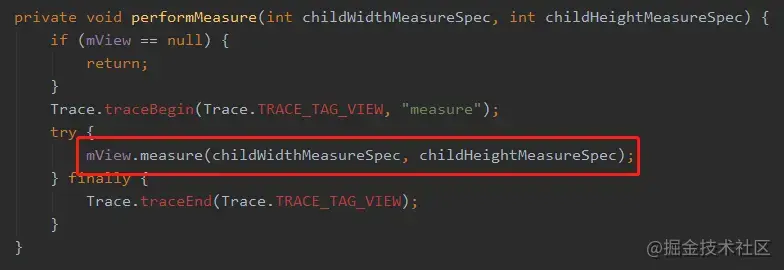

performMeasure 函数会调用View的 measure 函数。

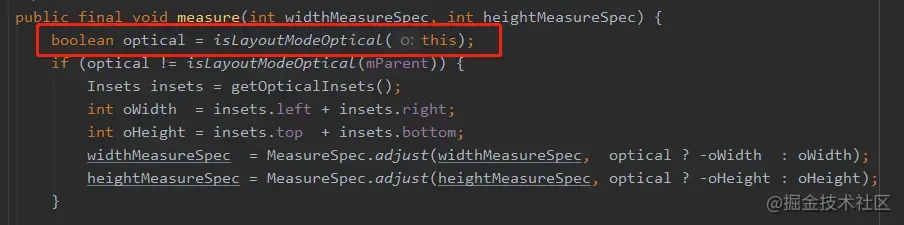

measure 函数第一行会调用 isLayoutModeOptical 函数，用来判断当前View是否ViewGroup ,是ViewGroup的话，判断 layoutModel 属性是否 LAYOUT_MODE_OPTICAL_BOUNDS ,即 opticalBounds 。该属性默认为 clipBounds ,还可取值 opticalBounds ，前者在获取ViewGroup的四边( getLeft , getTop , getRight , getBottom )将返回原始的值，而 opticalBounds 表示给ViewGroup加一些特殊的效果，例如阴影或高亮效果，因为返回的四边也将比 clipBounds 小。

measure 函数接下来的这一段主要是为了判断是否需要进行重新测量，毕竟每次测量也不容易。

    //用于存储上次测量的结果
        long key = (long) widthMeasureSpec << 32 | (long) heightMeasureSpec & 0xffffffffL;
        if (mMeasureCache == null) mMeasureCache = new LongSparseLongArray(2);
        //view是否需要强行刷新，调用froceLayout
        final boolean forceLayout = (mPrivateFlags & PFLAG_FORCE_LAYOUT) == PFLAG_FORCE_LAYOUT;
        //判断此次的widthMeasureSpec与heightMeasureSpec是否与上次相等
        final boolean specChanged = widthMeasureSpec != mOldWidthMeasureSpec
                || heightMeasureSpec != mOldHeightMeasureSpec;
        //判断此次测量模式是否精确，不是精确的可能需要重新测量
        final boolean isSpecExactly = MeasureSpec.getMode(widthMeasureSpec) == MeasureSpec.EXACTLY
                && MeasureSpec.getMode(heightMeasureSpec) == MeasureSpec.EXACTLY;
        //判断此次测量大小是否与已保存的大小一致，不是一致可能需要重新测量
        final boolean matchesSpecSize = getMeasuredWidth() == MeasureSpec.getSize(widthMeasureSpec)
                && getMeasuredHeight() == MeasureSpec.getSize(heightMeasureSpec);
         //如果specChanged为false,即宽高measureSpec与上次都相等，不需要重新测量；true则进一步检查其他条件
         //sAlwaysRemeasureExactly主要用于判断LinearLayout在旧版本的不同测量模式都会返回不同的测量结果，小于Android 6.0为true,大于为false；所以但小于Android 6.0需要重新测量
         //如果isSpecExactly测量模式是非精确模式需要重新测量
          //如果matchesSpecSize与已保存大小不一致需要重新测量
        final boolean needsLayout = specChanged
                && (sAlwaysRemeasureExactly || !isSpecExactly || !matchesSpecSize);

needsLayout 就是根据上面相关变量的值共同判断是否需要重新测量的最终结果。也可以通过下图一览上面的注释。

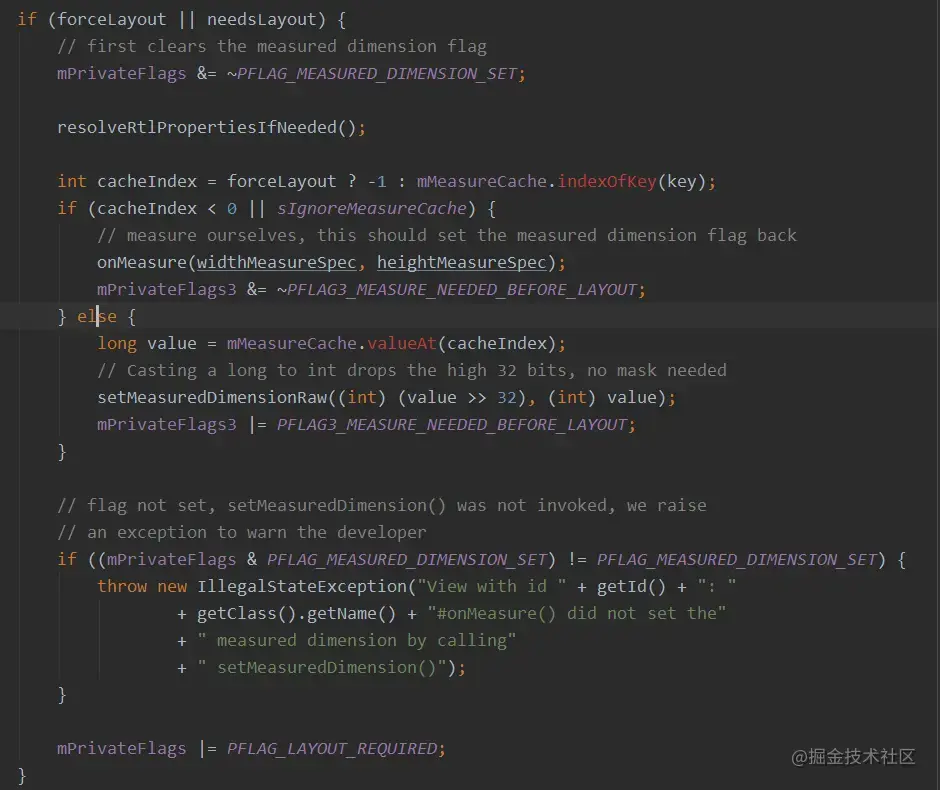

接着 measure 函数的内容，当调用 forceLayout 或 requestLayout 函数， mPrivalteFlags 就会添加 PFLAG_FORCE_LAYOUT 标记,那么 forceLayout 就是true,无论后面其他判断条件怎么样，一定会调用 onMeasure 函数进行测量。而 needsLayout 就在上文刚分析了。

mPrivateFlags &= ~PFLAG_MEASURED_DIMENSION_SET; 语句重置所有的已设置的测量信息，毕竟要准备重新开始测量了。 resolveRtlPropertiesIfNeeded() 主要是处理文本从右到左的情况，因为并不是所有国家文字书写顺序都是从左到右。

LongSparseLongArray 是key与value都为Long，类似HashMap的数据结构。这里正是通过这种结构用来存储测量的宽和高，如果 mMeasureCache.indexOfKey(key) 返回值小于0，表示不存在对应的宽高，需要测量。

sIgnoreMeasureCache 表示为了性能优化而忽略测量缓存，其实是为了兼容旧版本，因为在Android4.4前，APP总是希望 onMeasure 函数被调用，所以该变量总是true，而Android 4.4和后续版本，该标志总是false。

因此，如果需要测量，则调用当前View的 onMeasure 函数;不需要重新测量，则从缓存mMeasureCache获取已缓存宽高。

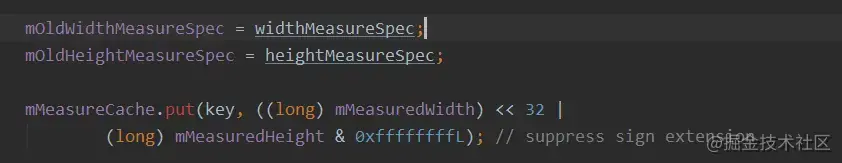

measure 函数的最后代码就是保存父View对当前View的宽高要求和往mMeasureCache存值，以供下次测量作为判断条件使用。

measure函数总结一下：

measure函数主要是为了性能优化，根据缓存（已缓存）、父类约束是不与上次一致，和行为（刷新布局）来判断是否重新测量大小。

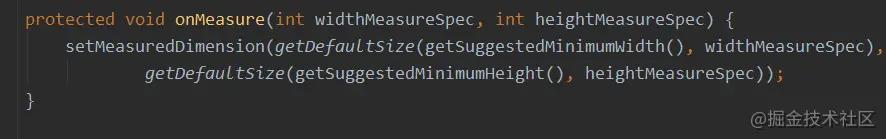

接下来看看View的 onMeasure 函数做了什么事：

看着简单，其实还是要拆解看看：

getSuggestedZMininumWidth 函数主要判断当前是否设置背景，如果没有设置背景，则取最小宽度；设置了背景，则取最小宽度和背景最小宽度的两者之间的最大值。最小宽度就是我们设置的 minWidth 属性。高度的测量亦是如此。

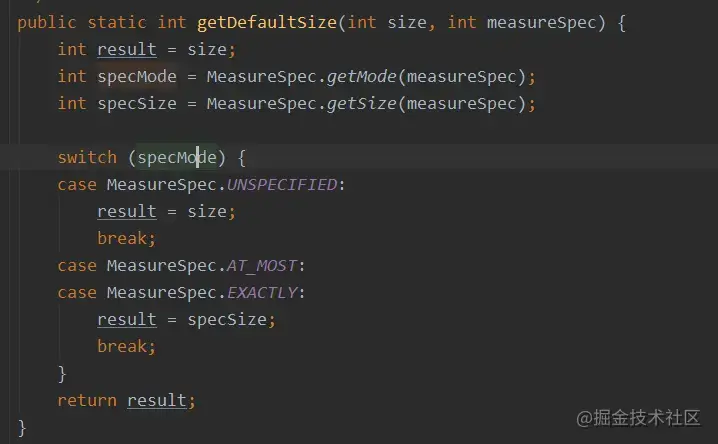

getDefaultSize 函数主要是根据测量模式，计算出默认的尺寸大小。

到这里，就应该需要对MeasureSpec的大小和测量模式解释一下，不然有的同学真一脸懵逼。MeasureSpec是View的静态内部类，代表一个32位的整型，高2位表示测量模式，低30位表示尺寸大小。 measure 函数的两个参数widthMeasureSpec，heightMeasureSpec，分别代表着父View对子View的宽高约束。从这里也可以看出，子View的大小由父View约束和子View自身自身约束共同确定。

通过MeasureSpec提供的一些静态方法，如 int getSize(int measureSpec) 、 int getMode(int measureSpec) ,可以获取到测量模式mode和大小size，分别为：

EXACTLY ：当View的layout_width或者layout_height设置为 match_parent 或具体的值时，该测量模式就是EXACTLY，表示父View对当前View的尺寸要求大小是size;
AT_MOST ：当View的 layout_width 或者 layout_height 属性设置为 wrap_content ，该测量模式就是AT_MOST,表示父View能给予当前View的最大的可用尺寸是size，具体用多少当前View自己决定;
UNSPECIFIED :表示父View对当前View没有任何约束，想要多大的尺寸当前View自己决定。

从 getDefaultSize 函数对测量模式 AT_MOST 和 EXACTLY 的处理方式看，自定义View继承View时，要格外注意 layout_width 或 layout_height 属性值为 wrap_content 的情况，因为它的表现就跟 match_parent 是一样的，有时需要根据具体情况去更改这种行为。

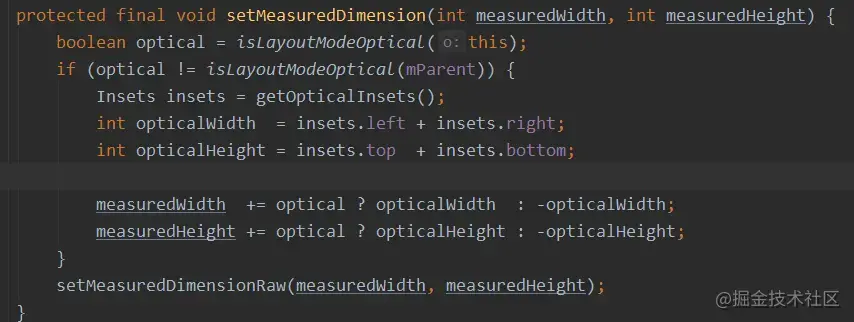

setMeasureDimension 函数开始跟 measure 函数类似，先判读一下 layoutModel 是否 optical bound ，进行宽高的调整，并调用 setMeasureDimensionRaw 函数。

setMeasureDimension 则是简单的赋值，设置 mPrivateFlags 标志位。这样就可以通过 getMeasuredWidth 与 getMeasuredHeight 函数来获取测量的宽高了。 注意： 重写 onMeasure 函数需要调用 setMeasureDimension 函数进行数据缓存。

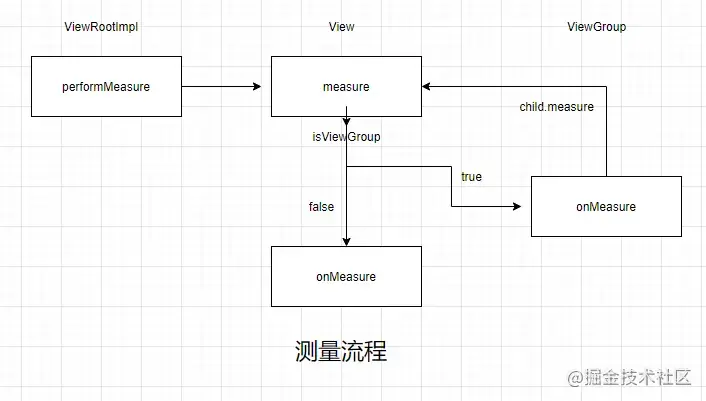

测量流程也就到此结束了。但仔细一想，发现不对劲，这里测量指的是View，那么ViewGroup呢？

ViewGroup是View的子类，而View的 measure 函数被被声明成了final，所以ViewGroup测量自身或者测量子View只能重写 onMeasure 函数。但在ViewGroup类仔细寻找，却没有发现重写 onMeasure 函数的痕迹。具体原因是因为具体的ViewGroup，如LinearLayout和RelativeLayout它们各自的测量方式是不一样的， onMeasure 需要它们具体去实现。但ViewGroup类提供了一些便捷的api，如 measureChildren 、 measureChildWithMargins 、 measureChild 等等。翻翻LinearLayout的 onMeasure 函数，最终也会调用View的 measure 函数，走View的测量流程。

因此自定义View或者ViewGroup，需要根据自身实现的功能去重写omMeasure函数，来测量自身或子View的大小

二、布局流程

上一节分析了测量流程，得知了每个View的宽高大小，这一节紧跟着分析布局流程，判断子View如何在父View进行定位。 performLayout 函数同样是在ViewRootImpl类的 performTraversals 函数中， performMeasure 函数之后。

可以看到， performLayout 函数很快就调用了View的 layout 函数进行布局流程。这里先不跟进去，只需要知道已经进行了一次布局，然后看 performLayout 函数的后续内容。

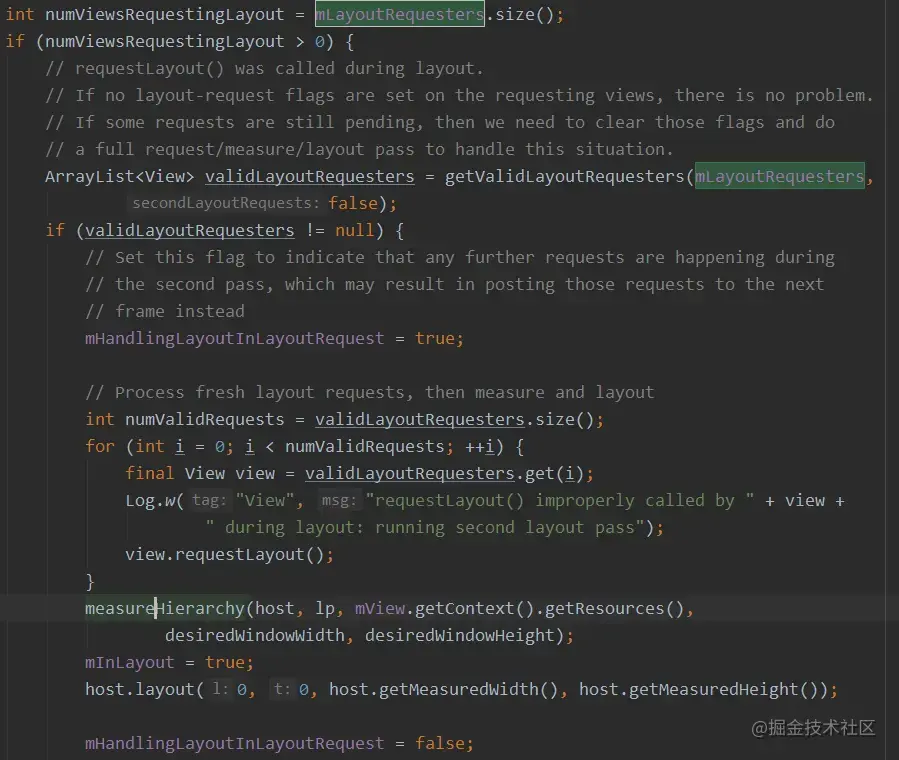

mLayoutRequesters 是一个保存了在布局过程中所有请求布局的View的列表。当列表不为空时候，需要对这些View进行处理。

在布局的过程中，可能View请求布局（即设置了 PFLAG_FORCE_LAYOUT ）,将它们存到列表 mLayoutRequesters 中，然后在布局结束后，第一次通过 getValidLayoutRequesters 函数判断这些View是否需要重新布局，判断条件就是当前View是否可见和设置了 PFLAG_FORCE_LAYOUT 标志。

如果返回值 validLayoutRequesters 不为空，重新设置他们的标志位 PFLAG_FORCE_LAYOUT ，并调用 measureHierarchy 函数，对它们进行View层级的测量，测量流程和整个界面测量流程是一致。然后再跟着重新布局一次 host.layout() 。

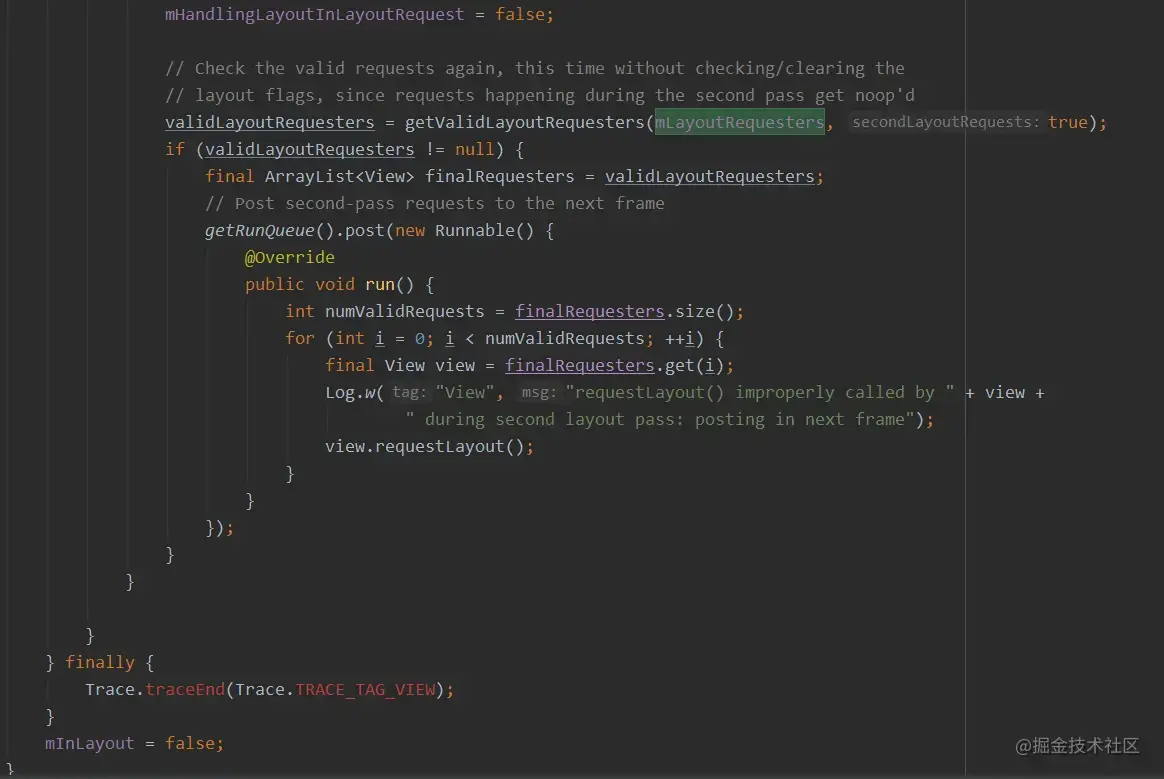

进行第二次判断是否还有在布局过程中，有View请求布局，如果有的话，判断有效的需要重新布局的View，这次判断忽略了 PFLAG_FORCE_LAYOUT 标志位，除了不可见的View，其他都列为需要有效的。然后留到下次帧再重新来过。

总结一下

在第一次布局的过程中，如果有View需要 requestLayout 函数（一般发生在ListView等的子View），则需要判断这些View是否可见或已经处理了 requestLaout 。如果有可见的、未处理 requestLayout 的View则需要进行View层次级别的测量，然后重新布局一次。然后进行第二次判断是否有View需要 requestlayout ，这次只判断是否可见。如果还有，这些View就留到下一帧进行吧，老子不管了。

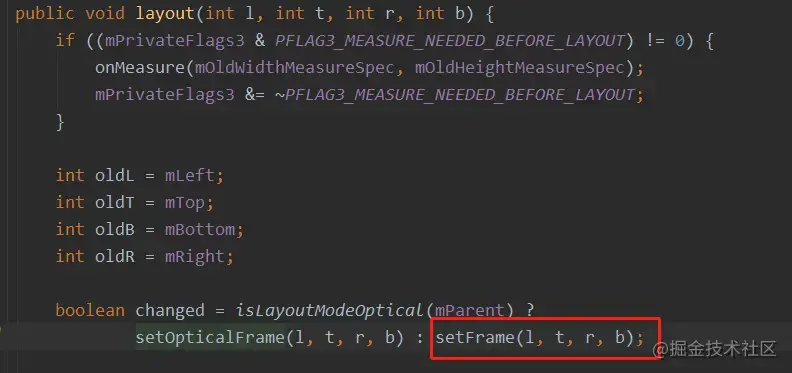

再回到第一次布局 host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight()); 。

setOpticalFrame 函数最终也会调用setFrame,只是追加了点效果边距长度。 setFrame 函数主要是对当前View在父View的位置进行确定，如果此时定位位置有变（四边有不一致），则changed返回的是true。在 setFrame 函数会调用 sizeChanged 函数，而 sizeChanged 函数会调用 onSizeChanged 函数。

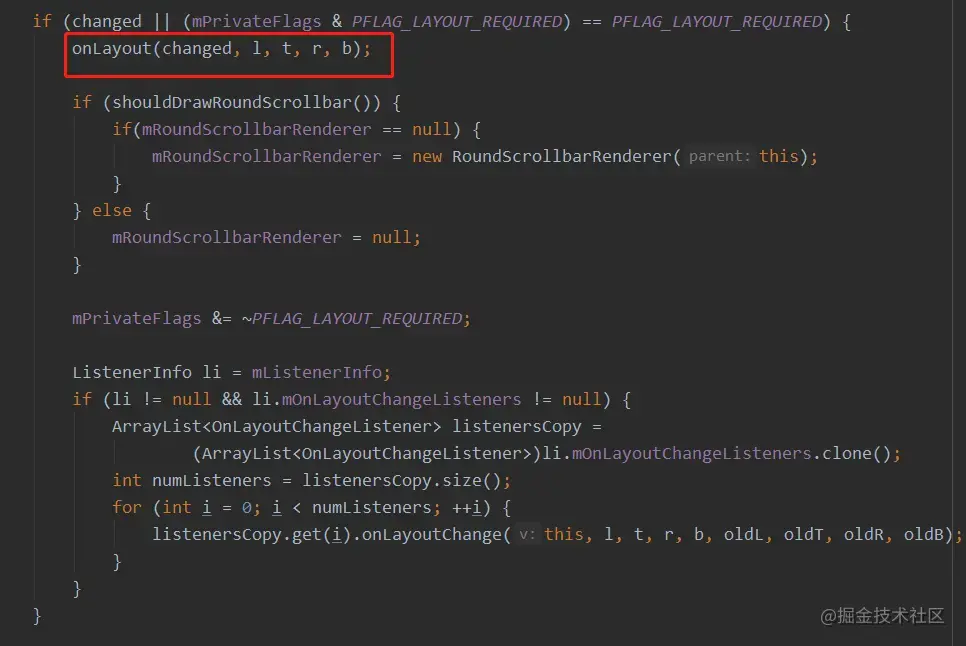

onLayout 函数在View中是一个空实现，而在ViewGroup未重写该方法。因为子View在父View位置，在不同的ViewGroup表现也是不同的，所以需要具体的ViewGroup根据自己的特性去重写。但这里我们注意到一个时机， onSizeChanged 函数的回调在 onMeasure 函数之后， onLayout 函数之前，在尺寸大小发生变化时会回调该方法。

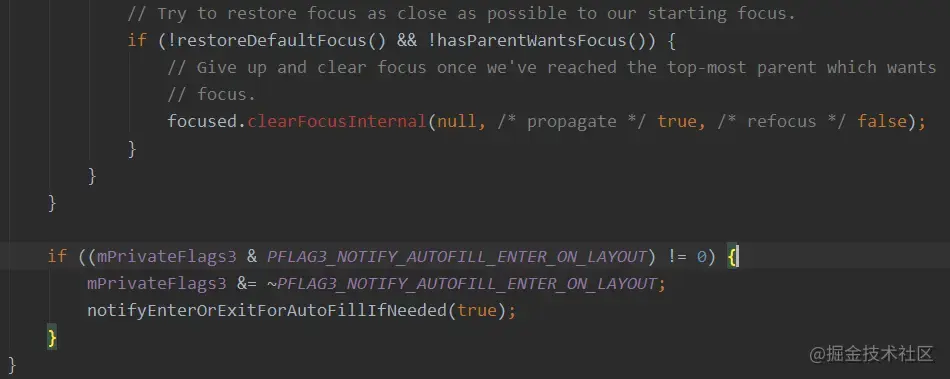

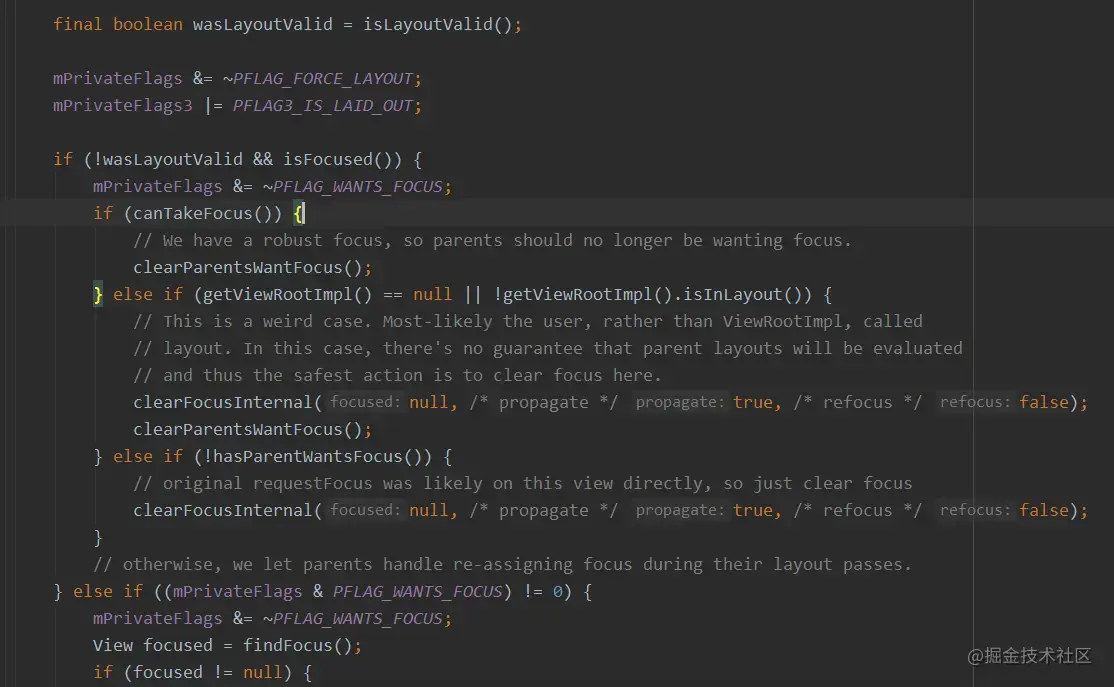

在调用 onLaout 函数后的主要进行 OnLayoutChangeListener 的回调和焦点的处理。 isLayoutValid 函数表示至少已经经历过一次布局了或者不会再进行其他布局了，就返回true。

到这里，布局流程基本也就结束了。

本节小结

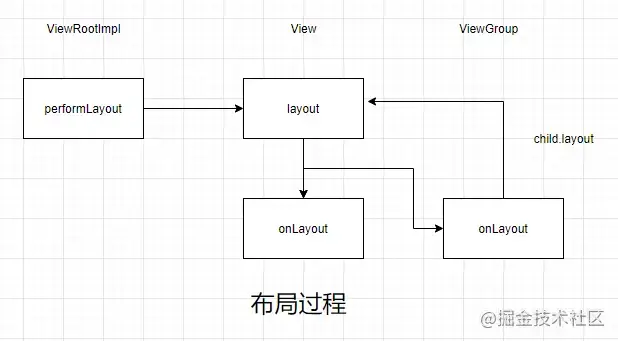

布局流程始于ViewRootImpl的 performTraversals 函数，然后调用自身的 performLayout 函数，对View进行布局，布局结束后对布局过程有请求布局的View进行View层级测量和布局。在View的 layout 函数中，通过 setFrame 对自身进行布局定位，如果位置发生变化则回调 onSizeChanged 函数。再而是调用 onLayout 函数。因此自定View无需重写 onLayout 函数，自定义ViewGroup则需要重写 onLayout 函数进行子View的布局。

三、绘制流程

经过测量、绘制，已经知道了View的大小，在父View的位置，那么接下来就是如何将View绘制出来，展现在屏幕。

绘制流程始于ViewRootImpl的 performTraversals 函数，调用自身的 performDraw 函数。

//ViewRootImpl.java
performTraversals=>performDraw=>draw=>drawSoftware=>View.draw

在 draw 函数中，主要是绘制区域 dirty 的确定，例如是否滚动、全部绘制等。

drawSoftware 函数就是通过软件去绘制的地方，主要根据dirty区域，生成并锁定canvas，而canvas就是绘制内容的区域。

而在View的 draw 函数，则是View的绘制的开始：

drawBackground=>onDraw=>dispatchDraw=>onDrawForeground=>drawDefaultFocusHighlight

在View的draw流程中，View一般重写 onDraw 函数， super.onDraw 后绘制自己的内容，表示所绘制内容在系统绘制的内容之后。而在ViewGroup中，如果需要覆盖在子View之上，应该是重写 dispatchDraw 函数，并调用 super.dispatchDraw 之后，因为 dispatchDraw 函数会去绘制所有子View的内容，在之前绘制的内容都会被覆盖。当然，也可以以 dispatchDraw 作为分界点，根据需要重写其他函数，绘制内容。

如果重写ViewGroup的 onDraw 函数,绘制的内容一般显示不出来，因为ViewGroup会优化从而跳过 onDraw 函数，可以通过设置背景或 setWillNotDraw(false) 来解决这个问题。

四、总结

通过学习Android的绘制流程，需要知道几点情况：

自定View时，需要考虑宽高设置 wrap_content 的情况，因为它的表现在测量阶段和 match_parent 是一致的。
重写View的 onDraw 函数，要避免在onDraw创建对象，因为onDraw会被调用多次，可以考虑在 onSizeChanged 函数创建。
如果View或ViewGroup需要改变自身大小，应该在 onMeasure 函数实现,并通过 setMeasureDimension 保存下来。
重写ViewGroup的 onDraw 函数时，要注意onDraw函数在整个draw流程的地位，以及它并不是都会被调用。

番外篇

1、MeasureSpec是什么？作用

MeasureSpec 在View中的一个静态内部类，能将一个32位整型拆分成测量模式和测量大小，代表着父View对子View的约束。32位的整型，高两位代表着测量模式，低三十位代表测量大小。通过位位运算，可以分别获取测量模式和大小，而合并成一个32位整型，只需要相加即可。

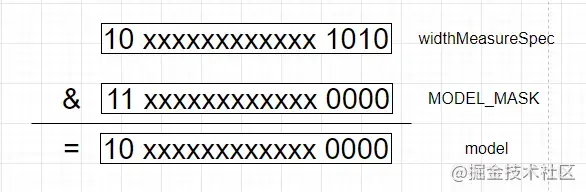

例如，给宽设置10,此时测量模式是精确模式EXACTLY,即01，用32位的整型表示应该是（暂且用xxx表示中间所有的0）

若求测试模式model,只需要和高两位都是1，低三十位都是0的 MODE_MASK 按位与即可。

代码：

public static int getMode(int measureSpec) {
