ffmpeg | 8路摄像头视频录制方案
1. 背景介绍
最近用c++写了个多路摄像头同时录制视频的工具，要求
- 实现在界面上可以预览多个摄像头的画面
- 点击录制按钮，多个摄像头可以同时录制视频
- 录制完成后，录制的视频要保存成文件，并且同步录制的视频帧数必须相同，否则无法对齐
- cpu利用率要尽可能低，如果利用率过高则会导致视频录制出现卡顿情况
2. 需求分析
这里也不是什么特别专业的分析，就是把项目过程中的一些细节和问题介绍一下，需求分析的顺序也是我解决问题的顺序
- 多个摄像头需要同时预览、录制，会用到多线程方法
- 如果用opencv编码视频，面临的问题就是无法设置码率，opencv的码率超级大，也会导致编码视频超级大，录制几秒钟就有十几MB
- 8路摄像头同时录制，如果所有任务都使用cpu执行，尽管是8核cpu，在编码时cpu也会满载
- 点击录制按钮，所有摄像头开始录制，如何确保所有摄像头同时开始编码第一帧，以及录制过程中如果对齐所有帧。如果不解决此问题，会导致每个摄像头录制的视频帧数有差别
3. 方案
3.1 多路预览
这里使用的是软龙格的VM16图像采集卡（不是广告，淘宝上我没找到相关的），他们提供了采集卡的c++ SKD，还提供了带有多线程预览的MFC界面，我们只需要二次开发即可。
3.2 码率设置
opencv虽然很方便，但是没法设置码率，会导致编码得到的视频超大。首先要注意码率是bit rate，并不是帧率frame rate。这个问题可以使用ffmpeg来解决，ffmpeg有非常多的编码格式，常用的就是使用h264编码成mp4文件。
3.3 降低CPU负载
这部分的解决方法是利用ffmpeg做硬件加速，由于机器是英特尔CPU，可以使用h264 qsv做硬件加速。可以通过下面的指令查看可以使用的编码器
ffmpeg -codecs此时可以通过指令，试试设备能不能用硬件加速
ffmpeg -f dshow -video_size 1024x768 -i video="Webcam C170" -vcodec h264_qsv D:\test.mp4但是这时要注意，摄像头读取的图片是YUV422（UYVY422）格式的，预览时是使用opencv的灰度Mat预览，编码时需要将UYVY转换成NV12格式才可以开启硬编码加速，否则会报错。而为了减少使用opencv Mat的中间过程，我们使用了libyuv这个库直接将UYVY数据转换成NV12数据。

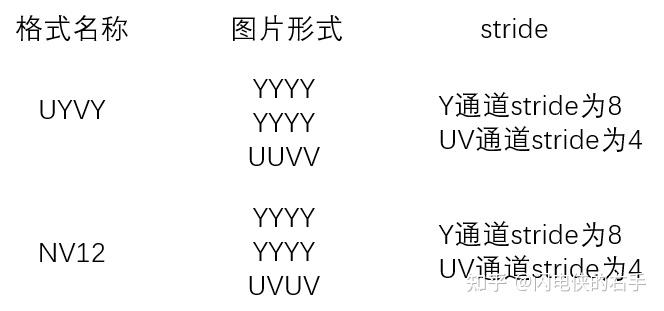

例如：宽4 高2的图片
至此，在win10的intel i7上可以实现8路全开录制的CPU利用率只有50%左右了。
3.4 帧同步
本来以为开启硬件加速就可以解放出cpu，画面不同步的问题也就自然解决了，事实证明没有。原因是我们无法知道到底哪一个子线程最先抓取到图片，也无法知道哪个子线程偷懒少写几帧或者比较勤奋多写了几帧。

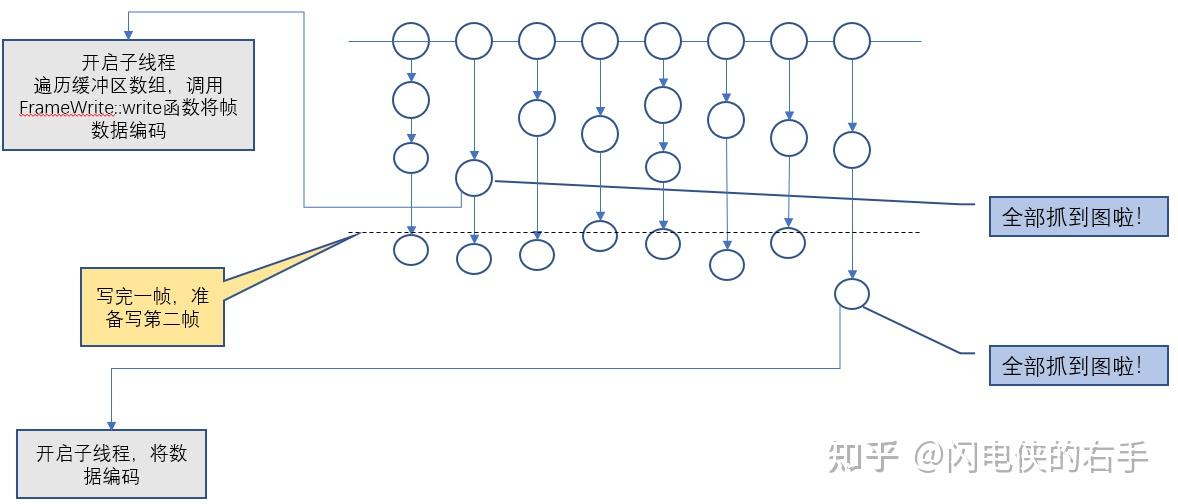

我的解决方案是：给定一个全局的缓冲区数组，用来存储8个摄像头抓到图片的数据，每个摄像头抓到一阵就存到数组对应的位置上，当判断8个摄像头都抓到图的时候，开启一个子线程，在子线程中遍历缓冲区数组，将每一个摄像头抓到的帧数据编码。
如果不使用子线程写，则写操作会占用当前摄像头的资源，导致当前摄像头不能抓图预览，卡住不动，同时其他摄像头抓到的帧数据只能做预览，而不能做编码，导致预览的这几帧全都浪费掉。
如果在程序最开始就开启线程，那么就要使用一个while true大循环，多占用资源。
应该还有更好的解决方案，但是当前的方案足以满足需求。
可以使用下面的指令验证每个视频的帧数是否相同
ffprobe -v error -count_frames -select_streams v:0 -show_entries stream=nb_read_frames -of default=nokey=1:noprint_wrappers=1 input.mp4编码帧数据代码
FrameWrite::FrameWrite(string filename, int w, int h)
this->filename = filename;
this->codec_id = AV_CODEC_ID_H264;
this->width = w;
this->height = h;
this->i = 0;
init();
FrameWrite::~FrameWrite()
if(pCodecCtx != NULL){ avcodec_free_context(&pCodecCtx);pCodecCtx = nullptr;}
if (pFmtCtx != NULL){avformat_free_context(pFmtCtx);pFmtCtx = nullptr;}
if (pFrame != NULL) {av_frame_free(&pFrame);pFrame = nullptr;}
if (vStream != NULL){av_freep(vStream); vStream = nullptr;}
if (pkt != NULL){av_packet_free(&pkt);pkt = nullptr;}
if (opt != NULL){av_dict_free(&opt);opt = nullptr;}
int FrameWrite::init()
if (avformat_alloc_output_context2(&pFmtCtx, nullptr, nullptr, filename.c_str()) < 0) {
av_log(nullptr, AV_LOG_FATAL, "Could not allocate context.\n");
return -1;
//Create and initialize a AVIOContext for accessing the resource indicated by url
if (avio_open2(&pFmtCtx->pb, filename.c_str(), AVIO_FLAG_READ_WRITE, nullptr, nullptr) < 0) {
av_log(nullptr, AV_LOG_FATAL, "Failed to open output file.\n");
return -1;
//Add a new stream to a media file
vStream = avformat_new_stream(pFmtCtx, nullptr);
if (!vStream) {
av_log(nullptr, AV_LOG_FATAL, "Failed to create stream channel.\n");
return -1;
//Set codec parameter
vStream->codecpar->width = width;
vStream->codecpar->height = height;
vStream->codecpar->bit_rate = 4000000; # 码率
vStream->codecpar->format = AV_PIX_FMT_NV12; # NV12 格式
vStream->codecpar->codec_type = AVMEDIA_TYPE_VIDEO;
vStream->codecpar->codec_id = AV_CODEC_ID_H264;
pCodec = avcodec_find_encoder_by_name("h264_qsv");
if (!pCodec) {
av_log(nullptr, AV_LOG_FATAL, "Can not find encoder.\n");
return -1;
//Allocate an AVCodecContext and set its fields to default values
pCodecCtx = avcodec_alloc_context3(pCodec);
if (!pCodecCtx) {
av_log(nullptr, AV_LOG_FATAL, "Could not allocate a codec context.\n");
return -1;
//Fill the codec context based on the values from the supplied codec parameters
if (avcodec_parameters_to_context(pCodecCtx, vStream->codecpar) < 0) {
av_log(nullptr, AV_LOG_FATAL, "Codec not fill the codec context.\n");
return -1;
//Set codec context parameter
pCodecCtx->gop_size = 250;
pCodecCtx->max_b_frames = 0;
pCodecCtx->time_base.num = 1;
pCodecCtx->time_base.den = FRAME_RATE;
pCodecCtx->bit_rate = 4000000;
pCodecCtx->qmin = 10;
pCodecCtx->qmax = 51;
pCodecCtx->qcompress = 0.6;
av_opt_set(pCodecCtx->priv_data, "preset", "veryfast", 0);
//Open codec
if (avcodec_open2(pCodecCtx, pCodec, nullptr) != 0) {
av_log(nullptr, AV_LOG_FATAL, "Open encoder failure.\n");
return -1;
//Allocate an AVPacketand set its fields to default values
pkt = av_packet_alloc();
if (!pkt) {
av_log(nullptr, AV_LOG_FATAL, "Failed to initialize AVpacket.\n");
return -1;
pFrame = av_frame_alloc();
if (!pFrame) {
av_log(nullptr, AV_LOG_FATAL, "Failed to allocate an AVFrame.\n");
return -1;
pFrame->width = pCodecCtx->width;
pFrame->height = pCodecCtx->height;
pFrame->format = pCodecCtx->pix_fmt;
//Allocate new buffer(s) for audio or video data
if (av_frame_get_buffer(pFrame, 0) < 0) {
av_log(nullptr, AV_LOG_FATAL, "Could not allocate the video frame data.\n");
return -1;
//int frame_rate = FRAME_RATE;
//av_dict_set_int(&opt, "video_track_timescale", frame_rate, 0);
//Allocate the stream private data and write the stream header to an output media file
//avformat_write_header(pFmtCtx, &opt);
return 1;
// 写入一帧NV12数据： y通道数据， uv通道数据
int FrameWrite::write(unsigned char* yBuf, unsigned char* uvBuf)
pFrame->data[0] = yBuf;
pFrame->data[1] = uvBuf;
pFrame->pts = i++;
int res = avcodec_send_frame(pCodecCtx, pFrame);
if (res < 0) {
av_log(nullptr, AV_LOG_FATAL, "Error sending a frame for encoding.\n");
return -1;
while (res >= 0) {
//Read encoded data from the encoder
res = avcodec_receive_packet(pCodecCtx, pkt);
if (res == AVERROR(EAGAIN) || res == AVERROR_EOF) {
break;
if (res < 0) {
av_log(nullptr, AV_LOG_FATAL, "Error during encoding.\n");
return -1;
if (res >= 0) {
pkt->stream_index = 0;
//Write a packet to an output media file
av_write_frame(pFmtCtx, pkt);
av_packet_unref(pkt);
av_log(nullptr, AV_LOG_INFO, "frame pts: %d\n", i);
// 录制好后，清空缓存，写入视频尾
int FrameWrite::flush()
int res = avcodec_send_frame(pCodecCtx, NULL);
if (res < 0) {
av_log(nullptr, AV_LOG_FATAL, "Error sending a frame for encoding.\n");
return -1;
while (res >= 0) {
//Read encoded data from the encoder
res = avcodec_receive_packet(pCodecCtx, pkt);
if (res == AVERROR(EAGAIN) || res == AVERROR_EOF) {
break;
if (res < 0) {
av_log(nullptr, AV_LOG_FATAL, "Error during encoding.\n");
return -1;
if (res >= 0) {
pkt->stream_index = 0;
//Write a packet to an output media file
av_write_frame(pFmtCtx, pkt);
av_packet_unref(pkt);
//Write the stream trailer to an output media file and free the file private data
av_packet_free(&pkt);
