关卡展示
本关要求在时间到达【开启时间】时开启报警器，在到达【关闭时间】时关闭报警器。同时，在报警器开启的状态下，当传感器的值 ≥20 时，启动报警输出（将【闹钟】端口置为 100），其余时刻关闭报警输出（将【闹钟】端口置为 0）。这里的“闹钟”应该属于翻译错误，英文原文是 alarm，这里根据上下文语境应当翻译为“报警”。
这道题很明显是一个【与】逻辑，仅当“报警器开启”及“传感器值 ≥20”两个条件同时成立时，【报警】端口才为 100。我们首先想到的是：用两块芯片分别计算并输出两个条件的逻辑值，并使用【与门】处理后将最终的值送入【报警】端口。
元件面板中，【LC70G08】这个元件为【与门】。仅当其输入端的两个值都为 100 时，输出端上方的值才为 100，其余情况输出端上方的值都为 0。输出端下方的值则为【与非门】，与输出端上方的值互反。
我们向开发板中拖入两块【MC4000】芯片和一块【LC70G08】（与门），并按下图所示放置好各元件，书写好代码：
如上图所示，【开启时间】和【关闭时间】分别接在上方 MC4000 的 x0 和 x1 口上，而实时的 RTC 时间接在了 p0 口上。所以上方的芯片里，我们需要随时判定 p0 的值是否等于 x0 或 x1。一旦等于两者之一，就需要改变 p1 口的值（用于打开/关闭报警器）。
下方的 MC4000 芯片里的代码，相信看到这一节的你已经很熟悉了，一个最基本的判断，当【传感器】的值 <20 时向 p1 输出 0，否则输出 100。
将以上两块芯片输出的逻辑值做与运算，最终结果输出给【报警】端口。
点击左下角的【模拟】，稍等片刻，便会弹出结算界面：
优化三项指标
上一个方案的结算界面里，我们可以发现三项指标都没有达到最佳。如果你仔细观察，可以发现我们的 MC4000 芯片没有得到充分利用，两块芯片都没有用到 acc 寄存器。那我们可不可以用 acc 寄存器代替一块单独的芯片来存储报警器的开/关值，然后再使用测试指令来实现与门呢？答案是可以的！
这时候，我们要介绍一块功能更强大的芯片：MC6000。它是 MC4000 的老大哥，各项功能特性均完爆小弟 MC4000，不过成本上贵 2 块钱，占用的体积稍微大一些：
MC6000 比 MC4000 多了两个用于传输的 x 口、额外的五行代码空间、一个额外的寄存器 dat。这里要说明一下，虽然 MC6000 有一个额外的寄存器 dat，但是所有的数学运算仍然只能在 acc 中进行。类似 add dat 1 这样的指令是不存在的。dat 寄存器除了不能进行数学运算外，其余方面和 acc 寄存器无异。
这道题共有两个简单输入（时间、传感器）、两个 x 输入（开启时间、关闭时间）和一个简单输出（报警），所以需要连接五个接口。考虑到【报警】这个输出只有 0 和 100 两种值，所以可以经由 DX-300 中转，由 p 口输出改为 x 口输出。这样我们一共需要连接 2 个 p 口和 3 个 x 口，一块 MC6000 芯片足矣。如果我们改用 MC6000 + DX-300，可以省掉一块钱的成本。后面我们会发现，采用此套方案后，不仅仅是成本，三项指标都会比上一个方案更优！
电路图及代码如下图所示：
我们用 acc 寄存器来表示报警器的开/关状态。当 p1（时钟）的值到达 x0（开启时间）或 x1（关闭时间）时，相应地更改 acc 寄存器的值。然后我们检测 p0（传感器）的值是否 <20（tlt p0 20）。若 <20，则无视报警器的开关状态，强制输出 0（+ mov 0 x2）；否则输出的值跟报警器的开关状态一致（- mov acc x2）。由于 DX-300 的 p2 口和报警输出相连接，所以我们给 DX-300 传的三位数里，百位为 0 时报警输出关闭，百位为 1 时报警输出开启。和直接通过 p 口传 0/100 的效果完全一致。
此时我们再运行程序，观察结算界面：
可以发现三项指标相比前一个方案都有所提升！
极致优化电量
我们观察时序图，可以发现以下两条规律：
-
实时时钟在下一秒钟的值总是当前时钟值 +1。特殊地，如果当前的时钟值是 95，那么下一秒的时钟值会归零重新计时。或者可以这么说，下一秒钟的时钟值 = (当前时钟值 +1) mod 96。
-
时钟跨度是 0~96，而一个样例只有 60 秒周期，所以报警器最多只会开启、关闭一次。同时我们可以发现，题目中给的每个样例的 60 秒周期里，报警器都是先开启后关闭。
根据以上两条规律，我们可以在报警器开启前提前计算好需要等待的秒数，在此期间令芯片一直休眠，不去检测传感器的状态。休眠结束后再进入正常的检测环节。同样地，一旦到达关闭时间，就令芯片执行 slp 999，让芯片“永久睡眠”下去，和开启前一样，不再检测传感器的状态。如此做，即可省下大量电量。代码如下：
前 5 行代码用来计算当前时间距离【开启时间】有多远。我们用开启时间减去当前时间（@ mov x0 acc, @ sub p1），并检测差值是否为负数（@ tlt acc 0）。如果差值为负数，说明开启时间在下一个 0~95 的循环周期里（例如：当前时间 95，开启时间 0，那么需要等待 1 秒钟），那么就要把 acc 加上 96 得到正确的等待时间（+ add 96）。计算好了等待时间后，睡眠这么长时间（@ slp acc）后，报警器自动开启。
第 6~9 行的代码完成的任务是【已知报警器打开的状态下】，检测传感器的值是否 <20，以此决定是否需要报警。
第 10~12 行的代码用于实时监测当前时间是否已到达【关闭时间】。尚未到达时，由于激活的是 - 前缀的指令，所以会跳回第 6 行（第一条非 + 非 @ 前缀指令）执行。一旦到达，则向报警口输出 0（关闭报警），然后 slp 999 永久睡眠。
点击左下角的【模拟】，稍等片刻，进入结算界面：
可以看到此时电量消耗骤降到了 230，因为在报警器关闭的状态下，芯片便不再探测传感器的值，也不再改变报警输出的值，因此电量被大幅节省。
2022 年 9 月 6 日更新：更极致的省电方案——预计算睡眠时间 + 使用与门
上一版方案里，我们预先计算好了当前时间距离开启时间有多远，以便在到达开始时间前保持睡眠状态。可开始工作后，我们却使用了反复判断是否到达关闭时间的做法，效率上有所浪费。
此时我们再回看初版使用了与门的那个方案，那个方案里，两块芯片分工合作，一个控制总开关，一个控制传感器子开关，两个开关量用与门串联作为报警器的输出。这里，我们只需要把控制总开关的芯片由【每秒判断是否打开或关闭总开关】改为【预先计算好睡眠时间，定时打开或关闭总开关】，即可形成一个完美的省电方案。电路图和代码如下：
这次，为了布线上的方便，我们将控制总开关的芯片挪到了下方，同时因为代码行数到达了 10 行，芯片也升级为了 MC6000。
第 1~4 行计算的是 (start - now + 96) mod 96 的值，即当前时间距离开始时间有多远。计算完成后，执行第 5 行的 slp 指令，令芯片睡眠这么长时间。
第 6~9 行计算的是 (end - start + 96) mod 96 的值，即结束时间距离开始时间有多远。计算完成后，执行第 10 行的 gen 指令，令 p1 口输出这么长时间的 100 信号，然后当到达关闭时间后，清除 p1 口信号并永久睡眠。

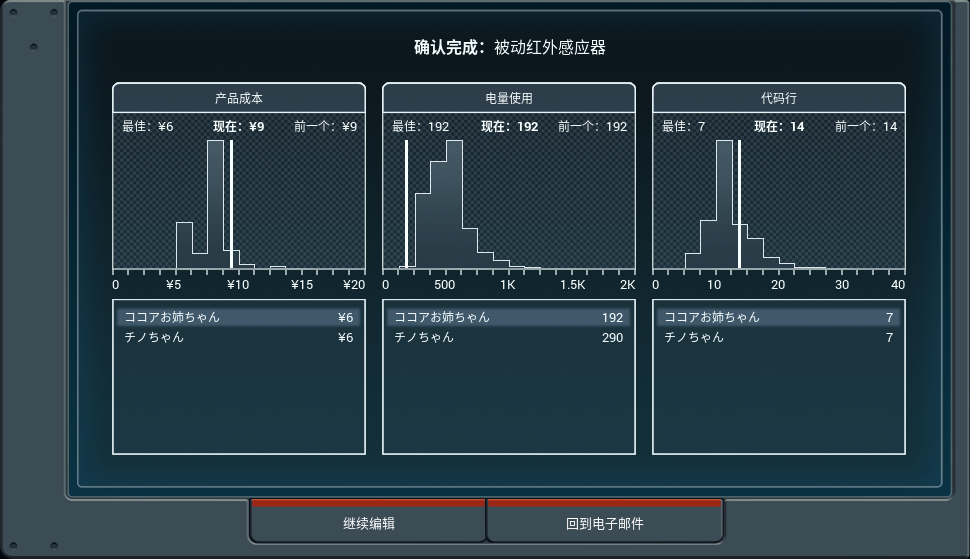

点击左下角的【模拟】，稍等片刻，便会弹出结算界面：
电量由 230 进一步降低到了 192。
