从零开始的机器学习实战（十六）：强化学习

本章是《Hands-On Machine Learning with Scikit-Learn & TensorFlow》的最后一章

强化学习（RL）是近些年深度学习最令人激动的领域之一，虽然早在1950s强化学习就有了研究，但没有搞出什么大新闻，但在2013年有了革命性的成果，Deepmind的研究者用RL成功设计了一个玩雅达利游戏的项目，仅仅输入游戏像素而不需要了解先验知识，2016年又设计了可以打败围棋冠军李世石的系统，这在历史上是从未接近过的目标！关键在于他们将深度学习运用到强化学习领域，结果却超越了他们最疯狂的设想。现在RL依旧是最活跃的领域，Deepmind也被谷歌在2014年以超过五亿美元收购。

学习优化奖励

在强化学习中，智能体在环境中观察并做出决策，作为回报，它们获得奖励（你可以认为正奖励代表愉快，负奖励代表痛苦），它的目标就是让愉快最大，痛苦最小。

这是一个相当广泛的设置，可以适用于各种各样的任务。下面有几个例子

• 智能体可以是控制一个机械狗的程序。环境就是真实的世界，智能体通过许多的传感器例如摄像机或者传感器来观察，它可以通过给电机发送信号来行动。到达目的正奖励，浪费时间或者走错方向或摔倒了就得到负奖励。
• 智能体可以是控制 MS.Pac-Man 的程序（雅达利游戏仿真），行为是 9 个操纵杆位（上下左右中间等等），观察是屏幕，回报就是游戏点数。
• 智能体也可以是棋盘游戏的程序例如：围棋。
• 智能体调整到目标温度以节能时会得到正奖励，当人们需要自己去调节温度时它会得到负奖励，所以智能体必须学会预见人们的需要。
• 智能体观测股票市场价格以实时决定买卖。奖励的依据显然为挣钱或者赔钱。

也可以没有正奖励，比如智能体在迷宫内每时每刻都受到负奖励，因此要尽快走出去

策略搜索

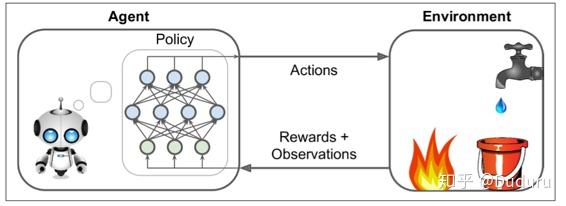

策略是智能体用来决定如何行动的，比如，策略是一个神经网络，观测时输入，行为是输出，如图：

策略可以是任何算法，甚至不必是确定的。比如，你训练一个智能吸尘器，奖励是30分钟内的吸尘数量，它的策略是以p的概率直走，以1-p的概率转弯，角度在-r到r之间随机选择。策略是随机策略。

我们怎么来训练呢，我们要选取两个策略参数，P和R，我们需要进行策略搜索，当然可以尝试多次随机组合，但是在通常参数空间太大的情况下，随机的选择就像大海捞针。比较有效的方法有：

• 遗传算法。如随机创造100个第一代的策略基因，随后杀死 80 个糟糕的策略，让 20 个幸存策略繁衍 4 代。后代只是它父辈基因的复制加上一些随机变异，迭代下去找到好的策略。
• 优化技术，通过评估奖励关于策略参数的梯度( 策略梯度 (PG))，跟随梯度向更高的奖励（梯度上升）调整这些参数。如，吸尘器机器人，你可以稍微增加概率P并评估这是否增加了机器人在 30 分钟内拾起的灰尘的量；如果确实增加了，就相对应增加 P ，否则减少 P 。

我们将使用 Tensorflow 来实现 PG 算法，但是我们需要首先智能体创造一个生存的环境，所以现在是介绍 OpenAI 的时候了。

OpenAI 的介绍

强化学习的一个挑战是，要训练智能体，就要首先有一个环境，比如你要智能体学习玩雅达利游戏，你要有一个雅达利游戏的仿真，你要训练一个行走的机器人，环境可以是真实世界，但这样通常有很多限制：跌倒了你不能简单的撤销，也不能加速训练即使你计算力强大，同时训练1000个机器人价值昂贵，简而言之，训练在现实世界中是困难和缓慢的，所以你通常需要一个模拟环境，至少需要引导训练。

OpenAI gym 是一个工具包，它提供各种各样的模拟环境（雅达利游戏，2D/3D物理环境），来帮助你训练RL算法程序。

$ pip install --upgrade gym #pip安装

然后创建一个环境，例中是 CartPole 环境。这是一个 2D 模拟，其中推车可以被左右加速，以平衡放置在它上面的平衡杆（如图）：需要使用 reset() 初始化，会返回第一个观察结果，观测的结果包含四个浮点的 1D Numpy 向量：这些浮点数代表推车的水平位置（0 为中心）、其速度、杆的角度（0 维垂直）及其角速度。

>>> import gym
>>> env = gym.make("CartPole-v0")
[2016-10-14 16:03:23,199] Making new env: MsPacman-v0
>>> obs = env.reset()
array([-0.03799846,-0.03288115,0.02337094,0.00720711])
>>> env.render() #render()方法显示如图所示的环境

来询问环境什么动作是可能的：

>>> env.action_space
Discrete(2)

表示可能的动作是整数 0 和 1，表示向左（0）或右（1）的加速。其他环境可能有更多的动作。因为杆子向右倾斜，让我们向右加速推车：

>>> action = 1  # accelerate right
>>> obs, reward, done, info = env.step(action)
array([-0.03865608,  0.16189797,  0.02351508, -0.27801135])
>>> reward
False
{}

step() 表示执行给定的动作并返回四个值：

• obs :新的观测，小车现在正在向右走（ obs[1]>0 ）。平衡杆仍然向右倾斜（ obs[2]>0 ），但是他的角速度现在为负（ obs[3]<0 ），所以它在下一步后可能会向左倾斜。
• reward ：无论做什么，每一步都会得到 1.0 奖励，所以游戏的目标就是尽可能长的运行。
• done ：当游戏结束时这个值会为 True 。当平衡杆倾斜太多，之后，必须重新设置环境
• info ：提供额外的调试信息。这些数据不应该用于训练（这是作弊）。

我们编写一个简单的策略，当杆向左倾斜时向左加速，当杆向右倾斜时向右加速：

def basic_policy(obs):
    angle = obs[2]
    return 0 if angle < 0 else 1
totals = []
for episode in range(500):
    episode_rewards = 0
    obs = env.reset()
    for step in range(1000): # 最多1000 步，我们不想让它永远运行下去
        action = basic_policy(obs)
        obs, reward, done, info = env.step(action)
        episode_rewards += reward
        if done:
            break
    totals.append(episode_rewards)
>>> import numpy as np
>>> np.mean(totals), np.std(totals), np.min(totals), np.max(totals)
(42.125999999999998, 9.1237121830974033, 24.0, 68.0)

我们发现最多只有68步，这不理想。从模拟中可以观察到推车越来越强烈地左右摆动，直到平衡杆倾斜太多。

神经网络策略

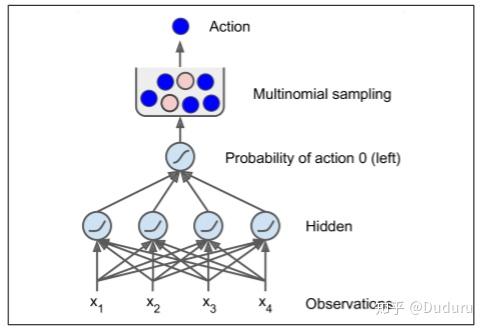

让我们创建一个神经网络策略：和之前的一样，把观测作为输入，动作作为输出。在CartPole里，只需要一个神经元来决定左或右，如图，输出代表动作0（左）的概率

假设输出是0.7，我们将有0.7概率向左，0.3概率向右。这可能让你感到奇怪？为什么不选择概率高的呢？

实际上，我们需要使智能体在 探索新的行为 和 利用那些已知可行的行动 之间找到正确的平衡。比如你去餐馆就餐，如果每次都点最爱吃的，就会错过机会探索一些新出的菜品，即使它们更好吃。

这个CartPole 问题是简单的，它无噪声也观测到了全部状态。因此无需考虑过去，但是在其他环境下，你可能需要考虑过去。比如，有一些隐藏状态，那么你也需要考虑过去，例如环境仅有推车的位置，你要考虑先前的观测，以便估计当前的速度；或者观测是有噪声的的，通常你想用过去的观察来估计最可能的当前状态。

import tensorflow as tf
from tensorflow.contrib.layers import fully_connected
# 1. 声明神经网络结构
n_inputs = 4  # == env.observation_space.shape[0]
n_hidden = 4  # 这只是个简单的测试，不需要过多的隐藏层
n_outputs = 1 # 只输出向左加速的概率
initializer = tf.contrib.layers.variance_scaling_initializer()
# 2. 建立神经网络
X = tf.placeholder(tf.float32, shape=[None, n_inputs])
hidden = fully_connected(X, n_hidden, activation_fn=tf.nn.elu,weights_initializer=initializer)
# 隐层激活函数使用指数线性函数
logits = fully_connected(hidden, n_outputs, activation_fn=None,weights_initializer=initializer)
outputs = tf.nn.sigmoid(logits) #如果多个状态，可能需要softmax
# 3. 在概率基础上随机选择动作
p_left_and_right = tf.concat(axis=1, values=[outputs, 1 - outputs])
#如果softmax输出全部概率，此处可不必
action = tf.multinomial(tf.log(p_left_and_right), num_samples=1) #按概率随机选择一个
init = tf.global_variables_initializer()

评价行为：信用分配问题

如果我们知道每步最好的行为，训练很容易的，我们只要最小化目标和输出的交叉熵就可以了。但是强化学习奖励常常是稀疏和延迟的，假设100步杆子没有倒下来，我们不知道哪些步是获得好结果的关键，如果某次杆子倒下去了，最后一步也不该负全责，可能之前某次已经出了大的偏差。这被称为信用分配问题：当智能体得到奖励时，很难知道哪些行为应该被信任（或责备）。就像一只小狗在行为良好后的几小时得到奖励，它会明白它为什么获得回报吗？

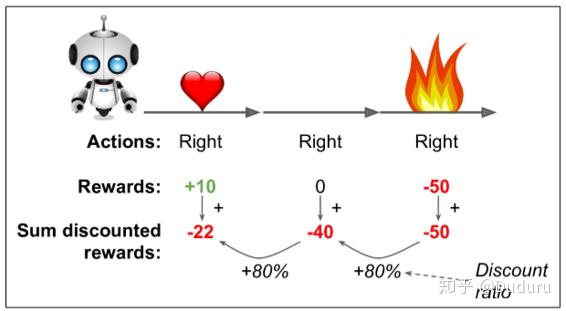

一个通常的方法是，评价一个策略基于未来的步骤奖励的总和，通常会用一个衰减率r，如图所示，假设r=0.8，第3步获得-50的奖励，那么依次按0.8向前递推，第二部的奖励是-40，第一步是-22。如果衰减率接近0，那么未来的奖励就无足轻重，如果衰减率接近1，那么未来和现在一样重要。典型的衰减率通常为是 0.95 或 0.99。如果衰减率为 0.95，那么未来 13 步的奖励大约是即时奖励的一半（ 0.95^{13}\approx0.5 ），而当衰减率为 0.99，未来 69 步的奖励是即时奖励的一半。在 CartPole 环境下，行为具有相对短期的影响，因此选择 0.95 的衰减率是合理的。

当然，如果好的动作后面跟着坏的动作，好的动作也会受到牵连得到低分，但是我们训练的足够久的话，好动作平均会比坏的动作得分要高，因此我们要训练多轮，并对每个动作的得分进行标准化。

策略梯度

正如前面所讨论的，策略梯度（PG）算法沿着高回报的梯度来优化策略参数。一种流行的 PG 算法，称为增强算法，在 1992 由 Ronald Williams 提出。这是一个常见的变体：

1. 首先，让神经网络策略玩几次游戏，并在每一步计算梯度，这使得智能体更可能选择行为，但不应用这些梯度。
2. 运行几次后，计算每个动作的得分（如上）。
3. 每个梯度向量乘以相应的动作得分：分数为正的（好的动作），应用较早计算的梯度，增大未来选择的概率。但是，分数是负的（坏动作），应用负梯度来减小可能。
4. 最后，计算所有得到的梯度向量的平均值，并使用它来执行梯度下降步骤。

下面是TF的实现

在执行阶段，算法将运行策略，并在每个步骤中评估这些梯度张量并存储它们的值。在多次运行之后，它如先前所解释的调整这些梯度（即，通过动作分数乘以它们并使它们归一化），并计算调整后的梯度的平均值。接下来，需要将结果梯度反馈到优化器，以便它可以执行优化步骤。这意味着对于每一个梯度向量我们需要一个占位符。

n_inputs = 4
n_hidden = 4
n_outputs = 1
initializer = tf.contrib.layers.variance_scaling_initializer()
learning_rate = 0.01
X = tf.placeholder(tf.float32, shape=[None, n_inputs])
hidden = fully_connected(X, n_hidden, activation_fn=tf.nn.elu,weights_initializer=initializer)
logits = fully_connected(hidden, n_outputs, activation_fn=None,weights_initializer=initializer)
outputs = tf.nn.sigmoid(logits)
p_left_and_right = tf.concat(axis=1, values=[outputs, 1 - outputs])
action = tf.multinomial(tf.log(p_left_and_right), num_samples=1)
y = 1. - tf.to_float(action)
cross_entropy = tf.nn.sigmoid_cross_entropy_with_logits(labels=y, logits=logits)
optimizer = tf.train.AdamOptimizer(learning_rate)
grads_and_vars = optimizer.compute_gradients(cross_entropy)
#调用优化器的compute_gradients()方法，而不是minimize()方法。这是因为我们想要在使用它们之前调整梯度
gradients = [grad for grad, variable in grads_and_vars]
gradient_placeholders = []
grads_and_vars_feed = []
for grad, variable in grads_and_vars:
    gradient_placeholder = tf.placeholder(tf.float32, shape=grad.get_shape())
    gradient_placeholders.append(gradient_placeholder)
    grads_and_vars_feed.append((gradient_placeholder, variable))
training_op = optimizer.apply_gradients(grads_and_vars_feed)
#调用优化器的apply_gradients()函数，该函数接受梯度向量/变量对的列表。
#我们不给它原始的梯度向量，而是给它一个包含更新梯度的列表
init = tf.global_variables_initializer()
saver = tf.train.Saver()

计算总折扣奖励，给予原始奖励，以及归一化多次循环的结果

def discount_rewards(rewards, discount_rate):
    discounted_rewards = np.empty(len(rewards))
    cumulative_rewards = 0
    for step in reversed(range(len(rewards))):
        cumulative_rewards = rewards[step] + cumulative_rewards * discount_rate
        discounted_rewards[step] = cumulative_rewards
    return discounted_rewards
def discount_and_normalize_rewards(all_rewards, discount_rate):  #归一化
    all_discounted_rewards = [discount_rewards(rewards) for rewards in all_rewards]
    flat_rewards = np.concatenate(all_discounted_rewards)
    reward_mean = flat_rewards.mean()
    reward_std = flat_rewards.std()
    return [(discounted_rewards - reward_mean)/reward_std
                    for discounted_rewards in all_discounted_rewards]

n_iterations = 250      # 训练迭代次数
n_max_steps = 1000      # 每一次的最大步长
n_games_per_update = 10 # 每迭代十次训练一次策略网络
save_iterations = 10    # 每十次迭代保存模型
discount_rate = 0.95
with tf.Session() as sess:
    init.run()
    for iteration in range(n_iterations):
        all_rewards = []    #每一次的所有奖励
        all_gradients = []  #每一次的所有梯度
        for game in range(n_games_per_update):
            current_rewards = []   #当前步的所有奖励
            current_gradients = [] #当前步的所有梯度
            obs = env.reset()
            for step in range(n_max_steps):
                action_val, gradients_val = sess.run([action, gradients],
                feed_dict={X: obs.reshape(1, n_inputs)}) # 一个obs
                obs, reward, done, info = env.step(action_val[0][0])
                current_rewards.append(reward)
                current_gradients.append(gradients_val)
                if done:
                    break
           all_rewards.append(current_rewards)
           all_gradients.append(current_gradients)
        # 此时我们每10次运行一次策略，即使用迭代10次的结果来优化当前的策略。
        all_rewards = discount_and_normalize_rewards(all_rewards)
        feed_dict = {}
        for var_index, grad_placeholder in enumerate(gradient_placeholders):
            # 将梯度与行为分数相乘，并计算平均值
            mean_gradients = np.mean(
               [reward * all_gradients[game_index][step][var_index]
                    for game_index, rewards in enumerate(all_rewards)
                    for step, reward in enumerate(rewards)],
                axis=0)
            feed_dict[grad_placeholder] = mean_gradients
        sess.run(training_op, feed_dict=feed_dict)
        if iteration % save_iterations == 0:
            saver.save(sess, "./my_policy_net_pg.ckpt")

在运行了这 10 次之后，我们使用 discount_and_normalize_rewards() 函数计算动作得分；我们遍历每个可训练变量，在所有次数和所有步骤中，通过其相应的动作分数来乘以每个梯度向量；并且我们计算结果的平均值。最后，我们运行训练操作，给它提供平均梯度（对每个可训练变量提供一个）。我们继续每 10 个训练次数保存一次模型。

尽管它相对简单，但是该算法是非常强大的。你可以用它来解决更难的问题，而不仅仅是平衡一辆手推车上的平衡杆。事实上，AlphaGo 是基于类似的 PG 算法（加上蒙特卡罗树搜索，这超出了本书的范围）。

马尔可夫决策过程

在20世纪初，Markov 研究了没有记忆的随机过程，称为 马尔可夫链 。它具有固定数量的状态，并且在每个步骤中随机地从一个状态演化到另一个状态。它从状态 S 演变为状态 S' 的概率是固定的，它只依赖于 (S, S') 对，而不是依赖于过去的状态（没有记忆）。

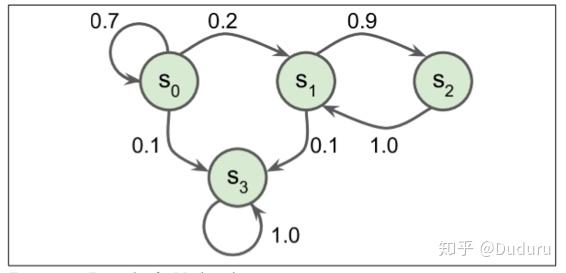

下图展示了一个例子。从状态 S0 开始，下一步有 70% 的概率保持不变。但最终必然离开那个状态，并且永远不会回来，因为没有其他状态回到 S0 。如果它进入状态 S1 ，那么它很可能会进入状态 S2 （90% 的概率），然后立即回到状态 S1 （以 100% 的概率）。它可以在这两个状态之间交替多次，但最终它会落入状态 S3 并永远留在那里（这是一个终端状态）。马尔可夫链在不同学科有着很多不同的应用。

马尔可夫决策过程（MDP）最初在 20 世纪 50 年代由 Richard Bellman 描述的。它类似于马尔可夫链，但有一个不同：状态转移中，一个智能体可以选择几种可能的动作中的一个，并且转移概率取决于所选择的动作。此外，一些状态转移返回一些奖励（正或负），智能体的目标是找到一个策略，随着时间的推移将最大限度地提高奖励。

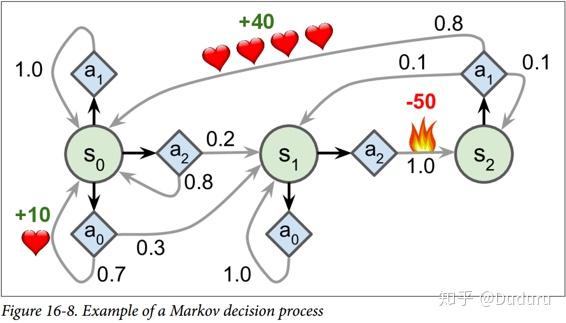

如图，智能体从 S0 开始，有 A0 、 A1 或 A2 三个动作可以选择。可以选择a1呆在原地不动，但是，如果它选择动作A0，它有 70% 的概率获得 10 奖励，并保持在状态S0。在状态 S0 中，清楚地知道 A0 是最好的选择，在状态S2中，智能体别无选择，只能采取行动 A1 ，但是在状态 S1 中，智能体否应该保持不动（ A0 ）或通过火（ A2 ），这是不明确的。

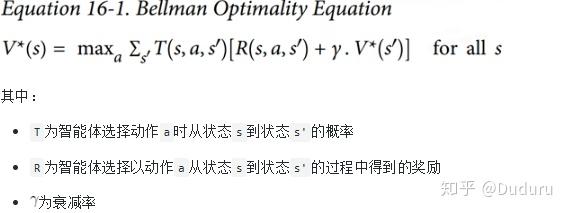

Bellman 找到了一种估计任何状态 S 的最佳状态值的方法，他提出了 V(s) ，它是智能体在其采取最佳行为达到状态 s 后所有衰减未来奖励的总和的平均期望。

这引出了一种算法，可以精确估计每个可能状态的最优状态值：

• 首先将所有状态值估计初始化为零
• 然后用数值迭代算法迭代更新它们（见公式 16-2）

给定足够的时间，这些估计保证收敛到最优状态值，对应于最优策略。

该算法是动态规划的一个例子，它将了一个复杂的问题变为可处理的子问题，迭代地处理

但这仍不能明确应该让智能体采取什么动作，Bellman 发现了一种非常类似的算法来估计 最优状态-动作值 （ state-action values ），通常称为 Q 值 。状态行动 (S, A) 对的最优 Q 值，记为 Q(s, a) ，是智能体在到达状态 S ，然后选择动作 A 之后平均衰减未来奖励的期望的总和。但是在它看到这个动作的结果之前，假设它在该动作之后的动作是最优的。

当智能体处于状态 S 时，它应该选择具有最高 Q 值的动作

可以写一个简单的实现：

nan=np.nan  # 代表不可能的动作
T = np.array([  # shape=[s, a, s']
    [[0.7, 0.3, 0.0], [1.0, 0.0, 0.0], [0.8, 0.2, 0.0]],
    [[0.0, 1.0, 0.0], [nan, nan, nan], [0.0, 0.0, 1.0]],
    [[nan, nan, nan], [0.8, 0.1, 0.1], [nan, nan, nan]],    ])
R = np.array([  # shape=[s, a, s']
    [[10., 0.0, 0.0], [0.0, 0.0, 0.0], [0.0, 0.0, 0.0]],
    [[10., 0.0, 0.0], [nan, nan, nan], [0.0, 0.0, -50.]],
    [[nan, nan, nan], [40., 0.0, 0.0], [nan, nan, nan]],    ])
possible_actions = [[0, 1, 2], [0, 2], [1]]
Q = np.full((3, 3), -np.inf)  # -inf 对应着不可能的动作
for state, actions in enumerate(possible_actions):
    Q[state, actions] = 0.0  # 对所有可能的动作初始化为0.0
learning_rate = 0.01
discount_rate = 0.95
n_iterations = 100
for iteration in range(n_iterations):
    Q_prev = Q.copy()
    for s in range(3):
        for a in possible_actions[s]:
            Q[s, a] = np.sum([T[s, a, sp] * (R[s, a, sp] + discount_rate * np.max(Q_prev[sp]))
            for sp in range(3)])
array([[ 21.89498982,  20.80024033,  16.86353093],
        [  1.11669335,         -inf,   1.17573546],
        [        -inf,  53.86946068,         -inf]])
>>> np.argmax(Q, axis=1)  # 每一状态的最优动作
array([0, 2, 1])

这给我们这个 MDP 的最佳策略， 0.95 的衰减率时：状态 S1 选择通过火焰！而衰减率降低到 0.9，最好的动作变成保持不变。因为如果你认为现在比未来更重要，那么未来奖励的前景是不值得立刻经历痛苦（通过火）。

时间差分学习与 Q 学习

离散动作的强化学习常常都是马尔可夫决策，但是问题在于智能体最开始不知道转移的可能性（T）和奖励(R)。要想知道奖励，至少要经过一次，要知道转移的概率，要经过多次来估计得到。

时间差分学习 （TD 学习）算法与数值迭代算法非常类似，智能体使用探索策略，如随机探索 MDP，并且随着它的发展，TD 学习算法基于实际观察到的转换和奖励来更新状态值的估计。

• a 是学习率（例如 0.01）

类似地，此时的Q 学习算法是

TD 学习与随机梯度下降有许多相似之处，特别是它一次处理一个样本的行为。就像 SGD 一样，只有当你逐渐降低学习速率时，它才能真正收敛

下面是实现

import numpy.random as rnd
learning_rate0 = 0.05
learning_rate_decay = 0.1
n_iterations = 20000
s = 0 # 在状态 0开始
Q = np.full((3, 3), -np.inf)  # -inf 对应着不可能的动作
for state, actions in enumerate(possible_actions):
    Q[state, actions] = 0.0  # 对于所有可能的动作初始化为 0.0
for iteration in range(n_iterations):
    a = rnd.choice(possible_actions[s])  # 随机选择动作
    sp = rnd.choice(range(3), p=T[s, a]) # 使用 T[s, a] 挑选下一状态
    reward = R[s, a, sp]
    learning_rate = learning_rate0 / (1 + iteration * learning_rate_decay)
    Q[s, a] = learning_rate * Q[s, a] + (1 - learning_rate) * (reward + discount_rate * np.max(Q[sp]))
    s = sp # 移动至下一状态

给定足够的迭代，该算法将收敛到最优 Q 值。这被称为离线策略算法，因为正在训练的策略不是正在执行的策略。

策略探索

只有对策略探索清楚，Q学习才会起作用。单纯随机的探索需要花很长的时间，一个更好的方法是： ε 贪婪策略 ，它以概率 ε 随机地探索或以概率为 1-ε 选择具有最高 Q 值的动作。ε 贪婪策略的优点在于，与完全随机策略相比，将花费越来越多的时间来探索环境中有趣的部分，因为 Q 值估计越来越好，同时仍花费一些时间访问 MDP 的未知区域。我们常常让 ε 初始的时候为很高的值（如1），然后逐渐减小它（如下降到 0.05）。

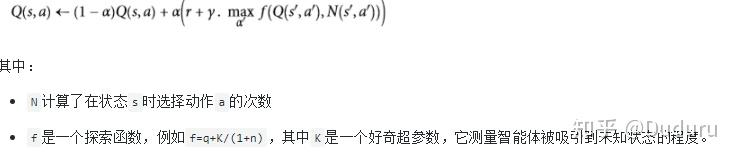

另一种方法是鼓励探索策略来尝试它以前没有尝试过的行动。这可以被实现为附加于 Q 值估计的奖金

近似Q学习

Q 学习的主要问题是，它不能很好地扩展到具有许多状态和动作的大（甚至中等）的 MDP，因为状态数量非常多，你绝对无法追踪每一个 Q 值的估计值。

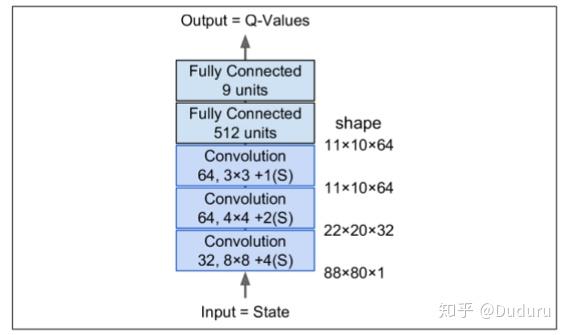

解决方案是找到一个函数，使用可管理数量的参数来近似 Q 值。这被称为近似 Q 学习。之前人们一直在手工提取Q值，但是 DeepMind 表明使用深度神经网络可以工作得更好，特别是对于复杂的问题。它不需要任何特征工程。用于估计 Q 值的 DNN 被称为深度 Q 网络（DQN），并且使用近似 Q 学习的 DQN 被称为深度 Q 学习。

学习去使用深度 Q 学习来玩 Ms.Pac-Man

首先要安装一些环境

$ brew install cmake boost boost-python sdl2 swig wget
$ pip3 install --upgrade 'gym[all]'

你可以创建一个吃豆人小姐的环境

>>> env = gym.make("MsPacman-v0")
>>> obs = env.reset()
>>> obs.shape  # [长，宽，通道]
(210, 160, 3)
>>> env.action_space
Discrete(9)

有九个离散动作可用，它对应于操纵杆的九个可能位置（左、右、上、下、中、左上等）。

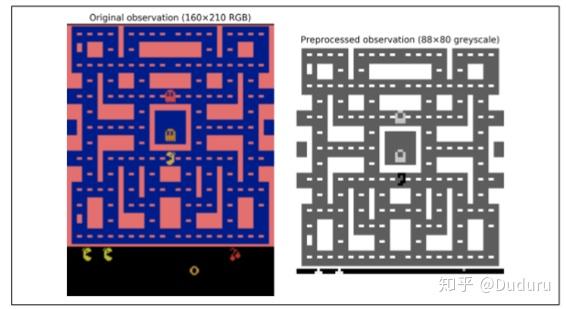

观察结果是 Atari 屏幕的截图（上图左），表示为 3D Numpy 矩阵。这些图像有点大，所以我们将创建一个小的预处理函数，将图像裁剪并缩小到88×80像素，将其转换成灰度，并提高 Ms.Pac-Man 的对比度。这将减少 DQN 所需的计算量，并加快培训练。

mspacman_color = np.array([210, 164, 74]).mean()
def preprocess_observation(obs):
    img = obs[1:176:2, ::2] # 裁剪
    img = img.mean(axis=2) # 灰度化
    img[img==mspacman_color] = 0 # 提升对比度
    img = (img - 128) / 128 - 1 # 正则化为-1到1.
    return img.reshape(88, 80, 1)

接下来，让我们创建 DQN。它可以只取一个状态动作对 (S,A) 作为输入，并输出相应的 Q 值 Q(s,a) 的估计值，

我们将使用的训练算法需要两个具有相同架构（但不同参数）的 DQN：一个将在训练期间用于驱动 Ms.Pac-Man（the actor ，行动者），另一个将观看行动者并从其试验和错误中学习（the critic ，评判者）。每隔一定时间，我们把评判者网络复制给行动者网络。因为我们需要两个相同的 DQN，所以我们将创建一个 q_network() 函数来构建它们

from tensorflow.contrib.layers import convolution2d, fully_connected
input_height = 88
input_width = 80
input_channels = 1
conv_n_maps = [32, 64, 64]
conv_kernel_sizes = [(8,8), (4,4), (3,3)]
conv_strides = [4, 2, 1]
conv_paddings = ["SAME"]*3
conv_activation = [tf.nn.relu]*3
n_hidden_in = 64 * 11 * 10  # conv3 有 64 个 11x10 映射
each n_hidden = 512
hidden_activation = tf.nn.relu
n_outputs = env.action_space.n  # 9个离散动作
initializer = tf.contrib.layers.variance_scaling_initializer()
def q_network(X_state, scope):
    prev_layer = X_state
    conv_layers = []
    with tf.variable_scope(scope) as scope:
        for n_maps, kernel_size, stride, padding, activation in zip(conv_n_maps,                                                                  conv_kernel_sizes,
                                                                    conv_strides,
                                                                    conv_paddings,                                                                  conv_activation):
            prev_layer = convolution2d(prev_layer,
                                       num_outputs=n_maps,
                                       kernel_size=kernel_size,
                                       stride=stride, padding=padding,
                                       activation_fn=activation,
                                       weights_initializer=initializer)
            conv_layers.append(prev_layer)
        last_conv_layer_flat = tf.reshape(prev_layer, shape=[-1, n_hidden_in])
        hidden = fully_connected(last_conv_layer_flat, n_hidden,
                                 activation_fn=hidden_activation,                                                  weights_initializer=initializer)
        outputs = fully_connected(hidden, n_outputs,
                                  activation_fn=None,
                                  weights_initializer=initializer)
    trainable_vars = tf.get_collection(tf.GraphKeys.TRAINABLE_VARIABLES,
                                       scope=scope.name)
    trainable_vars_by_name = {var.name[len(scope.name):]: var
                              for var in trainable_vars}
    return outputs, trainable_vars_by_name

其中， trainable_vars_by_name 字典收集了所有 DQN 的可训练变量。当我们创建操作以将评论家 DQN 复制到行动者 DQN 时，这将是有用的。字典的键是变量的名称，去掉与范围名称相对应的前缀的一部分。看起来像这样：

>>> trainable_vars_by_name
{'/Conv/biases:0': <tensorflow.python.ops.variables.Variable at 0x121cf7b50>, '/Conv/weights:0': <tensorflow.python.ops.variables.Variable...>,
'/Conv_1/biases:0': <tensorflow.python.ops.variables.Variable...>, '/Conv_1/weights:0': <tensorflow.python.ops.variables.Variable...>, '/Conv_2/biases:0': <tensorflow.python.ops.variables.Variable...>, '/Conv_2/weights:0': <tensorflow.python.ops.variables.Variable...>, '/fully_connected/biases:0': <tensorflow.python.ops.variables.Variable...>, '/fully_connected/weights:0': <tensorflow.python.ops.variables.Variable...>, '/fully_connected_1/biases:0': <tensorflow.python.ops.variables.Variable...>, '/fully_connected_1/weights:0': <tensorflow.python.ops.variables.Variable...>}

输入占位符，以及复制评论家 DQN 给行动者 DQN 的操作：

X_state = tf.placeholder(tf.float32,
                         shape=[None, input_height, input_width,input_channels])
actor_q_values, actor_vars = q_network(X_state, scope="q_networks/actor")
critic_q_values, critic_vars = q_network(X_state, scope="q_networks/critic")
copy_ops = [actor_var.assign(critic_vars[var_name])
            for var_name, actor_var in actor_vars.items()]
copy_critic_to_actor = tf.group(*copy_ops) #tf.group()函数将所有赋值操作分组到一个方便的操作中

行动者 DQN 可以用来扮演 Ms.Pac-Man（最初非常糟糕）。正如前面所讨论的，你希望它足够深入地探究游戏，所以通常情况下你想将它用 ε 贪婪策略或另一种探索策略相结合。

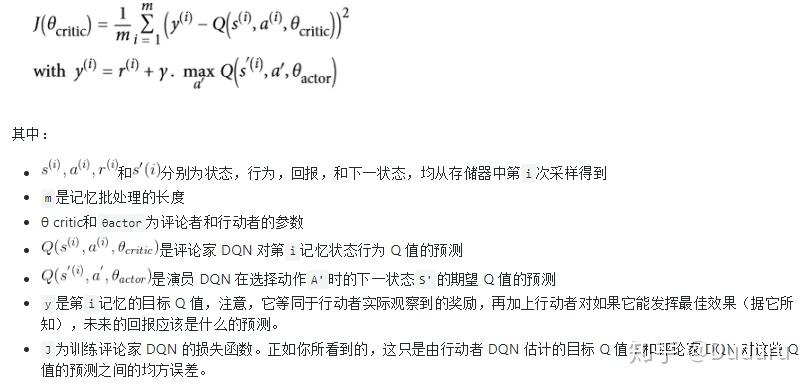

评论家将试图使其预测的 Q 值去匹配行动者通过其经验的游戏估计的 Q 值。具体的说

• 让行动者玩一段时间，把所有的经验保存在回放记忆存储器中。
• 从回放存储器中采样一批记忆，并且我们将估计这些存储器中的 Q 值。
• 将使用监督学习技术训练评论家 DQN 去预测这些 Q 值。每隔几个训练周期，我们会把评论家 DQN 复制到行动者 DQN。

回放记忆是可选的，但强烈推荐使它存在。没有它，你会训练评论家 DQN 使用连续的经验，这可能是相关的。这将引入大量的偏差并且减慢训练算法的收敛性。通过使用回放记忆，我们确保馈送到训练算法的存储器可以是不相关的。

添加评论家 DQN 的训练操作：

X_action = tf.placeholder(tf.int32, shape=[None])
q_value = tf.reduce_sum(critic_q_values * tf.one_hot(X_action, n_outputs), axis=1, keep_dims=True)
#选择的动作相对应的 Q 值

假设目标Q值将通过占位符馈入。我们还创建了一个不可训练的变量 global_step 。优化器的 minimize() 操作将负责增加它。另外，我们创建了 init 操作和 Saver ：：

y = tf.placeholder(tf.float32, shape=[None, 1])
cost = tf.reduce_mean(tf.square(y - q_value))
global_step = tf.Variable(0, trainable=False, name='global_step')
optimizer = tf.train.AdamOptimizer(learning_rate)
training_op = optimizer.minimize(cost, global_step=global_step)
init = tf.global_variables_initializer()
saver = tf.train.Saver()

编写一个小函数来随机地从回放记忆中采样一批处理：

from collections import deque
replay_memory_size = 10000
replay_memory = deque([], maxlen=replay_memory_size)
def sample_memories(batch_size):
    indices = rnd.permutation(len(replay_memory))[:batch_size]
    cols = [[], [], [], [], []] # state, action, reward, next_state, continue
    for idx in indices:
        memory = replay_memory[idx]
        for col, value in zip(cols, memory):
            col.append(value)
    cols = [np.array(col) for col in cols]
    return (cols[0], cols[1], cols[2].reshape(-1, 1), cols[3],cols[4].reshape(-1, 1))

使用 ε 贪婪策略，并在 50000 个训练步骤中逐步将 ε 从 1 降低到 0.05。

eps_min = 0.05
eps_max = 1.0
eps_decay_steps = 50000
def epsilon_greedy(q_values, step):
    epsilon = max(eps_min, eps_max - (eps_max-eps_min) * step/eps_decay_steps)
     if rnd.rand() < epsilon:
        return rnd.randint(n_outputs) # 随机动作
    else:
        return np.argmax(q_values) # 最优动作

初始化变量：

n_steps = 100000  # 总的训练步长
training_start = 1000  # 在游戏1000次迭代后开始训练
training_interval = 3  # 每3次迭代训练一次
save_steps = 50  # 每50训练步长保存模型
copy_steps = 25  # 每25训练步长后复制评论家Q值到行动者
discount_rate = 0.95
skip_start = 90  # 跳过游戏开始(只是等待时间)
batch_size = 50
iteration = 0  # 游戏迭代
checkpoint_path = "./my_dqn.ckpt"
done = True # env 需要被重置

开始训练：

with tf.Session() as sess:
    if os.path.isfile(checkpoint_path):
        saver.restore(sess, checkpoint_path)
    else:
        init.run()
    while True:
        step = global_step.eval()
        if step >= n_steps:
            break
        iteration += 1
        if done: # 游戏结束，重来
            obs = env.reset()
            for skip in range(skip_start): # 跳过游戏开头
                obs, reward, done, info = env.step(0)
                state = preprocess_observation(obs)
        # 行动者评估要干什么
        q_values = actor_q_values.eval(feed_dict={X_state: [state]})
        action = epsilon_greedy(q_values, step)
        # 行动者开始玩游戏
        obs, reward, done, info = env.step(action)
        next_state = preprocess_observation(obs)
        # 让我们记下来刚才发生了啥
        replay_memory.append((state, action, reward, next_state, 1.0 - done))        state = next_state
        if iteration < training_start or iteration % training_interval != 0:                continue
        # 评论家学习
        X_state_val, X_action_val, rewards, X_next_state_val, continues = (            sample_memories(batch_size))
        next_q_values = actor_q_values.eval( feed_dict={X_state: X_next_state_val})
        max_next_q_values = np.max(next_q_values, axis=1, keepdims=True)
        y_val = rewards + continues * discount_rate * max_next_q_values
        training_op.run(feed_dict={X_state: X_state_val,X_action: X_action_val, y: y_val})
        # 复制评论家Q值到行动者
