【WebGPU实时光追美少女】踩坑与调试心得

瞬光寂暗

不灭的理想，永远的真诚，坚定的信念，执着的希望。

本文首发于我的博客，请规范转载

本系列文章设计的所有代码均已开源，Github仓库在这里： dtysky/webgpu-renderer 。

在前面的七篇文章中，我从概论开始，论述了简单WebGPU渲染引擎的实现，并实现了一个支持BVH加速结构和BRDF光照模型的实时路径追踪渲染器。但由于WebGPU的API的实验性，目前相关标准仍然可能不断变更，而由于配套于WebGPU的调试工具还不存在，所以在不重编Chromium的情况下只能想一些朴素的方法来调试，这里就记录了一些调试心得。

教程基础部分到此完结，BSDF和BVH优化部分等有生之年吧。又在焦虑中做到了一次无偿的知识分享，算是以此再次纪念 “互联网之子”亚伦·斯沃茨。

关于API变更

目前WebGPU的API标准仍然可能变更，所以发现之前跑得好好的代码忽然就挂了也是正常的，当遇到这种问题后，我们一般需要去以下几个地方寻找解决方案：

Chromium WebGPU部分的Issue： https:// bugs.chromium.org/p/daw n/issues/list

WebGPU最新标准： https://www. w3.org/TR/webgpu

着色语言WGSL最新标准： https://www. w3.org/TR/WGSL

同时有时候报错会不清晰，这时候可以直接看Chromium的WebGPU模块源码来分析：

Dawn： https:// dawn.googlesource.com/d awn/+/HEAD/src/dawn_native

如何调试CS

对于有经验的开发者来说，相对而言渲染的部分比较好调试，实在不行可以使用朴素的 Color Picker大法 ，毕竟有了数据什么都好说，并且对于路径追踪来讲渲染部分并不复杂，不需要怎么调试。

但 Compute Shader 部分就不同了，在路径追踪实现中我大量使用了CS，每个部分都并不简单，而且环环相扣，出了问题十分难以排查，下面每一部我都遇到过问题：

射线生成。
BVH求交。
三角形求交。
重心坐标插值。
重要性采样。
BRDF着色计算。

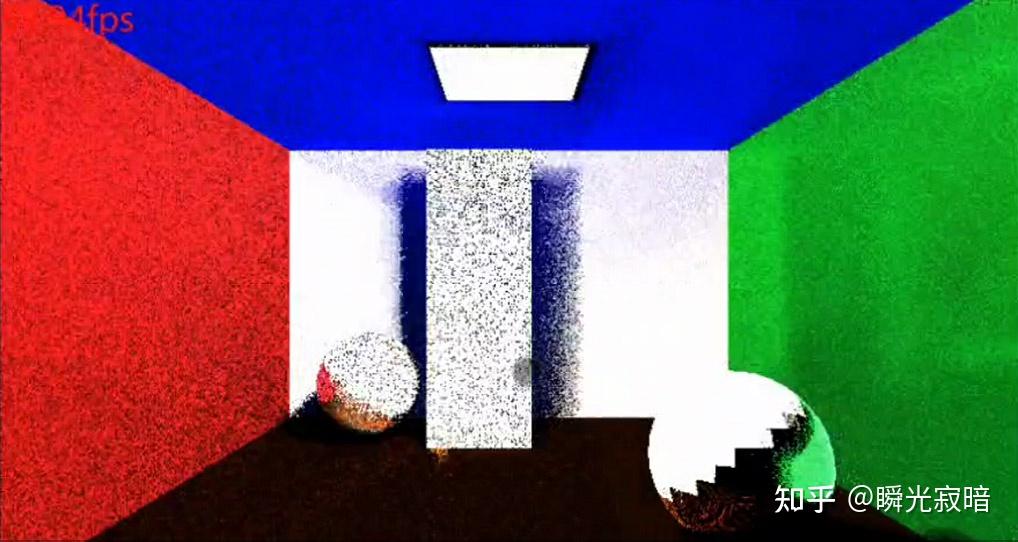

比如在一开始，我遇到过这种情况：

当然对路径追踪十分熟悉的朋友，应该一眼就能看出这可能是射线生成的问题，但当时刚开始学习并没想到这个，况且就算想到了也需要有方法来确认和调试，为了调试，我使用 SSBO 构建了一条用来调试CS的流程。

SSBO

SSBO即 Shader Storage Buffer Object ，在前面的主流程中也使用过，用于存储合并过的场景数据。这种数据可以被CPU和GPU共享，不但可以用于从CPU向GPU传输数据，也可以将数据从GPU到CPU读回来。虽然这两个过程都比较慢，但对于调试而言已经足够。

在构建流程之前，需要先明确调试的步骤：

路径追踪过程始于屏幕空间的像素，所以以像素为入口调试。
构建一个屏幕大小的SSBO来存储CS计算过程中的信息，SSBO中的数据结构可以按情况定制。
可以用一个简单的策略，读回需要的GPU数据，在CPU端复刻算法进行的调试。

梳理清楚流程后，我编写了 DebugInfo 类以及各个Debug方法，比如 debugRay 、 debugRayShadow ，它们都在 demo/debugCS.ts 中。

DebugInfo

DebugInfo 提供了给 RayTracingManager 中用于路径追踪的计算单元 rtUnit 注入调试信息的能力，这个调试信息通过一个 SSBO 作为Uniform传入，骑在Shader中的定义为：

struct DebugRay {
  preOrigin: vec4<f32>;
  preDir: vec4<f32>;
  origin: vec4<f32>;
  dir: vec4<f32>;
  nextOrigin: vec4<f32>;
  nextDir: vec4<f32>;
  normal: vec4<f32>;
[[block]] struct DebugInfo {
  rays: array<DebugRay>;
};`

其对应的Interface和具体构造为：

interface IDebugPixel {
  preOrigin: Float32Array;
  preDir: Float32Array;
  origin: Float32Array;
  dir: Float32Array;
  nextOrigin: Float32Array;
  nextDir: Float32Array;
  normal: Float32Array;
export class DebugInfo {
  protected _cpu: Float32Array;
  protected _gpu: GPUBuffer;
  protected _view: GPUBuffer;
  protected _size: number;
  protected _rtManager: H.RayTracingManager
  // 构造SSBO并作为Uniform注入给计算单元
  public setup(rtManager: H.RayTracingManager) {
    const {renderEnv} = H;
    const size = this._size = 4 * 7;
    this._cpu = new Float32Array(size * renderEnv.width * renderEnv.height);
    this._gpu = H.createGPUBuffer(this._cpu, GPUBufferUsage.STORAGE | GPUBufferUsage.COPY_SRC);
    this._view = H.createGPUBufferBySize(size * renderEnv.width * renderEnv.height * 4, GPUBufferUsage.MAP_READ | GPUBufferUsage.COPY_DST);
    this._rtManager = rtManager;
    this._rtManager.rtUnit.setUniform('u_debugInfo', this._cpu, this._gpu)
  // 拷贝SSBO，具体原因详见下面
  public run(scene: H.Scene) {
    scene.copyBuffer(this._gpu, this._view, this._cpu.byteLength);
  // 从GPU读回数据，并指定需要解析的区域
  public async showDebugInfo(
    point1: [number, number],
    len: [number, number],
    step: [number, number]
  ): Promise<{
    rays: IDebugPixel[],
    mesh: H.Mesh
    await this._view.mapAsync(GPUMapMode.READ);
    const data = new Float32Array(this._view.getMappedRange());
    const rays = this._decodeDebugInfo(data, point1, len, step);
// 将读回的数据进行解析，变成可理解的结构
  protected _decodeDebugInfo(
    view: Float32Array,
    point1: [number, number],
    len: [number, number],
    step: [number, number]
    const res: IDebugPixel[] = [];
    const logs = [];
    for (let y = point1[1]; y < point1[1] + len[1] * step[1]; y += step[1]) {
      for (let x = point1[0]; x <  point1[0] + len[0] * step[0]; x += step[0]) {
        const index = y * H.renderEnv.width + x;
        const offset = index * this._size;
        res.push({
          preOrigin: view.slice(offset, offset + 4),
          preDir: view.slice(offset + 4, offset + 8),
          origin: view.slice(offset + 8, offset + 12),
          dir: view.slice(offset + 12, offset + 16),
          nextOrigin: view.slice(offset + 16, offset + 20),
          nextDir: view.slice(offset + 20, offset + 24),
          normal: view.slice(offset + 24, offset + 28)
        } as IDebugPixel);
    return res;
}

在这段代码中，需要注意的是我创建了两个 GPUBuffer ，一个设置给了uniform，另一个则用于读取，而期间做了一次拷贝 scene.copyBuffer ，这个拷贝的实现为：

this._command.copyBufferToBuffer(src, 0, dst, 0, size);

这是由于在WebGPU标准中，对 GPUBuffer 的使用有所限制， STORAGE 不能和 MAP_READ 共存，也就是说一个Buffer不能又可以被CPU读又可以被GPU读，所以必须要先将其拷贝到另一个 GPUBuffer 中，再进行读取。

在GPU中填充数据

在流程组织完毕后，便可以在GPU中对SSBO进行填充，这个可以根据不同场景有不同的设置，比如这里是：

var hited: f32 = 0.;
if (hit.hit) {
  hited = 1.;
ray = startRay;
hit = gBInfo;
light = calcLight(ray, hit, baseUV, 0, false, false, debugIndex);
u_debugInfo.rays[debugIndex].origin = vec4<f32>(ray.origin, hit.sign);
u_debugInfo.rays[debugIndex].dir = vec4<f32>(ray.dir, f32(hit.matType));
ray = light.next;
hit = hitTest(ray);
light = calcLight(ray, hit, baseUV, 1, false, false, debugIndex);
u_debugInfo.rays[debugIndex].nextOrigin = vec4<f32>(ray.origin, hit.sign);
u_debugInfo.rays[debugIndex].nextDir = vec4<f32>(ray.dir, f32(hit.matType));
u_debugInfo.rays[debugIndex].normal = vec4<f32>(hit.normal, hit.glass);

我将初始射线的参数和在CS中求得的下一条射线参数记录了下来，以待调试。

在CPU调试指定数据

有了GPU的数据，就可以通过上面的 showDebugInfo 函数，来通过指定的像素位置和步长，来decode一定窗口大小的数据，只要有一个时机来触发即可：

H.renderEnv.canvas.addEventListener('mouseup', async (e) => {
  const {clientX, clientY} = e;
  const {rays, mesh} = await this._rtDebugInfo.showDebugInfo([clientX, clientY], [10, 10], [4, 2]);
  console.log(rays);
  rays.forEach(ray => debugRay(ray, this._rtManager.bvh, this._rtManager.gBufferMesh.geometry.getValues('position').cpu as Float32Array));
});

这段代码将调试过程和鼠标点击事件关联了起来，注意到最后一句我对每个像素的数据都执行了 debugRay 操作，这其实就是在CPU内实现了和GPU一样的算法，比如光源采样、BVH求交和三角形求交等等。由于是JS代码，所以很容易进行调试，并且也可以和GPU中存下的结果直接进行对比，虽然也很麻烦，但至少有一个调试的方法了，比如 debugRay ：

export function debugRay(rayInfo: {origin: Float32Array, dir: Float32Array}, bvh: H.BVH, positions: Float32Array) {
  const ray: Ray = {
    origin: rayInfo.origin,
    dir: rayInfo.dir,
    invDir: new Float32Array(3)
  H.math.vec3.div(ray.invDir, new Float32Array([1, 1, 1]), ray.dir);
  console.log('ray info', rayInfo);
  console.log('ray', ray);
  const fragInfo = hitTest(bvh, ray, positions);
  console.log(fragInfo);
}

这里可以看到此调试方法将上面decode好的信息中的 origin 和 dir 作为参数进行了CPU端的 hitTest ， hitTest 的实现对于此章节无关紧要，不再赘述。

合理借助外部工具

在实际的调试过程中，往往即便我们有了数据和调试函数，但像是BVH求交、三角形求交这种过程的计算比较复杂，数值上又很难分析出结果，这时候就需要外部工具的帮助了。设想如果有个工具能够将三角形、射线这些都直观得在三维空间内简洁地绘制出来，调试难度会大幅降低。

而这个工具确实存在，而且是免费在线的—— Wolfram Cloud ，可以认为是 Mathematica 的在线版，功能其实已经够用了。

对于本项目，用它调试最核心的就是生成各种绘制指令，我在CPU端的调试代码中插入了各种生成绘制指令的代码，比如：

// 绘制点
plotS.push(`Graphics3D[{Red, PointSize[0.1], Point[{${rsiPoints[1].join(',')}}]}]`);
// 绘制射线
plotS.push(`ParametricPlot3D[{${ray.dir[0]}t + ${ray.origin[0]}, ${ray.dir[1]}t + ${ray.origin[1]}, ${ray.dir[2]}t + ${ray.origin[2]}}, {t, 0, ${maxT}}]`);
